どうやって古いバス乾を最新モデルに入替る際の隙間を塞いだか

「ジメジメしてカビが気になる」「洗濯物が乾かない」「寒い・暑い」「窓を開けると花粉が気になる」。浴室のこれらの課題をすべて解決する三菱電機のバス乾燥・暖房・換気システム「バスカラット24」。浴室乾燥・衣類乾燥・浴室暖房・24時間換気・涼風の1台5役。しかし、最新モデルはコンパクトに設計されているので、古いモデルや他社のバス乾から入替えるには隙間をふさぐ作業が必要です。本稿では、天井開口の隙間などをカバーして最新機種にリニューアルできる「取替天井隙間パネル」をご紹介いたします。

既設品の据付が野縁か天井かによって使い分ける

ベストパーツオンラインでは、既設のバス乾燥・暖房・換気システムをすぐに交換できるよう、三菱電機製の「取替天井隙間パネル」を当日出荷しています。既設の天井据付位置に合わせて「野縁据付対応タイプ(品番:P-150TSPN)」と「天井据付対応タイプ(品番:P-147TSP)」を使い分け、隙間なくキレイに取り換えができます。

一台5役!季節に応じて浴室を快適な空間に

まずはバス乾本体を確認します。10年以上前のバス乾は、□420mm、□470mm、□540mmなどの大きい天井開口寸法が必要でした。ですが三菱電機の最新モデルでは、天井開口寸法が420×300mm。奥行方向が300mmの間隔で野縁を組んだ木造住宅にもピッタリ収まるコンパクトサイズに設計されています。

「バス乾燥・暖房・換気システム(3部屋換気用)(品番:V-143BZ5)」は1台から出荷します。

品番 天吊埋込寸法 野縁埋込寸法 基準価格
V-141BZ5 420~300mm 410~285mm ¥47,500
V-142BZ5 ¥53,400
V-143BZ5 ¥54,500

快適性と省エネを両立するバスカラット24は1台5役。「浴室乾燥」では、カビが気になる季節は温風+換気モードでパワフル乾燥。壁・天井・床や目地までも一気に乾燥します。「衣類乾燥」では、乾燥モード「弱」にすれば、夜の就寝中にじっくり節電しながら乾燥できます。「浴室暖房」では、浴室が寒い季節には洗い場を暖め、ヒートショックを予防します。「浴室換気」では、窓を開けて換気しづらい季節には24時間換気、冬期モードにすれば換気風量を抑え快適性をキープします。最後に「涼風」ではさわやかな風で夏の入浴や湯上りも快適にします。

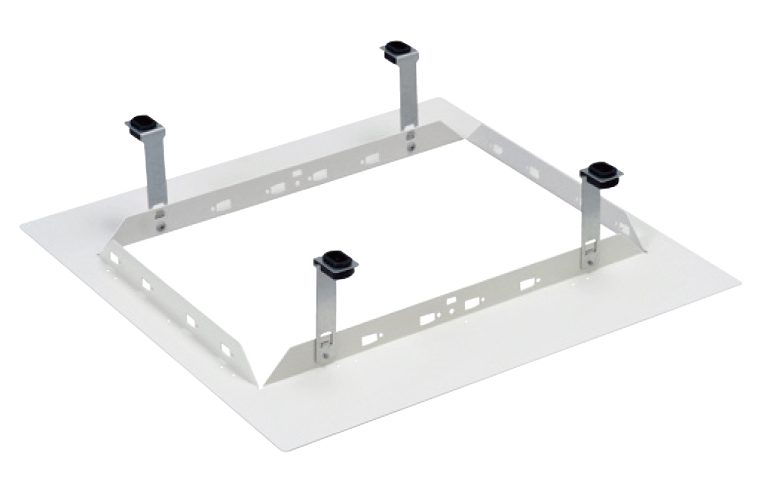

既設品が天吊据付の場合「P-147TSP/P-154TSP」

バス乾燥・暖房・換気システムが天吊据付されている場合、「P-147TSP」または「P-154TSP」でカンタンにキレイに取り換えができます。

「取替天井隙間パネル(品番:P-147TSP)」は1個から当日出荷します。

品番 開口許容範囲(mm) 基準価格
P-147TSP 430×320~470×470 ¥6,300
P-154TSP 430×320~540×540 ¥7,750

「取替天井隙間パネル(品番:P-147TSP)」の据付方法

  1. 開口寸法を確認、P-147TSPは430x320mm~470mmx470mm、P-157TSPは300x320mm~540mmx540mmに収まっていることを確認。
  2. 取替天井隙間パネルとゴムブッシュの付いた天吊金具を付属の金具固定ネジで固定。
  3. 外箱に印刷している天吊位置の図を基にアンカーボルトの位置を確認。位置が異なる場合は、新しくアンカーボルトを設置。
  4. アンカーボルトと天吊金具を固定。
  5. 取替天井隙間パネルと天井の隙間をコーキング材で塞ぎ、防水処理を行う。
  6. 本体を据え付ける。

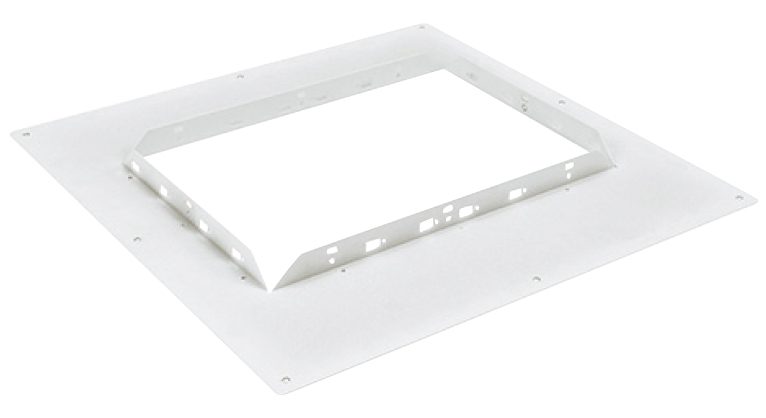

既設品が野縁据付の場合「P-150TSPN」

野縁据付されている既設のバス乾燥・暖房・換気システムを取り換えたい場合、既設の開口が430x320mm~500x500mmの範囲内で、「P-150TSPN」でキレイにカンタンに取り換えができます。

「取替天井隙間パネル(品番:P-150TSPN)」は1個から当日出荷します。

品番 開口許容範囲(mm) 基準価格
P-150TSPN 430×320~500×500 ¥7,750

「取替天井隙間パネル(品番:P-150TSPN)」の据付方法

  1. 開口寸法を確認、430x320mm~500x500mmに収まっていることを確認。
  2. 梱包箱(ネジ穴位置を指示)を切り出し、開口部を塞ぐように天井面に固定し、テープで止める。
  3. 切り出した梱包箱のネジ穴位置に浴室側から天井面に穴を開ける。
  4. 上記で開けた穴が野縁の中心となるように野縁をセット。
  5. 取替天井隙間パネルを4×40の皿ネジで8ヵ所固定。
  6. 取替天井隙間パネルと天井面の隙間をコーキング材で塞ぎ、防湿処理を行う。
  7. 本体を据え付ける。

まとめ

既設のバス乾燥・暖房・換気システムを三菱電機の最新モデル「バスカラット24」に取り換える場合、「取替天井隙間パネル」を使用すれば隙間を塞ぐ作業がとてもカンタン・キレイに行えます。既設品が天吊据付の場合は「P-147TSPP-154TSP」、野縁据付の場合は「P-150TSPN」からそれぞれお選びください。受注当日に出荷致します。
