追い焚き配管方向を選ばない。在庫が半減するSL兼用循環金具。

循環金具といえば、S型とL型を車に積むのが当たり前だったのは一昔前。SL兼用という最新モデルを利用すれば、倉庫も車も在庫が半減します。

※2019年6月13日に公開した記事ですが、内容を修正して2020年9月2日に再度公開しました。

現調しなくても施工ができる

継手が回転する「SL兼用循環金具」は、在来工法の浴槽に多く使われるS型(ストレートタイプ)、ユニットバスで必要になるL型(アングルタイプ)の区別がありません。したがって、事前にどちらのタイプが必要か確認する手間が省けます。

様々な配管と直接接続できるうえ、G1/2ねじ仕様もご用意しています!

直接接続できるパイプは、架橋ポリエチレン管、ポリブデン管、ハイブリッドホース、スマートホース。さらにG1/2おねじ仕様なら、ナット付き銅管アダプタ+銅管などで継手を介して管種を選ばず接続できます。ただし、一部のユニットバスではエプロン内が狭く、継手ピッチが広いSL兼用タイプが使えないといった事例もありますので注意が必要です。

シンプルで選びやすい6種のラインナップ

給水給湯用のJIS K6769(PN15)架橋ポリエチレンパイプとJIS K6778ポリブデンパイプには”ワンロック”

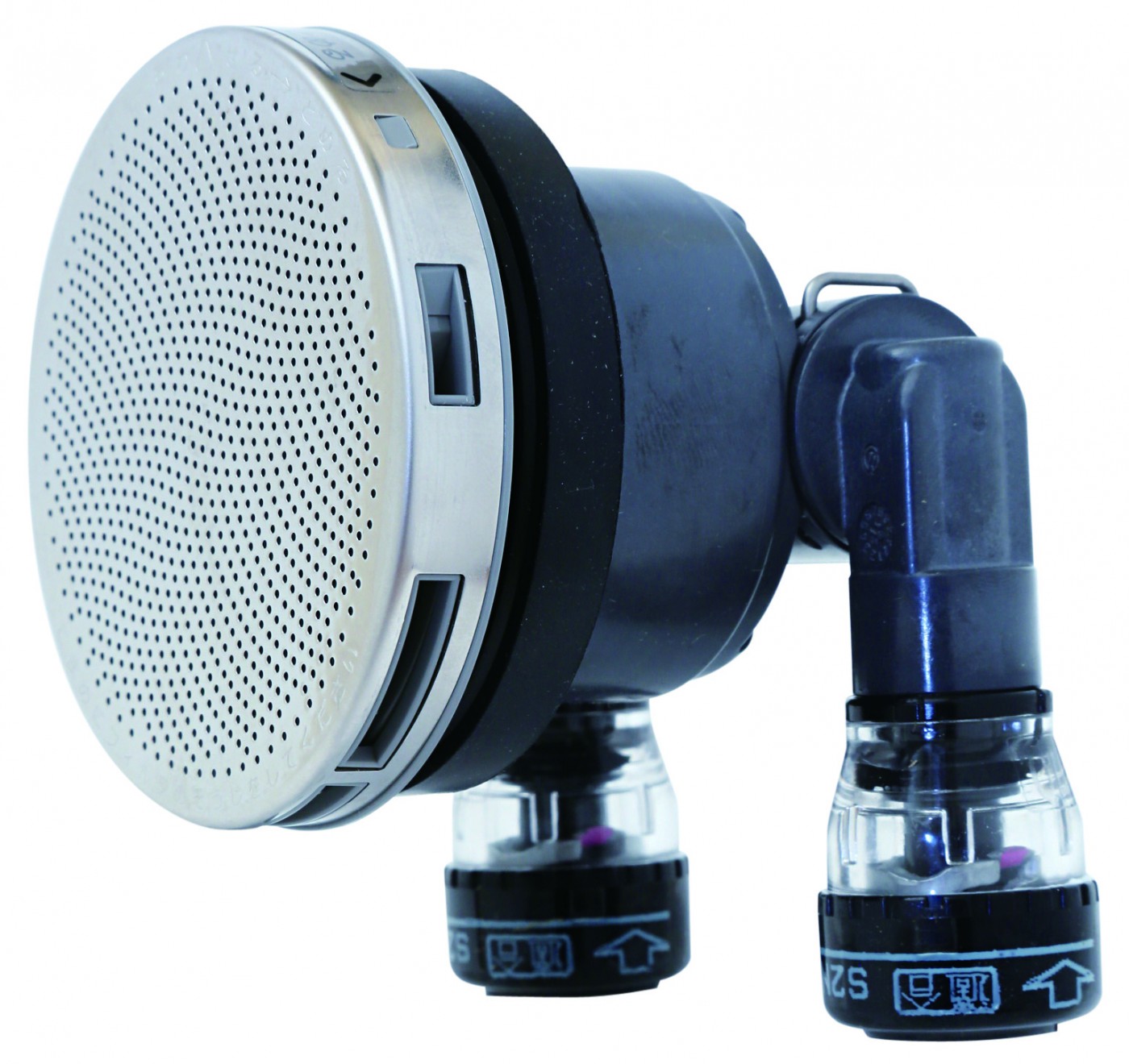

継手部にパイプを差し込むだけで接続が完了する「樹脂管用ワンロック」タイプ。ベストパーツOnlineでは1個からお届け可能です。

架橋ポリエチレンパイプには、大きく分けて給水給湯で使用可能な”JIS規格品”と、JISに属さない”ソフトタイプ”の2種類があります。JIS規格品は特性上タケノコ継手が使用できないため、給水給湯用の架橋ポリエチレンパイプやポリブデンパイプを使用する場合はこちらの「ワンロックタイプ」を使用してください。

品番 接続径 浴槽厚み 吸込口 吹出口 浴槽穴径 基準価格
SKJ-30LPO 10A 15㎜以内 正面 下向き φ50 ¥3,000
SKJ-30LPO13 13A 15㎜以内 正面 下向き φ50 ¥3,750
ゴムやPVCなどのホース系や、ソフトタイプの架橋ポリエチレンパイプには”タケノコ式”

ホース15A用(SKJ-20LPT)はハイブリッドホース15Aとスマートホース15Aのどちらも使用できます。

バリエーションの最も多いタケノコ式は、ゴムやPVCなどのホース系用2サイズとソフトタイプの架橋ポリエチレン管用の計3種類があります。ホース10A用(継手部にφ16の刻印あり)も樹脂管10A用も同じ内径10Aですが、それぞれの管に最適な形状の違うタケノコを採用しているため、共通性はありません。(樹脂管用はスムーサーを引っ掛けるための溝が付いています)

適合配管 品番 接続径 浴槽厚み 吸込口 吹出口 浴槽穴径 基準価格
ホース15A SKJ-20LPT 15A(内径13㎜) 15㎜以内 正面 下向き φ50 ¥2,310
ホース10A SKJ-10LPT 10A(内径10㎜) 15㎜以内 正面 下向き φ50 ¥2,310
樹脂管10A SKJ-30LPT 10A(内径10㎜) 15㎜以内 正面 下向き φ50 ¥2,310
ステンレスフレキ管などの金属系配管材には”G1/2ねじ式”

G1/2のねじ接続は既存配管を生かす給湯器入れ替え現場に便利です。

ステンレスフレキ管などG1/2ねじ接続が必要な配管材を使用する場合はコレ!このタイプは変換継手を用意すればすべての管種とサイズに対応できることが強みです。在庫をどれか1つに絞りたいという場合は、この「循環金具SL兼用型(品番:SKJ-60LP)」をご選定ください。

品番 接続径 浴槽厚み 吸込口 吹出口 浴槽穴径 基準価格
SKJ-60LP G1/2 15㎜以内 正面 下向き φ50 ¥2,310

まとめ

継手が回転する「SL兼用循環金具」は、S型(ストレートタイプ)とL型(アングルタイプ)の区別がないので、事前に現調して追い焚き方向を確認する手間が省けます。新築用としていつもお使いの配管に直接接続できる「SL兼用循環金具」、入替え用として「循環金具SL兼用型(品番:SKJ-60LP)」の2機種だけに在庫を絞ってはいかがでしょうか。
