スリムダクトSDが施工業者様に愛され続ける理由

因幡電工は「スリムダクトSD」「スリムダクトLD」「スリムダクトMD」「スリムダクトPD」などの配管カバーを次々に開発してきたトップメーカー。類似品が乱立した今でも、少しでも仕上げにこだわろうとする施工業者様に根強く愛されている「スリムダクトSD」。なぜ、SDシリーズが施工業者様に愛され続けるのでしょうか。

※本稿は2019年12月19日に公開しましたが、価格改定等編集し、2021年10月20日に再公開しました。

ベストパーツオンラインショップ

空調機器や建築基準の進化を先取りする因幡電工

RAC(ルームエアコン)からPAC(パッケージエアコン)まで、開発競争が激しい空調機器は毎年のように新機能が追加されています。ダクトカバーメーカーの多くがボリュームゾーンのRACの機能追加に対応することもままならない状況の中、PACの機能追加を先取りするように新商品を発売し続ける因幡電工は、国土交通省公共建築工事標準仕様書にも合致する製品を多数そろえ、公共工事にも多くの採用実績があります。

スリムダクトSDはユーザーにとってメリット大

業界で最も品ぞろえが豊富なスリムダクトSDは、いわば因幡電工がユーザーや空調メーカーの立場に立って長期的な施工品質を重視したライン。一方、スリムダクトLDは、施工効率を第一に考えた施工業者様の立場に立って施工時間の短縮を重視したライン。様々なメーカーが類似品を発売してきましたが、スリムダクトSDのような視点に立った商品は一つもないと言えます。本稿では、施工業者様に改めてお伝えしたいユーザーに喜ばれる5つの施工ポイントをご紹介します。

1.カットラインでキレイにドレン配管が取り出せる

最大の問題はドレン配管の取出しにありました。押出成形のダクトカバーのストレートは専用工具のエアコンダクトカッター(品番:DC-100M)でなければ、特に寒冷地では寒さで堅くなり、割れやすくキレイに切断することはとても難しいのです。ましてやドレン配管を取り出すためにダクトカバーの横に必要な分の切り込みを入れるのは万能金切りばさみでも思うようにカットすることはできません。

図1:美しいドレンホース取り出し用のカットライン

でも、因幡電工のスリムダクトSDなら、ダクトカバーの横にカットラインを設けていますので、必要な箇所を万能金切りばさみやパイプソー、金ノコなどで切り込みを入れて折り曲げるだけでキレイに折り取ることができます。これが施工業者様に愛され続けるポイントの一つ目です。

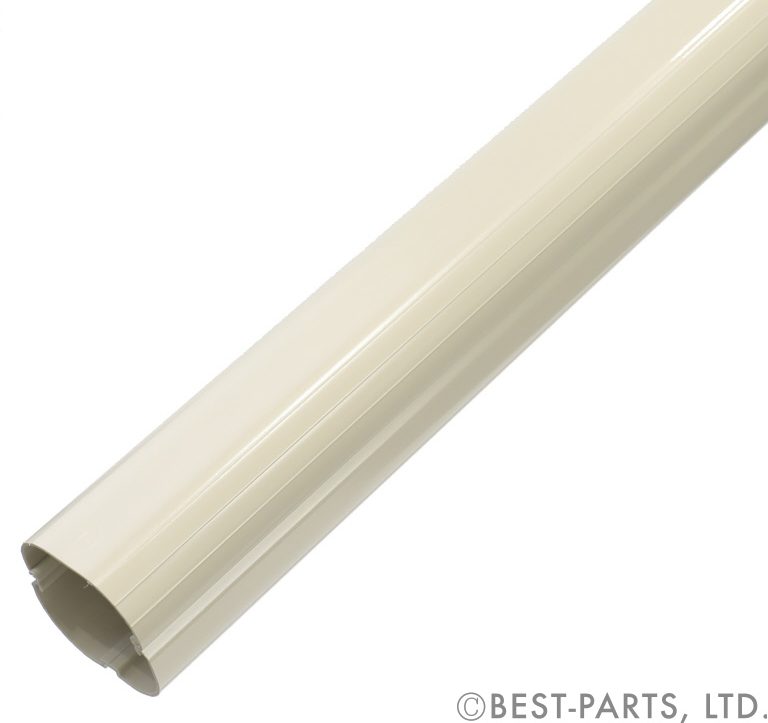

図2:写真は2分3分とドレンホース、Fケーブルが各1本ずつ入る規格の「スリムダクトSD(品番:SD-66/IV)」。

品番 全長 基準価格
SD-66/IV アイボリー 2m ¥1,590
SD-66/G グレー
SD-66/B ブラウン
SD-66/K ブラック
SD-66/W ホワイト

2.取付穴のピッチが細かく確実に固定できる

特に木造住宅にエアコンを追加設置する現場では、ダクトカバーを取付られる場所は限られていて、ビス固定できる裏板や木とピッチを合わせるのは至難の業でした。しかし、西日が当たるような場所では熱膨張する恐れもありますので、最低300㎜ピッチでは固定したいものです。

図3:取付ピッチがどこよりも細かい。この取付穴はダクトの固定だけではく、SL-300を使って配管を固定するためにも使います。

スリムダクトSDは半抜きになっている取付穴をドライバー等で押し出すと簡単に穴が開きます。問題は取付穴のピッチですが、スリムダクトSDであれば100mmピッチで設けているのでどんな工法であってもしっかり固定することが可能です。しかも端部は50mmピッチとより細かくする心遣いで施工業者様に考慮した設計になっている点も愛され続けているポイントです。

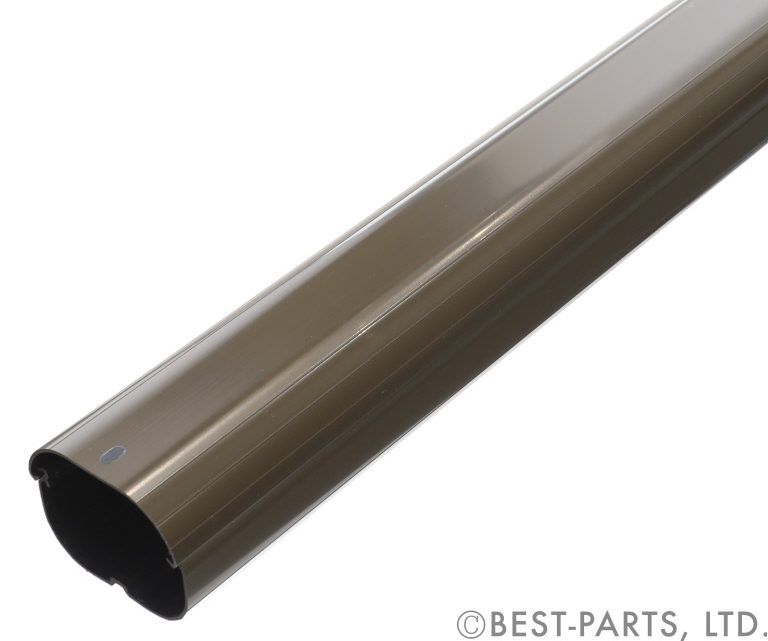

図4:写真は「スリムダクト(品番:SD-77/B)」。ブラウンとブラックは高耐候性特殊樹脂を採用しています。

品番 全長 基準価格
SD-77/IV アイボリー 2m ¥1,810
SD-77/G グレー
SD-77/B ブラウン
SD-77/K ブラック
SD-77/W ホワイト

3.RAC(ルームエアコン)からPAC(パッケージエアコン)に対応する収容能力

スリムダクトSDはサイズを66タイプから140タイプまで取り揃え、RACだけではなく、PACにも対応可能です。

図5:収納力は十分。主力の77サイズを100サイズや140サイズに合流させることできれいな配管が可能。

SD-66タイプはRAC専用、SD-77タイプはRAC配管をゆったりと取り回ししたい場合や、換気機能付きのエアコンにご使用ください。SD-100,SD-140タイプはPAC用専用としてご使用ください。

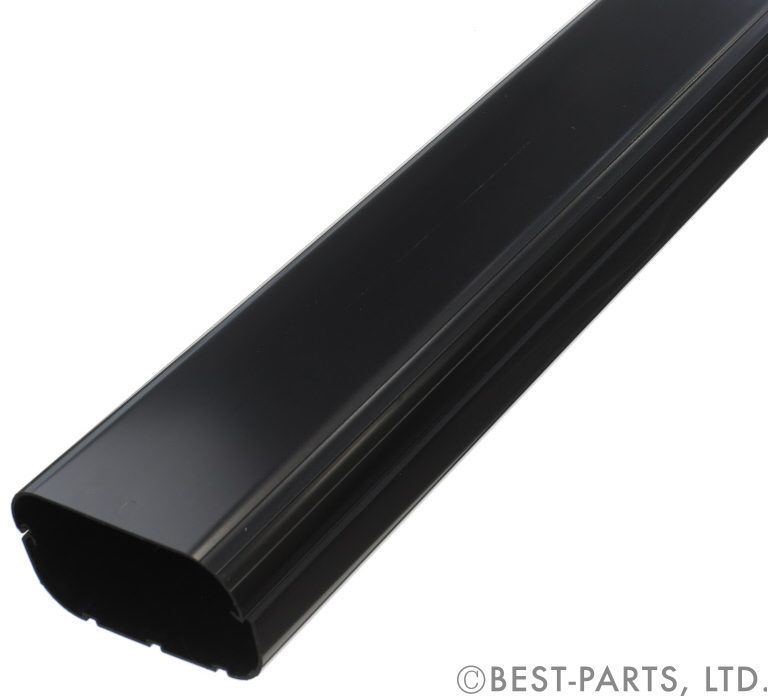

図6:「スリムダクトSD(品番:SD-140/K)」は業界No.1の収納力。

品番 全長 基準価格
SD-140/IV アイボリー 2m ¥4,120
SD-140/G グレー
SD-140/B ブラウン
SD-140/K ブラック
SD-140/W ホワイト

4.継手に同梱されている取付ビスがステンレス製

屋外用ダクトカバーは、台風にさらされても外れて飛ばないよう継手の上からしっかり固定しなければならないので取付ビスが見えてしまいます。できるだけユーザーに見えないよう凹にビスが入る設計にしてあるため、ビス周辺には雨水が残りやすくビスが錆びるのが難点でした。

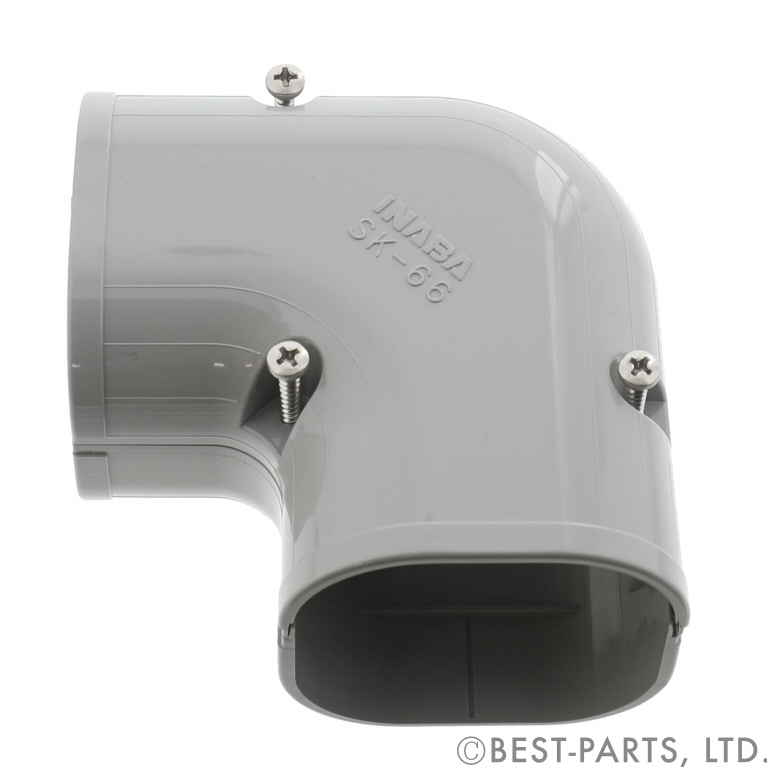

図7:ステンレスビスが仮止めされているパーツもある

図8:仮止めされたステンレスビス

因幡電工のウォールコーナーコーナー平面90°などの継手に同梱されている取付ビスは、錆び難いステンレス製を採用しているため長期間にわたり腐食しにくく美観を損ねる心配がなくなります。引き渡し後も安心していられる点も施工業者様に愛されるポイントです。

品番 基準価格
SK-66/IV アイボリー ¥600
SK-66/G グレー
SK-66/B ブラウン
SK-66/K ブラック
SK-66/W ホワイト

5.直線ダクトのずり落ち防止機能がある

スリムダクトSDは、直線ダクトとウォールカバーの嵌合部にズレを防止するピンを備えています。これが無いと図9のように直線ダクトが時間の経過とともにずり落ちてしまうのです。

図9:よく見かけるウォールカバーのずり落ち。この状態では美観が良くないばかりか、冷媒管の保温材が紫外線劣化して冷房効率が低下します。

まとめ

エアコン配管用化粧カバーの先駆けである因幡電工のスリムダクトSDは、ユーザーをもっとも満足させる仕様になっているので施工業者様にとってもメリットがあります。なぜなら、スリムダクトLDやその類似品と比較して、少し施工の手間がかかると思われる点もあるかもしれませんが、経年で表面化するずり落ちなどのクレームを回避することができるからです。ベストパーツオンラインでは、スリムダクトSDシリーズをカラーバリエーション5色×サイズバリエーション66、77、100、140の4サイズ、要は全ての商品を1個、1本から17:00までのご注文に対して当日出荷しています。さらに5000円以上のご注文で送料は無料です。
