ころがしのドレン配管にルームエアコン用の消音・防虫バルブを取付けたい現場はありませんか?

ルームエアコンのドレン配管に起因するポコポコ音、虫の侵入、そしてドレン水や外気の逆流を防止する部材が売れています。けれども、施工業者様の要望を完全に満たしてはいませんでした。

※本稿は2020年2月12日に公開しましたが、編集校正し、2022年4月5日に再公開しました。

ベストパーツオンラインショップ

ネオクリアを使えば施工上の制約から解放される

これまでの消音・防虫弁は、「垂直方向にしか使えない」「ドレン配管の途中にしか設置できない」「ドレンホース用とドレンパイプ用を、別々に用意しなければならない」といった施工上の制約がありました。本稿でご紹介いたします「ネオクリア(品番:BWHC-1416)」なら、これらの制約から解き放たれスムーズに施工できます。

「ネオクリア」の特徴

コンパクトで目立たない設計

「ネオクリア(品番:BWHC-1416)」は、凸凹のないスリムな設計(全長:63㎜ 最大外径:28㎜)のため、目立たず自然な仕上がりになります。

視認性がよく分解メンテがカンタン

「ネオクリア(品番:BWHC-1416)」は、本体が透明色なので内部の状態がすぐにわかります。清掃やメンテナンスは、ドレンホース等に取り付けたまま分解・組み立てができ、分解した際の開口部は広く設計されているためメンテナンスが容易です。もちろん、屋外で使用する商品のため、本体と逆止弁は高耐候性の材料を使用しています。

垂直、斜め、ころがし配管であっても、これ一つで対応できる

逆止弁のシリコンゴムが、内側からの水の流れに対し360°開くため、排水性に優れ垂直、斜め、ころがし配管に対応でき、目詰まりを起こしにくくなっています。但し、逆流しないための最低限の勾配は必要です。

図1:ネオクリア構造

ドレンホースとドレンパイプのどちらにもこれ一つで対応できる

「ネオクリア(品番:BWHC-1416)」があれば、ドレンホースドレンパイプのどちらにも対応できるからとっても便利です。また、ドレンホースの場合は、先端にも途中にも設置できる点も喜ばれます。ただし、ドレンパイプに対しては、図2のようにソケットを介した先端設置しかできない点に注意が必要です。

図2:ドレンホース、ドレンパイプの接続方法

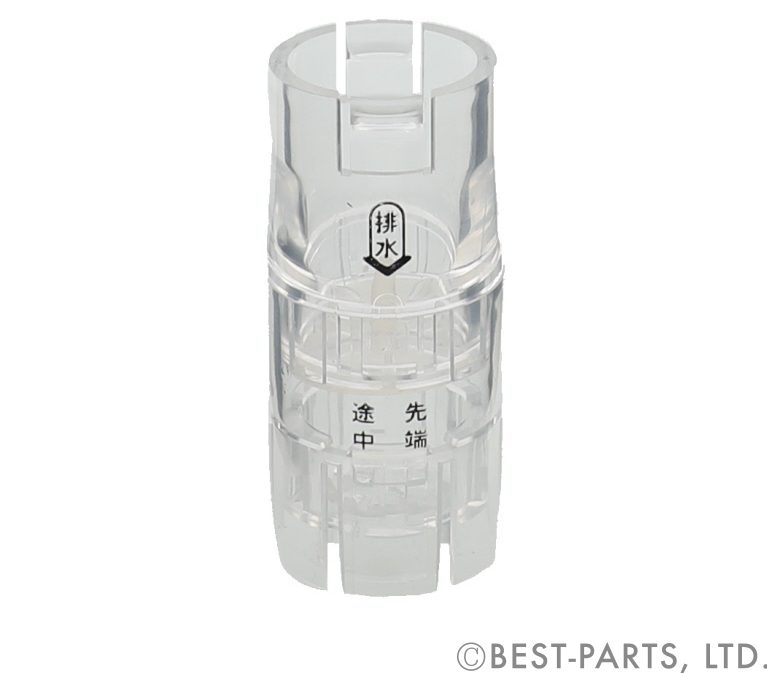

ネオクリア(品番:BWHC-1416)

品番 全長(mm) 最大外径(mm) 基準価格
BWHC-1416 63 28 ¥1,090

適合管と取付位置まとめ

取付角度は適合管により制限があります。図3を参照してください。

図3:適合管取付位置と注意事項

ネオクリアの施工方法

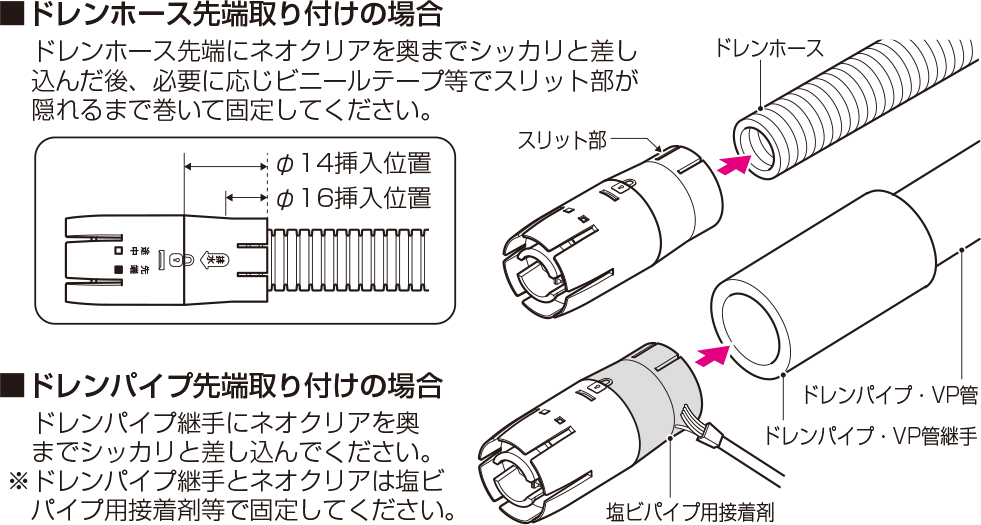

先端取付の施工方法

ネオクリアはVP管20の継手サイズです。ドレンパイプが20A以外の場合は、異径ソケットで20Aになるよう変換してください。

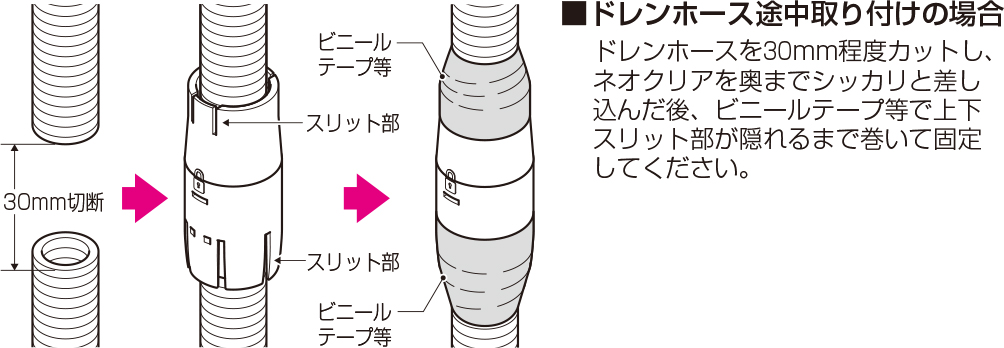

途中取付の施工方法

先端、途中取付の切り替え方法

図4:先端、途中の切り替え方法

まとめ

これまでのドレン消音・防虫弁には、「ドレンホースとドレンパイプが兼用できない」「垂直方向にしか使えない」「ドレン配管の途中にしか設置できない」という施工上の制約がありました。「ネオクリア(品番:BWHC-1416)」なら、これらの制約から解放されます。また、内部まで目視できる透明ボディ、ドレン配管を取付けたまま分解メンテできるといったメリットもあります。是非一度、お試しください。
