「チャージングホースがつかない!」を未然に防ぐ「アダプタ」2アイテム

「せっかく取り付けたのにエアコンが冷えない…」そんなトラブル、経験ありませんか?実本記事では、エアコン取付時に必要な真空引きや冷えにくいなどトラブルの解決策の一つとして、フロンガスの充填があります。本稿では、エアコン取付時に欠かせない真空ポンプや、充填するフロンガス回転ボンベ・NRC容器を使う際に必要となる、2種類の変換アダプタについてご紹介します。
これらのアダプタが手元にないと、チャージホースの接続ができず、作業が進まない…という事態にもなりかねません。現場でのトラブルを未然に防ぐためにも、ぜひ最後までご覧ください。

冷媒工具のフレア接続口径は2種類に集約

ルームエアコンやパッケージエアコンに用いられている新冷媒R410AとR32は、旧冷媒R22に比べ圧力が約1.6倍と高い為、接続口径はR22が1/4″フレアから5/16″フレアに変更されました。よって、真空ポンプチャージホースをはじめとする冷媒工具の接続口径は5/16″フレアと1/4″フレアの2種類に集約されました。

*R407CおよびR404Aも1/4″フレアですが、エアコンへの採用率は低下しているため本稿では除いています。

実は必要!変換アダプタ2種類

前項で冷媒工具の接続口径は5/16フレアと1/4フレアの2種類しかないと申し上げました。しかし、「回転ボンベ容器を使っている施工業者様と、手持ちの旧冷媒の真空ポンプがまだ使える施工業者様は、フロンガス種に合わせた「ボンベアダプタ」、または「真空ポンプねじ変換アダプタ」を用いなければなりません。

回転ボンベ容器を使っていれば必須!「ボンベアダプタ」

直接チャージホースを接続できるNRC容器をご利用の施工業者様には不要ですが、回転ボンベ容器をお使いの場合は、「ボンベアダプタ」が必須です。

なぜなら、回転ボンベ容器の接続口が、ウィットねじ(W26-14)が切られているためです。そのままではチャージホースが接続できないため、使用するフロンガスの種類に合わせて、「ボンベアダプタ」を使い、5/16″フレアまたは1/4″フレアのオスねじに変換する必要があります。

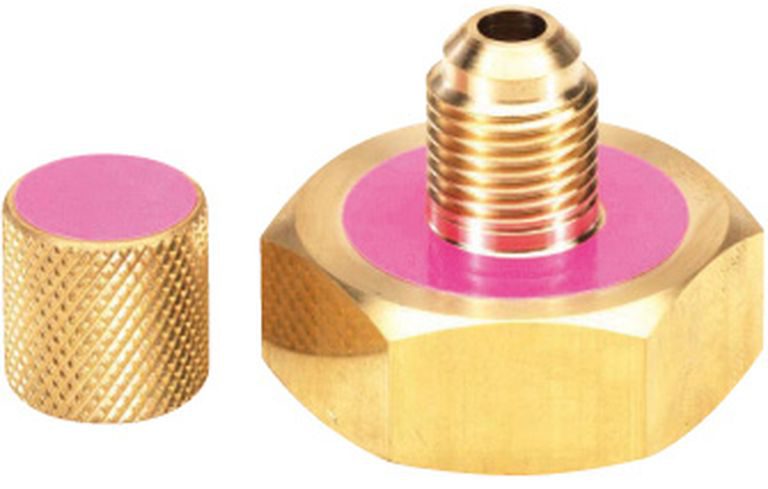

「ボンベアダプタ【R410A・R32用】(商品コード:TA165AF)」は、1個から当日出荷です。

回転ボンベとチャージホースを接続する際には、フロンガス種によって接続口径が異なる為、口径サイズを確認の上「ボンベアダプタ」を選定し接続してください。なお、主流の冷媒であるR32とR410Aの回転ボンベ容器を使用する際には、5/16″オスフレアのボンベアダプタTA165AFが必要です。

商品コード ボンベ口径 接続口径 適合冷媒
TA165AF W26-14 5/16″フレア R410A/R32
TA165F 1/4″フレア R407C/R404A
TA165 R12/R22

真空ポンプ吸入ポート用の「変換アダプタ」

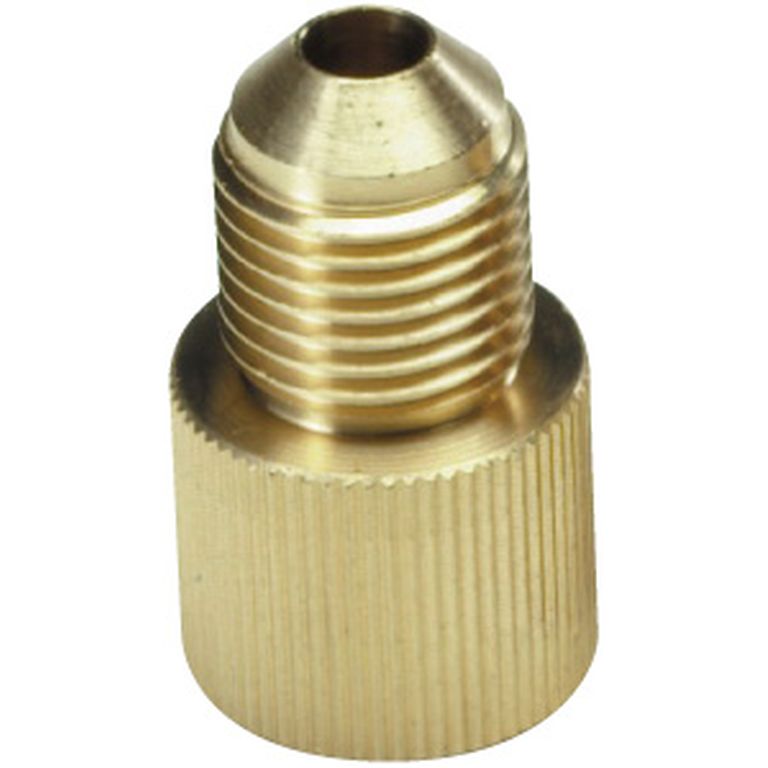

「真空ポンプネジ変換アダプタ(商品コード:TA159P-4)」は、1個から当日出荷です。

R12やR22など旧冷媒用の真空ポンプを新冷媒に使用する場合、またはその逆の場合には、「真空ポンプねじ変換アダプタ」が必要になります。

まずは、お手持ちの真空ポンプの吸入ポートとチャージホースの接続口径サイズをご確認いただき、適合する変換アダプタを使用して正しく接続してください。なお、現在主流の真空ポンプは、吸入ポートが5/16″オスフレアになっており、多くの機種には「TA159P-4」と同等の変換アダプタが付属しています。

なお、現行の真空ポンプの吸入ポート径は5/16″オスフレアになっており、多くの場合は真空ポンプに同等品が付属されています。

※オイルバックを防止したい方は、「真空ポンプアダプタ(品番:TA159PA)」をご利用ください。ご希望の際は、お気軽にメールにてお知らせください。

商品コード サイズ
TA159P-1 5/16″フレアオス×1/4″フレアメス
TA159P-4 1/4″フレアオス×5/16″フレアメス

まとめ

冷媒工具の接続ねじは、新冷媒用の5/16″フレアと旧冷媒用の1/4″フレアの2種類に集約されました。しかし、回転ボンベ容器だけは例外で、接続口にウィットねじ(W26-14)が切られているため、そのままではチャージホースを接続できません。使用するフロンガスに対応した「ボンベアダプタ」を用いてフ5/16″または1/4″のフレアオスに変換してから接続する必要があります。

また、真空ポンプとチャージホースを接続する際にも「真空ポンプねじ変換アダプタ」が必要になる場合があります。必ず、お手持ちの真空ポンプの吸入ポートとチャージングホース接続口径を確認し、適合するアダプタを選定してください。

※この記事は2019年9月17日に公開した記事ですが、修正を重ね、2025年7月4日に再公開しました。
