液化石油ガス(以下LPガス)または都市ガスを使用する固定形ガス燃焼機器は多岐にわたります。一方、ガス栓と接続する接続金具を含むガス用金属フレキシブルホースは、JIS2145及びKHKS0715を満足する製品を製造できる工場が限られてきたため、定番ともいえる製品があります。本稿では、LPガス用金属フレキシブルホースの定番「モレーヌ」「SHOEIFLEX」「ソフレミニ」の特徴を見ていきます。

ベストパーツオンラインショップ

振動する機器とは接続しないでください

可とう性に優れ耐久性も高い金属フレキシブルホースですが、材料は金属ですので振動が繰り返されると金属疲労により亀裂が生じる恐れがあります。よって、固定形ガス燃焼機器であっても振動が発生する燃焼機器とは接続しないでください。

いわゆる固定形ガス燃焼機器の中でもビルトインコンロ、給湯器、レンジが、金属フレキシブルホースの主たる利用対象です。新築現場では燃焼機器に機器接続ガス栓を接続してガスフレキで結ぶ現場も増えてきましたが、圧倒的に多い機器入替現場では金属フレキシブルホースが主流です。

工業炉トップメーカー正栄製作所の「SHOEIFLEX」

工業炉トップメーカーの正栄製作所は、塗装工程、焼鈍工程、溶解工程を有する自動車・食品・機械など各種業界に顧客を持つ「燃焼技術」と「熱利用技術」のパイオニア。製造拠点は日本をはじめ、中国、タイ、インドに持ち業容を拡大しています。金属フレキシブルホースは、コア技術である工業炉周辺技術として自社で開発・製造しています。

安心のSUS304製フレキシブルチューブ

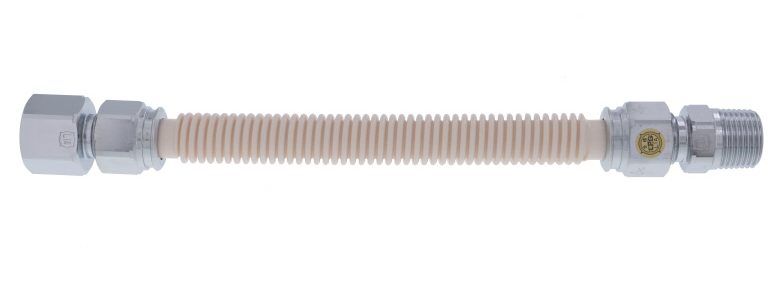

正栄製作所の「LPガス用金属フレキシブルホース(品番:SFL-1/2B-400)」

正栄製作所の金属フレキシブルホースの特徴は、フレキシブルチューブに腐食性の強いステンレス鋼SUS304を採用していることです。ガスの吸着・透過が無い為、長時間のコック閉止後も直ちに器具の点火ができます。特殊樹脂コーティングを施し耐食・耐候性を高めています。接ガス部はフレア構造で、更に気密補助用Oリングを入れているので万全です。

屋内用が充実の品ぞろえ

継手までも自社で製造している正栄製作所の強みは品ぞろえ。特に屋内用は、LPガス金属フレキシブルホースカバー無しだけでも15A接続金具が5タイプ、20A接続金具が3タイプと充実しています。

接続金具のタイプ

●15A金属フレキシブルホースの継手金具タイプ

Aタイプ Rc1/2×Rc1/2
Bタイプ R1/2×Rc1/2
Cタイプ R1/2×R1/2
Dタイプ Rc1/2×ホースエンド継手
Eタイプ R1/2×ホースエンド継手

●20A金属フレキシブルホースの継手金具タイプ

Aタイプ Rc3/4×Rc3/4
Bタイプ R3/4×Rc3/4
Cタイプ R3/4×R3/4

ベストパーツonlineで当日出荷しているのはBタイプです。

品 番 呼び径 タイプ 呼び長 納期
SFL-1/2B-200 1/2 B 200 当日出荷
SFL-1/2B-250 1/2 B 250 当日出荷
SFL-1/2B-300 1/2 B 300 当日出荷
SFL-1/2B-350 1/2 B 350 取寄せ
SFL-1/2B-400 1/2 B 400 当日出荷
SFL-1/2B-450 1/2 B 450 当日出荷
SFL-1/2B-500 1/2 B 500 取寄せ
SFL-1/2B-600 1/2 B 600 当日出荷
SFL-1/2B-900 1/2 B 900 取寄せ
SFL-1/2B-1200 1/2 B 1200 取寄せ
SFL-3/4B-200 3/4 B 200 当日出荷
SFL-3/4B-250 3/4 B 250 当日出荷
SFL-3/4B-300 3/4 B 300 当日出荷
SFL-3/4B-450 3/4 B 450 当日出荷
SFL-3/4B-600 3/4 B 600 当日出荷

屋外用は呼び径3/4の長さ600がある

正栄製作所 金属フレキシブルホース(SYOEIFLEX) 保護カバー付き 当日出荷可能です。

保護カバーの表面は、特殊ポリエステル樹脂を主体とした熱硬化形の外部用粉体塗装で、日光や雨風にさらされる外部の厳しい環境下でもポリエステル樹脂の持つ優れた耐候性とエポキシ樹脂同様の防食性を備えております。接続継手タイプはBタイプのみの展開ですが呼び径3/4に長さ600がある点が正栄製作所の魅力です。15AはBタイプのみの設定で色がベージュとアイボリーがあります。20AはBタイプのみの設定で色はベージュのみとなります。

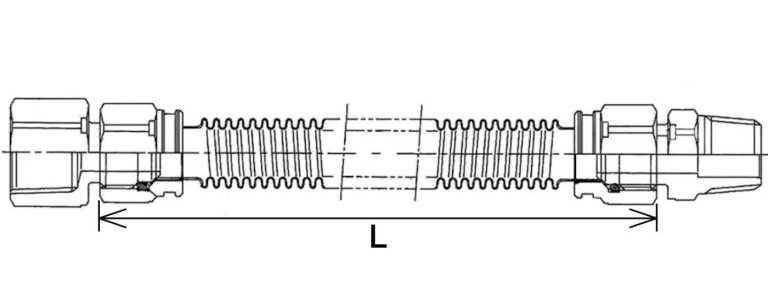

●15A長さL(ユニオン部間)

品 番 呼び径 タイプ 呼び長 納期
SFC-1/2B-200 1/2 B 200 当日出荷
SFC-1/2B-250 1/2 B 250 当日出荷
SFC-1/2B-300 1/2 B 300 当日出荷
SFC-1/2B-400 1/2 B 400 当日出荷
SFC-1/2B-450 1/2 B 450 当日出荷
SFC-1/2B-500 1/2 B 500 取寄せ
SFC1/2B-600 1/2 B 600 当日出荷
SFC-3/4B-200 3/4 B 200 当日出荷
SFC-3/4B-250 3/4 B 250 当日出荷
SFC-3/4B-300 3/4 B 300 当日出荷
SFC-3/4B-450 3/4 B 450 当日出荷
SFC-3/4B-600 3/4 B 600 当日出荷

 正栄製作所の接続金具を使いこなす

接続金具を含む基準で規格・製造されている金属フレキシブルホースは、現場で両端の接続金具のタイプを変更しなければならない場合であっても同一メーカーの接続金具を用いなければなりません。

接続金具ニップルタイプ

R1/2に変換するには、メス側のユニオンから不要な継手を外して1/2にはHEM-15(接続側R1/2×UNF3/4-16)、3/4にはHEM-20(接続側R3/4×UNF7/8-14)にそれぞれ付け替えてください。

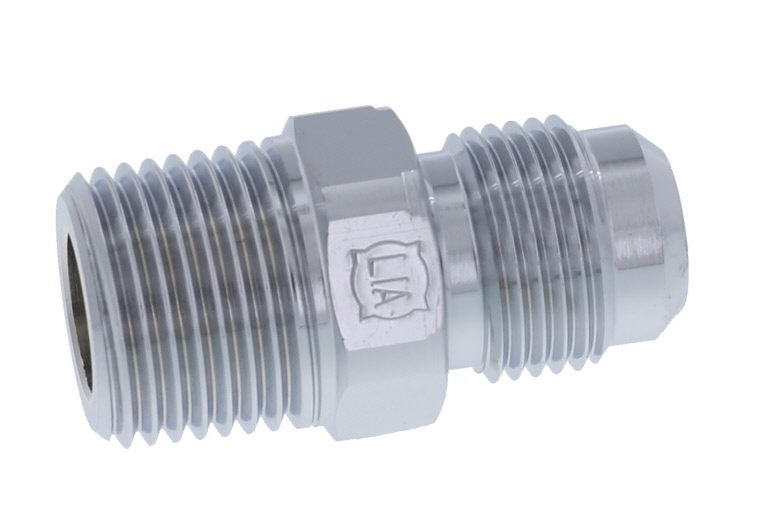

写真は正栄製作所の可とう管継手(品番:HEM-15)

接続金具エルボタイプ

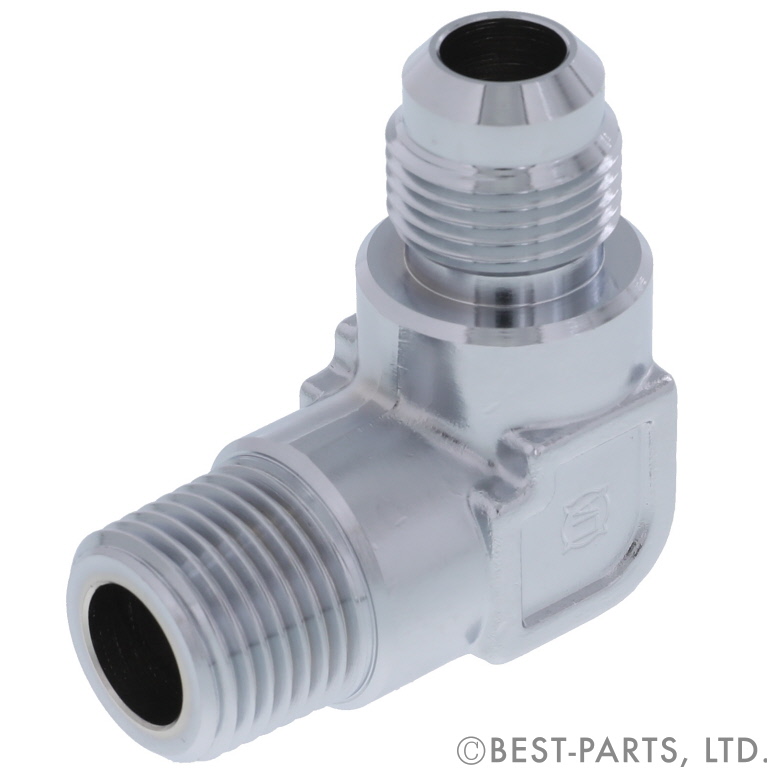

写真は正栄製作所の可とう管継手(品番:HEL-15)

R1/2のエルボに変換するには、メス側のユニオンから不要な継手を外しHEL-15(接続側R1/2×3/4-16UNF)に付け替えてください。

接続金具ホース口タイプ

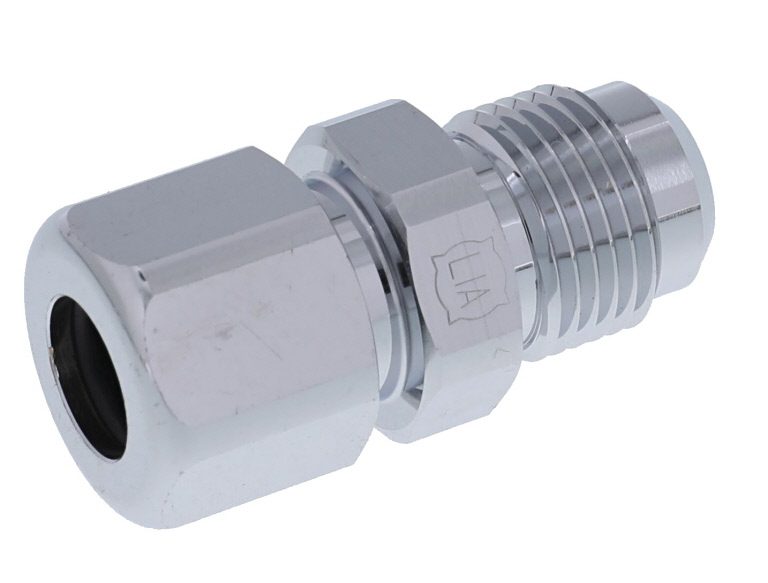

写真は正栄製作所の可とう管継手(品番:HEJ-15)

ホース口にするには、メス側のユニオンから不要な継手を外してHEJ-15(接続側ホース口×3/4-16UNF)に付け替えてください。

ベストパーツオンラインショップ

金属加工のトップブランド日立金属の「ソフレミニ」

100年以上の金属加工の歴史を持つ日立金属グループの金属材料事業の配管機器部門が製造する金属フレキシブルホース「ソフレミニ」。「より強靭に、より滑らかに、より美しい曲線に」との願いを込めた「ひょうたん」マークは業界で知らない人はいない程。「ひょうたん」マークは国内のみならず海外でも採用が増えています。

日立金属の「LPガス用金属フレキシブルホース(品番:FHOL-1/2-450)」

大手都市ガス事業者が採用する製品と同一スペック「ソフレミニ」

大手都市ガス事業者が指定する日立金属の金属フレキシブルホース「ソフレミニ」は、LPガス用であっても仕様は同じです。特徴はステンレスチューブ(SUS304)に特殊樹脂コーティングを施し、さらにプラスチック製保護管を被覆した二重防食構造で紫外線・雨水・塩害でさらされるてもステンレスチューブに影響を与えません。ステンレスチューブのフレアシート部は突合せ接続により高い気密性を実現しています。

基本的なサイズをカバーしている屋内外兼用「ソフレミニ」

「ソフレミニ」は屋内外兼用のBタイプ(R1/2×Rc1/2)に特化しています。長さも必要最低限といった印象ですが、可とう性が必要な施工箇所は限られているので十分なのかもしれません。

品 番 呼び径 タイプ 呼び長 納期
FHOL-1/2-200 1/2 B 200 当日出荷
FHOL-1/2-250 1/2 B 250 当日出荷
FHOL-1/2-300 1/2 B 300 当日出荷
FHOL-1/2-450 1/2 B 450 当日出荷
FHOL-3/4-200 3/4 B 200 当日出荷
FHOL-3/4-250 3/4 B 250 当日出荷
FHOL-3/4-300 3/4 B 300 当日出荷
FHOL-3/4-450 3/4 B 450 当日出荷

ユニオンナット標準締付トルク値

接続金具の一端をガス栓やガス器具に接続する際の締付トルク範囲はJISで定められていますが、日立金属では下表通り具体的な指示がありますのでモンキ型トルクレンチ(TMWM115)などを使用してきちんと管理してください。なお、全メーカー共通ですが、ユニオンと接続金具の接続の際は、絶対にシール材を使用しないでください。

呼び 標準締付トルク(N・m)
1/2B 39.2
3/4B 58.8
1B 78.5

TONEのトルクレンチ(品番:TMWM115)は、使用するボルトナットの二面幅が変動しても精度を守る機構になっています。あらかじめ設定したトルク値に達すると「カチッ」という音、または手に軽いショックが感じられ、締め付けが完了します。

ベストパーツオンラインショップ

三井金属グループ吉野川電線の「モレーヌ」

1948年創業の吉野川電線は古くから三井金属グループのロボット用ハーネスを開発製造を担う企業として時代の先端を切り開いています。電線・ケーブルに使われる銅と樹脂の加工能力を存分に活かし、他社と異なるスペックでJIS基準を満足しながら価格競争力を維持しています。

吉野川電線の「金属フレキシブルホース モレーヌ MS-1型(品番:MS-1-400)」

フレキシブルチューブが銅合金製の吉野川電線「モレーヌ」

銅合金製のフレキシブルチューブを採用している吉野川電線の「モレーヌ」は、「ステンレスより耐食性が劣るから価格が安い」という声を耳にしますが、そうではありません。JISでは銅合金製とステンレス製それぞれに対して必要な試験項目を示しており、それを満足しているので耐食性能は同等です。品質に違いがあるのではなく、一般的にステンレスより銅合金の方が調達コストが抑えられる場合が多いため価格競争力が高いと言えます。

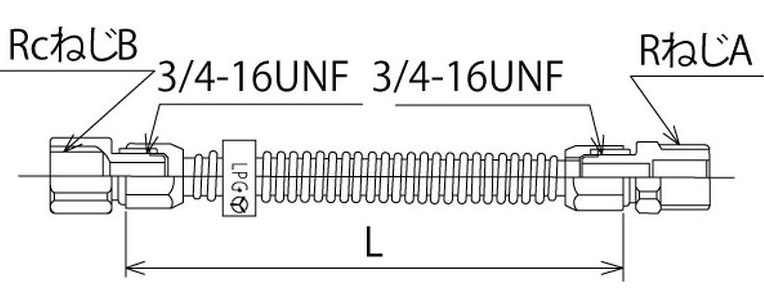

屋内外兼用のBタイプが「MS-1型」

吉野川電線の「金属フレキシブルホース モレーヌ MS-1型(品番:MS-1-400)」

品番 呼び径 タイプ 呼び長 納期
MS-1-200 1/2 B 200 当日出荷
MS-1-250 1/2 B 250 当日出荷
MS-1-300 1/2 B 300 当日出荷
MS-1-350 1/2 B 350 当日出荷
MS-1-400 1/2 B 400 当日出荷
MS-1-450 1/2 B 450 当日出荷
MS-1-500 1/2 B 500 当日出荷
MS-1-600 1/2 B 600 当日出荷
MS-1-900 1/2 B 900 当日出荷
MS-1-1200 1/2 B 1200 当日出荷

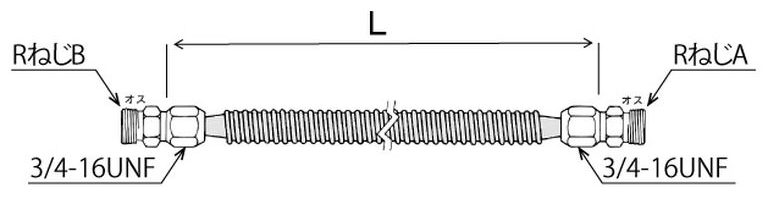

屋内外兼用のCタイプが「MS-2型」

吉野川電線の「金属フレキシブルホース モレーヌ (品番:MS-2-400)」

品番 呼び径 タイプ 呼び長 納期品番
MS-2-200 1/2 C 200 当日出荷
MS-2-250 1/2 C 250 当日出荷
MS-2-300 1/2 C 300 当日出荷
MS-2-350 1/2 C 350 当日出荷
MS-2-400 1/2 C 400 当日出荷
MS-2-450 1/2 C 450 当日出荷
MS-2-500 1/2 C 500 当日出荷
MS-2-600 1/2 C 600 当日出荷

吉野川電線製ではないがモレーヌとフレアが同じ接続金具

同一メーカーで使用したい接続金具ですが、吉野川電線は接続金具を単品販売しておりません。弊社では、BタイプとCタイプをご用意することで、現場で接続金具の入替えが必要ない体制を取っていますが、緊急で必要な場合は、フレア角度が同じ接続金具をご利用ください。

接続金具メスアダプタ

可とう管用メスアダプタ(品番:EF-A)

オス側のユニオンから不要の継手を外しEF-A(接続側Rc1/2×3/4-16UNF)に付け替えることでメスねじに変換できます。

接続金具ニップルタイプ

可とう管用オスアダプタ(品番:EF-B)

メス側のユニオンから不要の継手を外しEF-B(接続側R1/2×3/4-16UNF)に付け替える事でオスねじに変換できます。



接続金具エルボタイプ

可とう管用オスねじエルボ(品番:EF-LM)

メス側のユニオンから不要の継手を外しEF-LM(接続側R1/2×3/4-16UNF)を付け替える事でオスねじエルボに変換できます。

接続金具ホース口タイプ

可とう管用ホースアダプタ(品番:EF-D)

メス側のユニオンから不要の継手を外しEF-D(接続側ホース口×3/4-16UNF)を付け替える事でφ9.5ホースエンドに付け替えられるホース口にに変換できます。

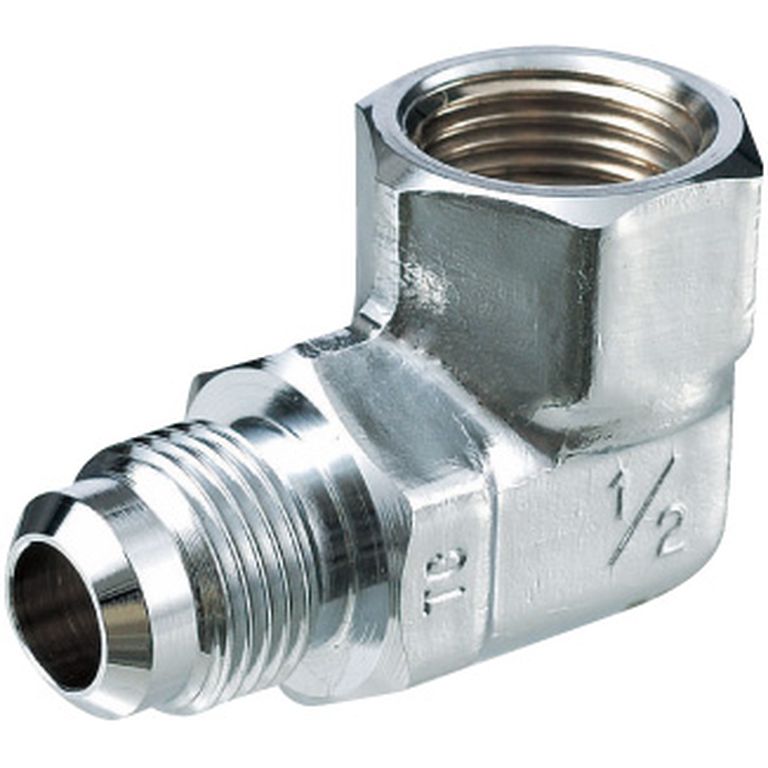

接続金具メスねじエルボタイプ

可とう管用オスねじエルボ(品番:EF-LM)

可とう管オス側の不要の継手を外しEF-LW(接続側Rc1/2×3/4-16UNF)を付け替える事とでメスねじエルボに変換できます。

まとめ

固定形ガス燃焼機器とガス栓を接続する接続金具を含むガス用金属フレキシブルホース。大手都市ガス事業者の意見を取り入れバランスよく進化する日立金属「ソフレミニ」、工業炉のトップメーカー故に口径が大きい商品の品ぞろえが充実している正栄製作所「SHOEIFLEX」、ロボット用ハーネスで磨いた銅合金と樹脂の調達量と加工技術で価格競争力を強める三井金属グループの吉野川電線「モレーヌ」。メーカー別の特長を知り、使いこなしましょう。
