屋外配線器具の選択肢を増やして建築空間と調和させましょう

屋外にあると便利な「防水コンセント」。取付の依頼があるとついつい在庫してるものを使いがちです。最もポピュラーな「フル防水コンセント」は低価格で機能的ですが、建築空間との調和がとれているとは思えません。本稿では、最新の屋外配線器具をご紹介いたします。

※この記事は2019年1月18日に公開しましたが、編集・校正して2020年9月29日に再度公開しました。

PFS管

スマートな意匠でユーザー満足度をアップ

今回は、「防水コンセント」防雨入線カバー、そして防雨型ジョイントボックスのうち、スマートな意匠の商品と、知っておきたい関連商品をピックアップしています。これまで以上に、ユーザーの期待に応えられること請け合いです!

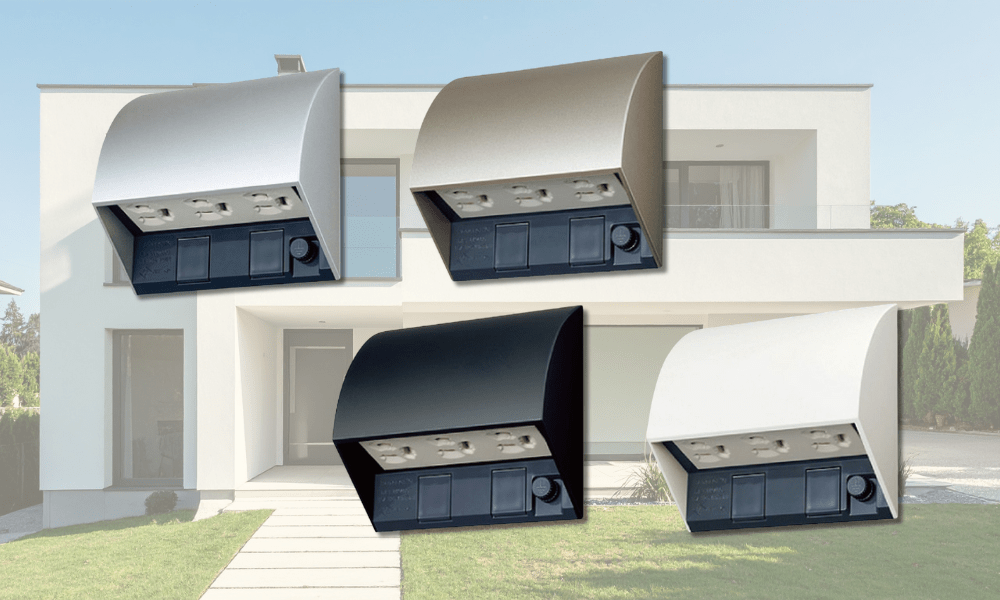

スマートデザインシリーズは外壁やサッシに合わせた4色展開

Panasonic製の防水コンセント「スマートデザインシリーズ」は、建築空間の構成部材である外壁やサッシと調和するよう4色展開しています。「スマート接地防水トリプルコンセント」を例にカラーを確認してみましょう。

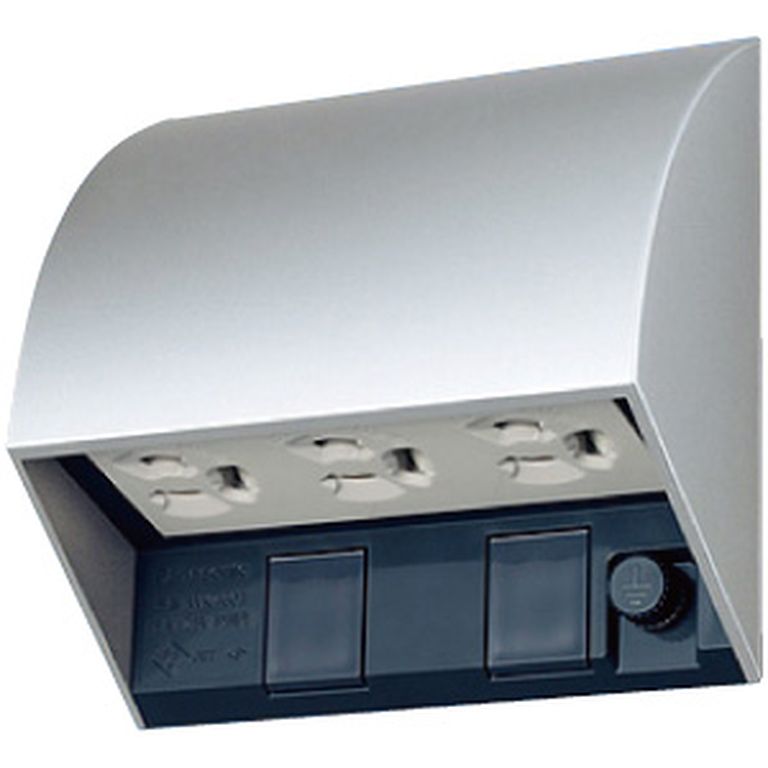

「トリプルコンセント (品番:WK4603S)」 ホワイトシルバーはアルミ色の部材に合わせます。

「トリプルコンセント(品番:WK4603Q)」 シャンパンブロンズはステンレス色の部材に合わせます。

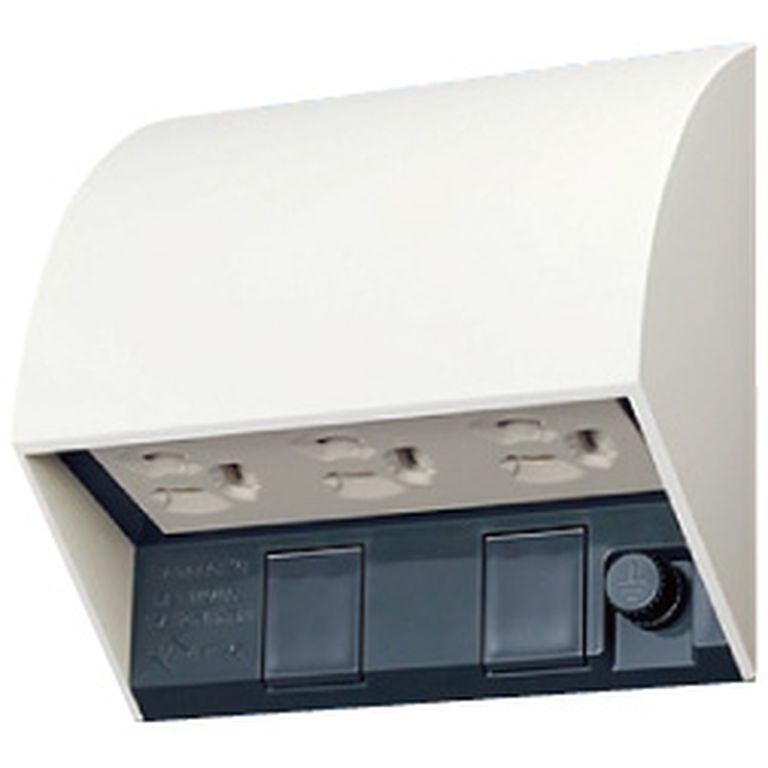

「トリプルコンセント(品番:WK4603W)」 ホワイトはホワイト系の外壁に合わせます。

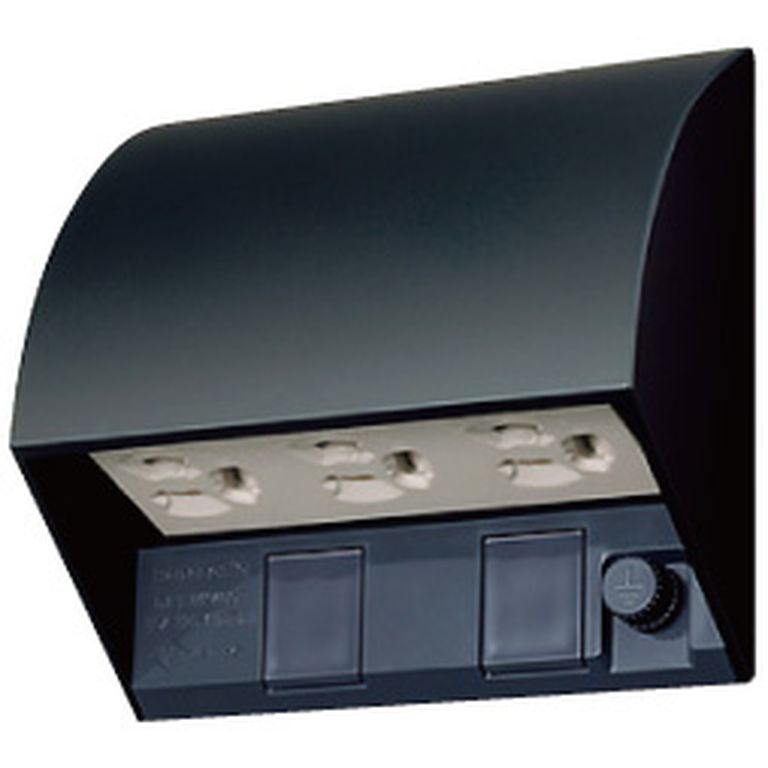

「トリプルコンセント(品番:WK4603B)」 ブラックはブラック系の外壁に合わせます。

スマートデザインシリーズは4機種ラインナップ

スマートデザインシリーズは「屋外用防水コンセント」、「防雨入線カバー」「防雨引込カバー」「防雨型ジョイントボックス」の4機種を4色ずつラインナップしています。

屋外用防水コンセントは、ダブル、トリプル、入線カバー付きコンセントの3種類

「スマート接地防水ダブルコンセント(品番:WK4602BK)」

スマート接地防水コンセントは上記でご紹介したトリプルタイプの他にダブルタイプもラインナップしています。

品 番 タイプ 基準価格
WK4602SK ダブル
ホワイトシルバー ¥2,000
WK4602QK シャンパンブロンズ ¥2,000
WK4602WK ホワイト ¥2,000
WK4602BK ブラック ¥2,000
WK4603S トリプル
ホワイトシルバー ¥2,380
WK4603Q シャンパンブロンズ ¥2,380
WK4603W ホワイト ¥2,380
WK4603B ブラック ¥2,380

防雨入線カバー

「防雨入線カバー (品番:WP9631W)」

複数本の電線を固定できるインシュロック方式を採用している

給湯器などに使用されているCVV1.25̻㎟の6芯や8芯、TV線なら同軸ケーブル(品番: S-5C-FB または S-7C-FB)、電話線なら2対電子ボタン電話用ケーブル(品番:PE-0.5-2PまたはTET-0.65-2P)、インターホンなら警報用ケーブル(品番:AE-0.9-2CAE-0.9-4C)などの入線に最適です。

品 番 基準価格
WP9631S ホワイトシルバー ¥940
WP9631Q シャンパンブロンズ ¥940
WP9631W ホワイト ¥940
WP9631B ブラック ¥940

防雨引込カバー

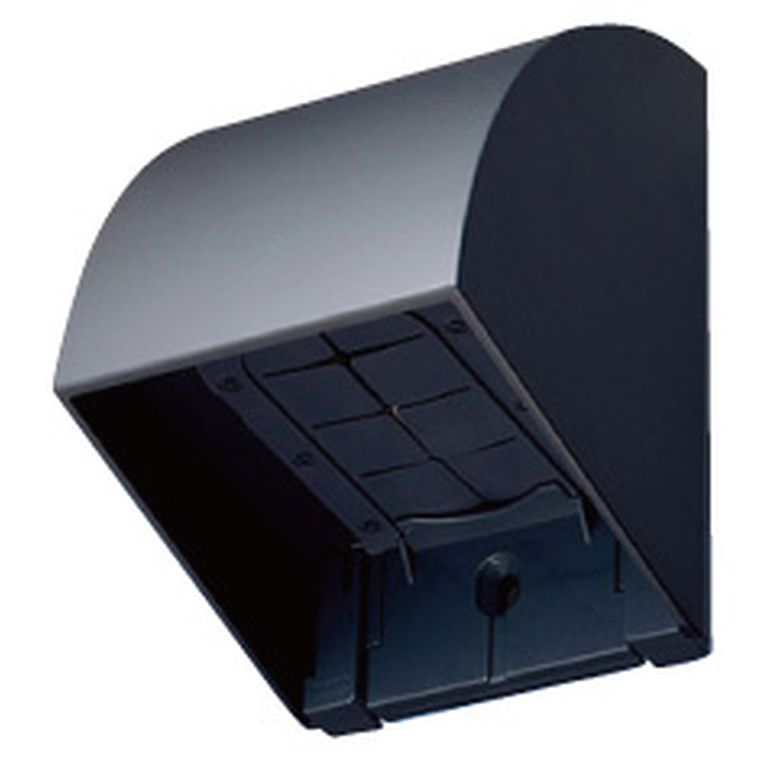

「防雨引込カバー (品番:WP9681B)」

電線の引込後でも、器具の取付が可能です。

電線径φ30mm:1本、または、φ15mm:3本の電力線が引き込み可能です。

品 番 基準価格
WP9681S ホワイトシルバー ¥1,280
WP9681Q シャンパンブロンズ ¥1,280
WP9681W ホワイト ¥1,280
WP9681B ブラック ¥1,280

スマート防雨型ジョイントボックス

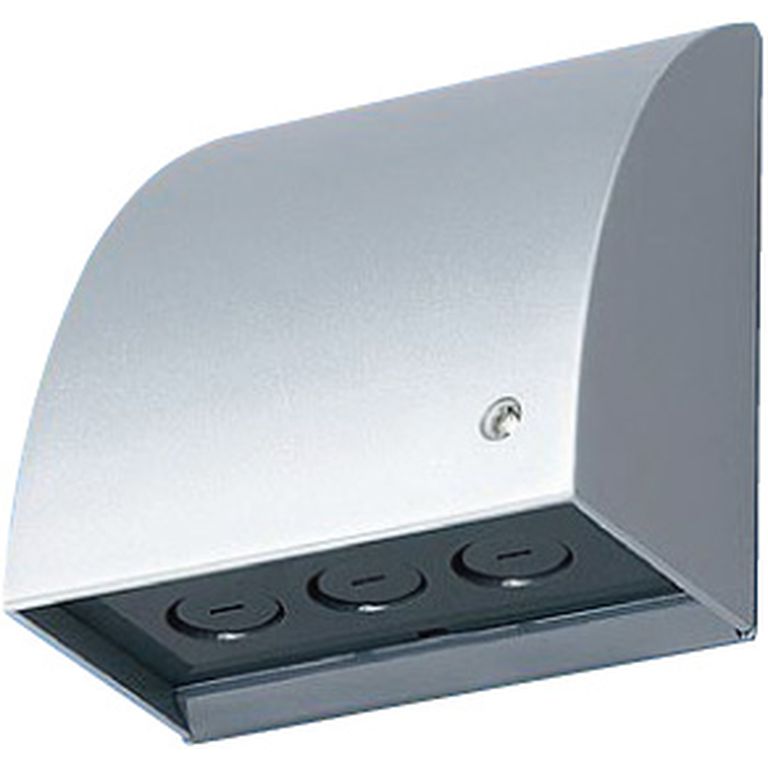

スマート防雨型ジョイントボックス(ノックアウトX3) WJ4613S

ケーブル同士の結線の後に、被覆のない裸になった電線を保護する目的で使用します。呼び径16・22「PF管((品番:MFS-16)」「CD管(品番:MFCD-22)」が3本取り付け可能です。

品 番 基準価格
WJ4613S ホワイトシルバー ¥2,380
WJ4613Q シャンパンブロンズ ¥2,380
WJ4613W ホワイト ¥2,380
WJ4613B ブラック ¥2,380



スマートデザインシリーズ 関連商品

コーキング不要 防水ブッシング

防水コンセント裏の貫通部分に使用します。器具周囲へのコーキングが不要で、高い防水効果が得られます。

スマート接地防水コンセント・防雨入線カバー・スマート防雨型ジョイントボックス用

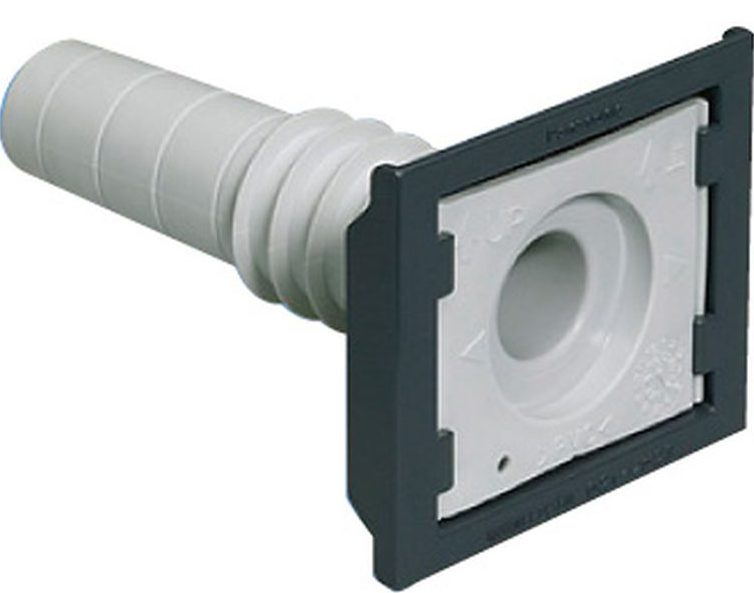

「防水ブッシング(防水コンセント用)(品番:WK9906)」



トリプルには防水ブッシングを2個まで取り付けることができます。

品番 適合種 基準価格
WK9906

WK4602/WK4603/WP9631

¥260
防雨引込カバー用

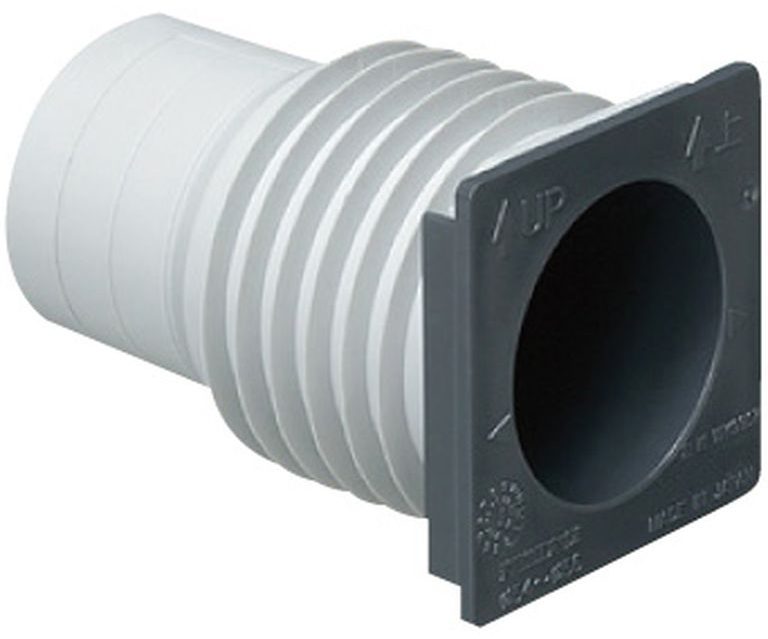

「防水ブッシング(スマートデザインシリーズ用)(品番:WK9907)」は、防雨引き込みカバーにお使いください

あらかじめ電線を図のように曲げた状態で防水ブッシングを通してください。

品番 適合種 基準価格
WK9907

WP9681

¥410

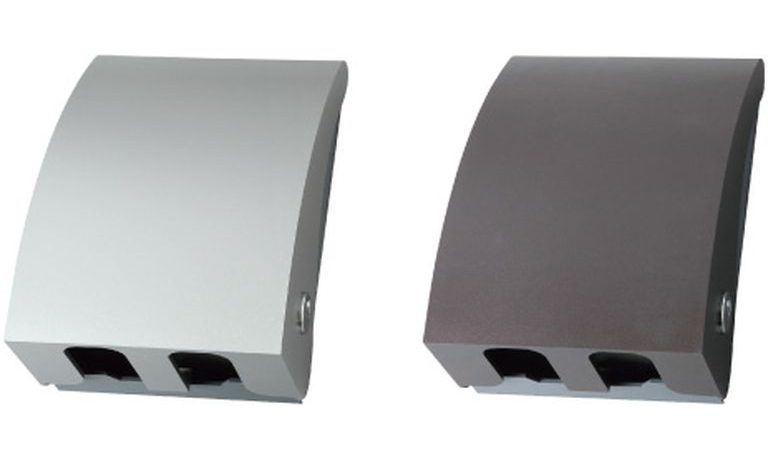

盗電・いたずら防止に「まもれ~る・屋外君」

防水コンセントの上からかぶせるタイプですので後施工が可能で電気工事の資格も要りません。側面のシリンダー錠を施錠することにより盗電・いたずらが防止できます。

品 番 適合種 基準価格
RDS10000SL シルバー WK4602/WK2103
¥3,900
RDS10000DB ダークブラウン ¥3,900

まとめ

防水コンセントをはじめとした屋外配線器具は、普段使いなれているものを使いがちです。少し目線を変えて形や色に注目し建築空間との調和を心がけていると、細かい所まで見てくれるとユーザーが満足してくださるでしょう。
