給排気エルボの配管抵抗を減らして延長距離を延ばす「トールエルボ」

「給湯器メーカーが定める排気延長距離より長く延長する」という感覚はこれまでほとんどのお客様が持ち合わせていなかったでしょう。ところが、集合住宅や飲食店が多いエリアでは、排気改善や機器入替えの度に既定の排気延長距離を超える現場が見つかり頭を悩ませています。本稿では、給排気エルボの配管抵抗を約20%低減することで、排気延長距離を直管相当で約1.5~2m延長できる「トールエルボ」をご紹介します。

※今回の記事は2020年11月6日に公開された記事ですが、校正し直し2023年4月25日に再度公開しました。

ジャバラを無くし配管抵抗を約20%低減

当然ですが、抵抗が低い方が延長距離が長くなります。そこで、スタンダードな給排気エルボのビード山と呼ばれるジャバラ部分を無くして曲げ加工を施すことで、給排気エルボの配管抵抗を約20%低減した商品が「トールエルボ」です。なお、スタンダードエルボ、トールエルボは全く同じ寸法です。また、一般家庭でも設置が増えているガス乾燥機の排湿筒のエルボとしても、ジャバラ部分が滑らかな形状になっていることで、糸くず等による目詰まりの軽減が図れます。

7m4曲がりでは対応できない現場に使いたい

一般的に7m4曲がりと定められていることが多い排気延長距離は、機器メーカーがジャバラ形状のスタンダードな給排気エルボで算出したものです。しかし、ジャバラを無くした「トールエルボ」なら、スタンダードなエルボに対して配管抵抗を約20%も低減します。これを考慮して排気延長距離を算出すると、直管で約1.5~2m相当であり、8m4曲がりは十分満足する製品だと言えます。なお、ある機器メーカ―の資料にはトールエルボを使用した場合は12m4曲がりまで認められている機種もあるようです。

注意・・・燃焼器具毎に延長距離が異なりますので、詳しくは使用機器の設置工事説明書をご確認ください。

90°トールエルボのラインナップ

「90°トールエルボ」は1個から当日出荷!

トールエルボは、φ100φ80φ60など、FEとFF二本管式に利用されております。また、φ100、φ80用はガス衣類乾燥機用排湿筒の推奨品になっております。

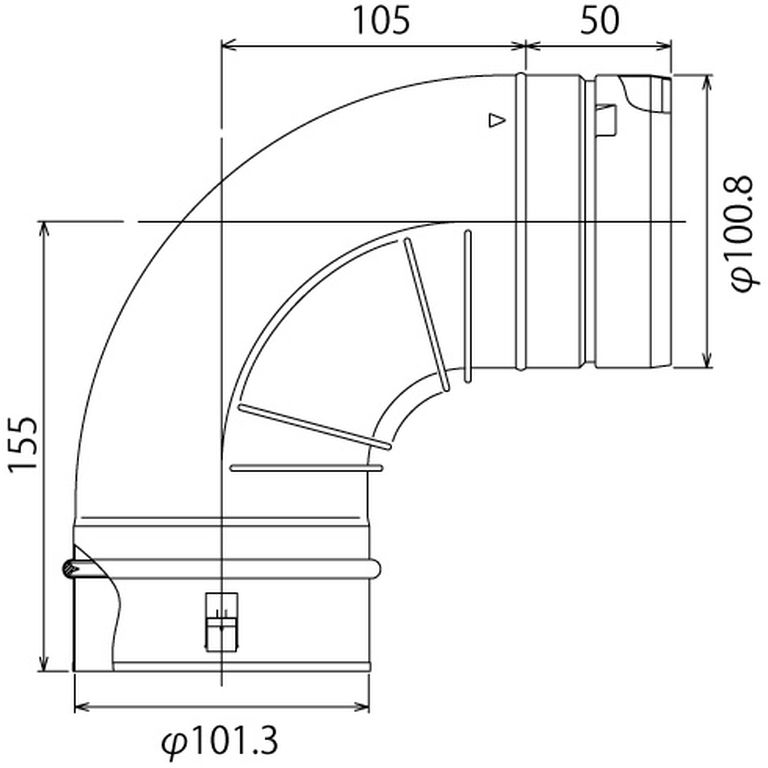

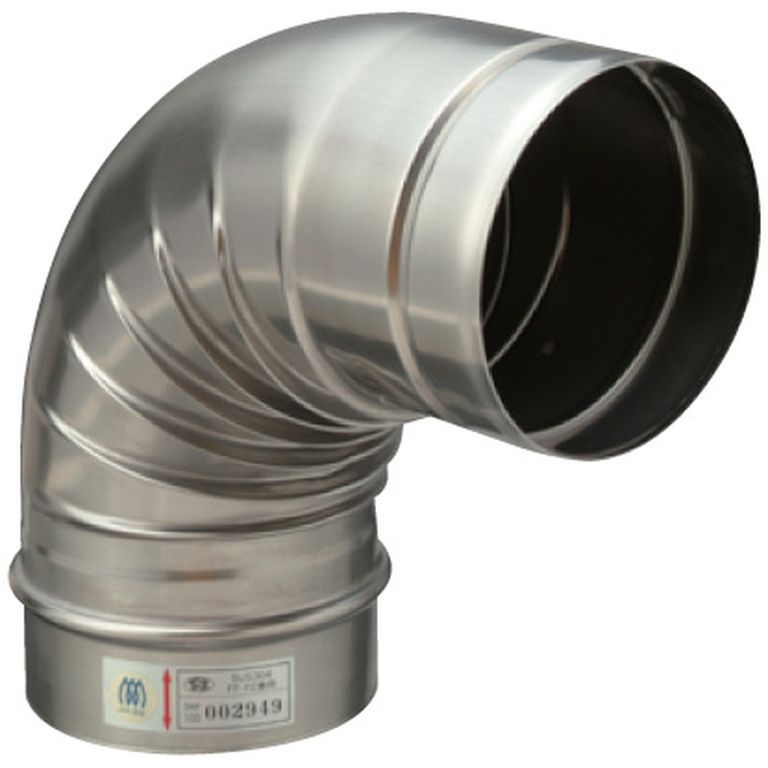

φ100SEP90°トールエルボ

品 番 内 径  外 径 基準価格
SEP10TE φ100.8 φ101.3 ¥3,480

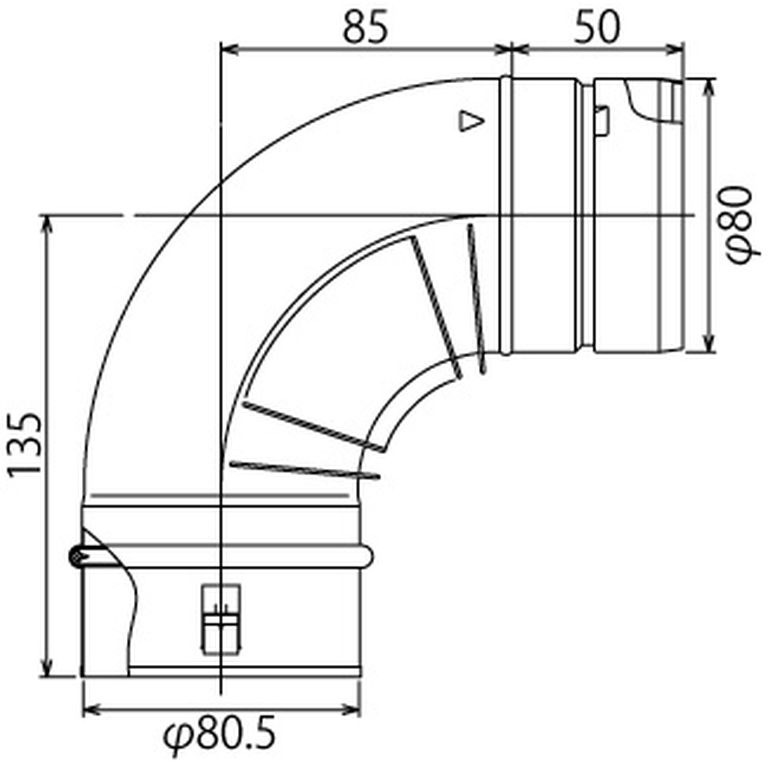

φ80SEP90°トールエルボ

品 番 内 径  外 径 基準価格
SEP8TE φ80.0 φ80.5 ¥2,160

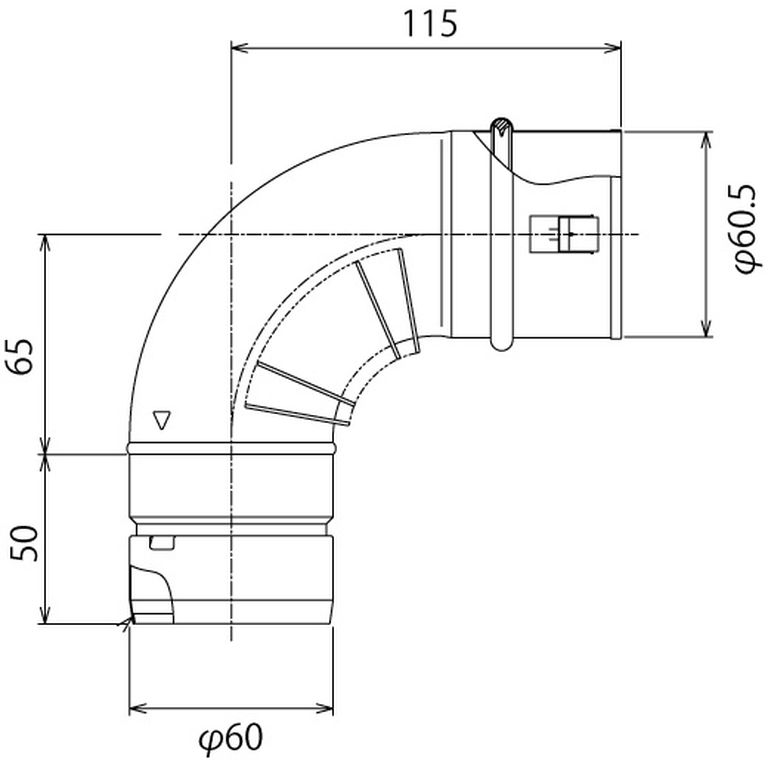

φ60SKP90°トールエルボ

品 番 内 径  外 径 基準価格
SKP6TE φ60.0 φ60.5 ¥1,650

45°トールエルボのラインナップ

「45°トールエルボ」は1個から当日出荷!

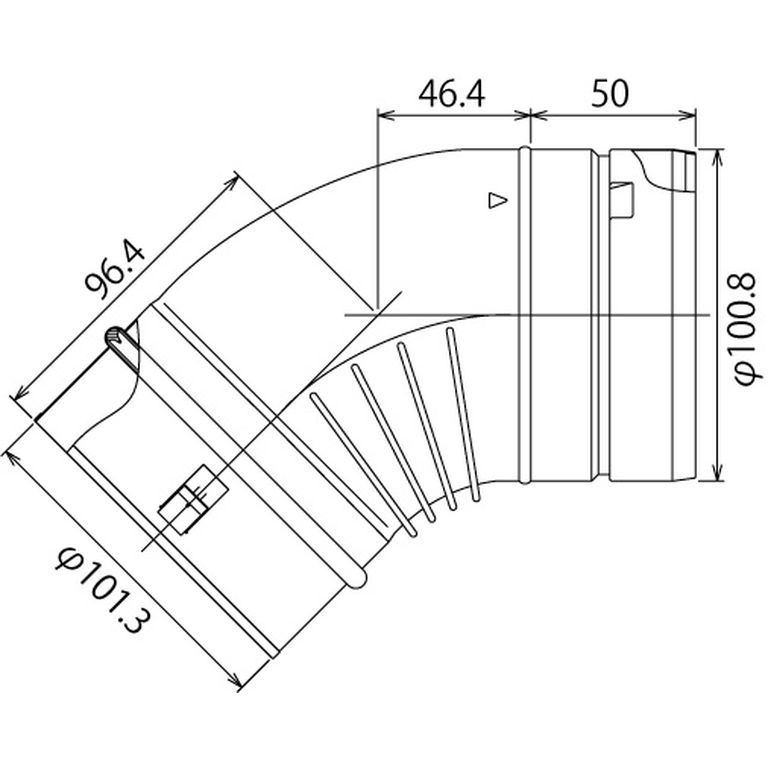

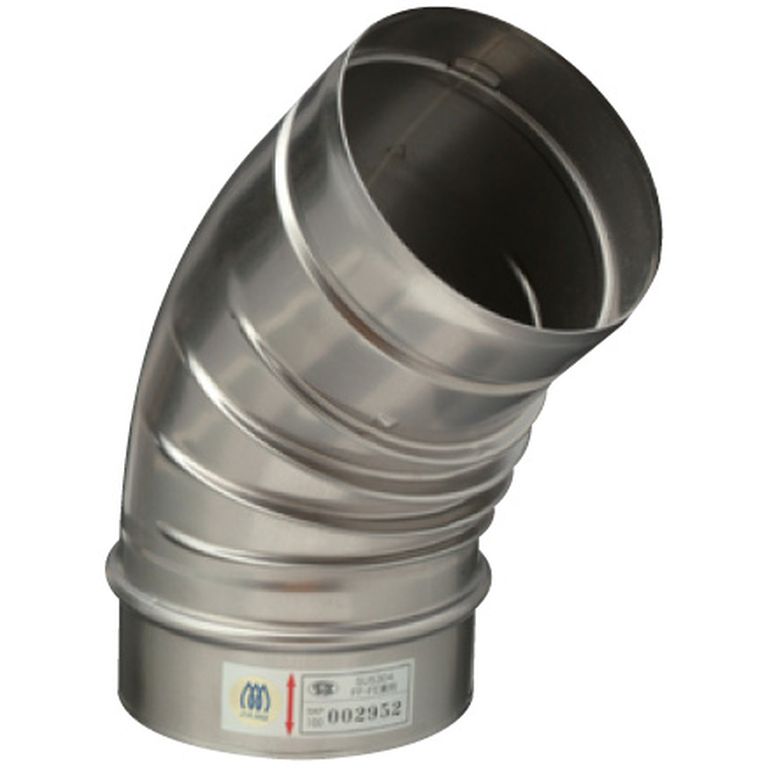

φ100SEP45°トールエルボ

品 番 内 径  外 径 基準価格
SEP10TE4 φ100.8 φ101.3 ¥3,480

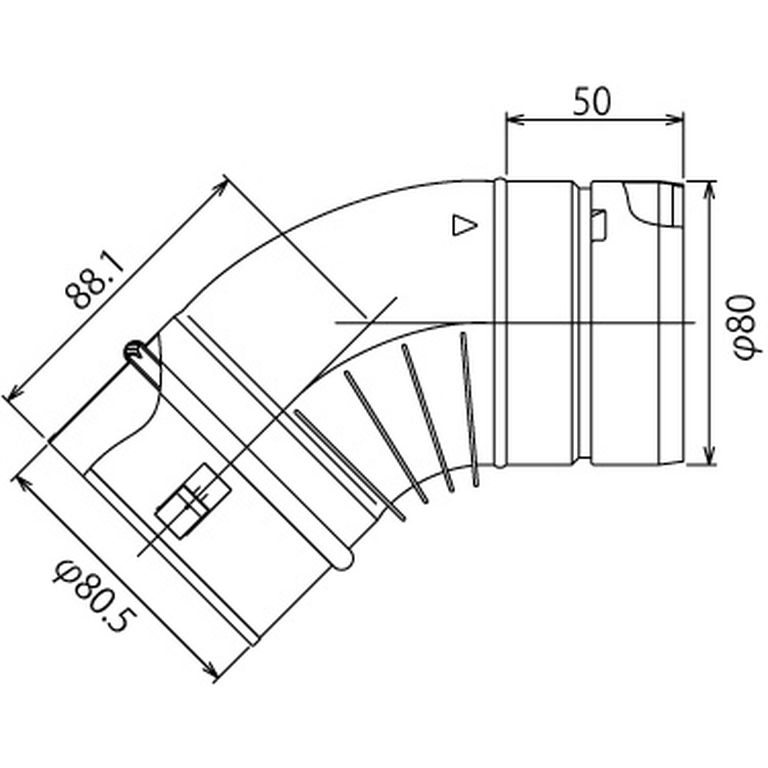

φ80SEP45°トールエルボ

品 番 内 径  外 径 基準価格
SEP8TE4 φ80.0 φ80.5 ¥2,160

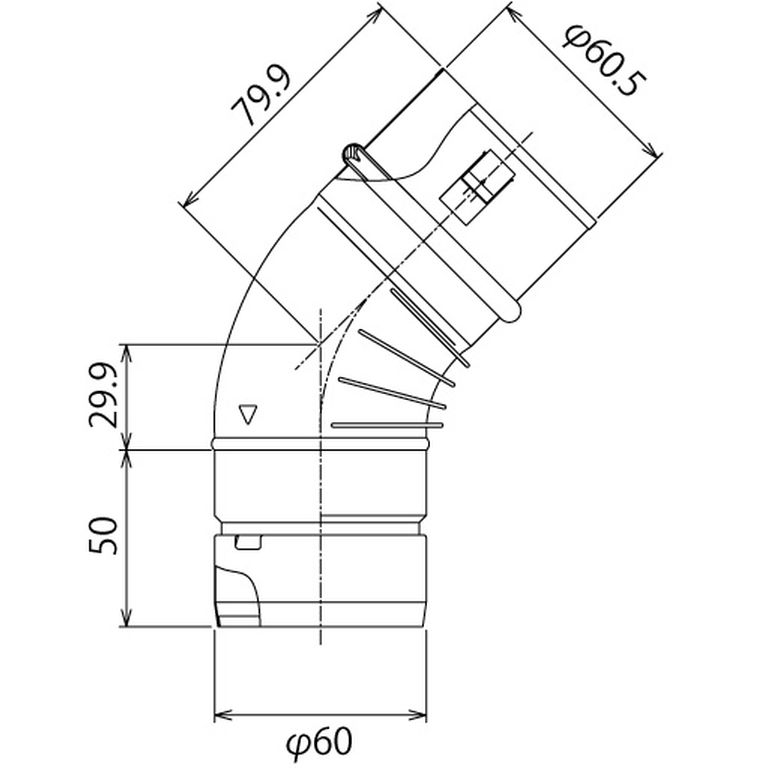

φ60SKP45°トールエルボ

品 番 内 径  外 径 基準価格
SKP6TE4 φ60.0 φ60.5 ¥1,650

まとめ

機器メーカーが定める給排気延長距離管は7m4曲がりが一般的ですが、「トールエルボ」をご使用いただければ直管で約1.5~2m相当の延長が可能です。わずかな投資で排気延長距離を確保できるのがトールエルボです。また、φ80、φ100のトールエルボはガス衣類乾燥機の排湿筒としても推奨されておりますので、是非この機会にご使用してみはいかがでしょうか。
