作業効率UP!グリップの色別・圧着工具選びのポイント

実際の施工現場では、第二種電気工事士の技能試験で習得した「小」や「中」のリングスリーブ用圧着工具だけでは対応できないシチュエーションが日常茶飯事です。多種多様な圧着端子の選択や「大」サイズのリングスリーブへの対応が、よりスムーズな施工や生産性向上のカギを握っています。この記事では、マルチ型から端子ごとの最適解を導き出す圧着工具の選び方をご紹介します。

※この記事は2023年6月5日に公開しましたが、商品を追加して2023年9月19日に再公開しました。

グリップの色で圧着工具を迅速識別!

電気工事の現場では、多様な圧着端子が登場します。その中で、リングスリーブ用の圧着工具は、メーカーを問わず、JIS規格で黄色のグリップとして明確に定められています。この統一色により、瞬時に必要な工具を選択することができます。しかし、リングスリーブ以外の端子、例えば裸・絶縁端子や絶縁被覆付閉端子用の圧着工具に関しては、一貫した色の規定は存在しないため、選択時の迷いやミスが生じることも少なくありません。

グリップの色で選ぶ、時短&確実な圧着工具

これらの端子に対応する圧着工具の中から、グリップの色によって端子を迅速に識別できる商品を特集します。色での識別が可能な工具を選ぶことで、工事士はより迅速かつ確実に作業を進めることが可能となります。

リングスリーブには黄色グリップのJIS準拠モデル「圧着工具(品番:AK17A)」

「圧着工具(品番:AK17A)」は1丁から当日出荷です。

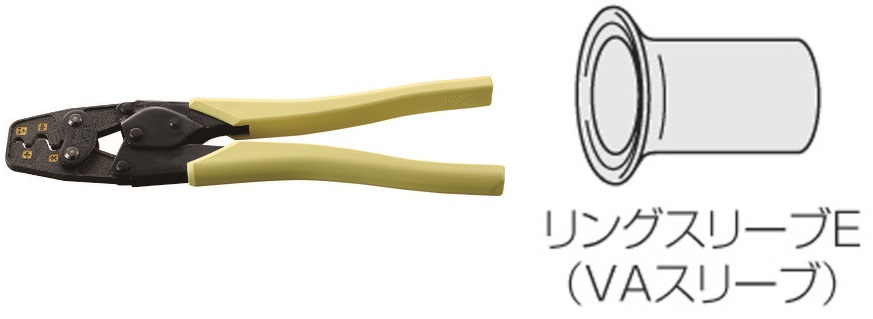

ロブテックス製の「圧着工具(品番:AK17A)」JIS C 9711規格に準拠した品です。技能試験で主に使用されるリングスリーブ「小」「中」だけでなく、「大」にも対応しており、現場実務でもその効果を発揮します。少し大きいと感じられる方もいらっしゃるかと思いますが、グリップは黄色のエラストマーで一体成型されており、想像以上に握りやすく、手の力を効果的に伝えることができるため、高評価を得ています。

品番 適合品番 全長 質量 基準価格
AK17A E-S、E-M、E-L 277mm 460g 5,180

進化を遂げたポケットサイズのミニ圧着工具:多機能性と操作性を兼ね備えた「AK1MA2」



「ミニ圧着工具(品番:AK1MA2)」は1丁から当日出荷です。

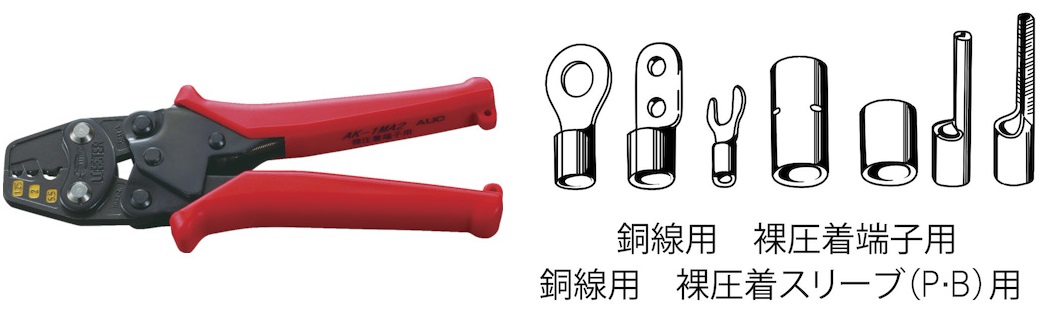

ロブテックス製の「ミニ圧着工具(品番:AK1MA2)」は、ロングセラーモデル「AK1MA」をさらに進化させた、コンパクトでポケットに収納可能なミニサイズの工具です。従来の1.25㎟や2.0㎟に5.5㎟を新たに追加し、機能性が増しているにも関わらず、価格はお求めやすい設定となっています。また、このミニサイズの圧着工具もJIS認証を取得しており、ダイスが正しく圧着されるまで開くことのない「成形確認機構(ロック)」を備えています。操作性を追求した赤色のエラストマーグリップは手にしっかりフィットし、端子の仮押さえも片手でスムーズに行えます。対応する圧着端子は、丸形裸圧着端子Y型裸圧着端子裸圧着スリーブ(突合せ)裸圧着スリーブ(重ね合せ)など、種類も豊富で使用範囲が広いです。

品番 圧着サイズ(㎟) 全長 質量 基準価格
AK1MA2 1.25、2、5.5 172mm 260g ¥5,030

多機能かつ確実性重視!裸圧着端子・スリーブ対応の「 圧着工具(品番:MH-14)」

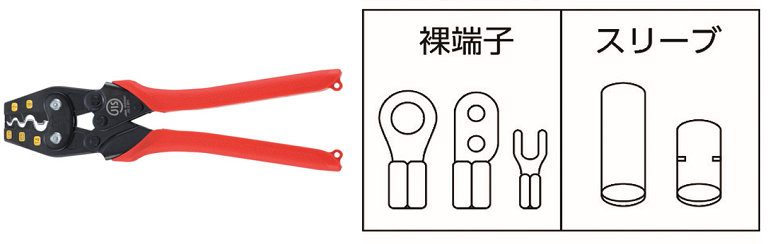

マーベル工業製の「裸圧着端子・スリーブ用 圧着工具(品番:MH-14)」は、裸圧着端子とスリーブ(スリーブP・B)の2種類に対応した多機能な圧着工具です。幅広い電線抱合容量0.25~16.78㎟に適応し、特に8㎜や14㎜の電線圧着にも使用することができます。刃部分には、圧着マークが明瞭に印字されているため、適合端子の確認が簡単に行え、誤って不適合な端子を使用するリスクを低減します。さらに、正確な圧着が行われるまでダイスが開放しない「成形確認機構(ロック)」が組み込まれており、作業の信頼性を高めるサポートを提供します。

品番 圧着サイズ(㎟) 全長 質量 基準価格
MH-14 1.25、2、5.5、8、14 243mm 400g ¥9,530

狭所での作業も楽々!コンパクト設計の絶縁被覆付閉端接続子用「圧着工具(品番:AK25MA)」

「圧着工具(品番:AK25MA)」は1丁から当日出荷です。

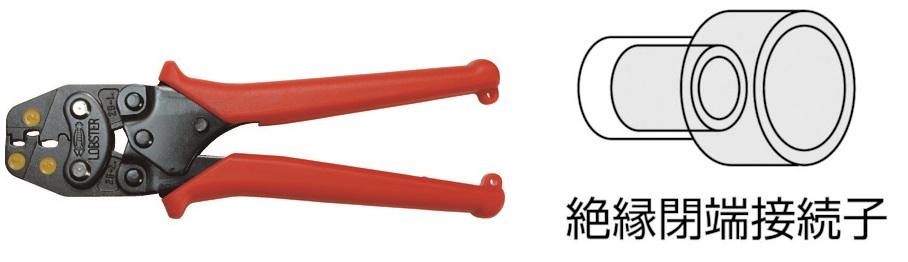

ロブテックス製の「圧着工具(品番:AK25MA)」は、用途を特定の絶縁被覆付閉端接続子に特化させることで、ハンドプレス部をコンパクトに設計しました。その結果、軽量かつ小型のボディが実現され、取り扱いが格段に向上しました。短めのハンドルは手に優しい赤色のエラストマー材でグリップ部分が覆われている為、手の形にしっかりとフィットし、特に狭いスペースでの作業に最適です。

品番 適合品番 全長 質量 基準価格
AK25MA CE-1CE-2CE-5 194mm 295g ¥8,570

多機能で選ぶ!1丁でマルチに使える圧着工具の最新おすすめ選

これまで「グリップの色で選ぶ、時短&確実な圧着工具」という視点での選定をご紹介しましたが、次は1丁で様々な作業に使えるマルチな圧着工具を中心に、おすすめのアイテムをご紹介します。

絶縁被覆付圧着端子と絶縁被覆付スリーブの2種類対応「圧着工具(品番:MH-032)」

「圧着工具(品番:MH-032)」は1丁から当日出荷です。

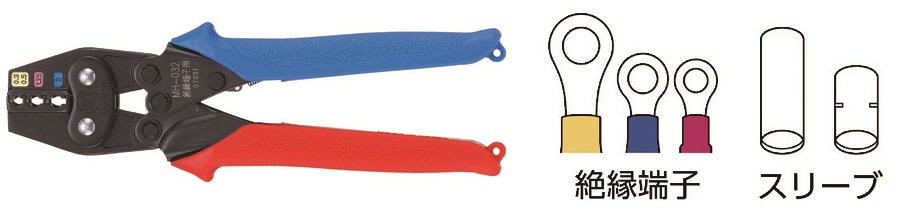

マーベル工業製の「圧着工具(品番:MH-032)」は、その軽量・コンパクトなデザインにより、片手操作が容易となっています。ハンドルを一度握るだけで、端子の仮押さえが簡単にできる構造を採用。さらに、「成形確認機構(ロック)」の機能を持ち、正しい圧着が行われるまでダイスの開放を制限します。JIS規格外の端子への対応が可能でありながら、その品質・性能はJIS製品と変わりません。グリップ部は、絶縁被覆付圧着端子絶縁被覆付スリーブの2種類の圧着端子に適応するため、赤と青の2色のエラストマーで覆われています。

品番 圧着サイズ(㎟) 全長 質量 基準価格
MH-032 0.3、0.5、1.25、2 180mm 250g ¥10,100

圧着・切断・被覆剥きができる簡易型「圧着工具(品番:P-704)」

「圧着工具(品番:P-704)」は1丁から当日出荷です。

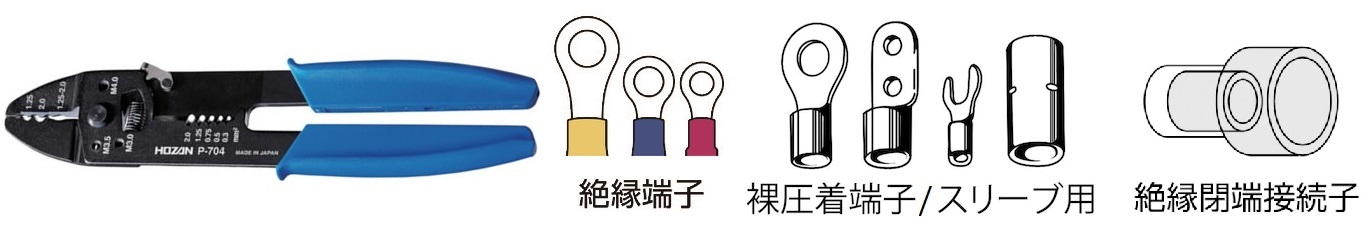

ホーザン製の「圧着工具(品番:P-704)」は多機能を持つ便利な工具です。端子の圧着はもちろん、ビスや電線の切断から電線の被覆剥きまで、この1丁で幅広い作業が可能です。さらに、トグル機構の採用により、軽い力での圧着が実現し、女性を含む多くの方に手軽に扱えます。ビスカッターは3、3.5、4㎟を、ワイヤーストリッパーは0.3、0.5、0.75、1.25、2㎟をサポートしています。

品番 圧着サイズ 全長 質量 基準価格
P-704 1.25、2、CE-1CE-2 205mm 210g ¥3,750

絶縁被覆付閉端接続子と裸端子の2種類に対応「マルチミニ圧着工具(品番:AKM1)」

「マルチミニ圧着工具(品番:AKM1)」は1丁から翌日出荷です。

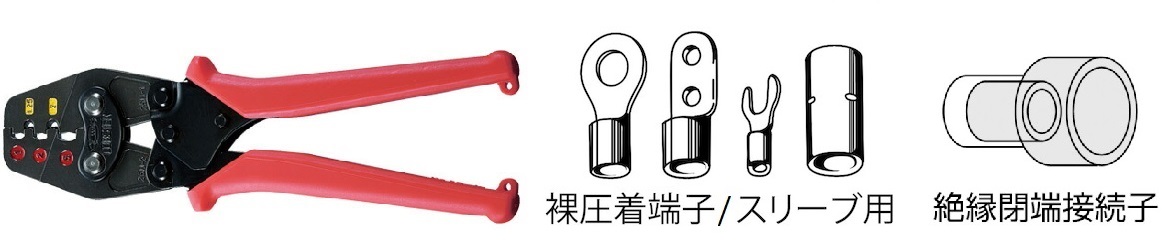

「マルチミニ圧着工具(品番:AKM1)」は、絶縁被覆付閉端接続子と裸端子(スリーブP・B)の2種類に適応した圧着工具です。ダイス刃口はそれぞれ明確に区分けされているため、識別が容易で、誤使用を防ぐことが可能です。前述の「圧着工具(品番:P-704)」と同様に、成形確認機構が付属しているので、安心して使用することができます。

品番 圧着サイズ 全長 質量 基準価格
AKM1 1.25、2、CE-1CE-2CE-5 214mm 325g ¥8,560

まとめ

施工現場の作業効率や適切な工具選択のための手がかりとして、圧着工具のグリップの色が重要な指標となっています。特に、リングスリーブ用の圧着工具はJIS規格に基づき、黄色のグリップとして統一されているため、迅速に適切な工具を選ぶのが容易です。しかし、リングスリーブ以外の端子用の圧着工具は、統一された色の規定が存在しないため、選択ミスのリスクがあります。これに対応するため、様々な圧着工具が色分けされており、例えばロブテックス製の「ミニ圧着工具(品番:AK1MA2)」は操作性を追求した赤色のエラストマーグリップを採用しています。また、マーベル工業製の「圧着工具(品番:MH-032)」は、絶縁被覆付圧着端子と絶縁被覆付スリーブの2種類の対応を明確に示すため、赤と青の2色のグリップを持ちます。このように、グリップの色による識別は、電気工事士が迅速かつ確実に作業を進める上での大きな助けとなってます。
