エアコンのドレン排水をスムーズに流せる逆流防止弁

エアコンの室内機からポコポコと異音がする理由は、屋内外の気圧差によりドレン配管から外気が逆流するからです。場合によっては、虫などの異物が侵入してドレン配管が詰まる事もあります。本稿では、ドレン配管を伝って屋内に逆流する外気、害虫やヤモリ・カエルなどの小動物の侵入を抑制する効果がある逆流防止弁をご紹介いたします。

※2020年5月25日に公開した記事ですが、逆流防止弁に特化し修正して2020年8月18日に再度公開いたしました。

連成計

透明化するドレン継手

ドレン継手を透明化すると「ドレンパイプ(ホース)の接続状況が目視確認できる」というメリットが得られます。接着剤がきちんと塗られているか適正な位置まで継手が挿入されているか、そして小動物が侵入していないか等を見やすくするためです。

透明な逆流防止弁3タイプのメリットと選択のポイント

異音や、異物の侵入を抑制する逆流防止弁の選び方で注意したいのは取付位置です。

ドレンホースの先端、途中のどこにでも取付可能な「ネオクリア」

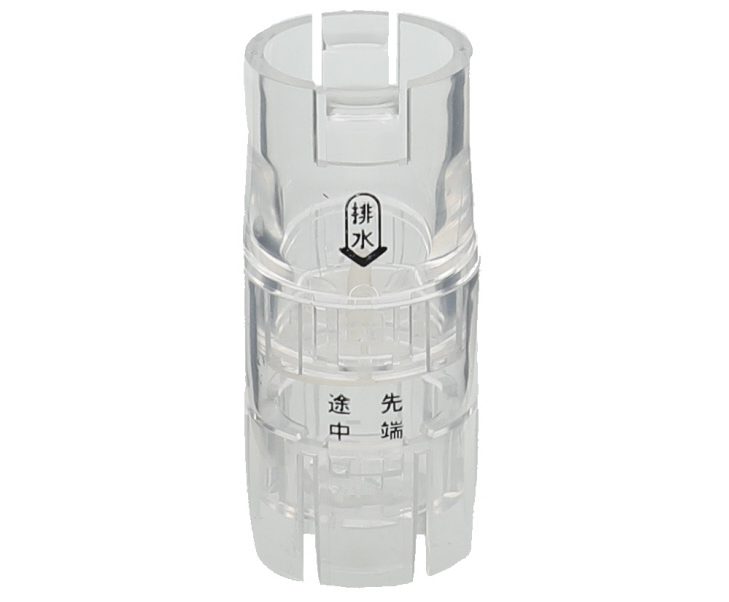

「未来工業ネオクリア(品番:BWHC-1416)」当日出荷可能です。

「未来工業ネオクリア(品番:BWHC-1416)」は、ルームエアコン用ドレンホースの先端、途中に取付可能なタイプです。垂直、斜め、ころがし配管にも使用可能です。ドレンパイプΦ16,20,25に接続する場合は、Φ16ドレンパイプ異径ソケット(品番:NDI-2016)Φネオドレンソケット(品番:NDS-20)Φ25ドレンパイプ異径ソケット(品番:NDI-2520)を介して接続可能です。ドレンホースとドレンパイプのいずれにも使える点がメリットです。しかし、ほとんどドレンホースしか使わない業者様には割高と言えます。

品番 適合 基準価格
BWHC-1416
  • ドレンホース φ14、φ16
  • ドレンパイプ φ16+異径ソケットNDI-2016
  • φ20+ソケットNDS-20
  • φ25+異径ソケットNDI-2520
¥1,090

逆流防止弁の元祖「おとめちゃん」

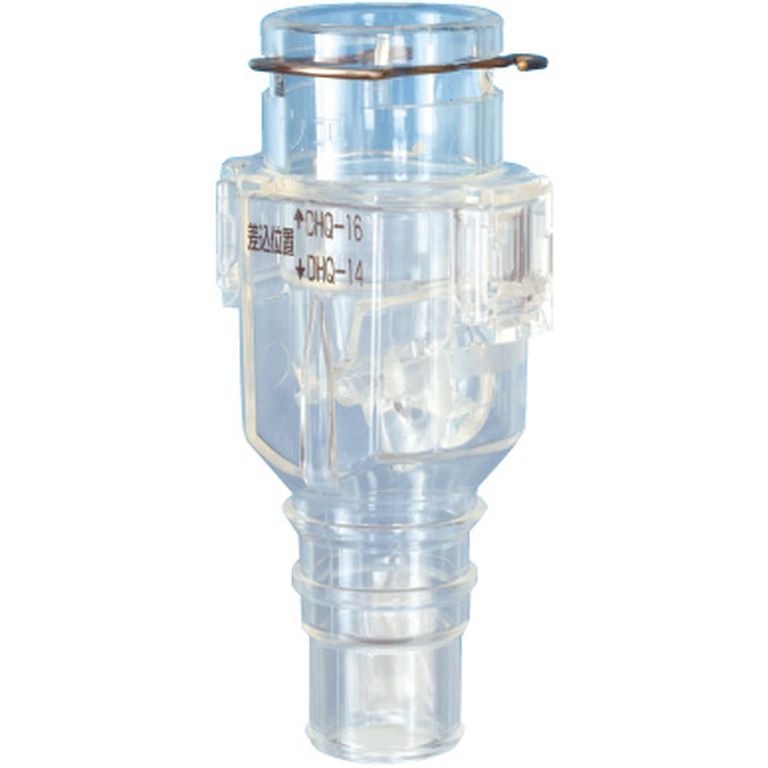

「因幡電工おとめちゃん(品番:DHB-1416)」当日出荷可能です。

実績多数の「因幡電工おとめちゃん(品番:DHB-1416)」は、ドレンホースに接続するタイプです。因幡電工製ハイクオリティドレンホースであればDHQ-14DHQ-16という具合にサイズ別に差し込み位置が印字されており、どこまで差し込めば良いか一目でわかります。価格もこなれているので常備すべき部品と言えます。

品番 適合ホース 基準価格
DHB-1416 DHQ-14DHQ-16 ¥620

冷凍および空調タイプ

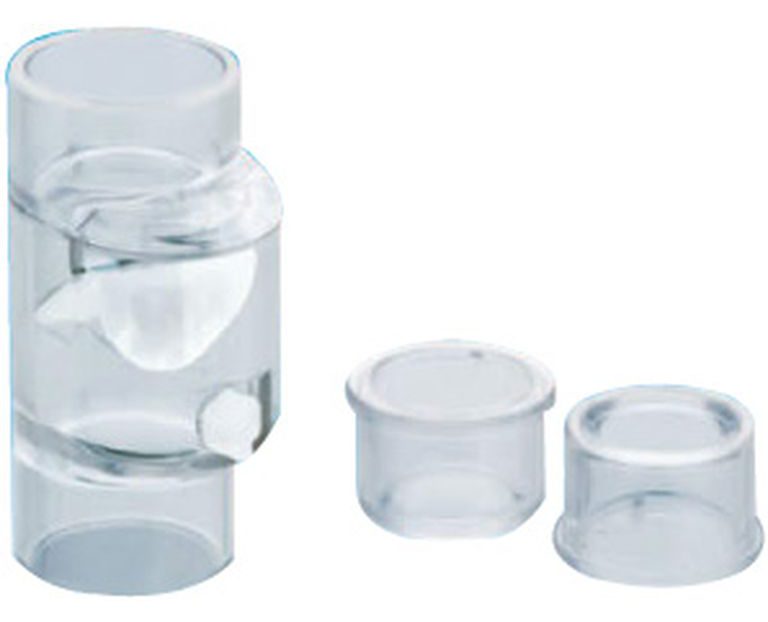

「因幡電工製ドレンパイプ用逆止弁 NDBシリーズ」当日出荷可能です。

「因幡電工製ドレンパイプ用逆止弁 NDBシリーズ」は、冷凍・空調などを主とする業者様にオススメです。ドレンパイプ及びVP管サイズ20~50まで使用できるようラインナップしています。弁の動作が点検できるよう点検口がついているので、異物のつまりはココから除去してください。

品番 適合 基準価格
NDB-20-25 ND-25VP-25 ¥3,000
NDB-30-40 VP-40 ¥3,750
NDB-50 VP-50 ¥4,500

まとめ

ドレン配管を伝って屋内への外気及び害虫、小動物の侵入を抑制する効果がある逆流防止弁は、透明で目視可能なタイプが便利です。それぞれメリットがありますが、ココはシンプルに詰まりが発生しやすいドレンホースに備えて「因幡電工おとめちゃん(品番:DHB-1416)」を常備することをオススメします。室内機よりポコポコ発する異音が気になるユーザーの皆様の問題解決の一助になれば幸いです。
