ウォーターハンマー現象は発生場所に応じた水撃低減器で解消!

配管は樹脂化し、シングルレバー混合栓のハンドルにスローダウン式が増えたことで問い合わせが減少しているウォーターハンマー。一方、今でも給水圧が高いエリアでは、キッチン、ユーティリティー、そしてトイレの壁の中から「ドン」という音がして困っています。本稿では、ウォーターハンマー現象の発生場所が特定できている現場にご提案していただきたい「水撃低減器」をご紹介します。

ベストパーツオンラインショップ

ウォーターハンマー現象は水撃低減器で対処

ウォーターハンマー現象は、その衝撃音のみならず、経年で配管の接続部の破損や緩みなどの影響を与え、終いには漏水原因になります。そうなる前に「水撃低減器」を取り付けて適切に対処しましょう。

発生元は給水配管の末端

ウォーターハンマー現象の発生要因は複合的で「これだ!」と限定することは非常に難しいのですが、大別すれば、「水栓金具の止水方法」「エルボの設置位置」「継手の内径」の3つに分けられます。その発生元は給水配管の末端に急に止水する構造の製品が取付けられているところ。例えば、シングルレバー式(ワンレバー)混合栓、全自動洗濯機、食洗器、そしてトイレ(タンクレスが主)などが発生元として挙げられます。

発生場所により水撃低減器が異なる

ウォーターハンマー水撃低減器は、急に止められた水の勢いを吸収するための装置です。仕組みは、耐久性に優れた特殊樹脂緩衝体が水撃を吸収し低減します。ウォーターハンマー現象の発生元に最も近い給水管に設置すれば効果が大きくなりますので、水撃低減器を選ぶ際には接続部に着目してください。

全自動洗濯機付近から音がする場合

洗濯機用水栓の近くに取付けます。1個から当日出荷可能です。

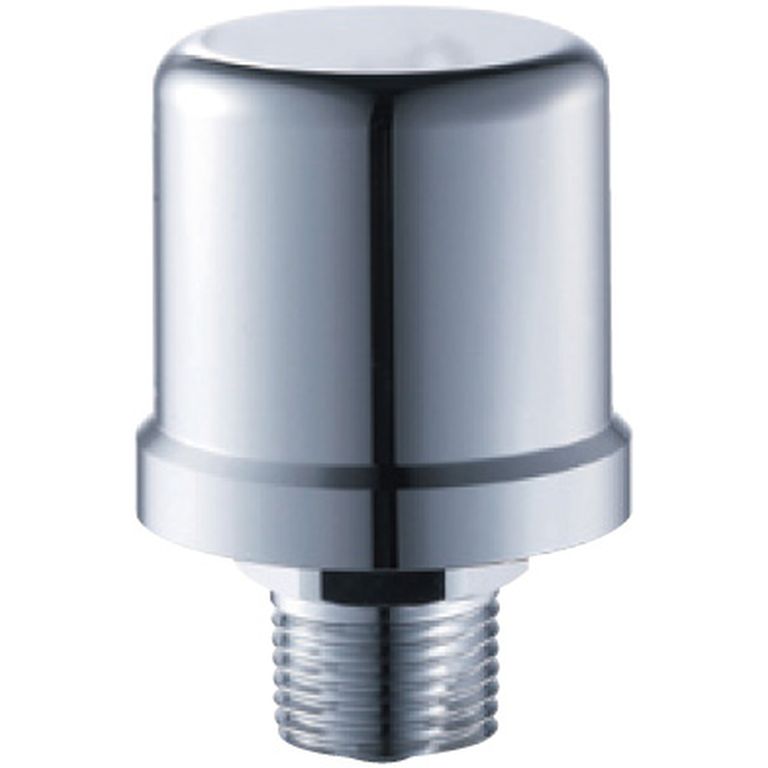

全自動洗濯機が起因の場合は「水撃低減器(品番:U7311-2-13)」を配管途中にチーズ分岐して取り付けします。なるべく洗濯機用水栓の近くで分岐させると効果的です。

品 番 テーパおねじ 基準価格
U7311-2-13 1/2 ¥4,620

シングルレバー式(ワンレバー)混合栓を止めるたびに音がする場合

止水栓と給水管の間に取り付けます。1個から当日出荷可能です。

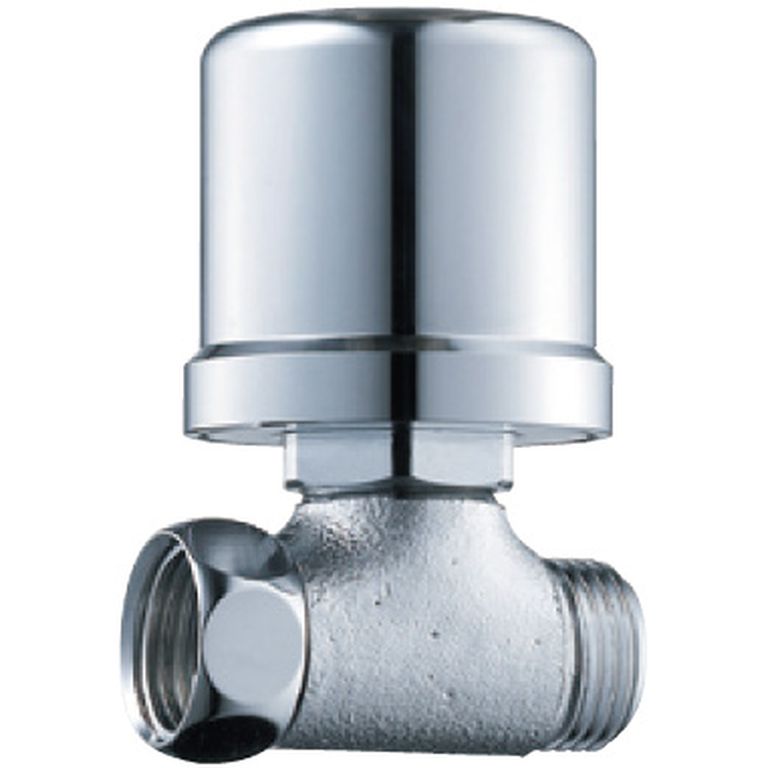

シングルレバー混合栓付近での起因の場合は、「水撃低減器(品番:T1670-13)」を止水栓と水栓金具給水管の間に取り付けします。ちなみに、最近のシングルレバー式混合栓では、急に止水できないよう抵抗がかかるハンドルの商品が発売されていますので、水栓金具そのものを交換する方がより効果的です。

品 番 Gねじ 基準価格
T1670-13 1/2 ¥5,130

全自動洗濯機や食洗機等に分岐している止水栓で吸収させたい場合

ハンドルの代わりに通水、止水ができます。1個から当日出荷可能です。

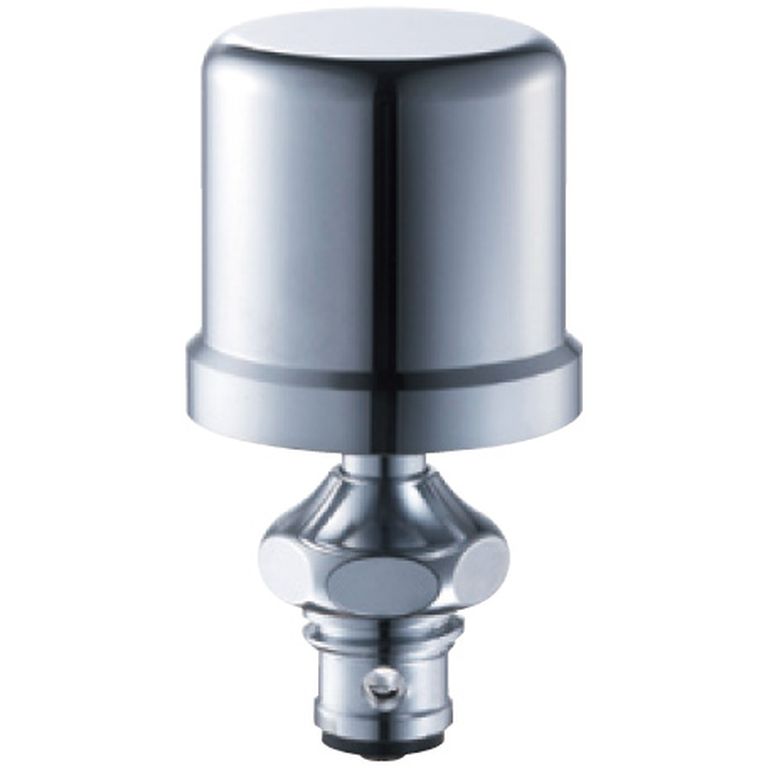

食洗機の場合、シンク下にスペースがなく隠ぺい部のチーズ分岐が難しいことがほとんどです。そのような場合は、止水栓のハンドルを外して「水撃低減器(品番:U7321-13)」を取付てください。ハンドルの代わりに通水、止水と合わせて流量調整も可能な高機能タイプで施工もカンタンです。

品 番 ねじ 基準価格
U7321-13 W24山20 ¥4,660

まとめ

ウォーターハンマー現象を対処しないでいると配管や継手の劣化が進み漏水リスクが高まります。発生場所が特定できている場合は、発生元と思われるシングルレバー混合栓、全自動洗濯機、食洗器、そしてトイレの最も近い給水管に「水撃低減器」を取付けることで効果が見込まれます。是非一度お試しください。
