業務用ガスメーターの施工時間短縮を実現する「メーター架台」

自立設置するガスメーターは、ハヤウマ等のアングル材を組立て設置する方法が長く提唱されてきました。しかしそれには、設計・切断・組立・部品調達と結構手間がかかります。本稿では、設置がカンタンで微調整が利くとても便利な日晴金属製の「メーター架台(MKシリーズ)」をご紹介します。

※この記事は2021年7月1日に公開した記事ですが、校正し直し2022年8月19日に再度公開しました。

人員削減と施工時間短縮を実現

既設配管の業務用マイコンメーターを入替える際、メーターや配管の移設が伴うことがあり、施工者の経験が大きな壁でした。40kg~70kg近くある大型のマイコンメーターを支えるには最低2名、加えて配管の接続を行う人員が1名でトータル3名の人員で作業が必要です。ですが、「メーター架台(MKシリーズ)」を使用すれば2人で安全に作業することが可能になります。

図1:通常、重量のあるマイコンメーターを交換する場合は、3名の作業員が必要でした。

メーターを仮置きできるので、配管接続作業が安全に行える

「メーター架台(MKシリーズ)」を使用する場合、架台を先に組立ておけばメーターを仮置きできるので、重い業務用マイコンメーターを支えることなく、配管の接続作業が行えます。加えて3名必要だった配管作業も2名いれば充分行えますので、他の仕事に手を回すことが可能になります。

高さ、水平、勾配調整もカンタン

図2:メーター設置後も30㎜まで高さの微調整が可能です。

業務用マイコンメーターを「メーター架台(MKシリーズ)」に仮置きした場合、30㎜まで高さを微調整することが可能です。

図3:キャク部のボルトの締付位置により、最大15㎜まで高さ調整をすることが可能です。

ゴムシート、絶縁ゴムが付属しているのでメーターとの絶縁も付属品で対応可能

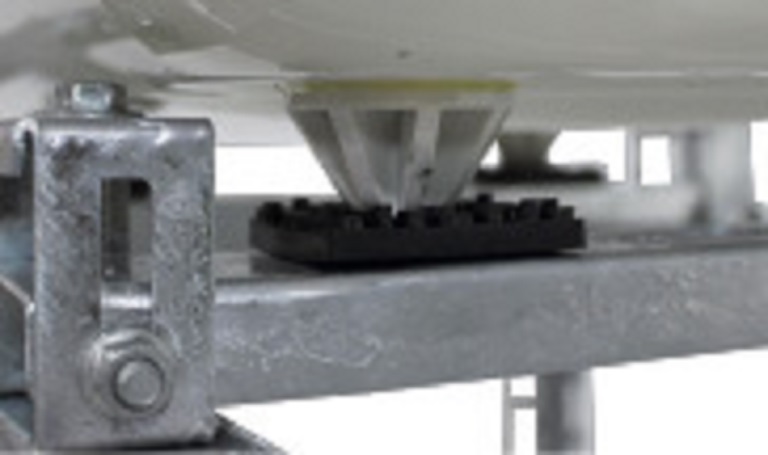

図4:部品調達することなくメーターとの絶縁まで可能です。

「メーター架台(平地置用)(品番:MK-30)」「メーター架台(平地置用)(品番:MK-60)」にはゴムシートが4枚、「メーター架台(平地高置用)」には絶縁ゴムが4個付属しておりますので、部品調達することなくメーターとの絶縁もとることができます。

業務用マイコンメーター25~100号を高さ205~305mmで設置する「メーター架台(品番:MK-30)」

「メーター架台(平地用)(品番:MK-30)」は1台から翌日出荷可能です。

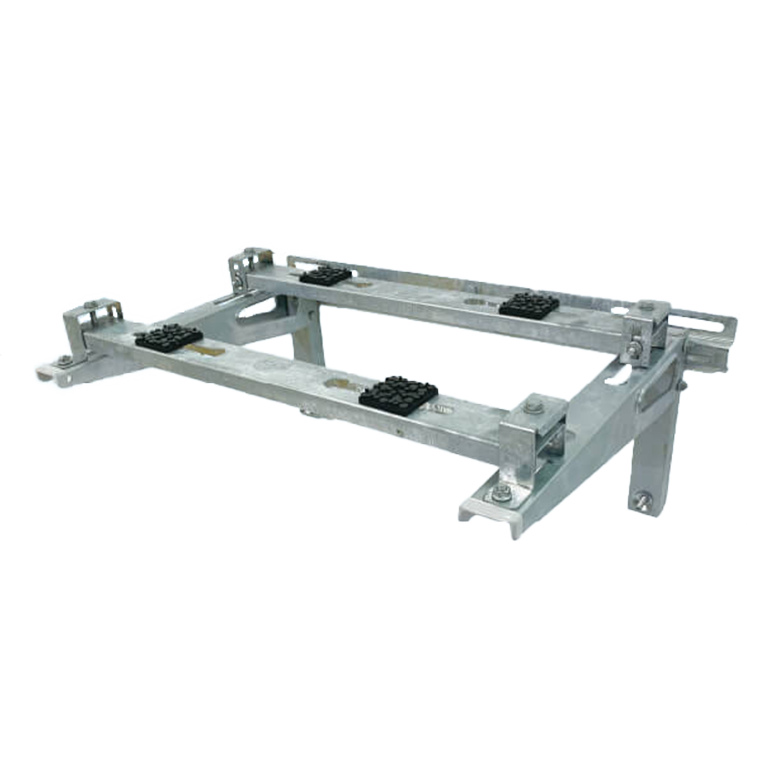

業務用マイコンメーターの25~100号まで設置できる平地置仕様の「メーター架台(平地置用)(品番:MK-30)」。任意の幅で設置ができる為、様々なサイズのメーターに対応します。また、ゴムシートが4枚付属しておりますので、メーターとの絶縁も部品調達することなく可能です。基礎への固定はM10のアンカーを使用して下さい。

品番 適合メーターサイズ 高さ 奥行 水切り勾配 基準価格/台
MK-30 25号~100号 任意 205~345mm 446mm 0~10° ¥29,700

業務用マイコンメーター25~100号を高さ402~602mmで設置する「メーター架台(品番:MK-60)」

「メーター架台(平地用)(品番:MK-60)」は1台から翌日出荷可能です。

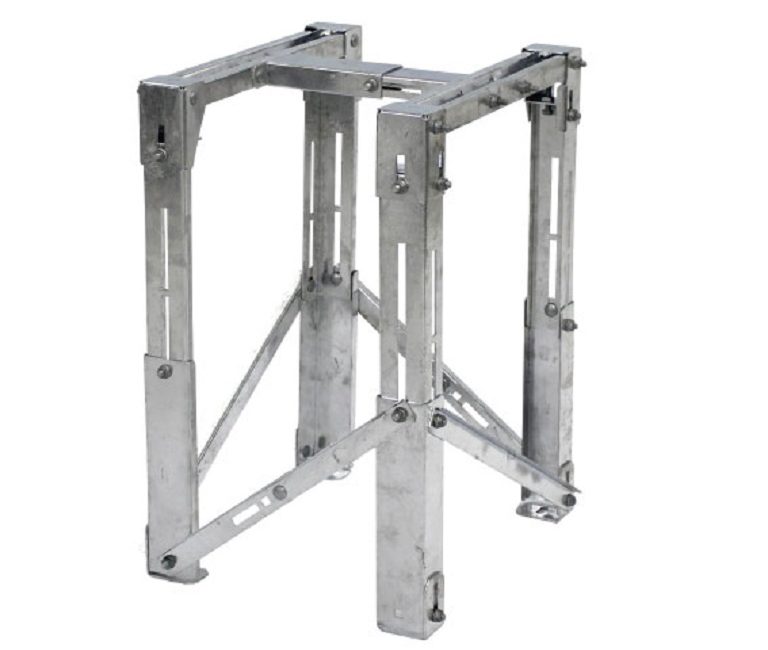

「メーター架台(平地置用)(品番:MK-60)」は高さ402~602の間で調整できるので、積雪の多い地域にオススメです。高さを出す分、架台の形が変わっていますが、「メーター架台(平地置用)(品番:MK-30)」との違いは、高さのみになります。高さが205~305㎜の場合は、「メーター架台(平地置用)(品番:MK-30)」、402~602㎜の間で設置したい場合は、「メーター架台(平地置用)(品番:MK-60)」を選定して下さい。こちらも基礎への固定はM10のアンカーを使用して下さい。

品番 適合メーターサイズ 高さ 奥行 水切り勾配 基準価格/台
MK-60 25号~100号 402~602mm 254~345mm 446mm 0~5° ¥34,380

700以上の高さで据付したい場合は、「メーター架台(品番MK-90M・MK-90L)」

寒冷地にニーズが多い「平地高置用メーター架台(品番:MK-90M)」は、1台から翌日出荷可能です。

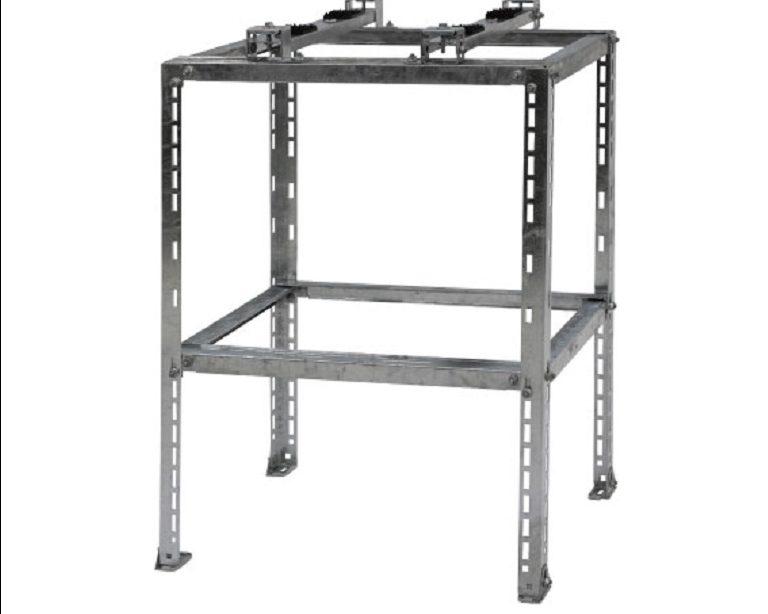

「平地高置用メーター架台(品番:MK-90M)」は、業務用マイコンメーターの25号と40号専用の高置き架台です。メーターを乗せるベースが横方向に自在にスライドするので各種大きさのメーターに対応できます。一方、「平地高置用メーター架台(品番:MK-90L)」は、業務用マイコンメーターの60号と100号専用の高置き架台という設定です。もちろん、仮置き後の微調整機能が付いています。基礎への固定はM10のアンカーを使用して下さい。

品番 適合メーターサイズ 高さ 奥行 水切り勾配 基準価格/台
MK-90M 25号・40号 742~962mm 540mm 433mm 0~10° ¥31,250
MK-90L 65号・100号 700mm ¥34,380

まとめ

業務用マイコンメーターの設置は、経験豊富な施工者が必要でした。さらに、ハヤウマなどのアングル材で架台を製作すると、仮置き後に高さ方向や奥行き方向への微調整が難しく、組み直しや切断加工、そして錆止め加工が発生しますので時間と労力がかかります。しかし、今や仮置き後に高さ方向や水平方向の微調整、水切り勾配への角度対応ができる「メーター架台(MKシリーズ)」を使うことで、施工者の経験の問題もカバーできるようになりました。かつてハヤウマで製作していた頃と違い、設計・切断・部品の調達をする事なく業務用マイコンメーターを取り付けられる「メーター架台平地置用(MKシリーズ)」を使用して、時間短縮・安全・人員削減をしてみてはいかがでしょうか。
