工具いらずの簡単施工!ステンレス配管用ワンタッチ継手「イノクイック」

小さくて扱いやすいモルコジョイント。便利な反面、専用工具が入らない狭い場所では苦労することがあります。本稿では、給湯器の入替えやリフォームにステンレス薄肉鋼管を使用する現場で、工具を必要とせず差し込むだけで接続可能なワンタッチ継手「イノクイック」をご紹介します。

※2019年4月8日に公開した記事ですが、一部修正を加え2020年9月5日に再度公開いたしました。

イノクイックの登場で大変革

モルコジョイントが発売されたのは約40年前。公団住宅にステンレス配管が採用され始めると、それまで亜鉛メッキ鋼管やラインニング管のねじ込みか銅管のロウ付けに限られていた接合方式と違い、専用プレス工具さえあれば誰でも短時間で施工できると評判になり着実に普及してきました。

その後、大型物件向け「ダブルプレス」の仕様が加えられましたが、架橋ポリエチレン管にワンタッチ継手が発売され施工性で水をあけられたことへの反省を踏まえ、ステンレス配管のワンタッチ化を目指して登場したのが「イノクイック」です。

工具いらずのワンタッチ接合を可能にした「イノクイック」

ステンレス薄肉鋼管を差し込むだけのワンタッチ継手「イノクイック」は、工具を使用しないので狭小スペースでもラクラク施工できます。グラブリング(歯付座金)がパイプをしっかりととらえ引き抜き阻止力にも優れているため、管内圧力は1.0MPaまで対応しています。もちろん日本水道協会認証登録品で、使用条件は流体温度80℃以下の屋内給水給湯配管に適してます。

施工時間を短縮可能にする。「イノクイック」のラインナップ

給湯器の入替えやリフォームで既存配管がステンレス配管の場合に便利な「イノクイック」ですが、新築で使いたくなるほどラインナップが充実しています。

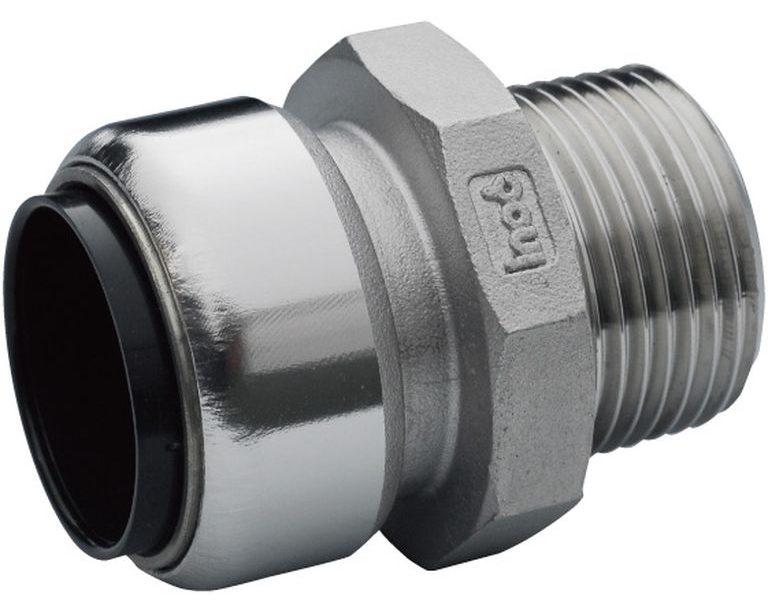

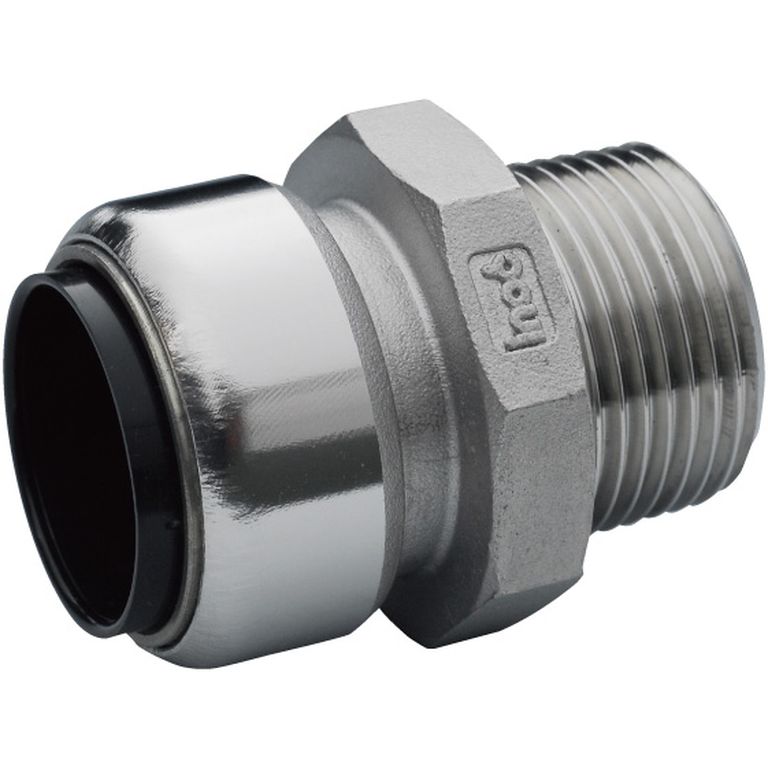

オスネジアダプタ



テーパめねじに接続します。1個から当日出荷可能です。

品 番 呼び径 基準価格
IQSMA-13SU 13Su ¥1,300
IQSMA-20SU 20Su ¥1,580
IQSMA-25SU 25Su ¥2,000

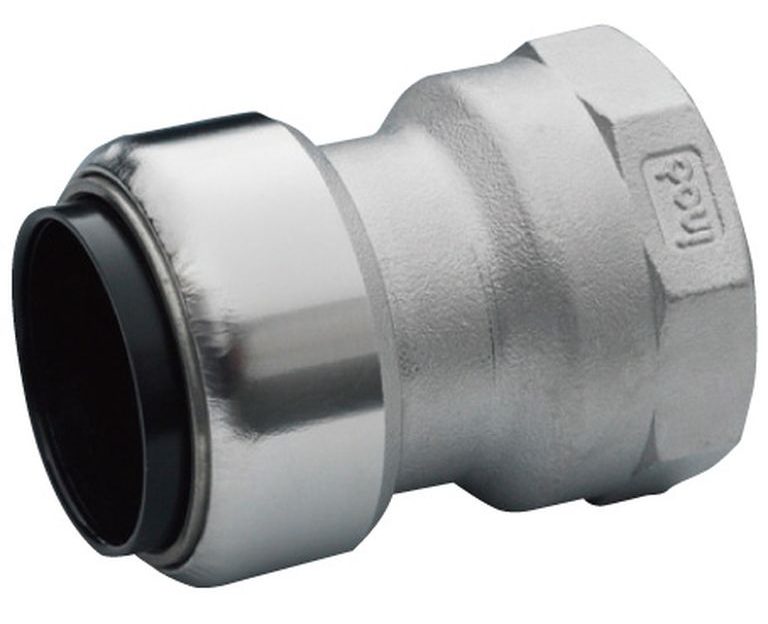

メスネジアダプタ

テーパおねじに接続します。1個から当日出荷可能です。

品 番 呼び径 基準価格
IQSFA-13SU 13Su ¥1,440
IQSFA-20SU 20Su ¥1,720
IQSFA-25SU 25Su ¥1,980

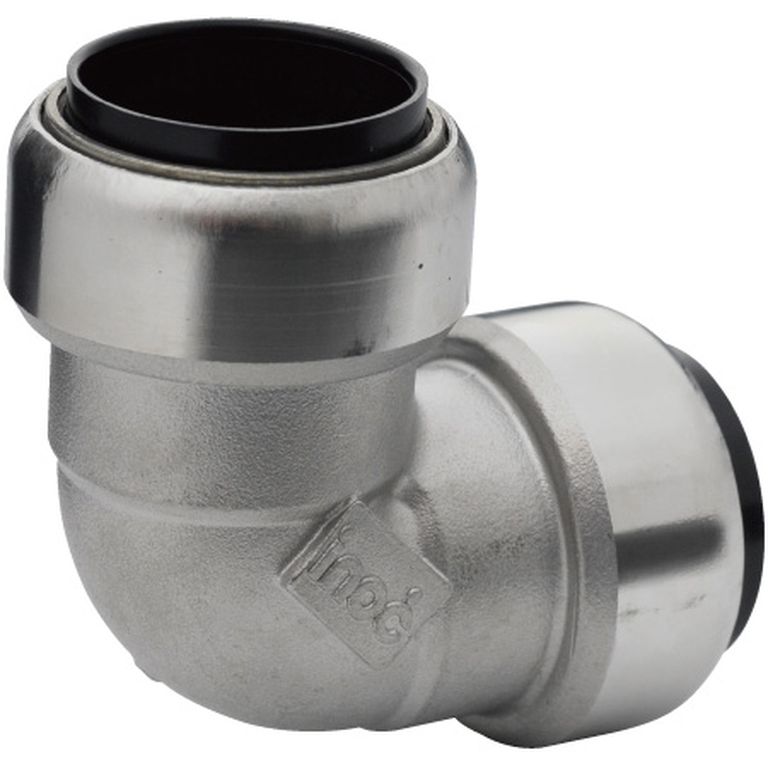

エルボ

ステンレス薄肉管どうしを接続します。1個から当日出荷可能です。

品 番 呼び径 基準価格
IQ90L-13SU 13Su ¥1,440
IQ90L-20SU 20Su ¥1,720
IQ90L-25SU 25Su ¥1,980

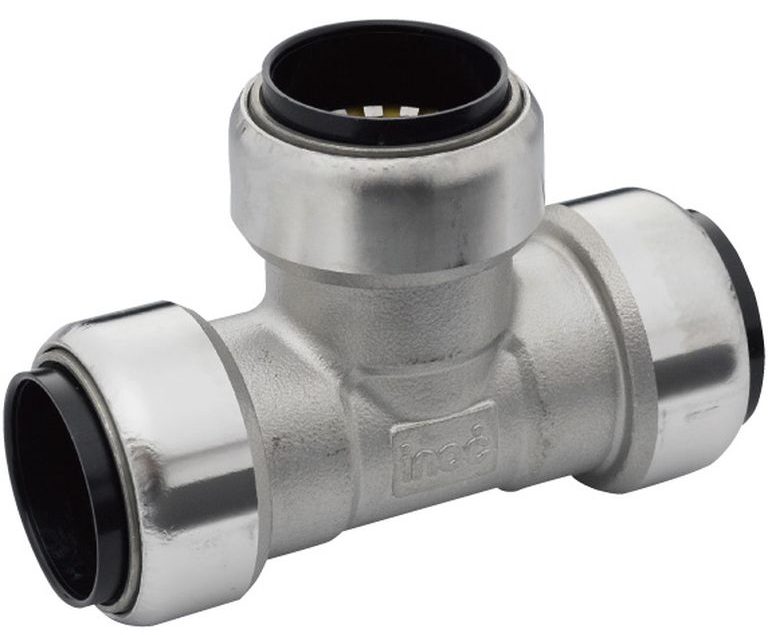

チーズ

ステンレス薄肉管を分岐します。1個から当日出荷可能です。

品 番 呼び径 基準価格
IQT-13SU 13Su ¥2,460
IQT-20SU 20Su ¥2,920
IQT-25SU 25Su ¥3,630

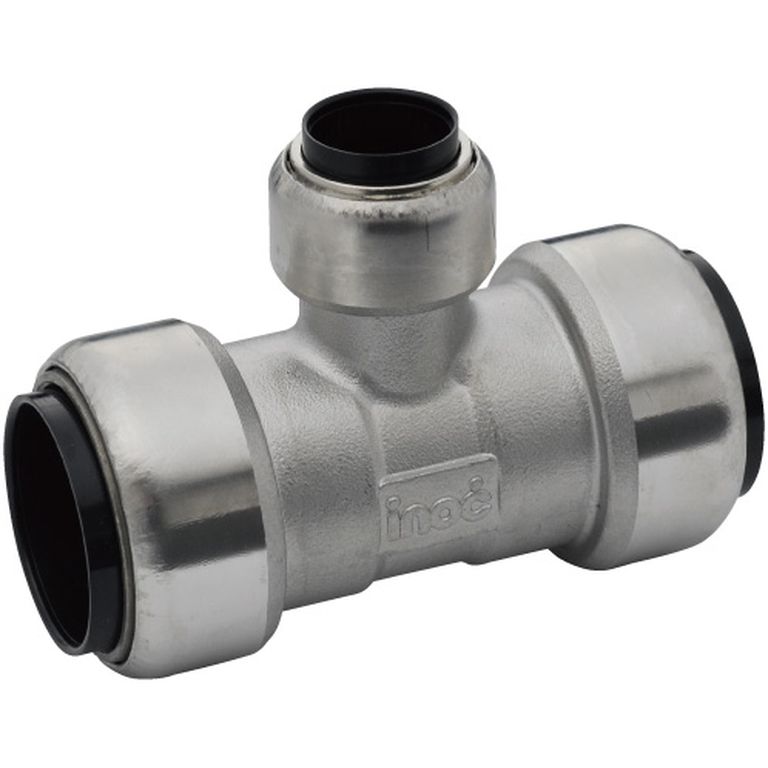

異径チーズ

ステンレス薄肉管を分岐します。1個から当日出荷可能です。

品 番 呼び径 基準価格
IQRT-2013 20×13×20 ¥3,800
IQRT-2513 25×13×25 ¥4,650
IQRT-2520 25×20×25 ¥4,650

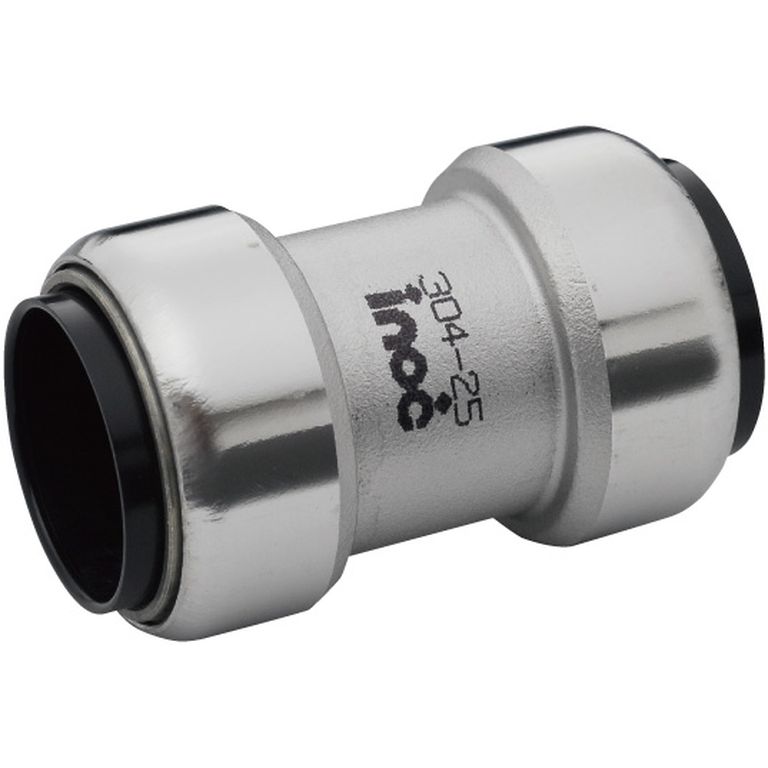

ソケット

ステンレス薄肉管どうしを接続します。1個から当日出荷可能です。

品 番 呼び径 基準価格
IQS-13SU 13Su ¥1,210
IQS-20SU 20Su ¥1,620
IQS-25SU 25Su ¥2,000

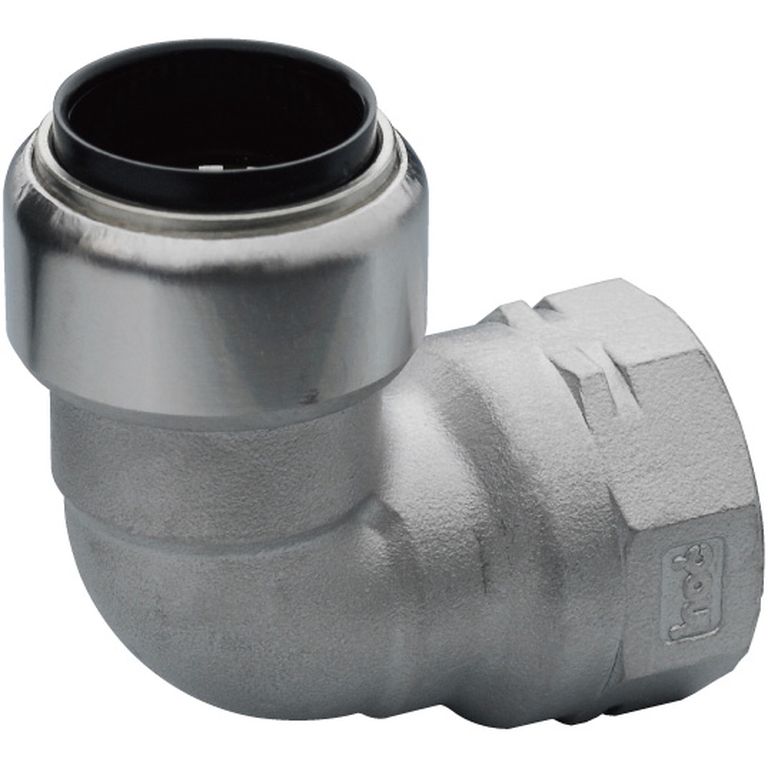

給水栓エルボ

給水栓を接続します。1個から当日出荷可能です。

品 番 呼び径 テーパめねじ 基準価格
IQLW-13SU 13Su 1/2 ¥1,620
IQLW-20SU 20Su ¥1,990
床出しソケット



給水栓を接続します。1個から当日出荷可能です。

品 番  呼び径 テーパめねじ 基準価格
IQSZ-13SU 13Su 1/2 ¥2,920
IQSZ-20SU 20Su ¥3,330

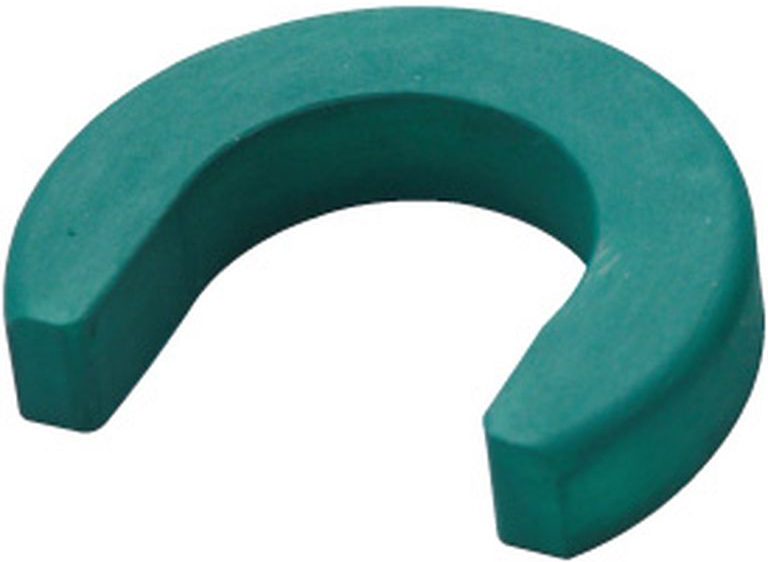

取り外し工具「リムーバー」



「リムーバー(品番:IQ-JH4)」1個から当日出荷可能です。

専用の取り外し工具「リムーバー」を使用することによって、ワンタッチ継手では珍しい取り外して再利用が可能な継手です。残念ながら一度取り外した継手はメーカー保証を受けることはできませんが、それでも高価な継手ですから圧力試験をかけて問題がなければ再利用したいものです。

品 番 呼び径 基準価格
IQ-JH4 13Su ¥100
IQ-JH6 20Su ¥100
IQ-JH8 25Su ¥100

 まとめ

ステンレス配管のワンタッチ接合を実現した継手「イノクイック」は、工具が入らないような狭い箇所の施工に便利です。その施工性から新築現場はもとより、特にリフォーム現場で既存配管がステンレス薄肉鋼管の場合にオススメします。
