空調機の屋外ドレン勾配を思い通りに調整できる「平面自在コーナー」

空調機設置工事では、屋外の冷媒管とドレン配管をスリムダクトと平面コーナーを用いて室外機まで導きます。一方、平面コーナーの曲げ角度は90°と45°と限定的なので、ドレン勾配を確保するためのパーツとはいえません。本稿では、系統ごとに使いたい5°刻みで勾配を調整できる「平面自在コーナー」をご紹介します。

※この記事は2020年8月17日に公開した記事ですが、校正し直し2022年3月15に再度公開しました。

ドレン水の道をデザインする

これまであまり意識してこなかったルームエアコンのドレン勾配。昨今、室外機設置スペースが最小化できると人気のマルチエアコンは、室外機1台で最大5台の室内機が運転できるようになりました。こうなると、各室内機から1台の室外機に向けて冷媒管やドレン配管を集める必要があります。もちろん、一般的なルームエアコンであっても、狭小住宅の場合は室外機を一カ所に集めざるを得ません。新築時は隠ぺい配管で施工するケースもありますが、買換えやリフォームの場合は屋外配管が現実的な選択肢。その場合、問題になるのがドレン排水の勾配角度調整です。

勾配を1/100に近づけられる「平面自在コーナー」

室外機の設置位置を分散したり、成り行きで調整してきた空調機のドレン勾配も、室内機の台数が多くなると容易ではありません。従来からあるコーナー平面90°コーナー平面45°、そしてフリーコーナーは、障害物を避けるためのパーツです。その点、「平面自在コーナー」は、カンタンに5°刻みでドレン勾配調整ができるうえ、とても美しく仕上げられる便利なアイテムです。

45°~90°の間で5°刻みで勾配を調整

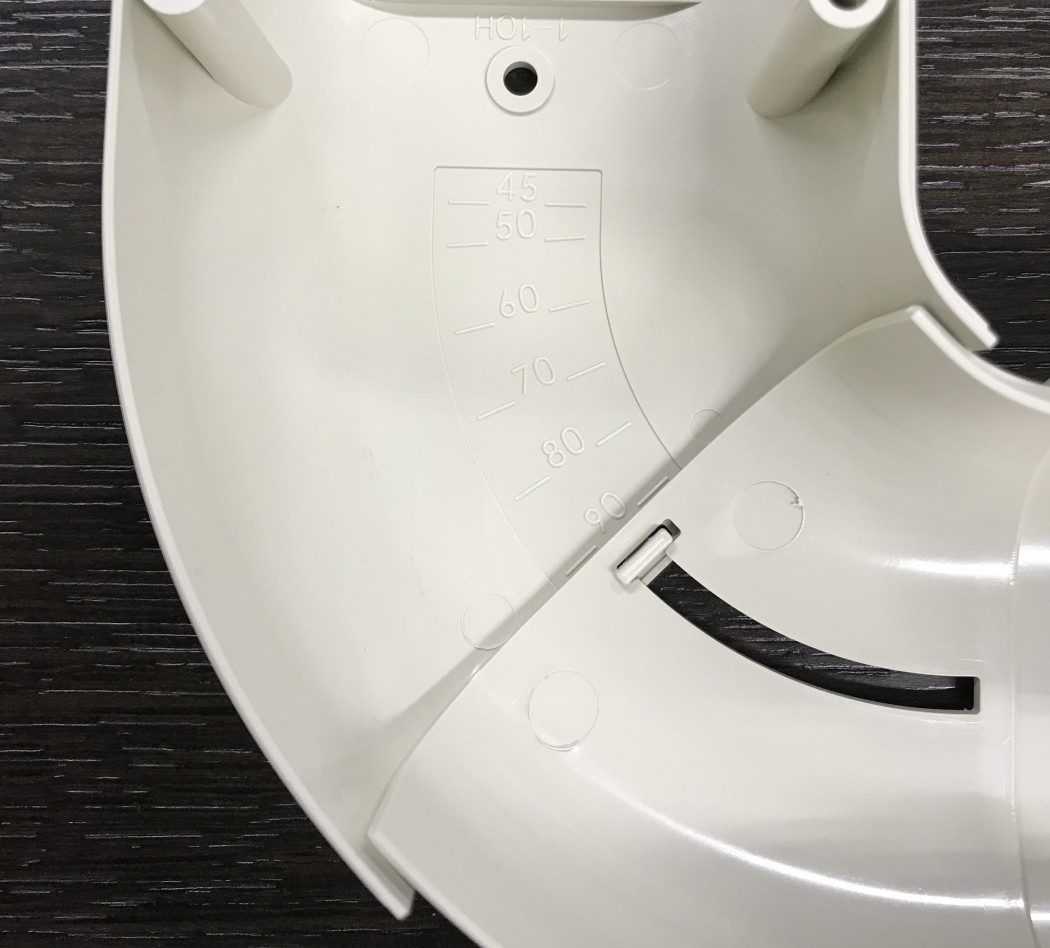

図1:「平面自在コーナー」のベース部には45°~90°間に10°ごとに角度が刻印されていますが、5°毎に固定溝が刻まれています。

角度調整はとてもカンタン。まず、図1の左上ベース部を設置したい壁面にビス固定します。次に図1の右下のベース部を動かし任意の角度に合わせます。動かすと5°毎に刻印された位置でカチッカチッとクリック感が得られます。角度が決まったら右下のベースも壁面にビスで固定するだけです。

仮止めビス付でカバーもカンタン

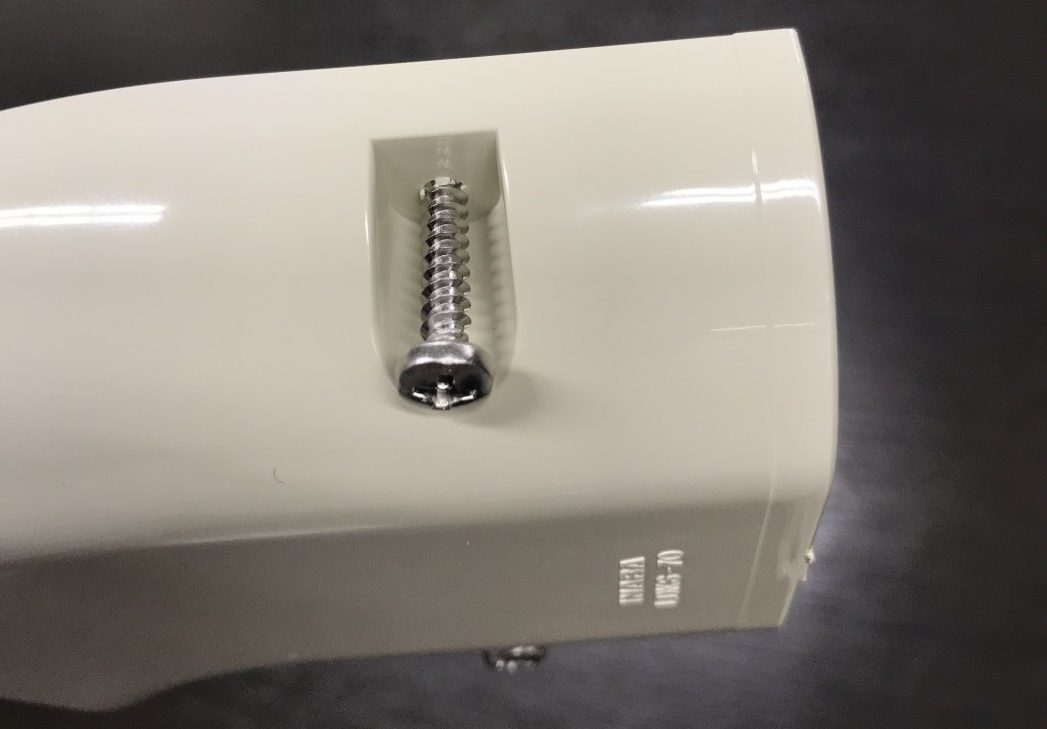

図2:ビスはカバーにあらかじめ仮止めされており、施工中に落下する心配がない。(SD77用・LD70用のみ)

ベースとカバーを固定するために付属しているビスは、施工中に落下して紛失することがない様、仮止めされています。図2のようにひっくり返しても脱落しません。ただし、SD100用と、LD90用はビスは仮止めされておらず、付属品として付いてきますのでご注意ください。

ラインナップ

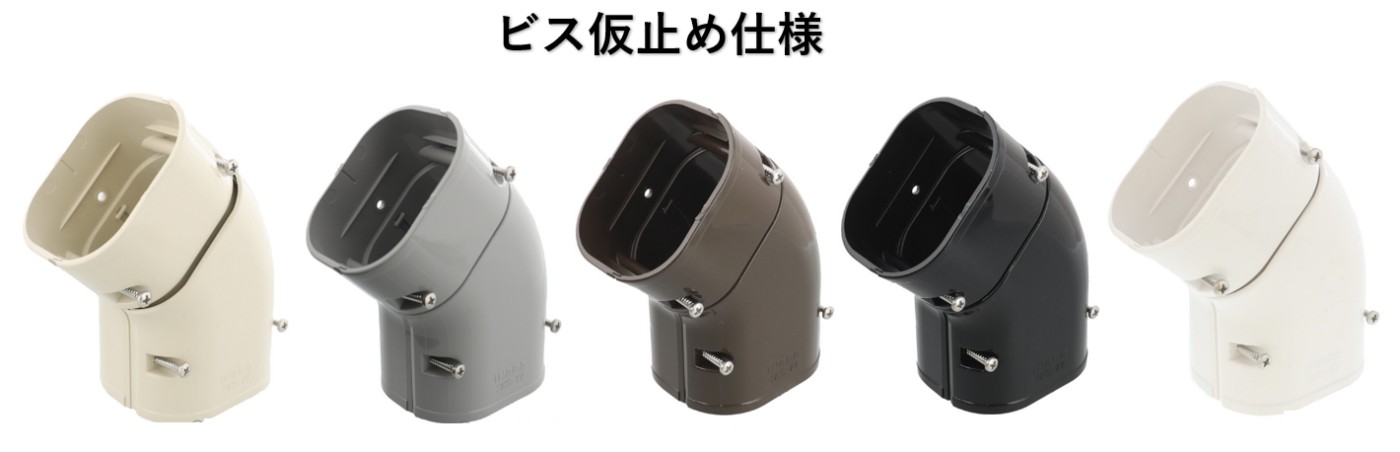

スリムダクトSD77 平面自在コーナー

「SD77 平面自在コーナー」は1個から当日出荷です!」

品番 基準価格
SKS-77/IV アイボリー ¥870
SKS-77/G グレー ¥870
SKS-77/B ブラウン ¥870
SKS-77/K ブラック ¥870
SKS-77/W ホワイト ¥870

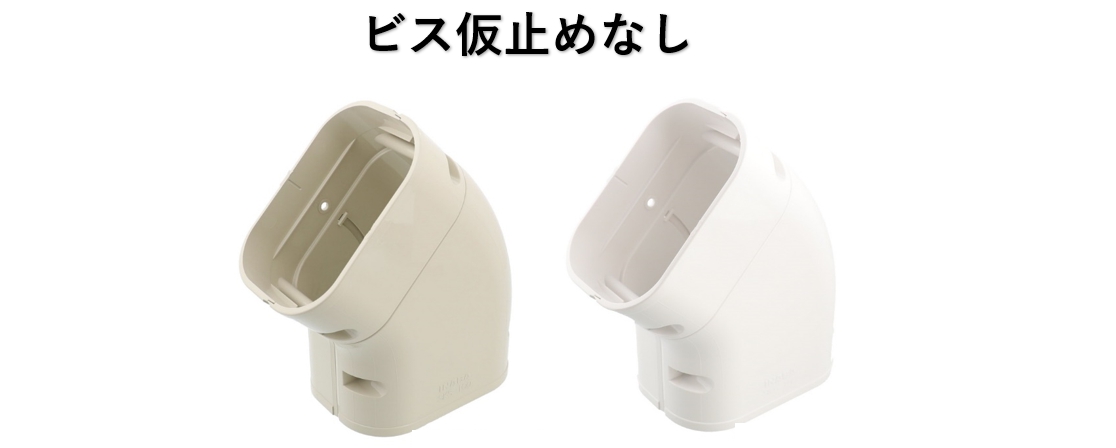

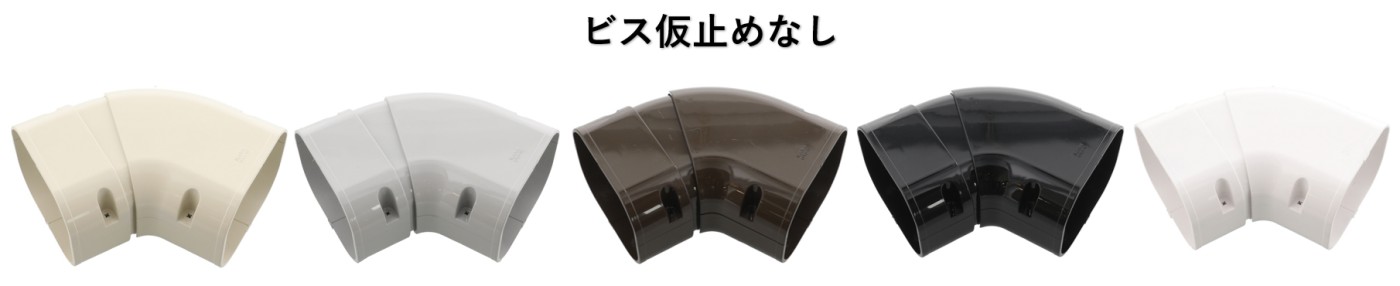

スリムダクトSD100 平面自在コーナー

「SD100 平面在コーナー」は1個から当日出荷です!」

品番 基準価格
SKS-100/IV アイボリー ¥1630
SKS-100/W ホワイト ¥1630

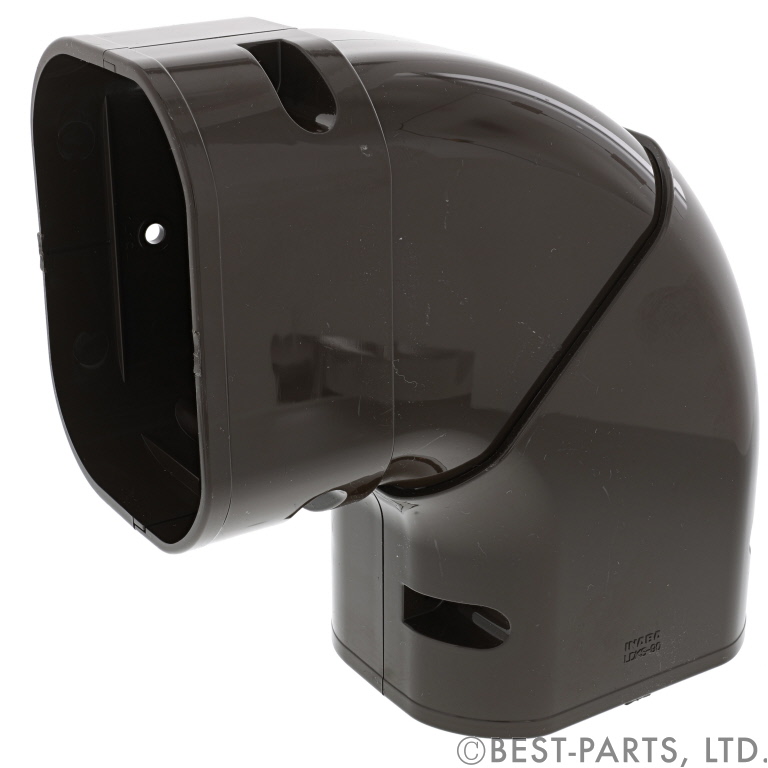

スリムダクトLD70 平面自在コーナー

「LD70 平面自在コーナー」は1個から当日出荷です!」

品番 基準価格
LDKS-70/IV アイボリー ¥520
LDKS-70/G グレー ¥520
LDKS-70/B ブラウン ¥520
LDKS-70/K ブラック ¥520
LDKS-70/W ホワイト ¥520

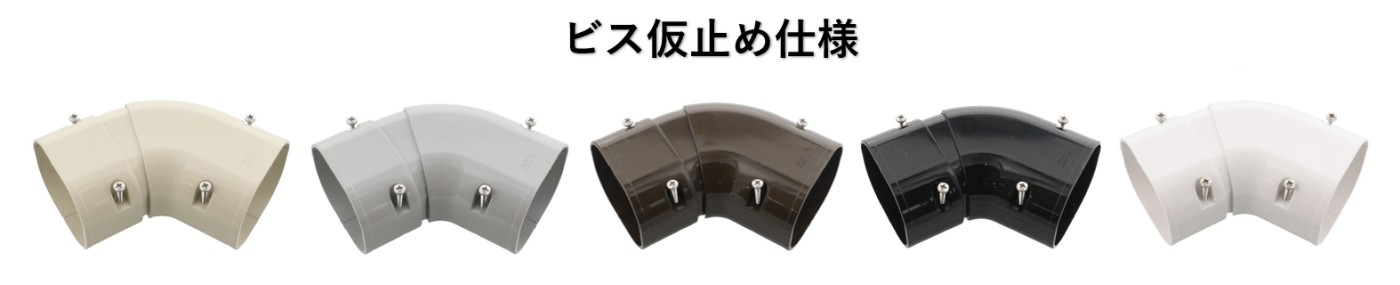

スリムダクトLD90 平面自在コーナー

「LD90 平面自在コーナー」は1個から当日出荷です!」

品番 基準価格
LDKS-90/IV アイボリー ¥900
LDKS-90/G グレー ¥900
LDKS-90/B ブラウン ¥900
LDKS-90/K ブラック ¥900
LDKS-90/W ホワイト ¥900

まとめ

エアコンの配管化粧カバーは、設置場所によっては窓や換気フードを避ける必要が生じたり、ユーザーの希望で室外機の設置位置を変更するなどで、横引きが発生します。今までは、室外機の設置位置を変えたり、成り行きでドレン勾配を調整してきましたが、室外機を1カ所にまとめる現場が増えている今、しっかりとドレン勾配を確保する必要があります。その点、「平面自在コーナー」を用いれば、45°~90°の間で5°刻みで勾配調整ができるうえ、とても美しく仕上げられるのでオススメです。
