ガスフレキをCD管に入れて屋外露出・埋設配管に使う

屋内配管用として開発されたガス配管用ステンレス製フレキシブル管(以下ガスフレキ)は、今では屋外の露出配管や埋設配管にも使われています。しかし、紫外線劣化や腐食、損傷の管理を考えると、おいそれとガスフレキに移行できない事業者様も多いはず。そんな事業者様にもメーター二次側をガスフレキで配管するためのCD管をご紹介いたします。

※この記事は2020年5月7日に公開しましたが、内容を変更し2022年2月2日に再公開しました。

ベストパーツオンラインショップ

ガスフレキ用のCD管は、隠ぺい配管と土中埋設、そして屋外露出配管で使い分ける

LPガスのメーター二次側の埋設管は、腐食と損傷の管理が必要です。既存の白ガス管に防食テープ巻きに対しては、ガスフレキをCD管に挿入して末端を防滴カバーでシールする方法で対応するように高圧ガス保安協会が指針を策定しています。しかし、現場では土や水による腐食だけでなく、屋外露出部の紫外線対策も必要です。

土や水による腐食対策に効果的な埋設用CD管

まずは、土中埋設と屋内隠ぺい配管において電食や腐食を避けるためのガスフレキ埋設用CD管をご紹介します。

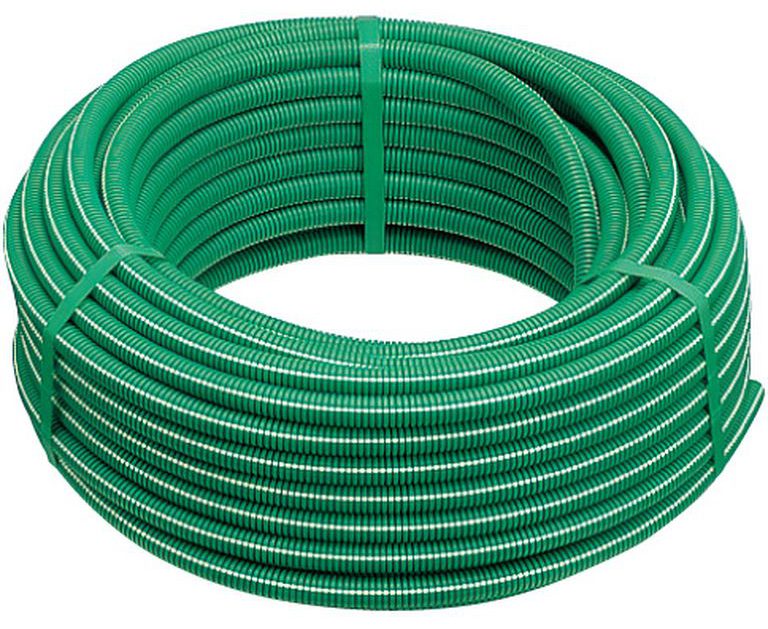

トラブルの原因になる識別性を高める「ガス管用CD管(グリーン)VGSシリーズ」

「ガス管用CD管(グリーン)VGSシリーズ」1巻から当日出荷可能です。

「ガス管用CD管(グリーン)VGSシリーズ」は、集合住宅が多い都市ガス事業者様から支持されていたCD管で、その識別性の高さからLPガス事業者様の集中供給方式の集合住宅にも採用されています。製造メーカーによると、過去PE管がグリーンだったことからガス配管のイメージ色としてグリーンを採用した経緯があるそうです。実際使用すると、ガスフレキを通管させるための最適な強度(圧縮復元性・屈曲弾力性)に設計されているため、通管の妨げとなる不陸や横ブレが起きにくく作業性が非常に良いと感じていただけます。

ただし、直射日光が照射すると紫外線による劣化が発生します。そうなる前に、屋外に露出する現場には高耐候性のあるCD管を使用してください。

品番 適合フレキ管 外径 内径 全長 基準価格/巻
VGS-22A 10A φ28 φ22.5 50m ¥8,100
VGS-25 15A φ30.5 φ24.0 ¥9,000
VGS-30 20A φ36.5 φ29.0 30m ¥8,930
VGS-36 25A φ42.0 φ33.5 ¥10,880
VGS-42 φ47.0 φ38.0 ¥11,940

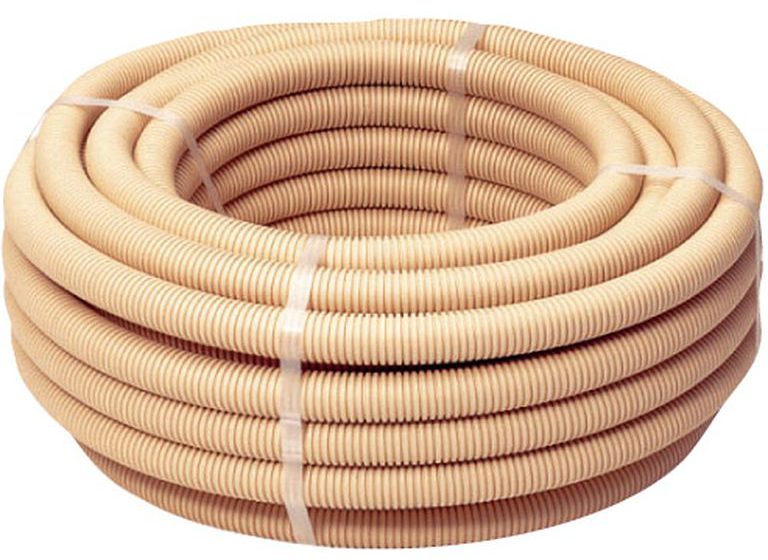

ガスフレキを埋設する際に使用する「土中さや管(ベージュ)LSシリーズ」

「土中さや管(ベージュ)LSシリーズ」は1巻から当日出荷可能です。

PE管が黄色に仕様変更されたことに伴いCD管もベージュ色の「土中さや管(ベージュ)LSシリーズ」に移行しています。しかし、前述の「ガス管用CD管(グリーン)VGSシリーズ」と同じ材質ですので、屋外露出配管には不向きです。

品番 適合フレキ菅 外径 内径 全長 基準価格/巻
LS-22BJ 10A φ27.5 φ20.9 50m ¥8,800
LS-25BJ 15A φ30.5 φ24.0 ¥9,000
LS-30BJ 20A φ36.5 φ29.0 30m ¥8,930
LS-36BJ 25A φ42.0 φ33.5 ¥10,880
LS-42BJ φ47.7 φ38.0 ¥11,940

紫外線による劣化を防ぐ屋外露出用のCD管

今、トラブルの原因になる屋外露出配管の紫外線劣化を一層する「高耐候CD管(ミルキーホワイト)LS2シリーズ」が人気です。

露出から埋設まで通しで使える「高耐候CD管(ミルキーホワイト)LS2シリーズ」

「高耐候CD管(ミルキーホワイト)LS2シリーズ」は1巻から当日出荷可能です。

紫外線に強い「高耐候CD管(ミルキーホワイト)LS2シリーズ」は、メーター直下の露出、基礎前の土中埋設、汚水マス内、ピット内、そして床下や壁裏のどこまでも通しで配管することができます。サイズは従来のガスフレキ用CD管と同じですから、防滴カバーもピッタリフィットして内部への水の浸入を防ぎます。

品番 適合フレキ菅 外径 内径 全長 基準価格/巻
LS2-22B-M 10A φ27.8 φ22.0 50m ¥9,750
LS2-25B-M 15A φ30.8 φ24.0 ¥9,600
LS2-30B-M 20A φ36.5 φ29.0 30m ¥9,540

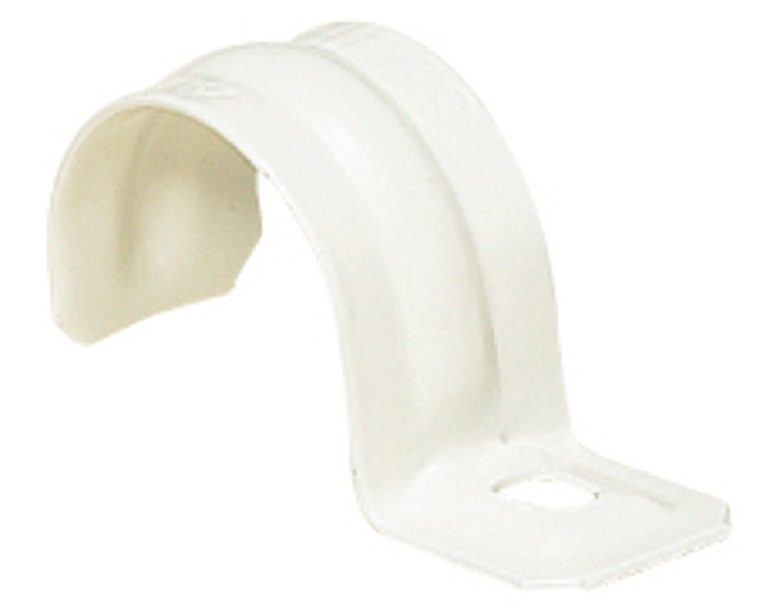

露出配管にオススメしたいステンレス製サドル

「PF管ステンレス片サドル(ミルキーホワイト)」は全サイズ受注当日出荷です。

品番 適合CD 管 適合CD管外径 基準価格/巻
SSKTF-22M 22 φ30.5 ¥160
SSKTF-28M 28 φ36.5 ¥260
SSKTF-32M 36 φ45.5 ¥350

「PF管ステンレス片サドル(ミルキーホワイト)」は、CD管やPF管の外径サイズにピッタリ合う片サドルです。この商品は「高耐候CD管(ミルキーホワイト)LS2シリーズ」と同じミルキーホワイト色のポリエステル塗装を施してあります。材質はステンレス(SUS304)を採用しているので、屋外露出から屋内隠ぺい部のキッチン周辺など水分の影響を受ける箇所に使用しても耐食性が高く安心です。なお、同シリーズには両サドルもあります。

CD管を損傷から守る注意テープ

埋設や隠ぺいするガス配管は腐食だけでなく、損傷からも保護しなければなりません。今回のようにCD管に入れたガスフレキを損傷から守るためには、注意喚起のテープを使用することも有効です。

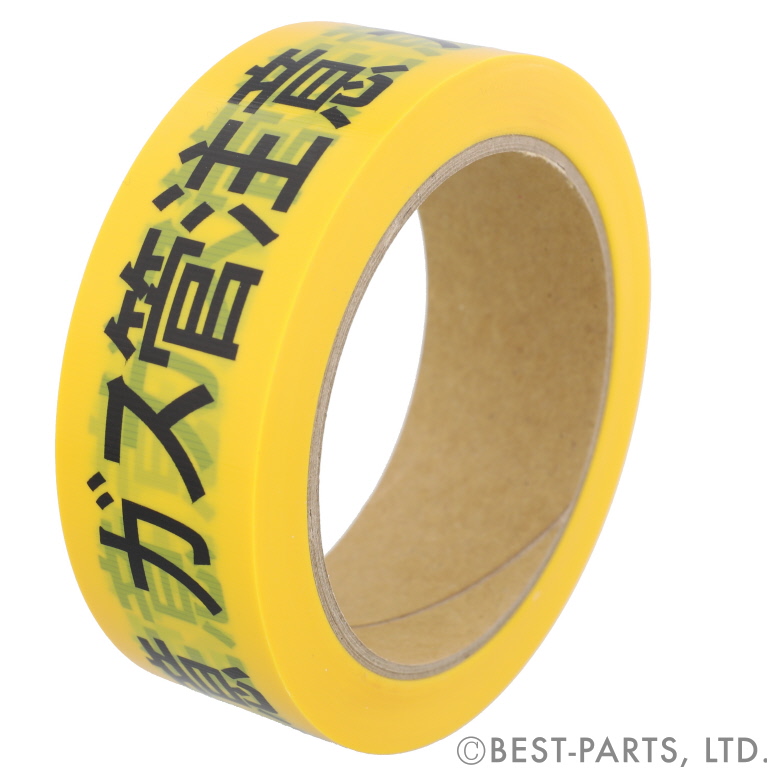

目立つ注意喚起!!「フレキガス管注意テープ (品番:GF-TPH)」

「フレキガス管注意テープ(品番:GF-TPH)」は1巻から当日出荷可能です。

品番 長さ 入数 基準価格/巻
GF-TPH 35mm 25m 5巻 ¥670
目につきやすい黄色地に黒の太字で「ガス管注意」と表示されている「フレキガス管注意テープ(品番:GF-TPH)」。安価ですが、しっかりガスフレキが通管されていることを周囲に示し、踏みつけ等を抑止します。取付箇所は人目に付きやすい高い箇所が理想です。非粘着なのでCD管やガスフレキの被覆に粘着物の跡が残ることもありません。

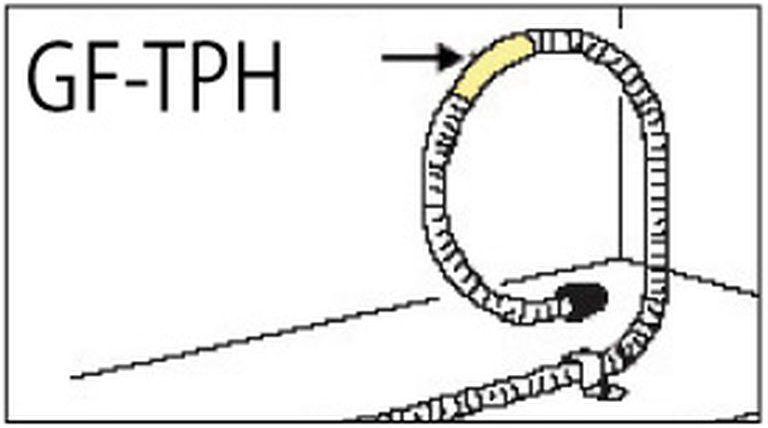

「フレキガス管注意テープ(品番:GF-TPH)」使用例

まとめ

メーター二次側にガスフレキを用いる場合、CD管に挿入して腐食と損傷の管理をしなければなりません。しかし、従来のCD管は紫外線に弱いため、メーター直下の屋外露出部には課題がありました。そこでオススメしたいのが、紫外線に強い「高耐候CD管(ミルキーホワイト)LS2シリーズ」です。サイズは従来のガスフレキ用CD管と同じですから、防滴カバーも使用できます。また、屋外露出部はサドルによる固定が必要になるため、耐食性の高いステンレスに同じ色のポリエステル塗装を施した「PF管ステンレス片サドル(ミルキーホワイト)」をご利用いただければ完璧です。
