ヘッダー周辺をすっきりコンパクトにする温水暖房用の「継手付ボールバルブ」

温水暖房システム用ヘッダーの枝管は、回路毎にバルブ、袋ナット付きアダプタ、そして流量計などを接続するからとても複雑です。できる限り接続部を削減するためのポイントは、枝管に取付ける継手付ボールバルブの選定です。本稿では、温水暖房配管と直接つなげる「継手付ボールバルブ」をご紹介します。

※この記事は、2019年2月21日に公開しましたが、編集校正し2020年10月8日に再度公開しました。

各種暖房配管を直接つなぐ継手付ボールバルブ

設置スペースに制約があるヘッダー周辺に用いられるボールバルブは、ハンドルの高さが低くて、架橋ポリパイプや銅管などの各種暖房配管に直接つなげられる継手が一体化していると便利です。また、一体化している分だけ、コストダウン、漏水リスク低減、施工時間短縮などのメリットも享受できます。

温水暖房用架橋ポリパイプ「エクセルパイプソフト」を直接つなぐ継手付ボールバルブ

温水暖房用架橋ポリパイプ「エクセルパイプソフト」を直接つなぐ継手付ボールバルブは2種類あります。

エクセルパイプソフトをダブルロックジョイントで直接つなぐ継手付のボールバルブ

「バルブ付きオスアダプタ(品番:WB1-1310A-S)」は暖房用架橋ポリパイプ専用です。

おねじを温水ヘッダー「SKHシリーズ」「SRHシリーズ」の枝管(Rc1/2)にねじ込み、反対側のダブルロックジョイント部に温水暖房用架橋ポリパイプを差し込んで接続してください。

品番 架橋ポリパイプ 呼び ねじ 基準価格
WB1-1310A-S 10A R1/2 ¥2,500
WB1-1313A-S 13A ¥2,590

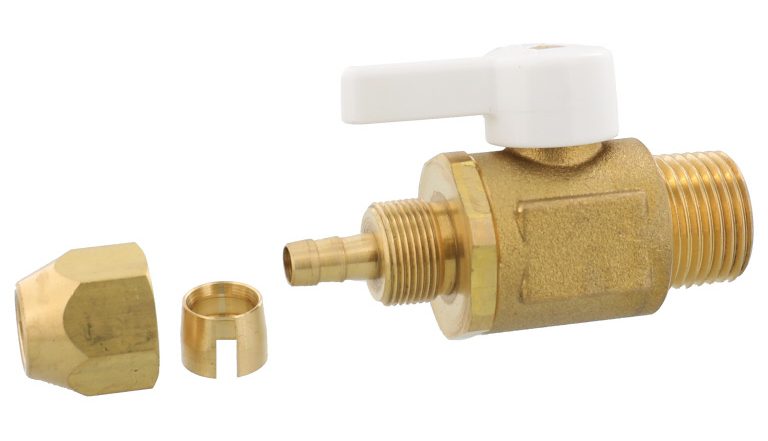

暖房用架橋ポリパイプを締め込み継手で直接つなぐ継手付ボールバルブ

「バルブ付きオスアダプタ」は暖房用架橋ポリパイプ専用です。先におねじを温水ヘッダー「SKHシリーズ」「SRHシリーズ」の枝管(Rc1/2)にねじ込み、温水暖房用架橋ポリパイプにナットとリングを通してから、タケノコに差し込みナットで締め込んでください。ローコストでバリエーションが豊富です。

品番 架橋ポリパイプ 呼び ねじ 基準価格
JVK7A-R1/2 7A R1/2 ¥1,840
JVK10A-R1/2 10A ¥1,840
JVK13A-R1/2 13A ¥1,910
JVK16A-R1/2 16A ¥2,200
JVK20A-R1/2 20A ¥4,320
JVK16A-R3/4 16A R3/4 ¥2,380
JVK20A-R3/4 20A ¥4,320

PFS管

酸素透過防止の架橋ポリ「O2ストップパイプ」を直接つなぐ継手付ボールバルブ

O2ストップパイプには、O2バリアフィルムを傷つける恐れがあるロックリングが内蔵されているワンタッチ式継手は使用できません。

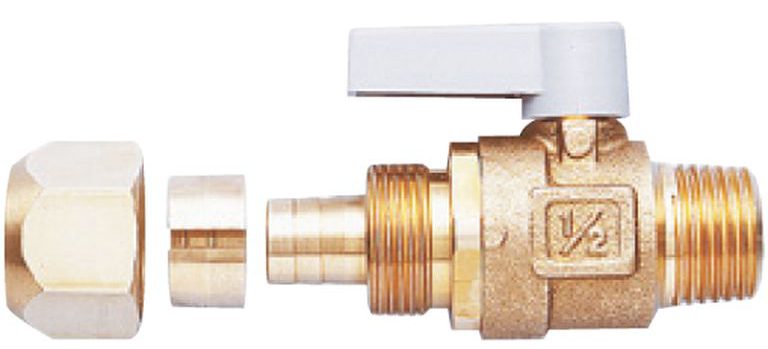

O2ストップパイプを締め込み継手で直接つなぐ継手付ボールバルブ

「O2ストップパイプ専用バルブ付きオスアダプタ」は1個から当日出荷します。

O2ストップパイプは、一般的な温水暖房用架橋ポリパイプ「エクセルパイプソフト」より僅かに外径が太くなっています。「O2ストップ専用バルブ」は、O2ストップパイプの製造メーカーである三菱ケミカルインフラテック社純正なので、万が一の漏水事故の際も安心です。先におねじを温水ヘッダー「SKHシリーズ」「SRHシリーズ」の枝管(Rc1/2)にねじ込み、O2ストップパイプにナットとリングを通してから、ボールバルブ側タケノコに差し込みナットで締め込んでください。

品番 架橋ポリパイプ 呼び ねじ 基準価格
O2JVK-7 7A R1/2 ¥1,720
O2JVK-10 10A ¥1,720
O2JVK-13 13A ¥1,720
O2JVK-16 16A ¥1,910

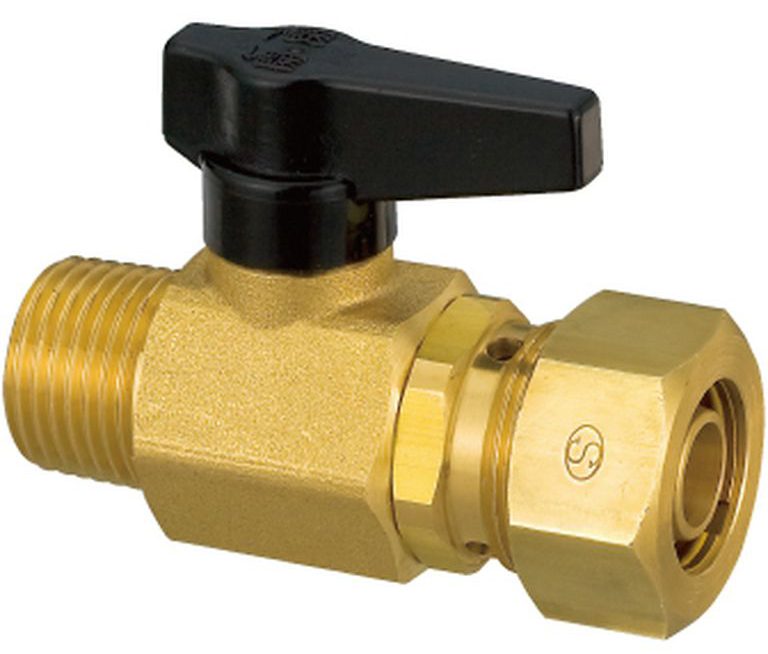

エクセルパイプソフトとO2ストップパイプの両方を直接つなぐ継手付ボールバルブ

オスアダ仕様のSKBタイプ、メスアダ仕様のSKB2タイプとも受注当日出荷です。

温水暖房用架橋ポリパイプ「エクセルパイプソフト」と酸素透過防止架橋ポリエチレンパイプ「O2ストップパイプ」の両方を使用している施工業者様には、現場に合わせて使い分ける必要がないSKBタイプが便利です。

品番 架橋ポリパイプ 呼び ねじ 基準価格
SKB-1307 7A R1/2 ¥2,480
SKB-1310 10A ¥2,480
SKB-1313 13A ¥2,540
SKB-1316 16A ¥2,820
SKB2-1313E 13A Rc1/2 ¥2,540
SKB2B-1316E 16A ¥2,820

PFD管

暖房用銅管を直接つなぐ継手付ボールバルブ

暖房用銅管を直接つなぐ継手付ボールバルブは、そろばん玉でカシメるタイプとロウ付タイプの2種類あります。

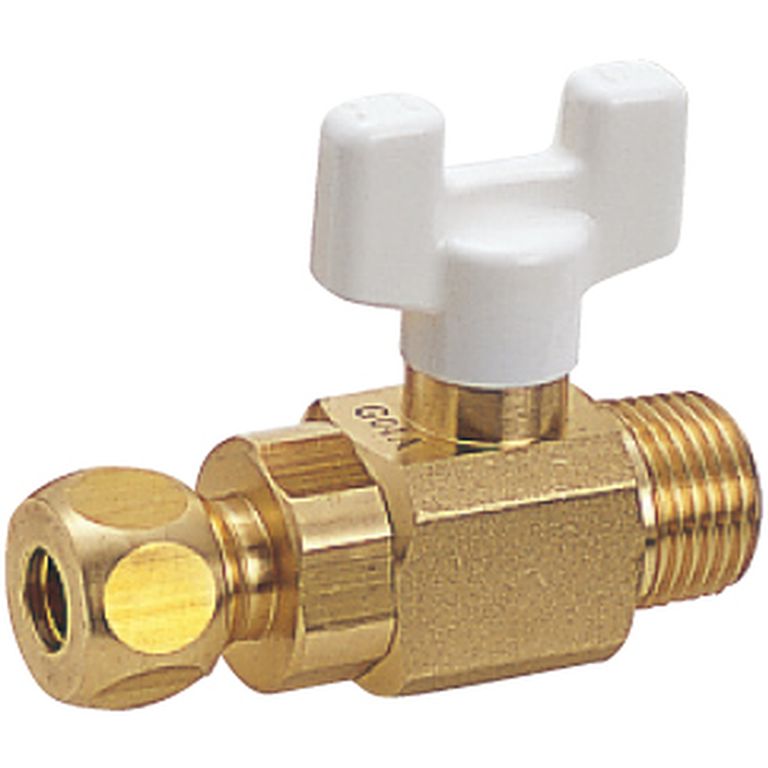

暖房用銅管をそろばん玉で直接つなぐ継手付ボールバルブ

AJ2型のRねじ仕様です。

そろばん玉式は、ナットで締め付けても銅管が変形しないよう同梱のスリーブを銅管に差し込み、そろばん玉を銅管にかぶせ袋ナットで締め付けるタイプです。AJ2型はR1/2の片ナット仕様で、AJ3型は同径の両ナット仕様です。

品番 銅管 ねじ/銅管(φ) 基準価格
AJ2-1309 φ9.52 R1/2 ¥1,170
AJ2-1312 φ12.7 ¥1,220
AJ2-1315 φ15.88 ¥1,320
AJ3-09 φ9.52 φ9.52 ¥1,430
AJ3-12 φ12.7 φ12.7 ¥1,470
AJ3-15 φ15.88 φ15.88 ¥1,570

暖房用銅管をロウ付で直接つなぐ継手付ボールバルブ

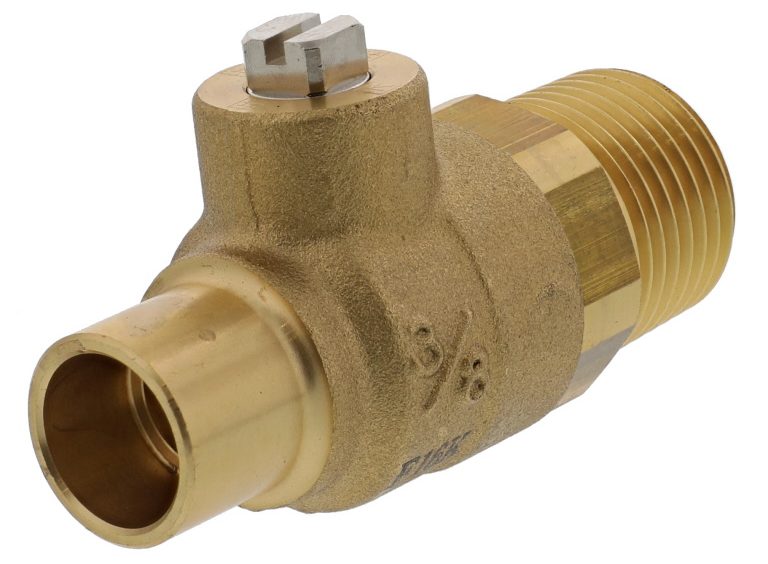

ソルダーボールバルブ(品番:S3-1213)は、12.7の銅管をR1/2に変換して、ねじ込みヘッダーに直接つなぎます。

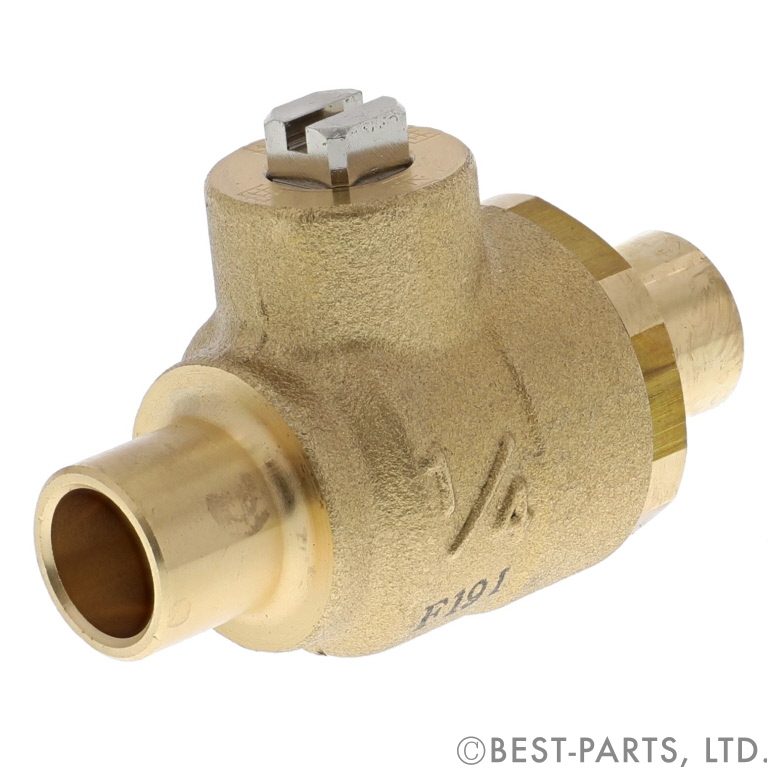

ソルダーボールバルブは銅管をロウ付して接続します。流量が多く取れるフルボアタイプで、サイズもΦ9.52から22.22までラインナップされているから中規模物件までカバーできます。S1型が両側ともロウ付仕様、S2型がナット付きアダプタ仕様、そしてS3型がR1/2おねじ仕様です。

品番 銅管 銅管(φ)/ねじ 基準価格
S1-09 φ9.52 φ9.52 ¥1,330
S1-12 φ12.7 φ12.7 ¥1,390
S1-15 φ15.88 φ15.88 ¥1,490
S1-22 φ22.22 φ22.22 ¥1,830
S2-0913 φ9.52 G1/2 ¥1,490
S2-1213 φ12.7 ¥1,530
S2-1513 φ15.88 ¥1,630
S2-1520 φ15.88 G3/4 ¥1,730
S2-2220 φ22.22 ¥1,920
S3-1213 φ12.7 R1/2 ¥1,430
S3-1513 φ15.88 ¥1,530
S3-2220 φ22.22 R3/4 ¥1,880

別売のボールバルブ用ハンドル

ヘッダー周辺に用いられることが多いバルブは、狭いスペースでも取付できるようハンドルが小さかったり無かったりしますが、開閉をする機会が多くある場合は別売のハンドルを活用できる場合があります。

標準の全長は27mm 首長の全長は51mmです。

このハンドルは、「SAL」「SA1」「SA2」「SA3」「SA4」「SA5」「AJ1」「AJ2」「AJ3」「WB」型のボールバルブに取付可能です。

品番 全長(mm) 基準価格
QA-084A アイボリー 27 ¥100
QA-085A 51
QA-084B ブルー 27
QA-085B 51
QA-084C ホワイト 27
QA-085C 51

まとめ

暖房配管の特にヘッダー周りは、スペースが狭く、ゴチャゴチャしがちです。温水暖房用の「継手付ボールバルブ」は継手が一個減らせるうえに、ハンドルが低くなっているタイプが多く、配管どうしが干渉しにくい設計となっているため、すっきりコンパクトに仕上げられます。もちろん「コストダウン」「漏水リスク低減」「施工時間短縮」といったメリットにもつながります。

※ご紹介したボールバルブは、暖房用の銅管・架橋ポリパイプに適応するバルブです。空調用銅管や、給湯給水用架橋ポリパイプには適応しませんのでご注意ください。
