広範囲に冷温水を効率的に循環させる【小型温水循環ポンプUPS】

快適な暖房システムが求められる現代において、「小型温水循環ポンプUPS」は、老健施設や教育施設から戸建住宅まで、広範囲にわたる施設の暖房問題を解決します。コンパクトながら効率的に冷温水を循環させるこのポンプにより、どの部屋も理想的な温度に。この記事では、「小型温水循環ポンプUPS」がいかにして快適な環境作りに貢献するかをご紹介します。

長年の信頼と実績を誇る、効率的な温水暖房用循環ポンプ

「小型温水循環ポンプUPS」は、その発売以来、多数の熱源機メーカーから温水暖房用の純正品や推奨品として選ばれてきました。長年にわたる実績は、製品の高品質と安定した性能を証明しています。

キャンド型構造による液漏れのリスク軽減

「小型温水循環ポンプUPS」は、独自のキャンド型構造を採用しています。この設計は、従来のラインポンプが直面するシャフト部のメカニカルシールによる液漏れ問題を根本から解決します。キャンドローターとポンプ部が一体化しているため、シャフトシールが不要となり、防錆防食添加剤を含む循環液でも長期間にわたる安定した性能を維持できます。これにより、メンテナンスコストの削減と運用時の信頼性向上が実現します。

小型温水循環ポンプUPSのキャンド型構造図

電動機とシャフト、ポンプ部が一体構造で液漏れが少ないキャンド型構造

揚程と流量に応じた選択肢:4種の温水循環ポンプ

「小型温水循環ポンプUPS」シリーズは、様々なシステム要求に応じて、揚程と流量を基準に選べる4種類のモデルを揃えています。各モデルは、特定の使用環境や要件に合わせた性能調整が可能な3段可変速型機構を備えています。これにより、現場の具体的なニーズに柔軟に対応し、最適な運用を実現します。

また、多くの熱源機メーカーから推奨される当シリーズは、既存の熱源機と組み合わせて使用することも可能です。例えば、既存の熱源機に「UPS25-60」を追加することで、揚程を約10m、流量を20L/minに増加させ、システムの設計範囲を拡大できます。ただし、追加するポンプの揚程は増やせても、熱源機に内蔵されたポンプの流量を超えることはできない点に注意が必要です。

小型温水循環ポンプUPS 性能曲線図

小型温水循環ポンプUPS 性能曲線図

このように、「小型温水循環ポンプUPS」シリーズは、その選択肢の豊富さと柔軟な性能調整で、さまざまな温水暖房システムの要求に応えるソリューションを提供します。

「小型温水循環ポンプUPS」
「小型温水循環ポンプUPS」の画像

「小型温水循環ポンプUPS」は1台から当日出荷です。

品番 接続部 消費電力(W) 基準価格
オスねじ ユニオン 3段 2段 1段
UPS20-30N150 G1-1/4 Rp3/4 95 70 50 ¥52,800
UPS25-60-180 G1-1/2 Rp3/4 100 80 55 ¥47,000
UPS25-70-180 G1-1/2 Rp1 150 140 95 ¥52,800
UPS32-80-180 G2 Rp1-1/4 235 215 140 ¥63,800

簡単取り付けとメンテナンス:ボールバルブ内蔵ユニオン継手

循環ポンプは定期的なメンテナンスや交換が必要な消耗品です。この作業をより簡単に行うため、「小型温水循環ポンプUPS」では、「小型UPS用ユニオンボールバルブ」の採用を推奨しています。このユニオン継手は配管側のRpめねじ、ボールバルブ、ポンプ側の袋ナットGねじを一体化しており、循環ポンプの前後にバルブを設けることなく、迅速かつ容易に交換やメンテナンスを行うことが可能です。この設計により、時間と労力を大幅に節約でき、ポンプの運用効率を向上させます。

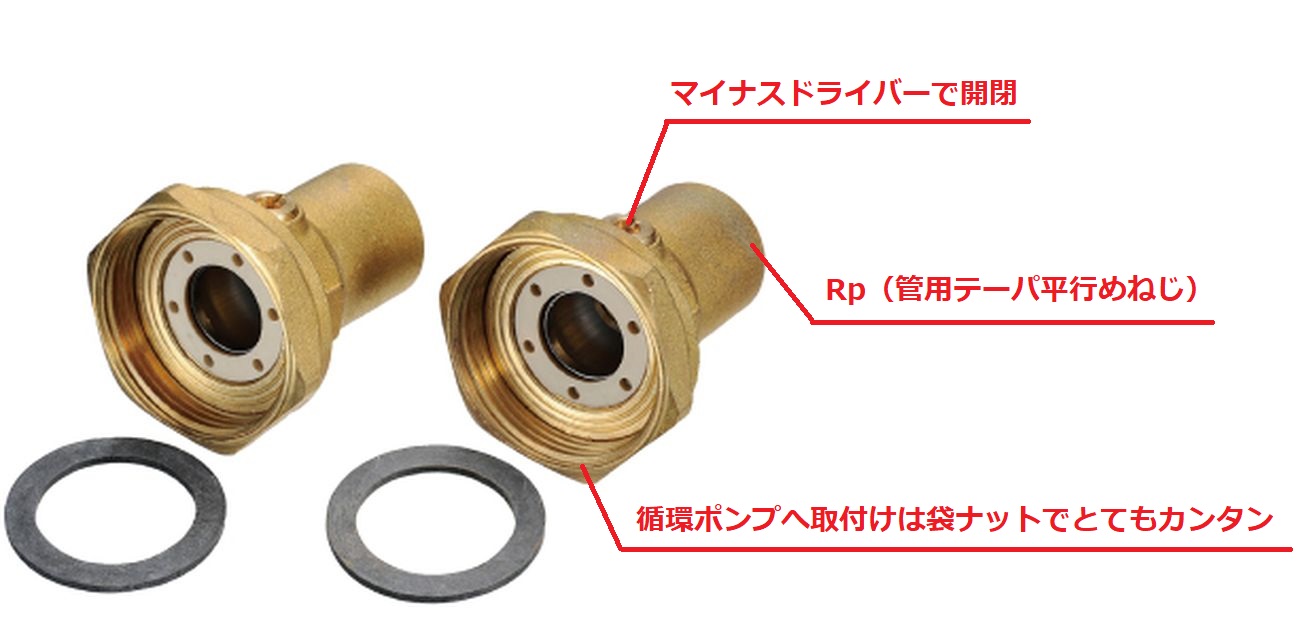

「小型UPS用ユニオンボールバルブ」
「小型UPS用ユニオンボールバルブ」の画像

「小型UPS用ユニオンボールバルブ」は1組から当日出荷です。

品番 循環ポンプ側 配管側ねじ 対応する循環ポンプ 基準価格
BVU20-30N G1-1/4 Rp3/4 UPS20-30N150 ¥6,700
BVU25-60 G1-1/2 Rp3/4 UPS25-60-180 ¥8,100
BVU25-70 G1-1/2 Rp1 UPS25-70-180 ¥8,100
BVU32-80 G2 Rp1 1/4 UPS32-80-180 ¥9,800

まとめ

老健施設や教育機関など、広範囲にわたる施設での温水暖房需要が高まる中、小型温水循環ポンプUPSは、その信頼性と実績で選ばれ続けています。複数の熱源機を用いて必要な熱量を確保し、効率的に各部屋へ温水を循環させることが可能です。液漏れのリスクが低く、メンテナンスが容易であるため、長期にわたる安定した運用をサポートします。温水暖房システムを検討する際には、「小型温水循環ポンプUPS」の採用をぜひご検討ください。
