温水暖房工事の必須アイテム、ブライン注入ポンプで不凍液を高速注入

温水暖房工事や配管洗浄の定番アイテムのブライン注入ポンプ。不凍液の注入、エア抜き、そして配管洗浄に要する時間を大幅に短縮できます。まだ導入していない、導入しようか迷っているとおっしゃる皆様に改めてご紹介いたします。

※2019年11月26日に公開した記事を、交換用部品の納期短縮を反映し2020年6月18日に再公開しました。さらに、加筆修正して2020年10月9日に再度公開しました。

冷温水利用システムの施工とメンテナンスに必須

ボイラー内蔵の循環ポンプで不凍液を注入している施工業者様もいらっしゃるようですが、施工時間を短縮したいのであれば、やはり「ブライン注入ポンプ(品番:CL-1521)」が不可欠です。特に、密閉回路でエア抜きが必要な人はなおさら。より大きな力で不凍液を強制循環させることで溶存酸素をエアベンドまで素早く追い込み脱気することができます。

ポンプの揚水量は最大35L/minのハイパワー

ポンプ性能曲線図

コンパクトながらハイパワーのマグネットポンプを搭載している「ブライン注入ポンプ(品番:CL-1521)」は、60Hzでの最大揚水量は35L/min、揚程は11mにもなります。分かりやすくいうと1分間に35Lの液体を3階まで送り込むことができます。最大揚程の19mの場合でも15L/minの液体を送り出すことができるので、一般住宅~中規模の施設までカバーできる能力を有しているといえます。なお、長期間使用せず、いざ使おうと思った時にポンプが動かない場合は、マグネットポンプ本体の黒いキャップを外してマイナスドライバーで強制的に2~3回転させると回復します。

PFD管

不凍液注入に必要な装備がオールインワン

「ブライン注入ポンプ(品番:CL-1521)」は、ブラインの注入や配管の洗浄に必要なバルブ・圧力計・水槽・ストレーナ・ポンプをセット化しています。「ブライン注入ポンプ(品番:CL-1521)」に、ブライン注入ホースだけを別に用意すればカンタンにすぐ作業を始めることができます。

1台は必ずお持ちいただきたい「ブライン注入ポンプ(品番:CL-1521)」

品番 消費電力(W) 定格電流(A) 基準価格
CL-1521 201(50Hz)/301(60Hz) 2.2(50Hz)/3.1(60Hz) ¥65,700

梱包を開けたら「バルブ圧力計セット」を取り付る

0~0.25MPaの圧力計が付属しています。

戻り側にはバルブが装着された状態で出荷されますが、往き側は精密機器である圧力計があらかじめねじ込まれているため、エアーパッキンにくるまれ保護されています。まず、往き側に「バルブ圧力計セット」を取り付けてください。

一度ねじ込んだら外さないという方には「無溶剤型シール剤ロックタイト(品番:5651-250)」をオススメします。硬化するまでのスピードが速く不凍液にも侵される事がないことが特徴です。外して保管したい方やメンテナンスを行いたい方は「無溶剤型シール剤(品番:F-3W)」をオススメします。硬化しない「F-3W」は、「5651-250」に比べ取り外し易いうえに不凍液にも侵されません。なお、シールテープも取り外しが容易ですが、循環回路にシールテープが入り込むとトラブルの元になるので、使用頻度が高い方は避けた方が無難です。

付属のバルブは往き戻りともにG1/2おねじが切られているため、ブライン注入ホースステンフレキブレードホースなどとG1/2袋ナットで接続してください。

ブラインの状態が目視できる半透明な水槽

樹脂製で半透明な水槽に10Lまでの目盛が振ってあるので液の状態や残量が一目で分かる

作業中は半透明な水槽を目視して、循環回路内の汚れや泡立ちを確認できてとても便利です。水槽は樹脂製でとても軽量というメリットの半面、紫外線劣化や衝撃でヒビや割れが発生する恐れがあります。万が一そのような事態になった場合は、交換用受水槽もラインナップしていますのでご用命ください。

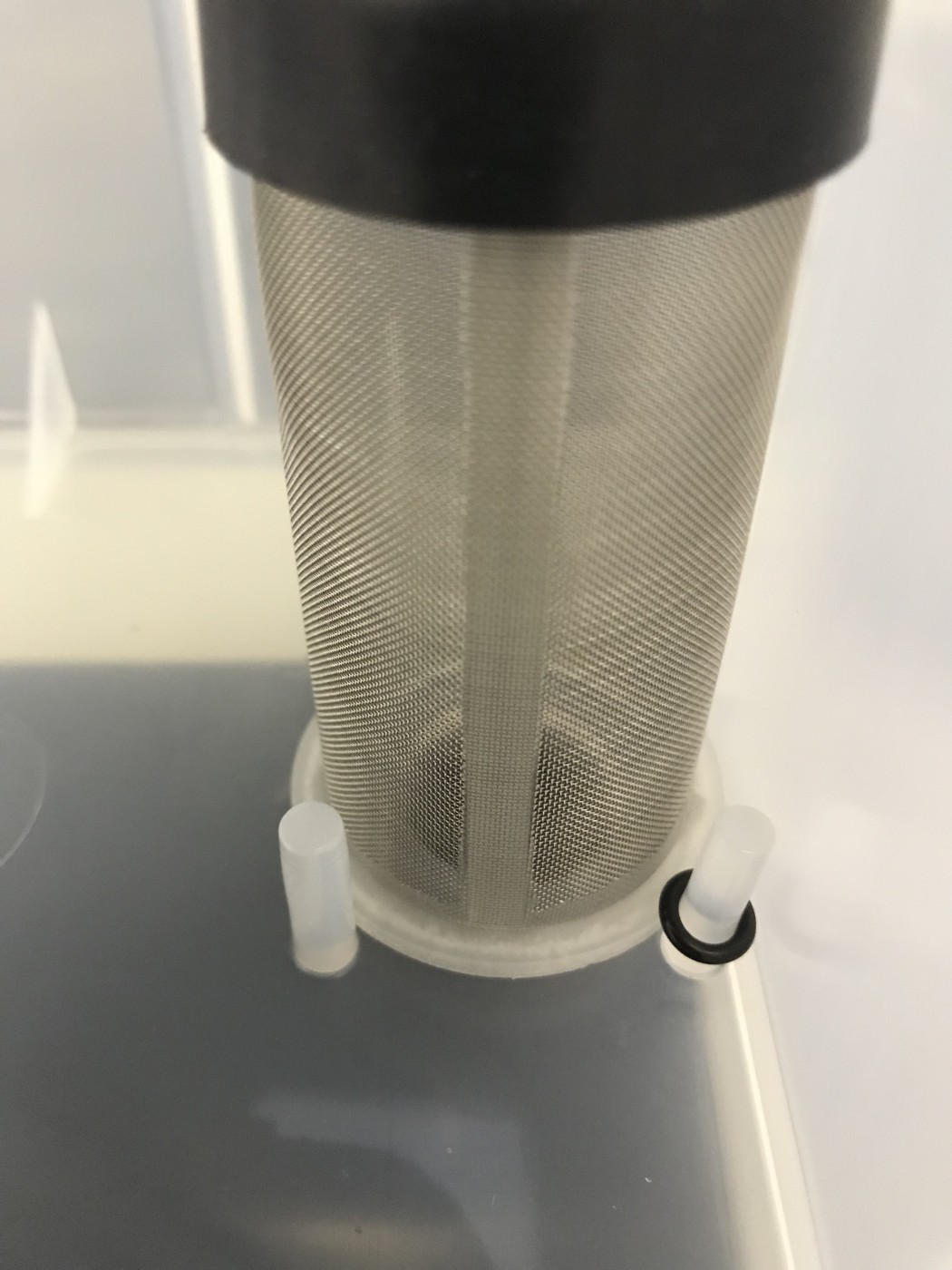

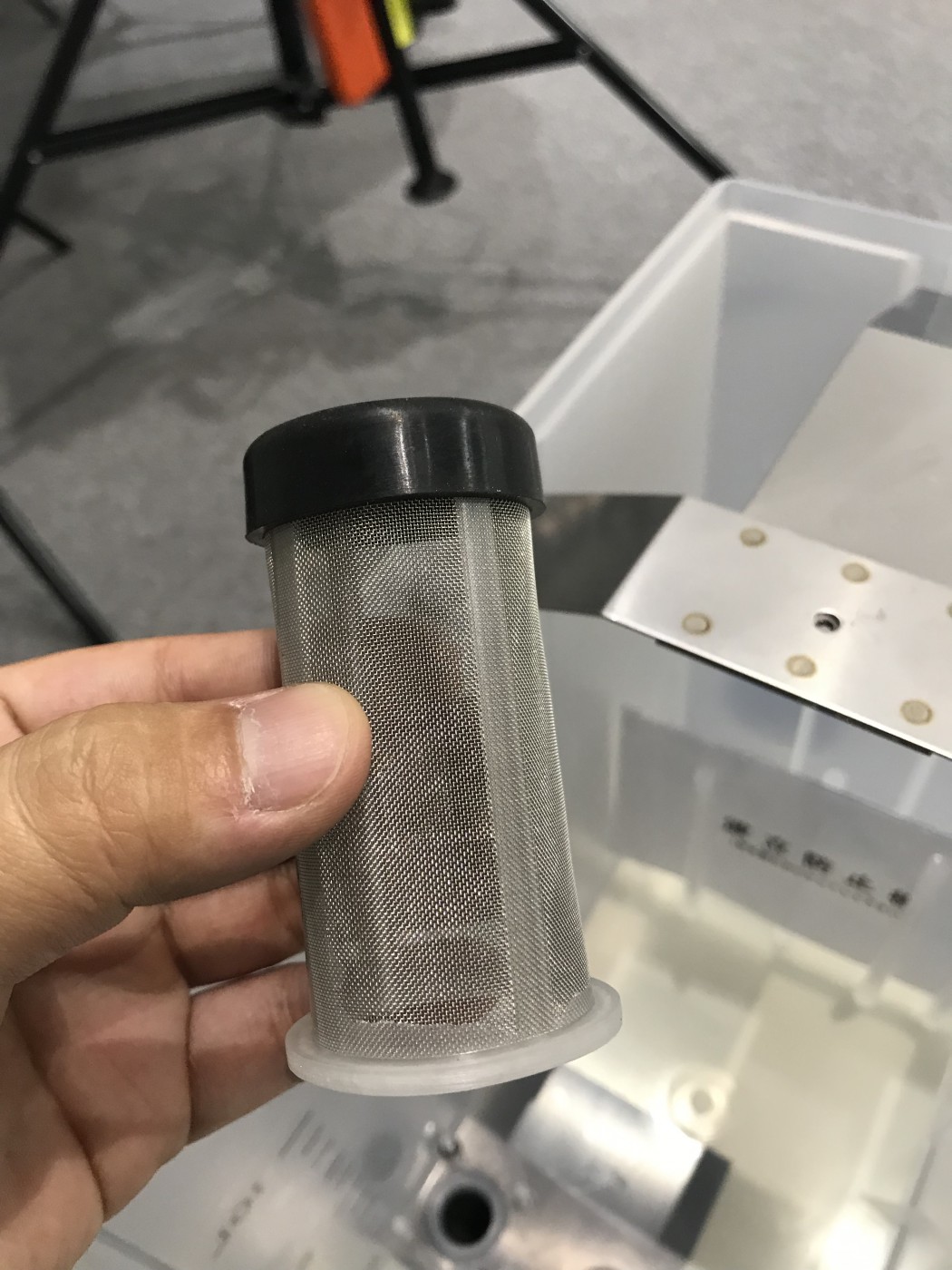

循環回路内の汚れは水槽内のストレーナでキャッチ

施工カスや砂などがポンプへ流入するのを防ぐために、水槽内のポンプ吸込口にはストレーナがついている。メッシュが細かいので使用する度に洗浄してください。

ストレーナも使い続けていると劣化してきますので交換用ストレーナをご用意しています。

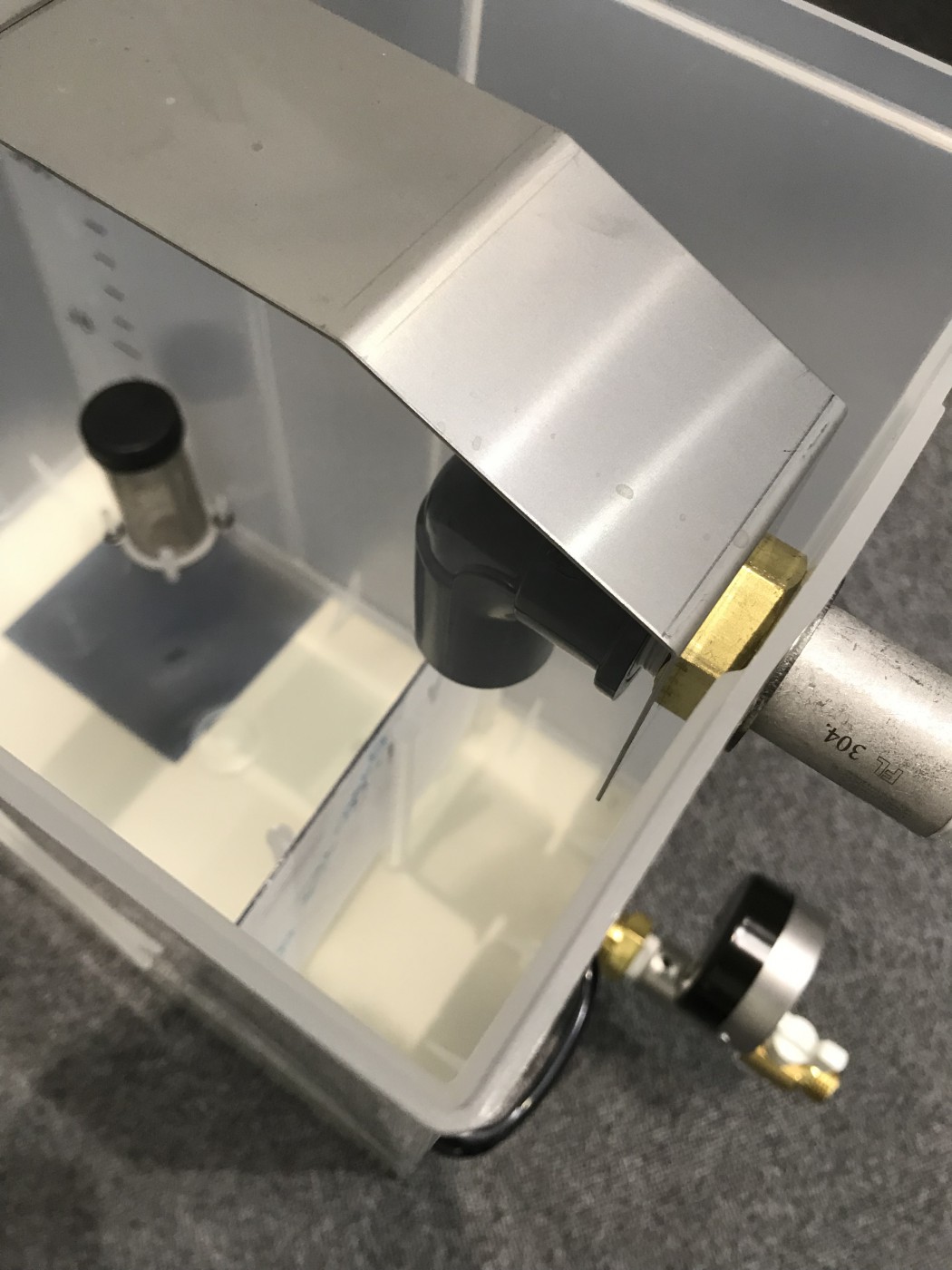

大きな気泡の流入を防ぐ波立防止板

受水槽にピッタリ収まります。

戻り側からは不凍液とともに回路内のエアが勢いよくでてきます。

せっかくシステム外に放出したエアを再びポンプで循環回路に送り込まない為に、付属の「波立防止板」で往きと戻りのブラインの縁を切ります。勢いよく戻ってきた不凍液の流速を落とすことで、配管内から出てきたエアを大気中に放出しやすくしています。

追い焚き配管部材一覧

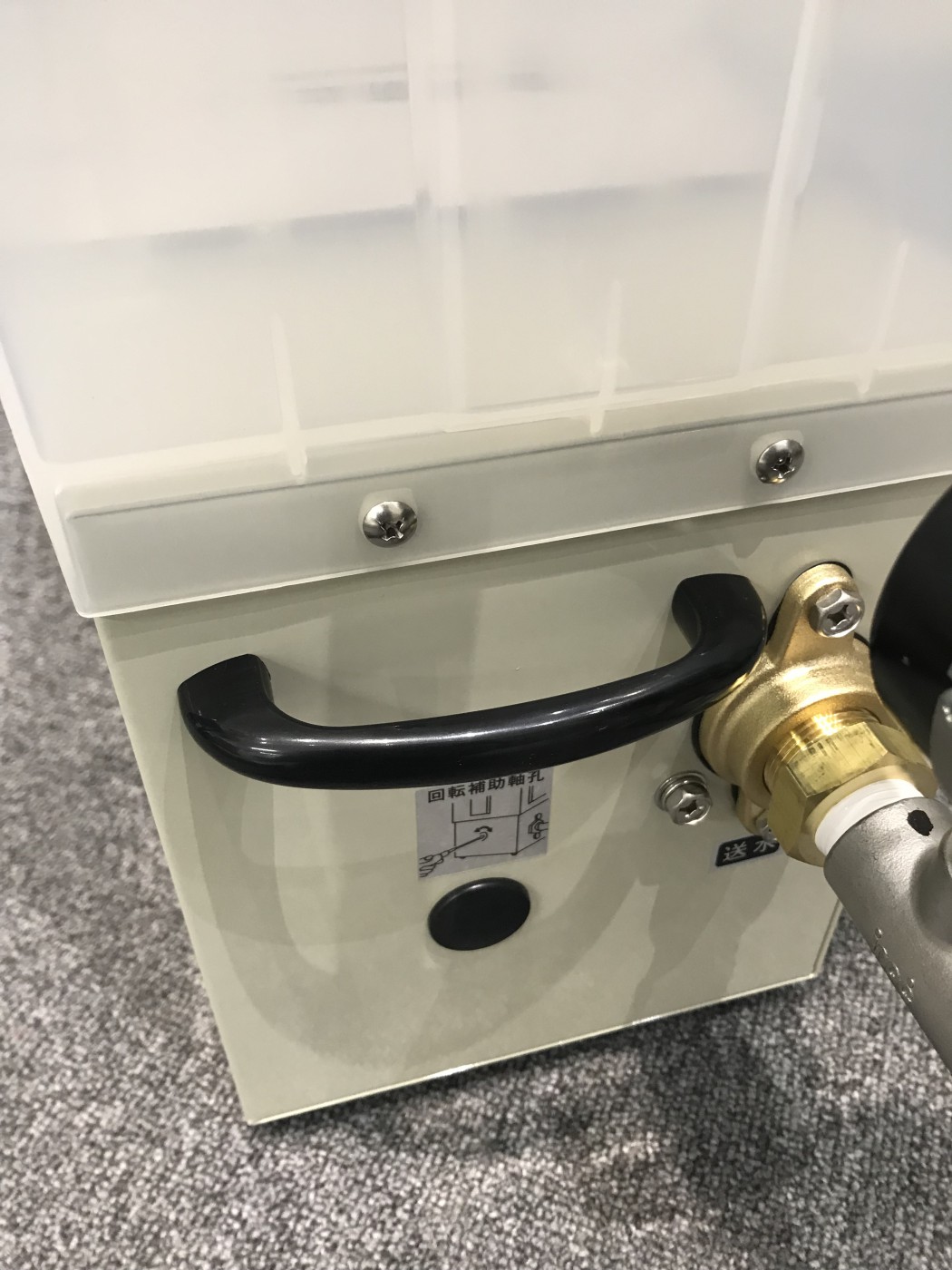

持ち運びに便利なハンドル付

本体の前後に樹脂のハンドルがついています。

ハンドルは搬入搬出の際にとても便利です。ご注意いただきたいのは、ハンドルは樹脂製なので、水槽内に不凍液を満水にした状態で持ち上げると破損してしまう恐れがある点です。運搬の際は、必ず水槽内を空にしてください。なお、破損した場合には交換用ハンドルのラインナップがあります。

見つけやすい電源スイッチ

カンタンな仕様の電源スイッチ

○の方がオン。スイッチを入れる前に必ず水槽内に不凍液(水)を張って下さい。スイッチをオンにすると勢いよく不凍液を送り出し、あっという間に水槽内の不凍液が減りますので、空運転にならないよう注意してください。

また、電源スイッチは防水仕様ではないので、水槽内に不凍液を入れる際に濡らさないようにしてください。万が一、濡れてしまい運転が止まった場合はメーカー修理が必要です。

長期間の使用でも機能を維持する交換部品

「ブライン注入ポンプ(品番:CL-1521)」は一度購入したら長期間使用するものです。代表的な部品は破損や劣化してもご自身で交換することができます。

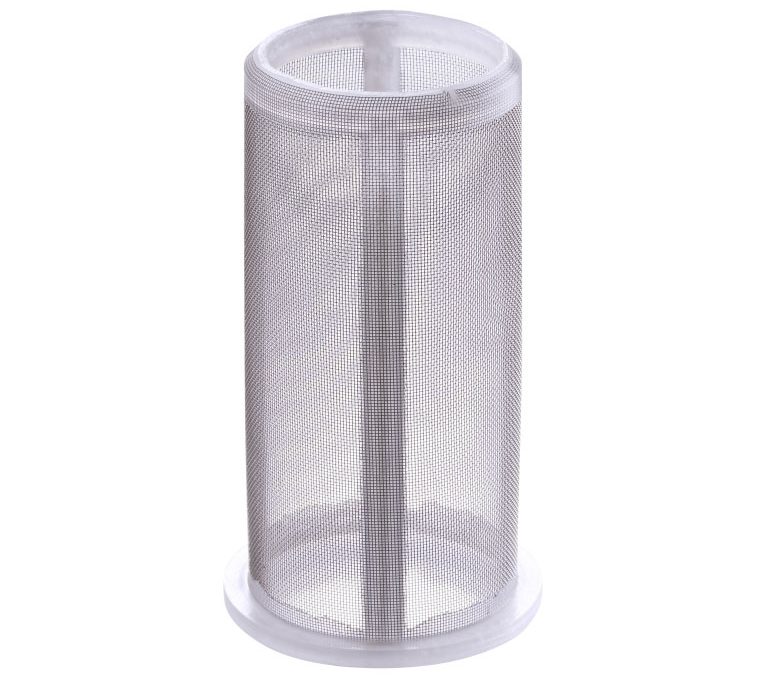

施工中のゴミや砂などを流入を防ぐ「CL-1521用交換用ストレーナ(品番:CL-1521-NO3)」

「CL-1521用交換用ストレーナ(品番:CL-1521-NO3)」は当日出荷

注入時には液体に混ざっている不純物を取るストレーナ。劣化すると不純物がシステム内に流入してしまうため、定期的に交換したい部品です。

品番 基準価格
CL-1521交換用ストレーナ CL-1521-NO3 ¥2,250

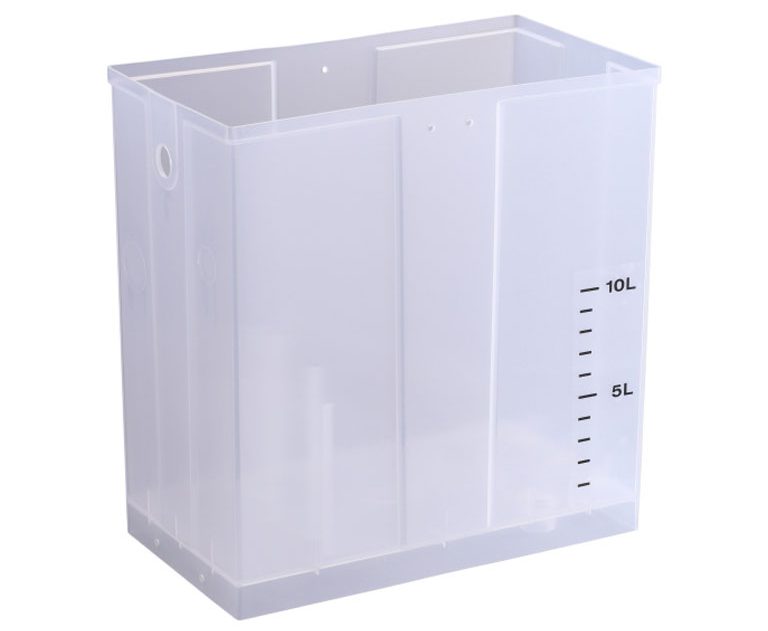

製品の大部分を占める「CL-1521交換用受水槽(品番:CL-1521-NO12)」

破損や紫外線劣化したら交換したい「交換用受水槽(品番:CL-1521-NO12)」は当日出荷

「ブライン注入ポンプ(品番:CL-1521)」の大きな面積を占める受水槽。樹脂製のため、紫外線劣化や現場でぶつけて破損してしまうことがあります。もっとも目立つ箇所なので破損や劣化したら交換したい部品です。

品名 品番 基準価格
CL-1521交換用受水槽 CL-1521-NO12 ¥7,125

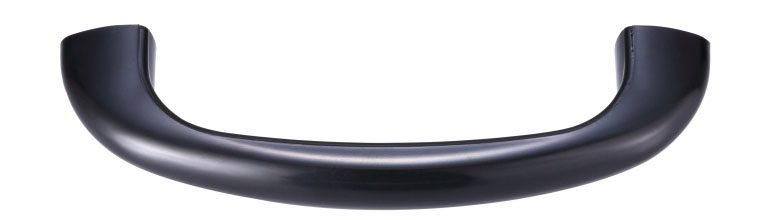

持ち運びに便利な「CL-1521交換用ハンドル(品番:CL-1521-NI53)」

破損や紫外線劣化したら交換したい「交換用ハンドル(品番:CL-1521-NO53)」は当日出荷

持ち運びに必須のハンドル。樹脂製なので劣化や「ブライン注入ポンプ(品番:CL-1521)」に水を張った状態で運搬すると破損することがあります。ハンドルがないと持ち運びに不便なので破損したらすぐ交換しましょう。

品名 品番 基準価格
CL-1521交換用ハンドル CL-1521-NO53 ¥1,320

システムとの接続に役立つ注入ホース

ブライン注入口と「ブライン注入ポンプ(品番:CL-1521)」の間を接続するホースは、柔軟性や長さも大切ですが、なんといっても内部の気泡が目視できることが重要です。「巻フレキ(品番:SK13L-10B)」や散水ホースでブラインを注入している現場を目にしますが、ブラインの様子を目視できないためエアの抜け具合が分からないうえ、現場での取り回しも便利とは言えません。

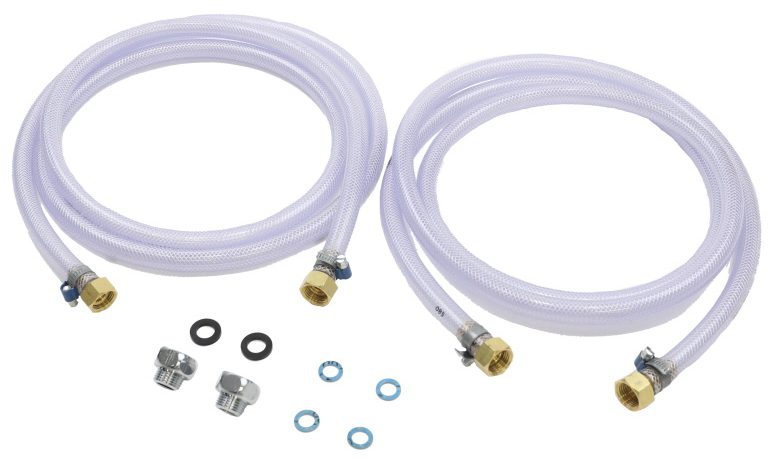

注入しているブラインが見える新商品「ブライン注入ホース(品番:CF-H2C)」

ブライン注入ホースは、2020年10月1日に仕様変更を実施し、旧品番:CF-H2B から新品番:CF-H2C に変更いたしました。受注当日出荷です。

半透明の軟質塩化ビニル樹脂(S-PVC)とポリエステル糸で構成されるホースは、ブライン内の気泡を目視することができて取り回しも容易です。両端にG1/2ナット付きアダプタがついているので、「ブライン注入ポンプ(品番:CL-1521)」と一般的なブライン注入口に、それぞれ直接接続することができます。また、ヘッダーセット671などのようにシステム側のブライン注入口がG3/4の場合は、同梱の変換継手でG1/2に落としてから接続してください。この度の仕様変更で、耐圧性能を冷温水利用システムへのブライン注入には十分な1.0MPaに向上しています。

品 番 規 格 付属品 価 格
CF-H2C G1/2✕G1/2 注入ホース✕2本 変換継手(G1/2✕G3/4)✕2個 ¥3,400

まとめ

温水暖房の施工時間を短縮するなら「ブライン注入ポンプ(品番:CL-1521)」が不可欠です。新規注入作業から入替作業まで、ブラインの抜き取り、回路洗浄、そしてブライン注入までの工程を、「ブライン注入ポンプ(品番:CL-1521)」に「ブライン注入ホース(品番:CF-H2C)」を接続して使用すれば、効率よく行うことができます。既に温水暖房工事をされている施工業者様、これから取り組むという施工業者様は、これを機会に改めて購入をご検討されてはいかがでしょうか。
