温水暖房に使用するパイプの主流となった架橋ポリエチレン管。需要の増加にともない保温材付きやサヤ管入りなどいくつかのラインナップが販売され、同様に付随するサドルバンドやシーリングキャップのラインナップも増えています。本稿では暖房用架橋ポリエチレン管とそれにマッチするサドルバンドとシーリングキャップの組合せをご紹介します。

組合せを理解することで美観と施工性が大幅に向上する

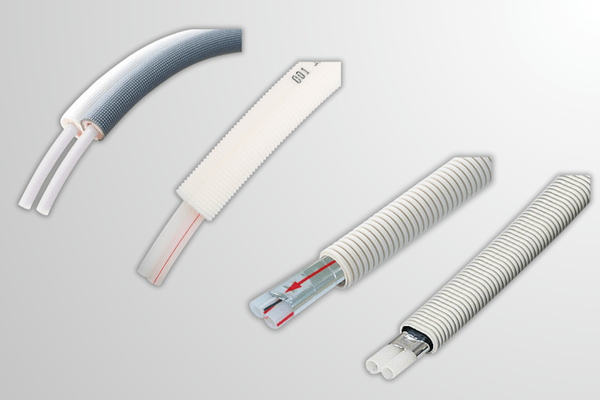

よく使用される暖房用架橋ポリエチレン管の種類は保温材付きが2種類、サヤ管入りが2種類の計4種類。それに付随するサドルバンド、シーリングキャップが12種類もあります。特にサドルバンドは汎用品も多い部材ですが、正しく適合する組合せを理解して選定することで美観と施工性が向上します。

ペアチューブダブルタイプとサドルバンド、シーリングキャップの組合せ

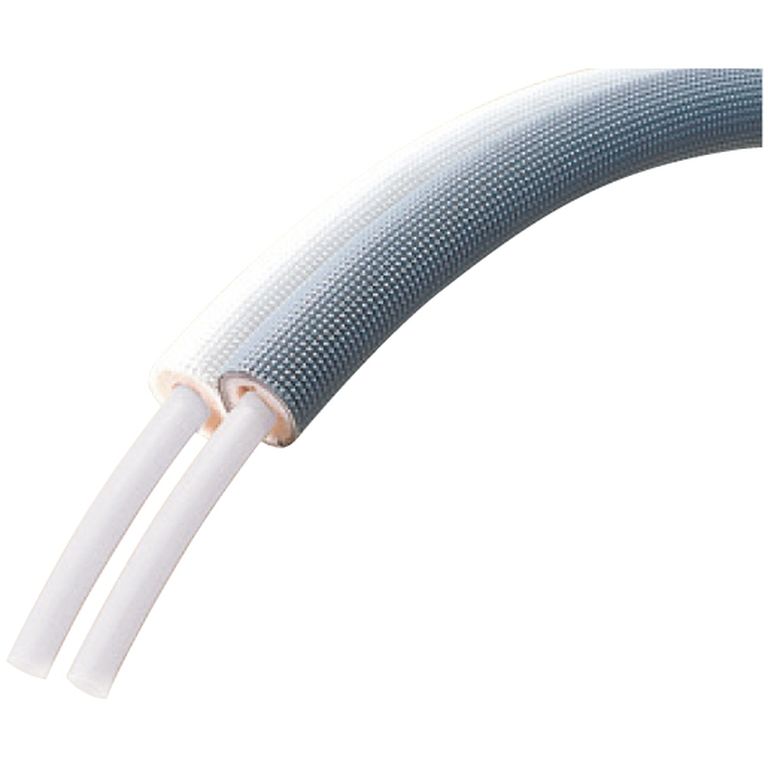

	ペアチューブ・ダブルタイプ
適合部材	XLS-7HON10W	XLS-10HON10W	XLS-13HON10W
シーリングキャップ	CAP-7HON10	CAP-10HON10	なし
サドルバンド	なし	LST2-28	LST2-30
		ST2-28	ST2-30

高断熱コアチューブとシーリングキャップとサドルバンドの組合せ

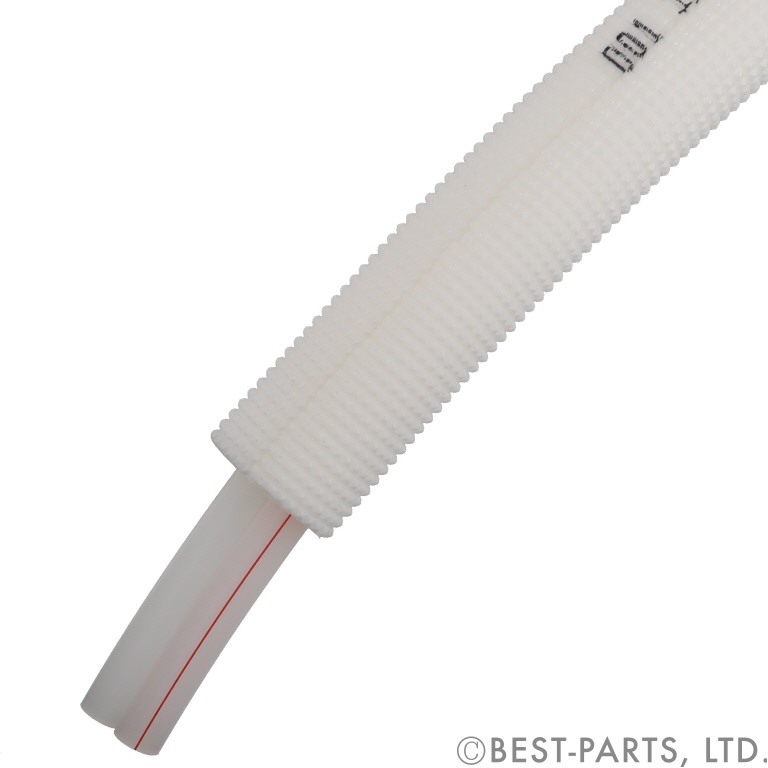

	高断熱コアチューブ
適合部材	UPT-7N-I/UPT-7N-IE	UPT-10N-I/UPT-10N-IE
シーリングキャップ	SEW-7N-IE	SEW-10N-IE
サドルバンド	VOF-7K	VOF-13
	VOT-7	VOT-13

CD管付コアチューブのシーリングキャップとサドルバンドの組合せ

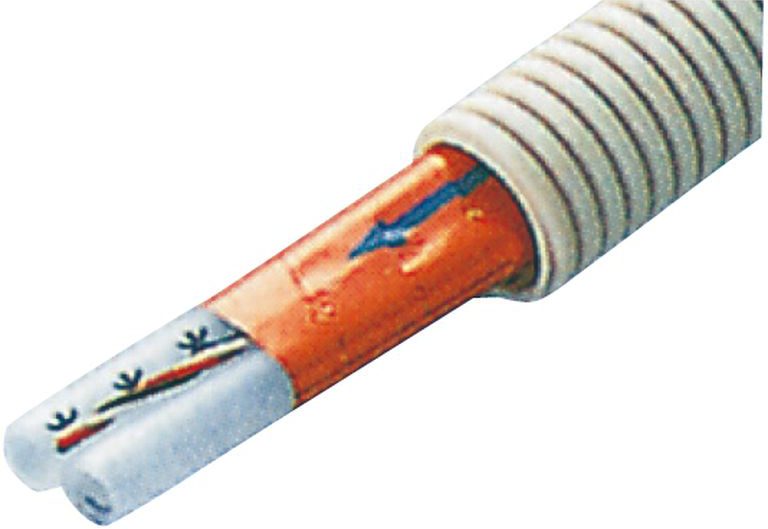

	CD管付コアチューブ
適合部材	CDW-7	CDW-10
シーリングキャップ(信号線なし)	SW-7	SW-10
シーリングキャップ(信号線あり)	SEW-7	SEW-10
サドルバンド	LSY-22	LSY-30
	LST-22P	LST-30P

ダ円サヤ管入コアチューブのシーリングキャップとサドルバンドの組合せ

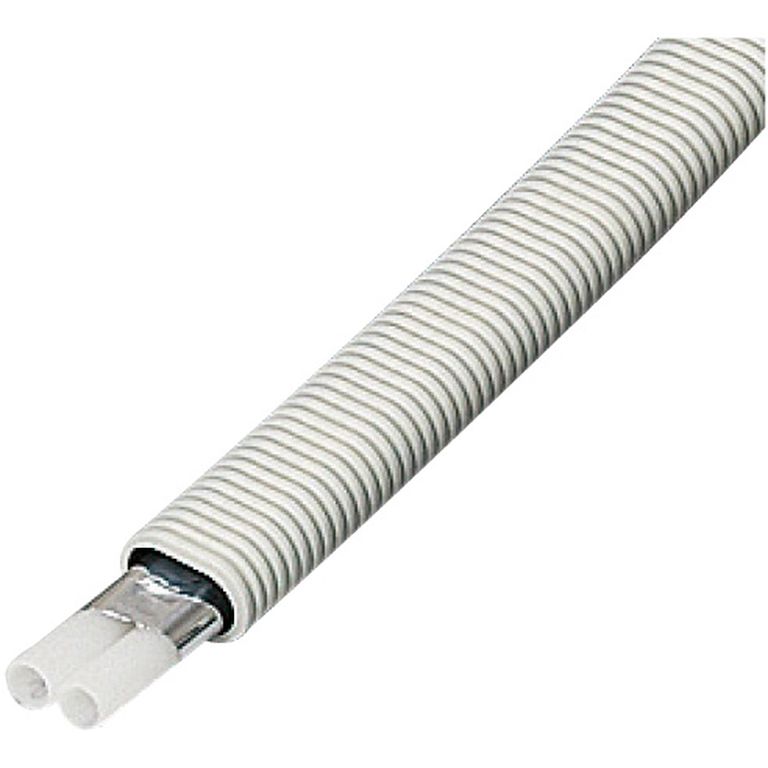

	ダ円サヤ管入コアチューブ
適合部材	VO2-0710M/VO2-0710M-E
シーリングキャップ(信号線なし)	S-0710PM
シーリングキャップ(信号線あり)	S-0710PM-E
サドルバンド	VOF-7K
	VOT-7

まとめ

温水暖房に使用するパイプの主流となった架橋ポリエチレン管。サドルバンドやシーリングキャップのラインナップも増えています。数あるサドルバンドやシーリングキャップの正しく適合する組合せを理解して選定することで美観と施工性が向上します。ぜひ部材選定の参考にしてみてください。

※本記事は2022年12月15日に公開しましたが、修正を加えて2025年11月25日に再度公開しました。
