インパクトドライバーで施工できる。打ち込まない新時代のアンカー【タップスター】

打ち込まないアンカーボルトとして注目を集める「タップスター」マルチインパクトドライバーだけでねじ込めて、端部が割れにくく、施工後も高さ調整ができ、しかも不要になったら取り出すこともできる優れものです。木ビス固定と同程度の作業時間を実現したコンクリート用ねじ固定式アンカー「タップスター」は、新しい時代を予感させるに十分です。

ハンマーを使わないスピード施工

ハンマーを使って打ち込むオールアンカーは、振り下ろしに力と経験を必要とします。熟練者であれば慣れた打ち込み作業ですが、力加減や打ち込み角度を誤るとピンが曲がったり、ねじ部が潰れてしまうなんてことも若手作業員なら誰しもが経験することだと思います。その点、電動工具ファーストのタップスターは力を使わないので、コンクリートが割れる心配がなく、どなたであってもほとんど同じ施工時間で仕上げることができます。

電動工具ファーストで施工できるから均一な作業ができる

「タップスター」の埋込には、マルチインパクトドライバーがとっても便利です。もちろん、ドリルドライバーインパクトドライバーを使い分けても構いません。施工方法は以下の3ステップです。

マルチインパクトドライバーを使用した施工方法
  1. ドライバーモードで下穴を10mm深く穿孔
  2.    ダストポンプで切粉を除去
  3. インパクトモードで「タップスターソケット」をねじ込む

このように穿孔からねじ込みまで電動工具だけで作業ができるので、作業者の技量を問わず、全員が均一な作業を行うことが可能です。

狭所でも簡単施工:「タップスター」と電動工具の組合せ

リフォームや改修作業では、既存の構造物や設備が作業スペースを狭め、従来のオールアンカーを打込むスペースがないケースがあります。特に、狭い空間での作業は、適切なツールの選択が成功の鍵を握ります。「タップスター」は、その独自のねじ込み式設計により、ハンマーを使用せずに施工が可能で、これにより作業の柔軟性が格段に向上します。PanasonicのEXENAシリーズのような最新の電動工具を「タップスター」と組み合わせることで、狭い場所でも正確かつ迅速に施工を行うことができます。EXENAシリーズには、狭所作業を容易にするための豊富なアタッチメントが用意されており、これにより、「タップスター」の柔軟性と施工の簡易化が一層促進されます。これは、狭いスペースでの作業効率を大きく改善し、施工品質を向上させる画期的な解決策を提供します。

EXENAシリーズのアタッチメントの使い分け画像

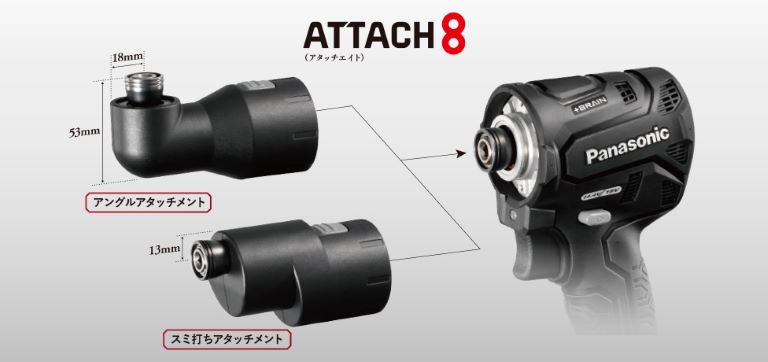

図1:EXENAシリーズのアタッチメント2種使いこなせば、あらゆる箇所にタップスターを打ち込むことが可能です

ねじ込み式だから、施工後でも高さ調整や取外しができる

ねじ込み式の「タップスター」は、施工後でも高さ調整が可能です。たとえば、勾配が付いた場所での機器据付後にレベル調整スペーサーを挟む作業ができます。また、エコキュートや電気温水器の入替工事では、元々設置されていた機器と新しい機器とでアンカーピッチが異なるためアンカーボルトが邪魔になる現場があります。打込み式のオールアンカーケミカルアンカーの場合は、放置するかマルチツールで切断するしかありませんが、「タップスター」なら逆に回せば取り外すことができます。取外した穴はコーキング等で処理してください。

ドリル径が2サイズ小さく、引張強度が高い

ハンマーを使わずにねじ込む「タップスター」は、今までより2サイズも小さいコンクリートドリルで下穴を穿孔できます。小さいサイズの下穴にねじが掛かるので引張強度も高くて安心できます。

ドリル径の違い タップスター
オールアンカー
呼び径 ドリル径 引張強度 ドリル径 引張強度
M8 7.5 9.0kN 8.5 4.9kN
M10 9.5 15.0kN 10.5 7.2kN
M12 11.0 18.0kN 12.7 13.9kN

「タップスター」のラインナップ

タップスター(ねじ固定式アンカー)三価ユニクロ

材質に鋼(三価ユニクロ)を用いた価格訴求力の高い商品です。

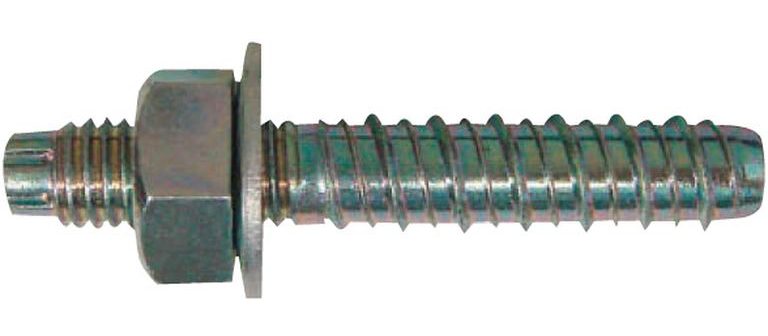

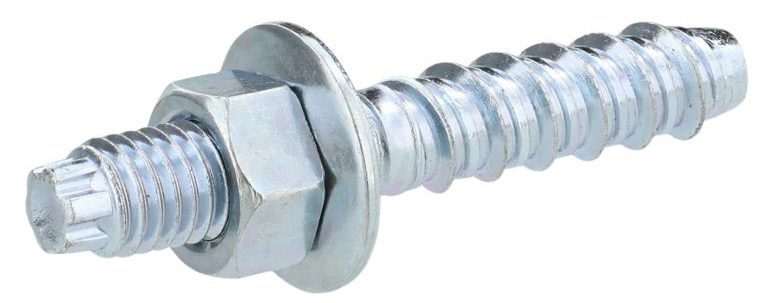

「タップスター(ねじ固定式アンカー)」の画像

「タップスター(ねじ固定式アンカー)」は1本から当日出荷です!

品 番 呼び径 全 長 ドリル径 引張荷重(KN) 埋込深さ
TP850 M8 50 7.5 9 35
TP870 70
TP1060 M10 60 9.5 15 45
TP1080 80
TP1010 100
TP1260 M12 60 11.0 18 40
TP1270 70 50
TP1290 90

タップスター(ねじ固定式アンカー) SUS

SUS410にサスガード処理を施し、耐食効果をSUS304同程度まで引き上げた商品です。最近、エアコン架台に多いアルミ材や亜鉛メッキ鋼板に対する電食を抑制できる点でも注目されています。

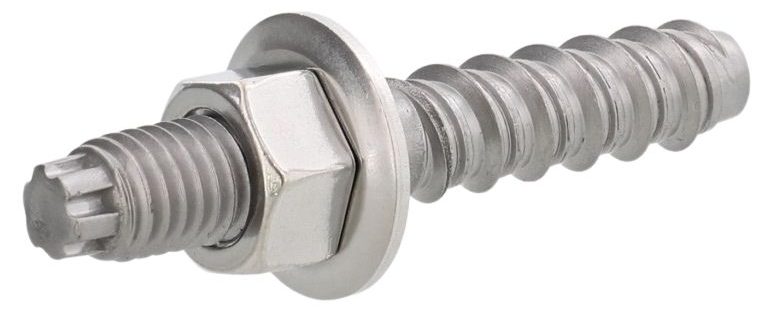

「タップスター(ねじ固定式アンカー)SUS」の画像

「タップスター(ねじ固定式アンカー)SUS」は1本から当日出荷です!

品 番 呼び径 全 長 ドリル径 引張荷重(KN) 埋込深さ
TP850S M8 50 7.5 9 35
TP870S 70
TP1060S M10 60 9.5 15 45
TP1080S 80
TP1010S 100
TP1270S M12 70 11.0 18 50
TP1290S 90
TP1210S 100

タップスターソケット

タップスターをねじ込む際、インパクトドライバーにこのタップスターソケットを装着してください。なお、使用する呼び径に合わせたソケットをそれぞれ揃えなければならない点に注意が必要です。

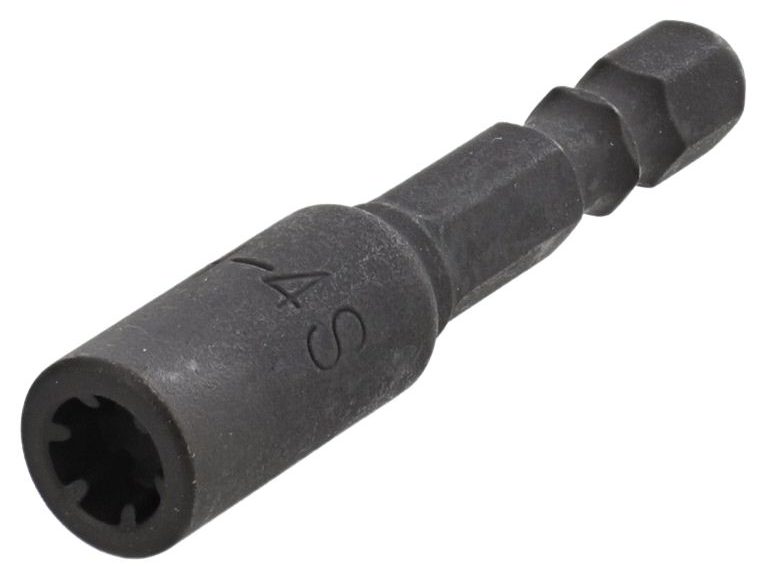

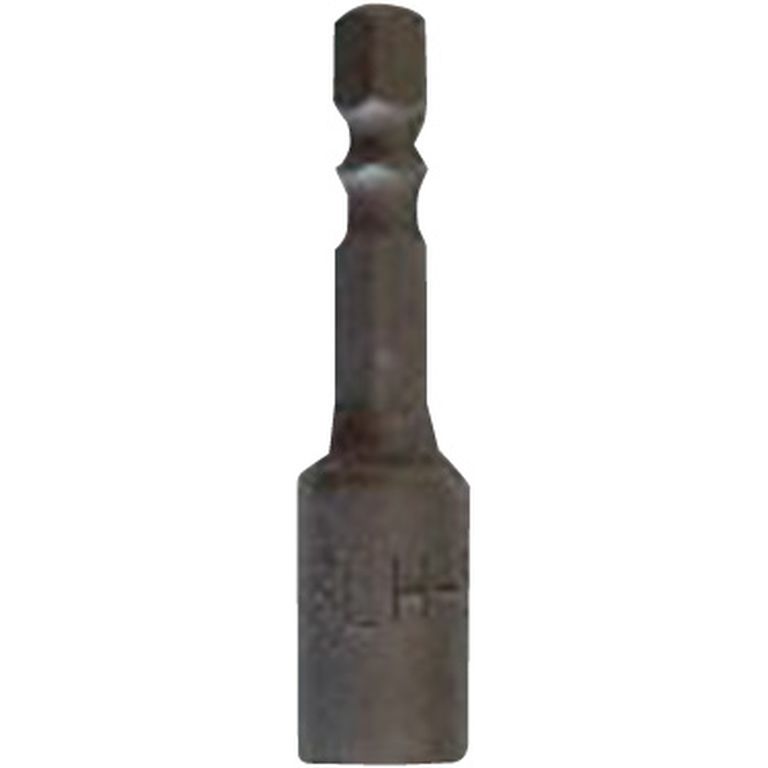

「タップスターソケット」の画像

「タップスターソケット」は1本から当日出荷です!

品 番 呼び径 締付トルク
BLH-4S M8 10.0 12
BLH-5S M10 12.0 25
BLH-6S M12 13.5 43

タップスター(パワーパック)三価ユニクロ

タップスター(パワーパック)にはタップスターソケットが同梱されております。パックで持ち運べば、タップスターソケットを忘れて施工できないというリスクも回避できます。

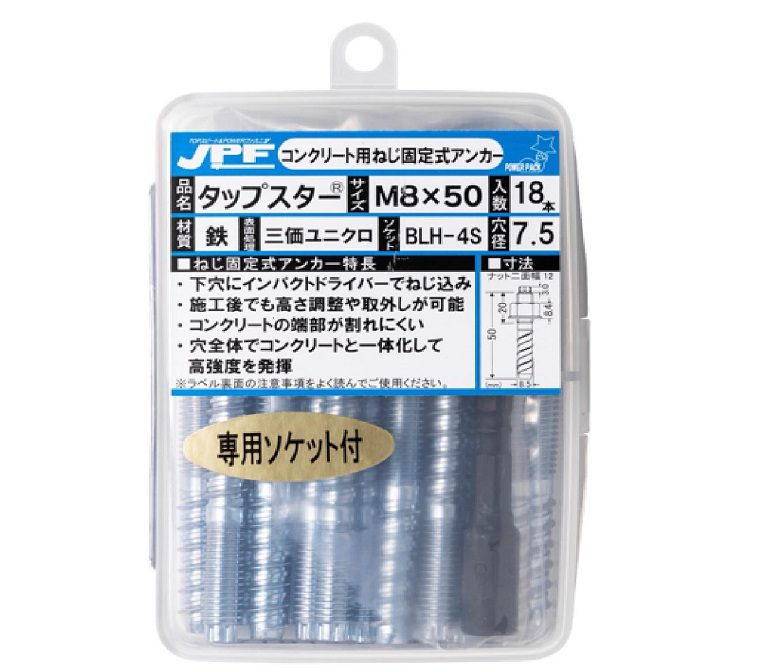

タップスター(パワーパック)の画像

「タップスター(パワーパック)」は1パックから当日出荷です!

品 番 呼び径 全 長 ドリル径 引張荷重(KN) 埋込深さ 入数
TP850P M8 50 7.5 9 35 18
TP870P 70 15
TP1060P M10 60 9.5 15 45 10
TP1080P 80 8
TP1270P M12 70 11.0 18 50 8

タップスター(パワーパック)SUS

タップスター(パワーパック)SUS」にもタップスターソケットが同梱されております。パックで持ち運べば、タップスターソケットを忘れて施工できないというリスクも回避できます。

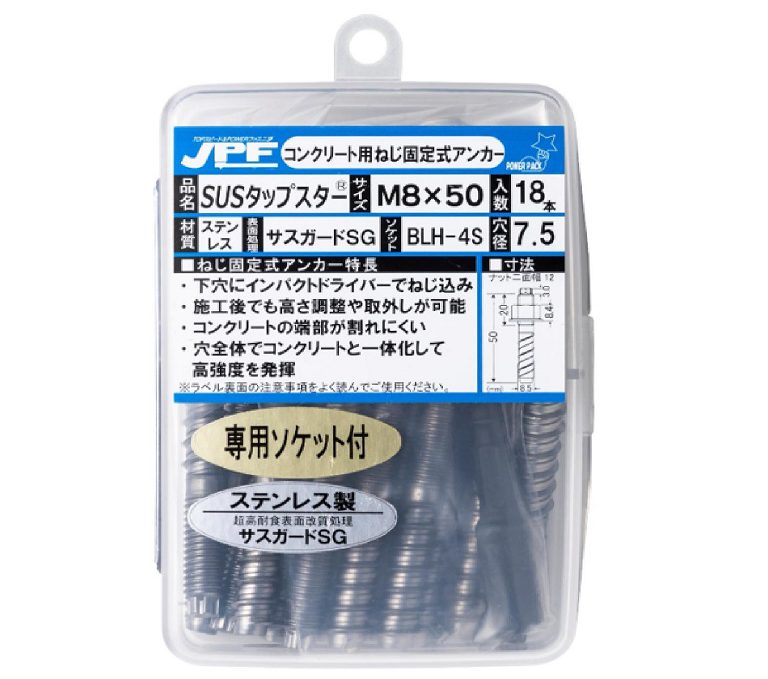

「タップスター(パワーパック)SUS」

「タップスター(パワーパック)SUS」は1パックから当日出荷です!

品 番 呼び径 全 長 ドリル径 引張荷重(KN) 埋込深さ 入数
TP850SP M8 50 7.5 9 35 18
TP870SP 70 15
TP1060SP M10 60 9.5 15 45 10
TP1080SP 80 8
TP1270SP M12 70 11.0 18 50 8
TP1290SP 90 6

まとめ

「タップスター」は打ち込まない斬新な施工方法のアンカーボルトで、その施工はマルチインパクトドライバーだけで完結します。もちろん、手持ちのドリルドライバーとインパクトドライバーを使い分けても構いません。何より電動工具ファーストなので、施工時間が短縮され、技術レベルに関わらず均一な仕上がりが実現します。従来のオールアンカーでは考えられない、施工後の高さ調整や容易な取り外しが「タップスター」の大きな特長です。ぜひ、直近の現場で「タップスター」の持つ可能性を体験してください。

※この記事は2019年3月26日に公開されましたが、規格追加を反映し2023年5月12日、2024年3月14日に再度公開いたしました。
