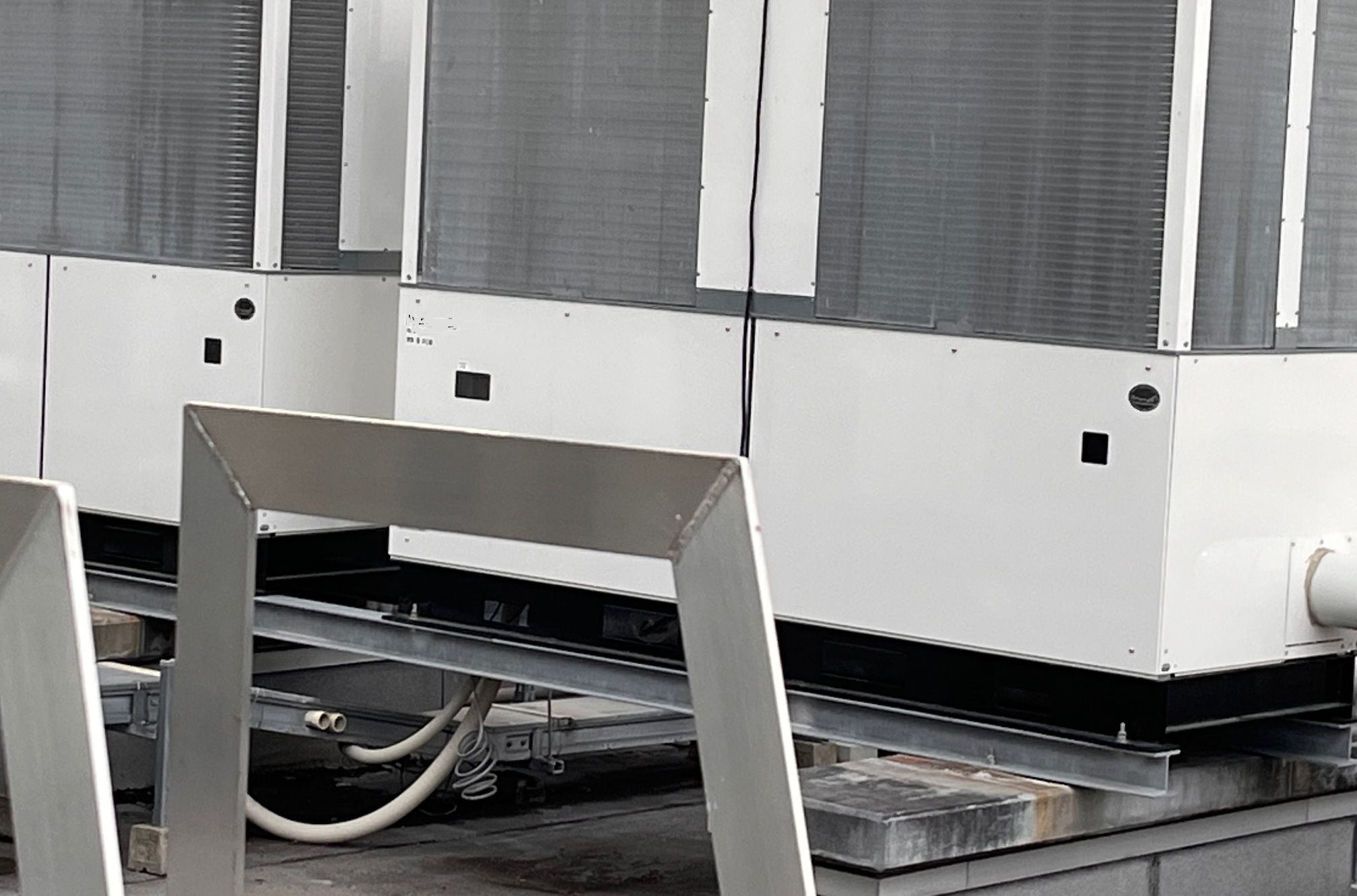

PBキャッチャーTOPイメージ画像

現場の安定稼働を支える重要パーツ!ビルマル・冷凍機・ガスヒーポン用架台

ビル用マルチエアコン(通称:ビルマル)、冷凍機、ガスヒートポンプエアコン(GHP)など、屋外に設置される大型設備機器には、安定した設置と振動・荷重の吸収を両立するための「架台」が欠かせません。今回は、そんな設備の設置を足元から支える「ビルマル・冷凍機・ガスヒーポン用架台」について解説します。

ビルマル・冷凍機・ガスヒーポンに共通する設置の課題

ビルマルやGHP、冷凍機などの大型空調機器は、安定性と安全性が命です。これらの機器は主に屋上や屋外に設置されるため、設置環境は非常に過酷。風雨や紫外線による劣化、地震などによる揺れ、そして設置面の不陸(ふりく:水平でないこと)など、クリアすべき課題は少なくありません。

加えて、近年では建物の構造が複雑化しており、設置場所が限られるケースも増えています。そうした中で、設備機器をしっかりと支持し、振動を抑え、荷重を分散してくれる「専用の架台」は、現場でのトラブルを未然に防ぐ重要な役割を担っているのです。

「PBキャッチャー®」3つのメリット!

日晴金属製の「PBキャッチャー®」は現場で組み立てる、軽量でコンパクトな架台です。

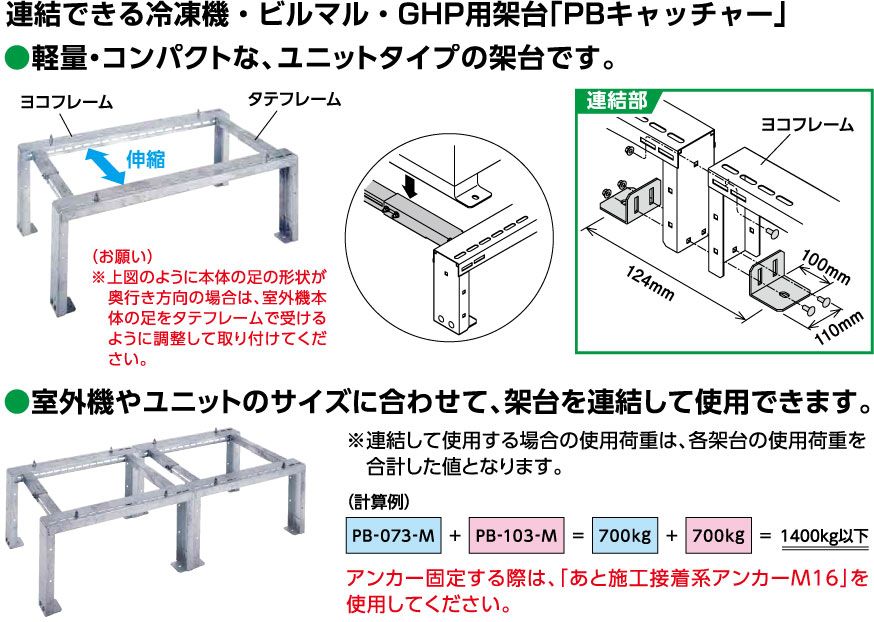

PBキャッチャーの特徴

PBキャッチャーの特徴

1. 多様な機器に対応できる設計

本架台は、ビルマルや冷凍機、ガスヒーポンといった異なるメーカー・機種の設置に対応できるよう、柔軟なサイズと構造を採用しています。「PBキャッチャー®」は、タテフレームが伸縮し、幅を調整できるため、現場ごとに都度オーダーメイドする必要がなく、調達の効率化とコスト削減につながります。

2. 耐候性と耐荷重性に優れた構造

屋外設置が前提となるこれらの機器の架台には、高い耐久性が求められます。ステンレス製ボルトと溶融亜鉛メッキ仕上げの鋼材を使用した「PBキャッチャー®」は、サビや腐食に強く、長期間の使用でも安定性を維持します。また、使用荷重も500㎏・700㎏としっかりしており、重量のある室外機をしっかりと支えることができます。

3. 連結式架台

室外機やユニットのサイズに合わせて、架台を連結して使用することができます。連結して使用する場合の使用荷重は、各架台の使用荷重の合計となります。

ラインナップ・仕様詳細

実際の製品仕様や寸法、材質、詳細については、以下の商品コードのリンクより、ベストパーツオンラインの商品ページにてご確認いただけます。

PBキャッチャー架台は1台から手配可能です。

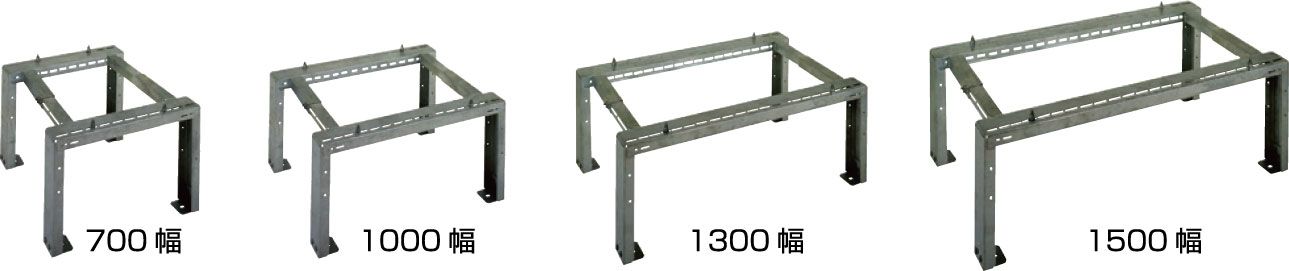

PBキャッチャー架台は1台から手配可能です。画像は高さ500~530mmの商品です。

幅(mm) 奥行(mm) 高さ(mm) 使用荷重
(kg)

300~330 500~530 1000~1030
700 400~490 PB-073-SS PB-075-SS 500
490~600 PB-073-S PB-075-S
590~840 PB-073-M PB-075-M 700
800~1150 PB-073-L PB-075-L
1000 400~490 PB-103-SS PB-105-SS PB-1010-SST 500
490~600 PB-103-S PB-105-S PB-1010-ST
590~840 PB-103-M PB-105-M PB-1010-MT 700
800~1150 PB-103-L PB-105-L PB-1010-LT
1300 400~490 PB-133-SS PB-135-SS PB-1310-SST 500
490~600 PB-133-S PB-135-S PB-1310-ST
590~840 PB-133-M PB-135-M PB-1310-MT 700
800~1150 PB-133-L PB-135-L PB-1310-LT
1500 400~490 PB-153-SS PB-155-SS 500
490~600 PB-153-S PB-155-S
590~840 PB-153-M PB-155-M 700
800~1150 PB-153-L PB-155-L

まとめ

ビルマル・冷凍機・ガスヒーポンといった屋外機器の設置において、架台は「ただの土台」ではなく、安全・安定・効率的な施工と、長期的な設備稼働を支える重要な存在です。今回ご紹介した「PBキャッチャー®」は、耐候性・施工性・汎用性を兼ね備えた製品です。都市ガス事業者様やメンテナンス業者様は、現場の安定稼働のために、ぜひご検討ください!
