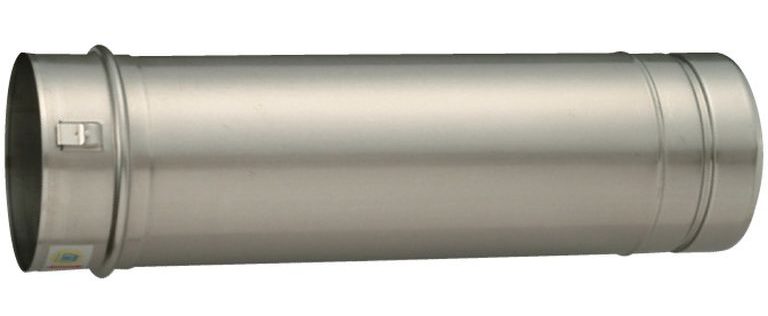

屋内式の給湯熱源器設置工事において給排気筒横引配管を行う場合、給排気筒はトップ側に向けて1/50程度の先下がり勾配をとり、ドレンが溜まらないように設置しなければなりません（CF式を除く）。本稿では、高所作業になる給排気筒の勾配調整に便利な吊金具をご紹介いたします。

※この記事は、2020年10月30日、2020年7月15日に公開した記事を、統合・修正し2023年6月2日に再度公開しました。

天井から280mmまでの調整にはスライド式が便利

一般的な吊金具では、全ねじを使って高さ調整をする場合が殆どです。その際、微妙な先下がり勾配を取るのが若干手間だというご意見もございます。一方で「スライド式吊金具」は、脚の長さを、1.5～2mの間で微妙なレベル調整を容易に行えますので、天井より280mmまでの範囲の高さ調整にはオススメです。

付属のねじで脚の高さ調整がカンタンにできる「スライド式吊金具」

「排気筒吊金具(品番：GH60K/GH80K/GH100K)」は脚の部分がスライド式になっており、付属のねじでカンタンに高さ調整が可能です。また、「排気筒吊バンド」と「排気筒吊バンド用T字脚」を組み合わせることによって、より広い範囲での高さ調整ができるようになります。

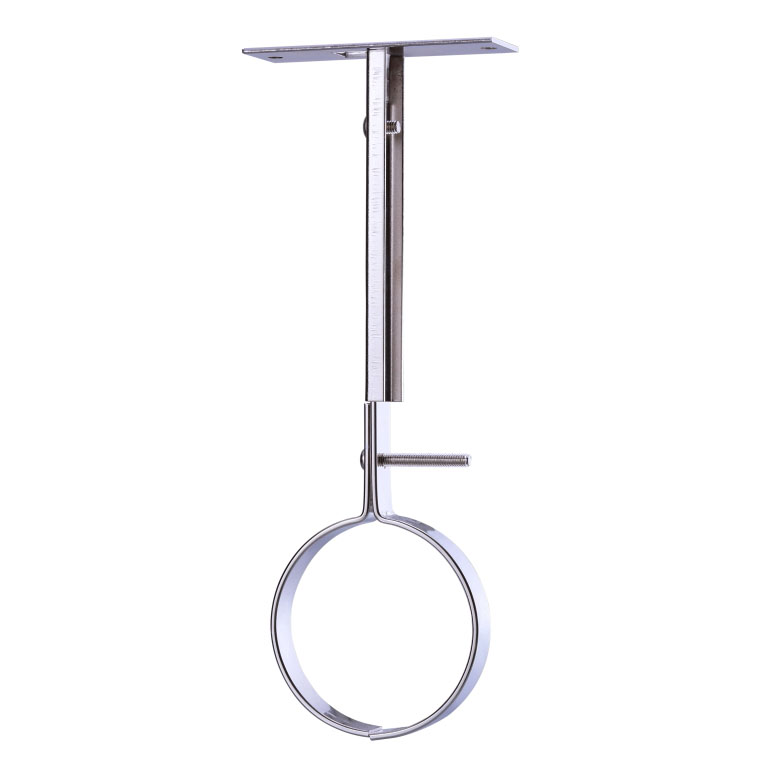

脚と吊輪が一体の「排気筒吊金具」

勾配の調整幅が130㎜～200㎜の間で収まる場合は、脚と吊バンドが一体となった「排気筒吊金具(品番：GH60K/GH80K/GH100K)」がオススメです。吊バンドと脚を別々に揃える必要が無いため、在庫管理も容易になります。一方で、材質がスチール（ニッケルメッキ仕上）なので、使用できる場所は屋内に限られます。

品　番	排気筒径	スライド幅
GH60K	φ60	130～200㎜
GH80K	φ80	130～200㎜
GH100K	φ100	130～200㎜

組み合わせることで70㎜～280㎜までの高さ調整が可能な「排気筒吊バンド」と「排気筒吊バンド用T字脚」

吊バンドとT字脚を別々に選定するメリットは、様々な給排気筒径と脚の長さにフレキシブルに対応しやすくなる点です。「排気筒吊バンド」はφ60～φ120までの6サイズ、「排気筒吊バンド用T字脚」は調整可能長さ別に4サイズをご用意しておりますので、現場の状況に合わせて自由に組み合わせてご使用ください。

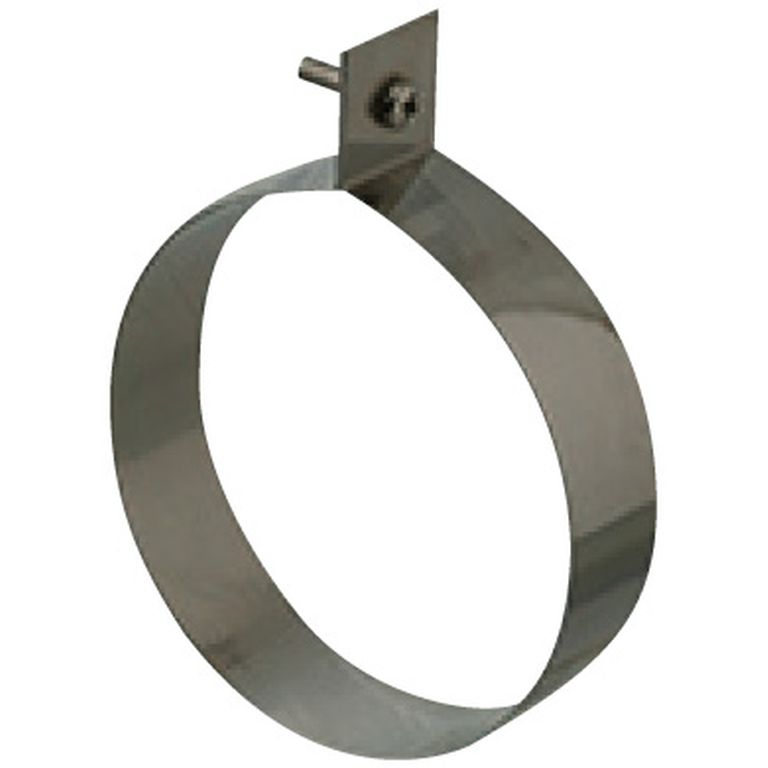

「排気筒吊バンド」

「排気筒吊バンド」は、「排気筒吊バンド用T字脚」と組み合わせて使用します。材質はSUS304で排気筒専用設計となっておりますので、屋内隠ぺい部でも安心してご使用いただけます。サイズはFE用φ60からφ120までの6種類ご用意しております。

品　名	規　格	材質	バンド幅
GH60KR	φ60用	SUS304	20㎜
GH70KR	φ70用
GH80KR	φ80用
GH100KR	φ100用
GH110KR	φ110用
GH120KR	φ120用

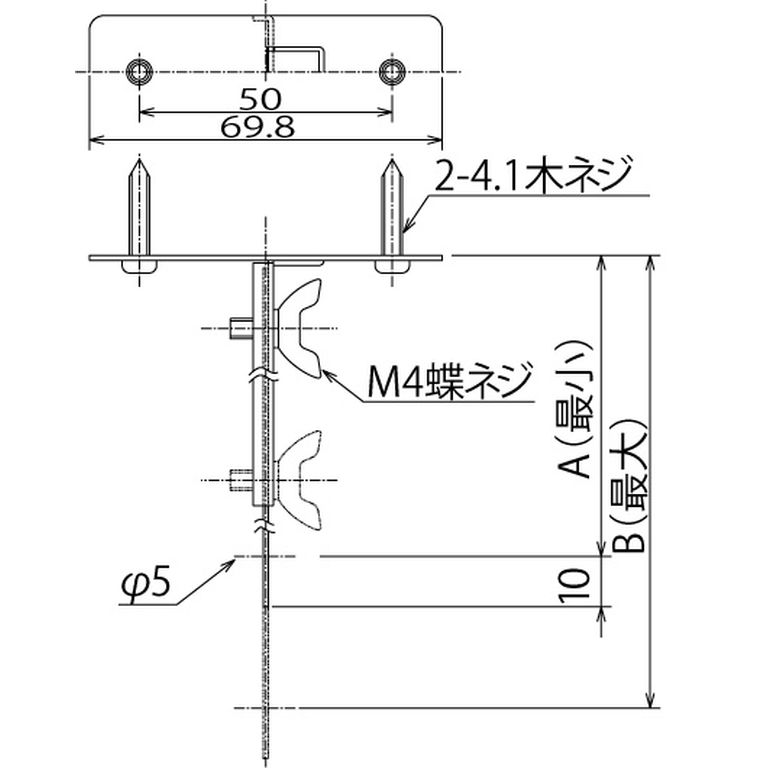

「排気筒吊バンド用T字脚」

「排気筒吊バンド」と組み合わせて使用する「排気筒吊バンド用T字脚」のポイントは、手締め可能な蝶ねじで勾配調整にドライバーなどの工具が不要な点です。片方の手で排気筒を押さえながら、もう片方の手で蝶ネジを締め込むことができるので、勾配の微調整がより容易に行えます。

品　番	A(最小長さ)	B(最大長さ)	材質
GH95T	70㎜	95㎜	SUS304
GH130T	105㎜	130㎜	SUS304
GH210T	135㎜	210㎜	SUS304
GH280T	205㎜	280㎜	SUS304

天井からの離隔距離が280mm以上の場合には「NRシリーズ」

既にご紹介いたしましたスライド式吊り金具で下り勾配は十分確保できますが、天井高が高い現場には対応できかねます。その場合には、「寸切りボルト」＋「排気筒ナット付吊バンドNRシリーズ」＋「ねじ込みT字足」で施工してください。「NRシリーズ」は、W3/8の寸切りボルト用ナットが溶接されているので、そのままねじ込むだけのカンタン施工です。

なお、特監法に基づく排気筒を屋外で固定する用具の材料はSUS304又はこれと同等以上のものとすることと定められております。ここでいう排気筒を固定する用具とは、建築物の壁天井その他構築物に排気筒を固定するための金具のことを指し、排気筒を支持するための吊ボルト及び架台等は含まれません。よって、ユニクロ等をお使いいただいても問題はありません。

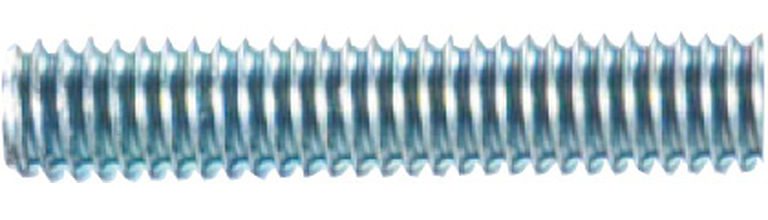

寸切りボルトのラインナップ

品　番	規　格	サイズ	材　質
GH-SB	全ねじ1m	W3/8	ユニクロ
GH-SBS			SUS304
GH-SB2	全ねじ2m		ユニクロ
GH-SBS2			SUS304

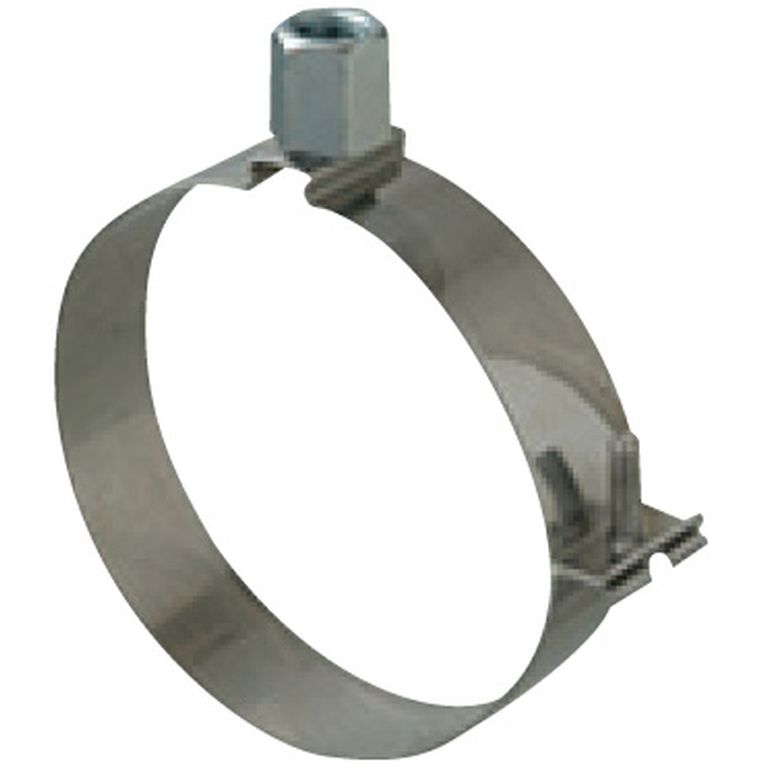

排気筒ナット付吊バンド「NRシリーズ」のラインナップ



品　番	排気筒径
GH60NR	φ60
GH80NR	φ80
GH100NR	φ100
GH110NR	φ110
GH120NR	φ120

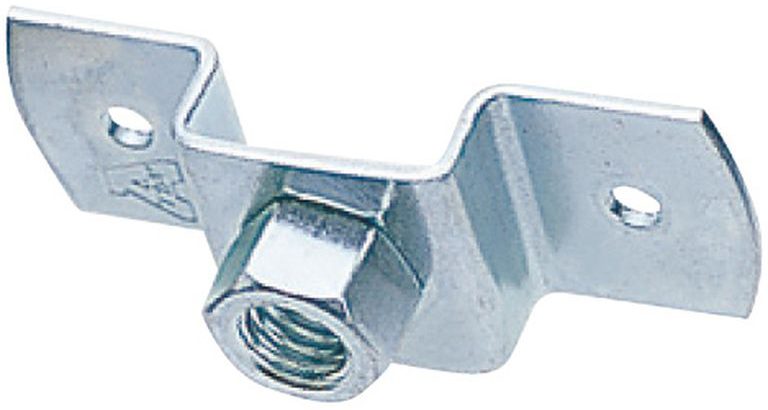

ねじ込みT字足のラインナップ

品　番	ねじサイズ	高　さ	材　質
GH-NTA	W3/8	20.5mm	ユニクロ
GH-NTAS		20.0mm	SUS304

まとめ

CF式以外の給排気筒横引き配管では、先下がり勾配を「吊金具」で取る必要があります。高さ調整が容易にできる「スライド式吊金具」を使用することで、微妙な勾配調整も容易に行えます。また、「排気筒吊バンド」と「排気筒吊バンド用T字脚」を組み合わせれば、φ60～φ120までの6サイズ、高さ調整範囲70㎜～280㎜の4サイズ、最大24パターンの吊金具をセッティングすることが可能です。隠ぺい部こそ腕の見せ所ですから、現場の天井の高さにあった吊金具をご利用ください。
