フランジがない給排気トップや排気筒の貫通部を化粧する割プレートで美観アップ

フランジがない給排気トップや給排気筒を壁貫通する場合、外壁との隙間をコーキングで仕上げます。しかし、開口部が露出する外観のままではユーザーが満足してくれません。そんな時に使いたいのがSUS304の「割プレート」。優れた美観とは言いませんが、絞り込めば排気筒の外径にピッタリ合わせることができる化粧キャップの役割を果たします。

ベストパーツオンラインショップ

Φ120二重管式FF用給排気トップにピッタリあうサイズをご用意しました!

Φ120のガスFF式二重管の給排気筒は外径がズバリΦ120ですが、給排気トップの場合は下図の通り貫通スリーブの分だけ内径が大きい割プレートが必要です。

パロマ社二重管式FF用給排気トップの図面を引用しています。

二重管式FF用給排気トップに最適「SS-130J-HP」

給排気筒や給排気トップと貫通部との隙間を超耐熱性シリコーンでコーキング処理した上から化粧する割プレートに、二重管式FF用給排気トップにピッタリ合うサイズ「SS-130J-HP」を追加発売いたします。

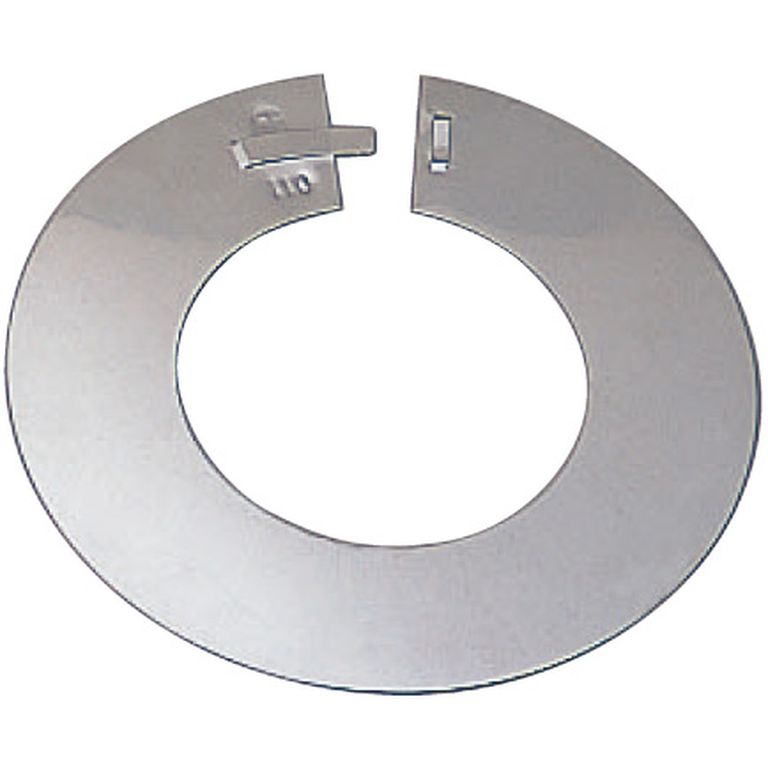

SUS304で作る割プレートの特徴

性能面では、耐食性に優る材料であるSUS304を使用しているのでサビにも強く、屋内外問わず安心して使用していただけるメリットがあります。また、割プレートの施工は、排気筒を設置してコーキング処理後に手で絞り込み、ピッタリ排気筒にくっついたところでバンド代わりの金具を折り曲げて固定するだけでとてもカンタンです。

割プレートにはたくさんのサイズをご用意しています

品番 材質 外径(φ) 適合径(φ) 肉厚(mm)
GH60HP SUS304 150 60 0.25
GH80HP SUS304 180 80 0.25
GH100HP SUS304 210 100 0.25
SS-100J-HP SUS304 215 100 0.3
SS-110J-HP SUS304  215  110 0.3
SS-120J-HP SUS304 215 120 0.3
SS-130J-HP SUS304 242 130 0.3
SS-150J-HP SUS304 288 150 0.3

Φ120二重管式FF用給排気トップにピッタリくる新商品は「SS-130J-HP」です。

まとめ

フランジがない給排気トップや給排気筒の貫通部は、超耐熱性シリコーンでコーキング処理した上から割プレートで化粧してください。耐食性が高いSUS304がオススメで、そのサイズはΦ60~Φ150まであります。なお、Φ120二重管式FF用給排気トップに対しては、スリーブの分だけ内径を大きくしなければならないため、「SS-130J-HP」を規格追加いたしました。ぜひ美観アップにご使用いただければ幸いです。
