洗濯物を外干ししたくないという理由で衣類乾燥機の購入を考える方が増えています。しかし、マンションに設置する場合、先にベンドトップを取付ける現在の施工方法が障害になっています。本稿では、外壁を仕上げた後にトップを差し込むタイプの「後付ベンドトップセット」をご紹介します。

※2020年7月30日に公開した記事ですが、校正し直して2021年9月29日に再公開しました。

外壁が仕上がってから取付けるベンドトップ

実は、現行の「ベンドトップ」は受け口側（メス）で出ているため、外壁が仕上がってから取付けることができません。そこで、先行して短管を外壁に取付けておき、外壁が仕上がってから換気フードのようにベンドトップを差し込む後付工法の「ベンドトップセット」をご紹介いたします。これなら、マンションにも衣類乾燥機「乾太くん」を提案しやすくなるので、ぜひチェックしてください。

特監法に基づいた後付施工のベンドトップセット

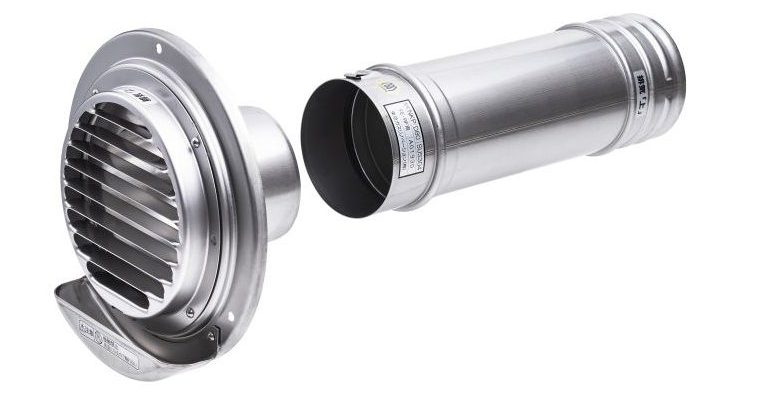

後付ベンドトップセットのベンドトップ部は、同梱の短管に差し込んで180°回転させて固定します。

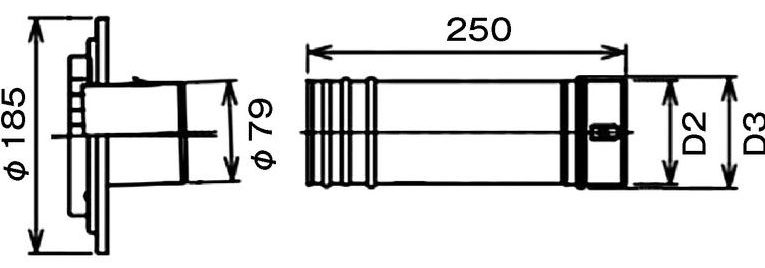

Φ80後付ベンドトップセット

品　番	D2	D3	基準価格
FBW80NKP-D	80.5	88.6	￥9,790

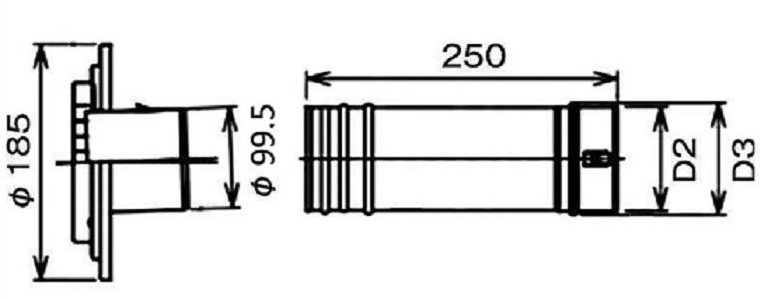

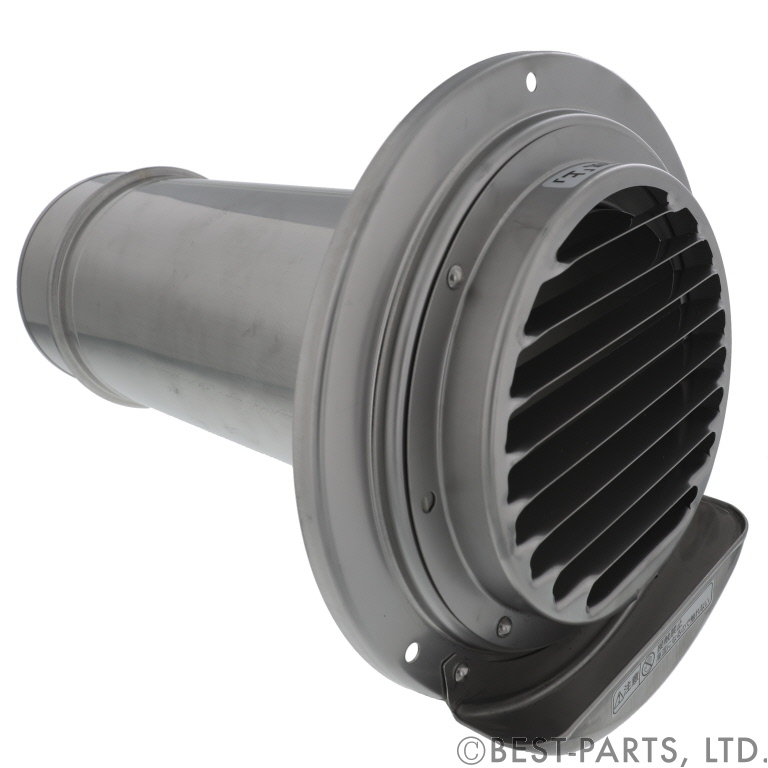

Φ100後付ベンドトップセット

品　番	D2	D3	基準価格
FBW100NKP-D	101.3	109.6	￥10,720

屋内側延長配管にはSEPまたはNKP方式をお使いください

「ベンドトップセット」の屋内側の延長配管には、必ずSEPまたはNKP方式の排気筒をお使いください。特にSEPシリーズは、高い水密性を誇る日本ガス機器検査協会認定品です。そもそもエコジョーズの結露水対策品として開発されている排気筒ですから、湿度が高い衣類乾燥機「乾太くん」用の排湿筒としても安心してご利用いただけます。

※SEPまたはNKP方式とは、ガス消費機器メーカーに採用されている抜け防止機構の呼称です。

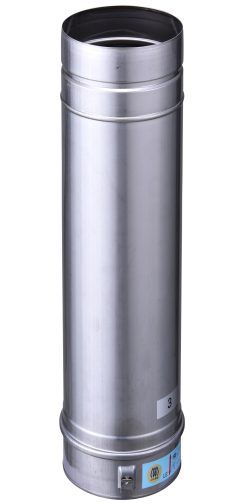

SEP方式の直管

φ80SEP直管

品　番	内　径	外　径	有効長	基準価格
SEP83	φ80.0	φ80.5	300	¥1,230
SEP86			600	¥2,010
SEP89			900	¥2,640
SEP812			1200	¥3,330

φ100SEP直管

品　番	内　径	外　径	有効長	基準価格
SEP103	φ100.8	φ101.3	300	¥1,720
SEP106			600	¥2,850
SEP109			900	¥3,420
SEP1012			1200	¥4,560
SEP1018			1800	¥6,120

SEP方式のスライド管

φ80SEPスライド管

品　番	内　径	外　径	有効長	基準価格
SEP8SS	φ80.0	φ80.5	120~145	¥1,800
SEP8S1			145~185	¥ 1,860
SEP8S2			180~250	¥1,980
SEP8S3			250~350	¥ 2,220
SEP8S4			350~550	¥2,700
SEP8S7			550~950	¥3,390

φ100SEPスライド管

品　番	内　径	外　径	有効長	基準価格
SEP10S1	φ100.8	φ101.3	145~185	¥2,910
SEP10S2			180~250	¥3,090
SEP10S3			250~350	¥3,420
SEP10S4			350~550	¥4,050
SEP10S7			550~950	¥5,160

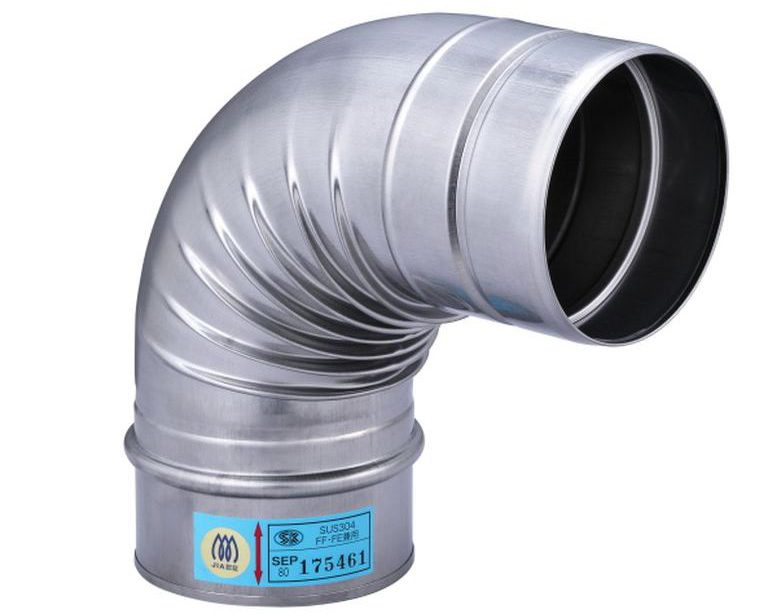

SEP方式のトール90°エルボ

トールエルボは通常のエルボと違ってジャバラがない分、糸くず等の繊維が絡みにくいので衣類乾燥機の排湿筒として推奨されております。

φ80SEPトールエルボ

品　番	内　径	外　径	基準価格
SEP80TE	φ80.0	φ80.5	¥2,160

φ100SEPトールエルボ

品　番	内　径	外　径	基準価格
SEP10TE	φ100.8	φ101.3	¥ 3,480

まとめ

外壁が仕上がってからベンドトップを差し込む後付工法が可能な「ベンドトップセット」。一般的な換気用フードと異なり特監法に基づいて設計されているので、安心してマンションにも衣類乾燥機「乾太くん」をご提案できるのではないでしょうか。
