切欠きがカンタンにできるようになったガスコンセント

2022.11.14

永井達也

ガス衣類乾燥機に利用するガス栓として注目を集める「ガスコンセント」。新築はもちろん、既築物件への増設でもバックプレートとフロントプレートで壁を挟める場所ならどこへでも設置できます。しかし、これまでは電気コンセントやスイッチと異なり壁の切欠きは引き廻さなければならず石膏ボードでなければやりたくない工事でした。本稿では、バックプレートの形状変更によって切欠き工程の時間短縮ができるガスコンセントをご紹介いたします。

1. 壁の切欠きがラクになり施工時間を短縮

壁の切欠きがラクになり施工時間を短縮

「ガスコンセント」の設置方法には、壁を貼る前にバックプレートとガスフレキ管または鉄管を接続したガス栓を壁内に仕込んでおく「先付け工法」と、壁が仕上がった後にガスフレキ管とガス栓を接続する「後付け工法」があります。どちらの工法であっても厄介なのはバックプレートの内側に沿って引廻鋸で壁を切欠く工程でした。

バックプレートの形状変更で多くの工具が使える！

現行のガスコンセントは、フロントプレートとバックプレートの締結位置が隅にあるため角まできっちり切欠く必要があります。慣れれば引廻鋸でも石膏ボードなら4隅まできっちり切欠きできますが、べニヤが入っていたら大変。マルチツールを使ってしまえばカンタンですが、ホールソーを使った電気コンセントやスイッチの切欠きに慣れた方には、ガスコンセントだけのためにマルチツールは高価すぎると感じるかもしれません。

そこで「ガスコンセント」のトップメーカーである藤井合金製作所では、壁を挟み込むフロントプレートとバックプレートを締結する小ねじ（M4×35mm）固定位置を隅から中心に変更しました

C・CE型のガスコンセントのバックプレート変更の詳細

C・CE型ガスコンセントは1個から当日出荷可能です。

※図１　壁固定箇所の変更詳細図

今回の仕様変更でバックプレートは図1のようにビス穴が隅からセンターに寄りました。ベストパーツでは都市ガス用ガスコンセントは2022年12月初旬頃、LPガス用ガスコンセントは2023年1月初旬頃からの自然切替を予定しています。なお、C・CE型に限り「工事用カバー」も仕様変更が実施されますので後述いたします。品番も変更となりますのでご注意ください。

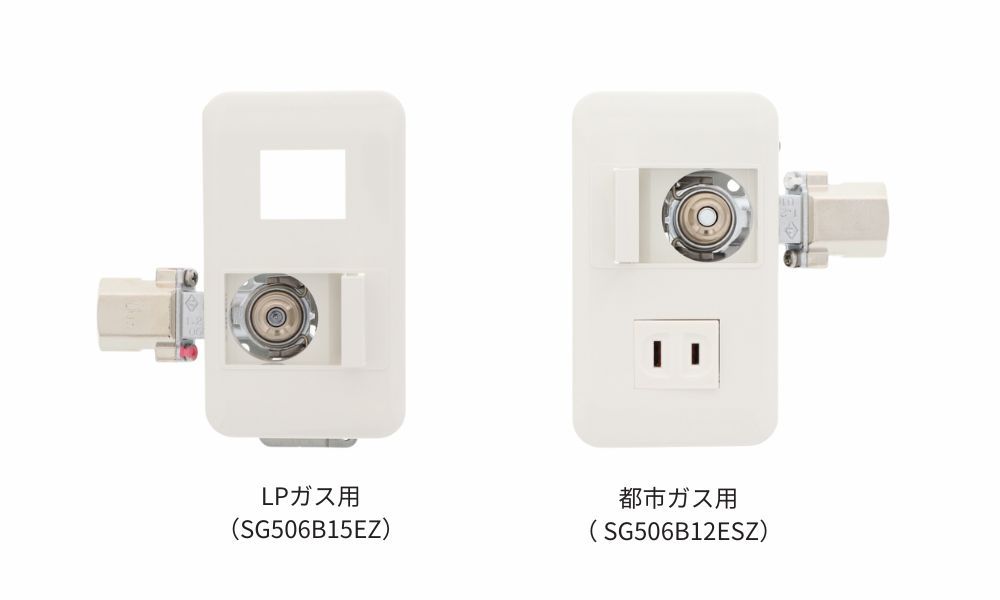

現品番	メーカー切替え予定時期	新品番	ガス種	基準価格/個
SG506B12C	2022年11月初旬～	SG506B12Z	都市ガス	¥7,340
SG506B12ESC	2022年11月初旬～	SG506B12ESZ	都市ガス	¥7,700
SG506B-15C	2022年12月中旬～	SG506B15Z	LPガス	¥6,920
SG506B-15EC	2022年12月中旬～	SG506B15EZ	LPガス	¥7,090

CE2型のガスコンセントのバックプレート変更の詳細

都市ガス用LPガス用のCE2型ガスコンセントは1個から当日出荷可能です。

※図2　壁固定箇所の変更詳細図

CE２型は、右隅２か所にあったビス穴が中央付近に変更されます。右隅にビス穴が無くなることで、角まで切欠く必要がなくなり施工時間を短縮できます。なお、フロントプレートとバックプレートの仕様が変更されても、CE2型については現行品の「工事用カバー（品番：BB-174A）」を取付けられます。ベストパーツでは都市ガス用ガスコンセントは2022年12月初旬頃、LPガス用ガスコンセントは2023年1月初旬頃からの自然切替を予定しています。品番も変更となりますのでご注意ください。

現品番	メーカー切替え予定時期	新品番	ガス種	基準価格/個
SG506B2E2SC	2022年11月下旬頃～	SG506B2E2SZ	都市ガス	¥8,100
SG506B2E3SC	2022年11月下旬頃～	SG506B2E3SZ	都市ガス	¥9,000
SG506B-15E2C	2022年12月中旬頃～	SG506B15E2Z	LPガス	¥7,470

C・CE型に限り「工事用カバー」も仕様変更

現行品の「工事用カバー（品番：BB-173A）」は1個から当日出荷可能です。新タイプ「工事用カバー（品番：BB-173B）」に変更後も1個から当日出荷です。

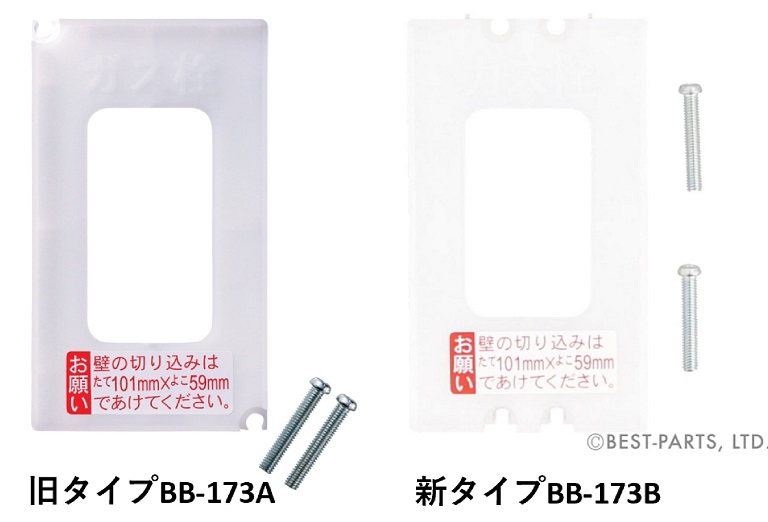

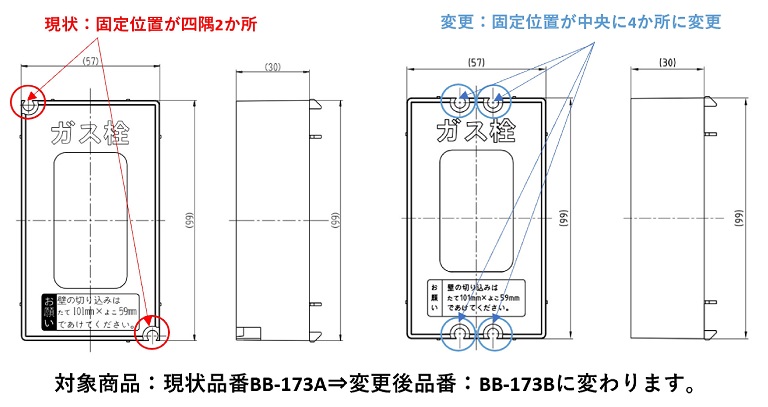

※図3　工事用カバーの変更詳細図

「工事用カバー（品番：BB-173B）」は現タイプとのサイズは変わりませんが、穴の位置が変わります。現行タイプのガスコンセントには「工事用カバー（品番：BB-173A）」、新タイプのガスコンセントには「工事用カバー（品番：BB-173B）」を使用してください。現行タイプのガスコンセントを設置する場合は新タイプの「工事用カバー（品番：BB-173B）」は使用できませんのでご注意ください。なお、「工事用カバー（品番：BB-174A）」については、ビス穴の変更がないので、前述の通りそのままご利用いただけます。ベストパーツでは「工事用カバー（品番：BB-173B）」への変更は2023年1月中旬頃に自然切替を予定しています。

現品番	メーカー切替え予定時期	新品番	基準価格/個
BB-173A	現ガスコンセント在庫なくなり次第変更	BB-173B	¥570
BB-174A	変更なし		¥730

まとめ

藤井合金製作所製のガスコンセントは、2023年1月頃からバックプレートの形状変更を実施して電気コンセントやスイッチと同様に切欠きができるようになります。なお、C・CE型に限り「工事用カバー」も仕様変更が実施されます。現行品の「工事用カバー（品番：BB-173A）」につきましては、ガスコンセントの仕様変更と同時にメーカー廃番予定です。ガスコンセントの在庫をお持ちの方は早めの購入をおススメします。
