パッケージエアコン1台分の振れ止め金具が1セットに！インパクトドライバーで施工できる「ガッチリロックSSセット」

2023.07.28

佐々木瞭

パッケージエアコンを取り付ける際、天井裏が高く、全ねじボルトが長くなってしまう場合があります。全ねじボルトが長くなると振れ止め金具を使用して耐震補強をしなければいけませんが、その作業も一苦労。しかし現在では、施工性の良い様々な振れ止め金具が各メーカーから発売されています。その中でも本稿では、PAC１台分に使用する部材がセットになったネグロス電工の「ガッチリロックSSセット（品番：DYRP2-W3）」をご紹介します。

※この記事は2021年8月26日に公開した記事ですが、修正を加え2023年7月28日に再度公開しました。

1. 高さ調整がしやすいバネ機能を内蔵

高さ調整がしやすいバネ機能を内蔵

パッケージエアコンの取り付けは高所作業となりますので、脚立の上からでも作業がしやすいような工夫がされています。ネグロス電工の「ガッチリロックSSセット（品番：DYRP2-W3）」は、その点に特に配慮されています。このセットはボルトにバネが付いているため、部品がバラける心配がありません。作業中に部品を落としてしまうリスクも軽減されます。

さらに、バネ機能によって片手の挿入、仮止めが容易に行えます。高さ調整もカンタンに行うことができるため、斜材の長さをおおよそで決めても問題ありません。万が一、斜材どうしが接触してしまっても回避して取り付けることができます。

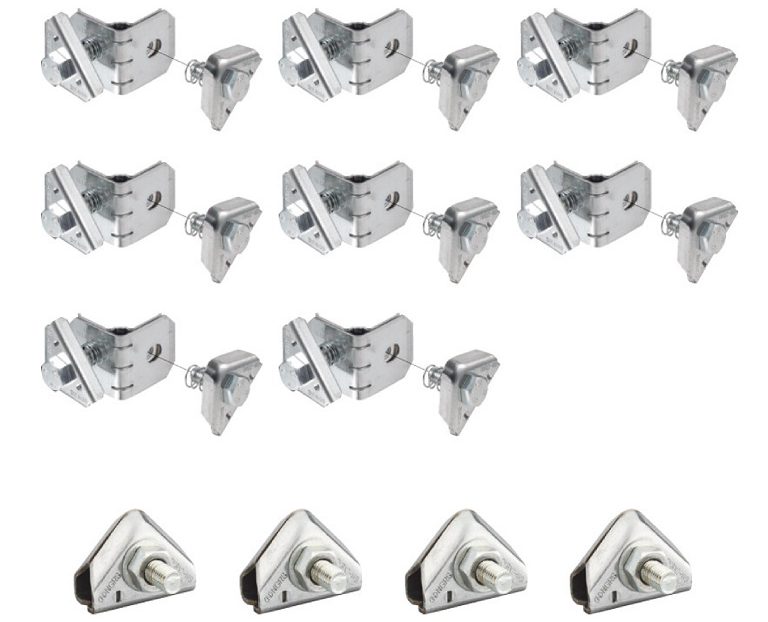

パッケージエアコン1台分に必要な部材がそろった便利なセット品

天カセ１台分がセットになった「ガッチリロックSSセット（品番：DYRP2-W3）」は、１セットから当日出荷です。

品番	詳細		適合	基準価格
DYRP2-W3	DYR2LN-W3×8個	DYRX2-W3×4個	W3/8	￥4,870

「ガッチリロックSSセット（品番：DYRP2-W3）」には、直角用の振れ止め金具と全ねじ交差支持金具がパッケージエアコンの天井埋込カセット型1台分のセットになっていますので、必要な部品を拾い出す作業が非常にカンタンです。セットに含まれる「直角用の振れ止め金具（品番：DYR2LN-W3）」と「全ねじ交差支持金具（品番：DYRX2-W3）」は、１個から単独での購入も可能ですので、万が一失くしてしまったり、足りなかった場合にも個別にご使用いただけます。

さらに、ナットの締め付けは手持ちのインパクトドライバーで行えます。このような工具を使えば、作業がよりスムーズに進むでしょう。

図１：振れ止め施工の基本的なパターン。この施工に必要な12個の振れ止め金具がセットになっています！

全ねじボルトの接触を回避する「振れ止め金具（直角用）（品番：DYR2LN-W3）」

「振れ止め金具(直角用)（品番：DYR2LN-W3）」は1個から当日出荷です。

品番	詳細		適合	基準価格
DYR2LN-W3	振れ止め金具（直角用）のみ		W3/8	￥570

「振れ止め金具(直角用)（品番：DYR2LN-W3）」は、コーナー部から直角2方向への振れ止めが簡単に行えます。既設の全ねじボルトに後付けで取り付けられ、締め付け箇所が少ないので作業時間を短縮させることができます。もし、全ねじボルトの先端が接触する場合は、以下の紹介動画の2:02から詳細に説明されていますので、ぜひご参考ください。

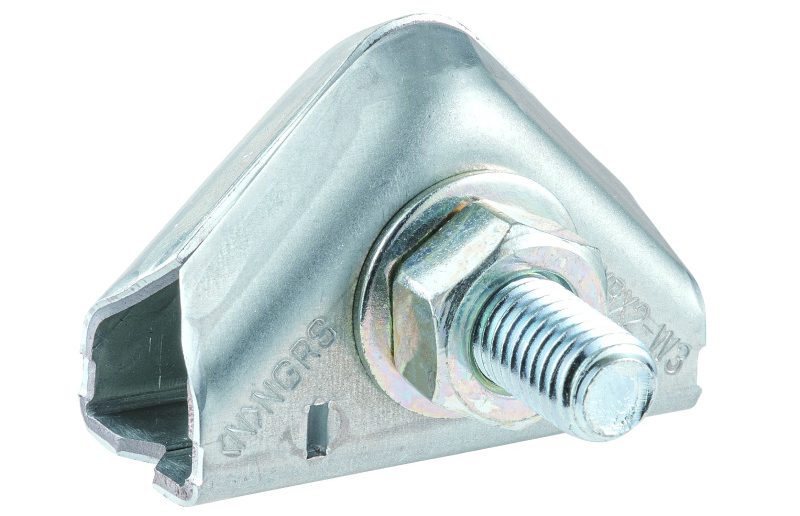

交差する全ねじボルトには「全ねじ交差支持金具（品番：DYRX2-W3）」

「全ねじ交差支持金具（品番：DYRX2-W3）」は1個から当日出荷です。

品番	詳細		適合	基準価格
DYRX2-W3	全ねじ交差支持金具のみ		W3/8	￥190

「全ねじ交差支持金具（品番：DYRX2-W3）」は、交差する全ねじボルトを確実に固定します。本体金具とボルト・ナットを組んだままで取り付けができますので、作業中に部品を落としてしまう心配がありません。また、ナットの締め付けが1箇所で済むので作業性に優れています。

梁やケーブルラックなどの障害物があり交差に固定できない場合は片側用で対応する

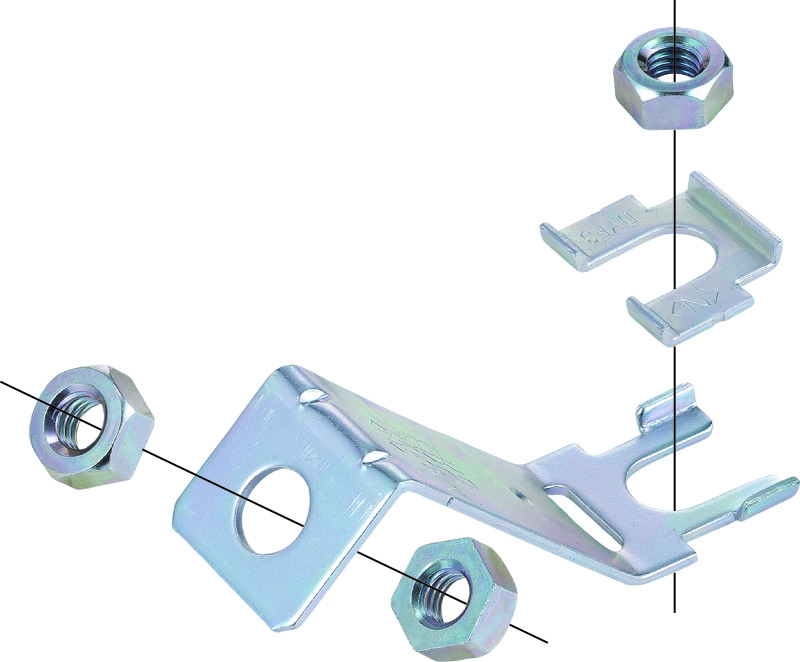

「振れ止め金具（片側用）（品番：DYF3-W3）」は１個から当日出荷です！

品番	詳細		適合	基準価格
DYF3-W3	片側用		W3/8	￥210

基本は図１のような施工方法で振れ止め施工を行いますが、梁やケーブルラックなどの障害物が邪魔をして交差に全ねじボルトを取付けることが困難な場合があります。そのような場合は、振れ止め金具（片側用）で機器を吊っている全ねじボルトから外側にボルトを出して振れ止め対策を行います。

図２：「振れ止め金具（片側用）（品番：DYF3-W3）」の使用例。

まとめ

「ガッチリロックSSセット（品番：DYRP2-W3）」は、脚立の上からでも作業がしやすいような工夫が施された便利な商品です。「部品がバラけて落としてしまう」といった悩みをお持ちの施工業者様には特におすすめです。さらに、これまでに取り付けを行ってきた方で、「作業工程が多くて大変」と感じた経験がある方も、仮止め機能を有するガッチリロックSSセットがその負担を軽減します。また、梁やケーブルラックなどの障害物が邪魔をして全ねじボルトを交差できないという現場には、「振れ止め金具（片側用）（品番：DYF3-W3）」を使用することをおすすめします。この金具を利用することで、障害物のある場所でも振れ止め対策を行うことが可能です。

「ガッチリロックSSセット」は、取り付け作業の負担を軽減し、よりスムーズな施工を実現するために開発された優れたアイテムです。様々なシチュエーションで活用して、より快適な施工を実現してください。
