長さが選べる!LIA認証の接続具と機器接続外ねじガス栓で「ビルコン交換」に備える
※この記事は2020年12月2日に公開した記事ですが、校正して2021年9月27日に再公開いたしました。
可とう管ガス栓と燃焼器の接続方法が厳格化
平成29年3月31日付で液化石油ガス法に基づく「供給設備、消費設備及び特定供給設備に関する技術基準等の細目を定める告示第10条及び第11条の運用及び解釈」が制定されております。具体的には、可とう管ガス栓と燃焼器との接続方法は以下の3つになりました。
- 「可とう管ガス栓に金属フレキシブルホースを用いて燃焼器にねじ込む」
- 「可とう管ガス栓に燃焼器用ホースを用いて燃焼器にねじ込む」
- 「機器接続外ねじガス栓を燃焼器に直接ねじ込む」
- (備考)接続具を使用した接続を含む
この告示で目を引くのが「燃焼器に直接的にねじ込む」という指示です。従来、燃焼器と金属フレキシブルホースまたは燃焼器用ホースを接続する際、ニップル等を使用して間接的に接続することが許容されていましたが、それが禁じられたのです。ただし、備考ではLIA認証の接続具に限り使用が認められるということです。
事前準備が必要になるビルコン交換
ビルトインコンロはワークトップの上から本体をはめ込むだけで設置できます。交換工事の場合でも本体をはめ込むまでは新設工事と変わりません。ところが、この後のガスの接続が厄介です。というのも、交換工事の場合は、既設のシステムキッチンのキャビネット天板が邪魔になり、いつもお使いの機器接続外ねじガス栓では、ねじが本体まで届かないことが少なくありません。なぜなら、ビルトインコンロの規格は、間口こそ600mmと750mmで変わりませんが、本体厚みは220mmまで薄型化しているからです。
既設キャビネットでも直接接続できる「機器接続外ねじガス栓」

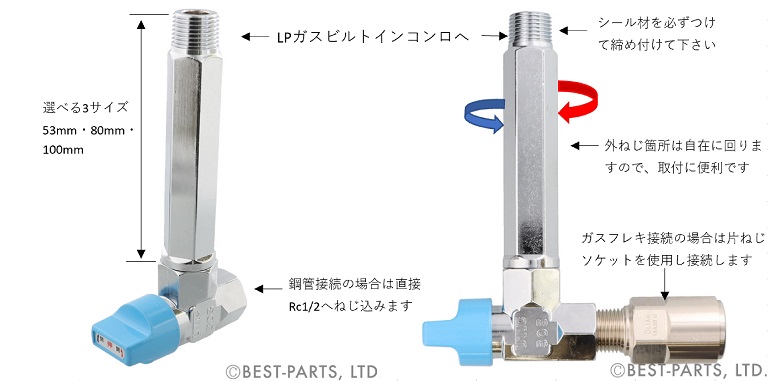

外ねじの長さを選んで機器に直接ねじ込める「UL外ねじガス栓(UTIC-303シリーズ)」
品番 | 配管側口径 | 機器側口径 | 全長 | 高さ | 流量 | 基準価格 |
UTIC-303-53 | Rc1/2 | R1/2(自在) | 69mm | 79.5mm | 2.0Kℓ/h以上 | ¥2,600 |
UTIC-303-80 | 96mm | ¥2,800 | ||||
UTIC-303-150 | 166mm | 80.0mm | ¥3,580 |
外ねじ部の長さを選べる「UL外ねじガス栓(UTIC-303シリーズ)」は、LPガス用ビルトインコンロに直接ねじ込んで使用するタイプの機器接続外ねじガス栓です。機器接続側がR1/2の自在式なのでキャビネット内の狭い場所でも施工がカンタンです。逆に配管側のRc1/2ねじは自在式ではないので、既存配管がガス管の場合はニップルをお使いください。「ガスフレキ」で配管されている場合は、「片ねじソケット」のブッシュインパクト、ネオジョイントを利用して接続してください。
「金属フレキシブルホース」または「燃焼器用ホース」でビルコンに接続するには「LIA認証接続具」を用いる
図3:全長が40mm、60mm、100mmから選べる六角長ニップル、または100mmの六角長エルボ(品番:UTIC-06-100L)は、告示の「(備考)接続具を使用した接続を含む」に該当するLIA認証接続具です。なお、可とう管ガス栓は、機器側が回転しない「検査孔付可とう管ガス栓(品番:UTIC-304K)」や「可とう管ガス栓 L型(品番:FV143C-L)」などをお選びください。

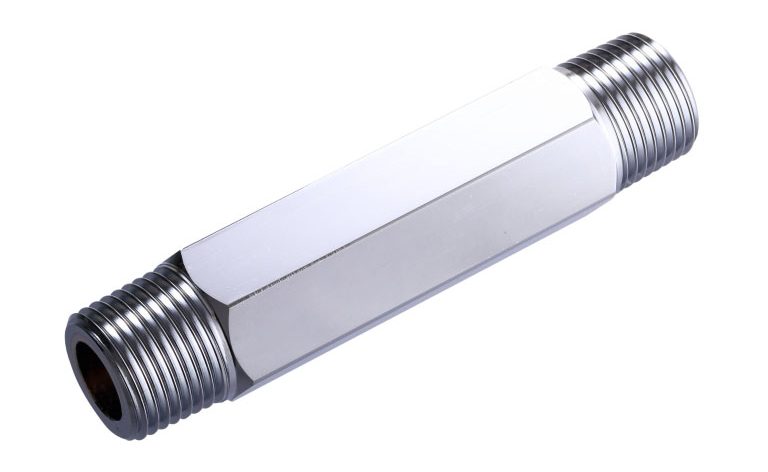

LIA認証TU六角長ニップル
品番 | 接続 | 全長 | 基準価格 |
UTIC-06-40 | R1/2(TU)×R1/2(TU) | 40mm | ¥700 |
UTIC-06-60 | 60mm | ¥850 | |
UTIC-06-100 | 100mm | ¥1,500 |
LIA認証接続具の「燃焼器用ホース接続具アダプタシリーズ」は、新築はもちろん、ビルトインコンロの取替であっても、全長40mm、60mm、100mmから選んで直接機器にねじ込めます。例えば、ビルトインコンロ接続口と既設キャビネットの天板(仕切り板)の上で配管する場合は全長40mmまたは60mm、下で配管する場合には全長100mmで検討してください。出口が自在ではない「可とう管ガス栓 L型(品番:FV143C-L)」や「検査孔付可とう管ガス栓(品番:UTIC-304K)」などと接続してご利用ください。

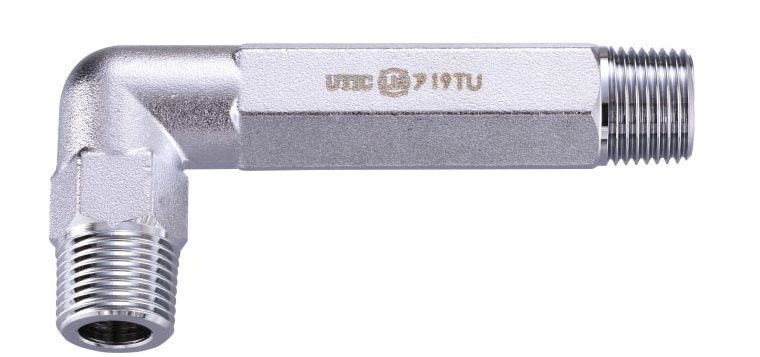

LIA認証TU六角長エルボ
「燃焼器用ホース接続具エルボ(品番:UTIC-06-100L)」は、LPガス用ビルトインコンロに直接接続できるLIA認定接続具です。全長111mmなので前述のアダプタ(品番:UTIC-06-100)と同様にキャビネットの天板(仕切り板)の下で配管する際に便利です。
品番 | 接続 | 全長 | 基準価格 |
UTIC-06-100L | R1/2(TU)×R1/2(TU) | 111mm×55mm | ¥2,000 |
ビルコンに使用可能めねじガス栓「可とう管ガス栓L型」
「可とう管ガス栓 L型(品番:FV143C-L)」は流体出口が固定の為、LPガス用ビルトインコンロに使用が可能です。接続にはLPガス用金属フレキシブルホースやLIA認定接続具燃焼器用ホース接続具アダプタシリーズ)や「燃焼器用ホース接続具エルボ(品番:UTIC-06-100L)」を使用してください。
品番 | 接続 | 全長 | 流量 | 基準価格 |
FV143C-L | Rc1/2 | 83mm | 2.0Kℓ/h | ¥3,500 |

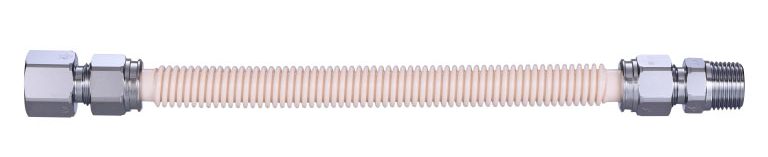

LPガス用金属フレキシブルホース(保護カバー無し)
「可とう管ガス栓 L型(品番:FV143C-L)」にオス側のねじを接続し、メス側に燃焼器用ホース接続具アダプタシリーズや「燃焼器用ホース接続具エルボ(品番:UTIC-06-100L)」を使用して接続してください。可とう管ガス栓からLPガス用ビルトインコンロとの距離によりLPガス用金属フレキシブルホース(保護カバー無し)の全長を変えて接続してください。
品番 | 接続オス | 接続メス | 全長 | 基準価格 |
SFL-1/2B-200 | R1/2 | Rc1/2 | 200mm | ¥2,060 |
SFL-1/2B-250 | 250mm | ¥2,140 | ||
SFL-1/2B-300 | 300mm | ¥2,180 | ||
SFL-1/2B-400 | 400mm | ¥2,400 | ||
SFL-1/2B-450 | 450mm | ¥2,500 | ||
SFL-1/2B-600 | 600mm | ¥2,650 |
まとめ
可とう管ガス栓と燃焼器の接続方法は、ガス栓「機器接続外ねじガス栓」を機器に直接ねじ込む方法と「可とう管ガス栓」に接続した「金属フレキシブルホース」または「燃焼器用ホース」を機器に直接ねじ込む方法に厳格化されました。
しかし、ビルトインコンロの交換工事の場合、既存のキャビネット天板が妨げになり、いつもお使いの部材だけでは施工できません。機器接続外ねじガス栓であれば、外ねじ部の長さを50mm、80mm、100mmから選べる「UL外ねじガス栓(UTIC-303シリーズ)」を検討してください。また、金属フレキシブルホースや燃焼器用ホースを用いる現場では、全長40mm、60mm、100mmから選べるLIA認証品の長ニップル燃焼器用ホース接続具アダプタシリーズ、または全長100mmのLIA認証品の長エルボ「燃焼器用ホース接続具エルボ(品番:UTIC-06-100L)」から、必要な長さに合わせて検討してください。
