埋設配管の損傷や切断の事故を未然に防ぐガス管用「埋設表示シート」

掘削工事の機械化により、水道管、ガス管、電力・通信線などの地下埋設配管損傷や切断の事故が増えています。地下埋設配管と地表との間に埋設表示シートを敷設して事故を未然に防ぐための対策を講じましょう。

ベストパーツオンラインショップ

シートの地色は定められている

埋設配管 シートの地色
電話・通信線
電力線 オレンジ
工業用水
下水管
ガス管
水道管
送油管

地下に埋設する表示の地色は、国土交通省の定めに従って製造されています。印字についてはその限りではないため、企業名や都道府県、市区町村の自治体名などご希望の内容にて特注することが可能です。

ガス配管が埋設されていることを示す「埋設表示シート」

掘削工事用機械の大型化に伴い、地下埋設配管の切断・損傷事故は以前と比べて多発しているとのことです。中でもガスの埋設配管は工事中に損傷するとガス漏れによる爆発等の重大事故にも繋がりかねません。特にポリエチレン製のガス用PE管は地中での耐食性や耐震性に優れる一方で、衝撃には弱い側面があるためパワーショベル等の掘削機で引掛けてしまうと配管の損傷は避けられません。そうした埋設ガス配管損傷のリスクを回避する為に在庫しているのがヨツギ製「ガス管用セフティライン(シングル) GSL-150-50」です。

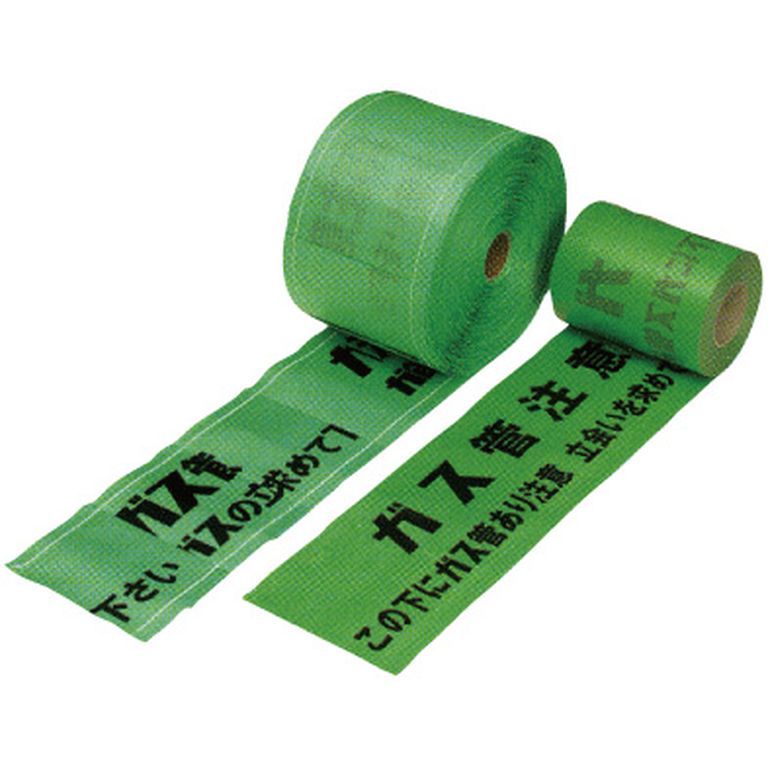

ヨツギ製の「ガス管用セフティライン」シリーズ

「ガス管用セフティライン」には、「ガス管注意 この下にガス管あり注意、立会いを求めて下さい」と印字されており、下にガスの埋設配管があることを周囲に示し注意を促します。また掘削に際してガス事業者様への立会いを求める表示もあるため、他業者の掘削によるガス配管の損傷リスクを低減することができます。

ガス管用のラインナップ

ガス用のセフティライン(埋設標識シート)には、標準仕様以外に再生材を原料にしたエコマーク付きの「エコ用セフティライン」と探知しやすいアルミがラミネートされている「ガス管用アルタンシート(埋設標識アルタンシート)」という3タイプがあります。
表中の折込率が2倍の商品は、パワーショベルなどで引掛けた時、埋設表示シートの折りたたみ部が解けて、埋設配管が破断する前に地表に現れるよう2倍に延びる仕様です。

セフティライン

「ガス管用セフティライン(品番:GSL-150-50)」は当日出荷

シートの表示イメージ

品 番 巾(㎜) 折込率 全長 地色 文字色 納 期
GSL-150-50 150 シングル 50m 当日出荷
GSL-150-50W 2倍 受注後3日
GSL-300-50 300 シングル 受注後3日
GSL-300-50W 2倍 受注後3日
GSL-400-50W 400 2倍 受注後3日

エコ用セフティライン

エコ用セフティライン 翌々日出荷可能です。

シートの表示イメージ

素材に再生PEを用いたらエコマーク商品です。

品 番 巾(㎜) 折込率 長さ 地色 文字色 納期
GSL-75-50WE 75 2倍 50m 受注後3日
GSL-150-50WE 100 受注後3日

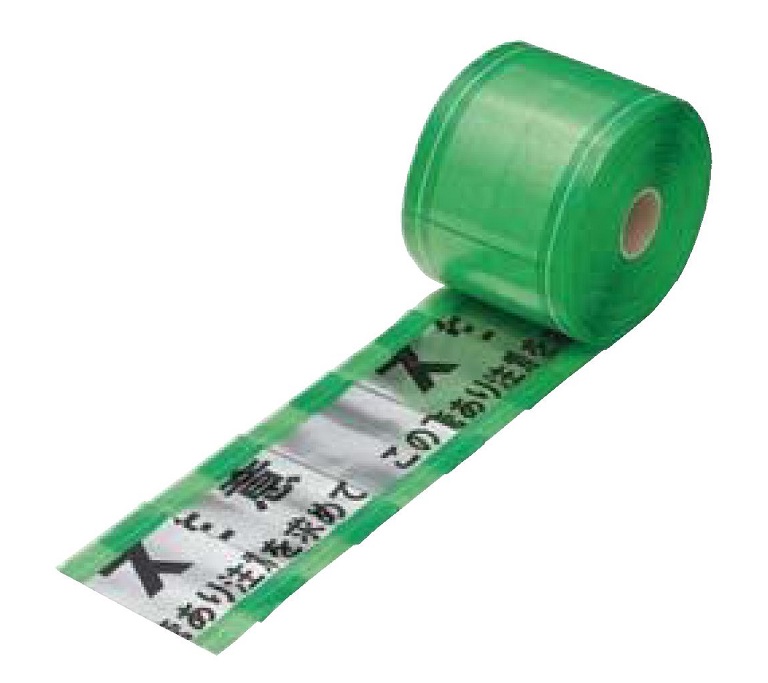

ガス管用アルタンシート(埋設標識アルタンシート)

ガス管用アルタンシート(埋設標識アルタンシート)翌々日出荷可能です。

シートの表示イメージ

セフティライン(埋設標識シート)の姉妹品であるアルタンシートは、標識シートの機能はそのままで、探知機により、地表からの埋設配管位置を確認するキャッチすることが可能な製品です。
品 番 巾(㎜) 折込率 長さ 地色 文字色 納期
GSLA-150-50W 150 2倍 50m 受注後2日目

使用方法

地域によって異なりますが埋設配管の真上30~60cm 上方に、配管と同じ長さ分を敷設します。埋設物の種類・管径によっては 2 ~ 3 枚を並べて敷設する現場もあります。

まとめ

掘削工事の機械化により、地下埋設配管の損傷や切断事故が増えています。地下埋設配管と地表との間に埋設表示シートを敷設して事故を未然に防ぎましょう。
