エクステリアと調和がとれるアルミ製架台のパイオニア、オーケー器材がこれまでのノウハウを結集した「アルミキーパーＡシリーズ」。設置架台の主流は間違いなくZAM鋼板に静電粉体塗装を施したクーラーキャッチャーですが、二段架台で比較するとアルミキーパーの重量はクーラーキャッチャーの半分程度とかなり軽く運搬時に優位性があります。本稿では、軽量で保管や運搬に優れたオーケー器材のアルミキーパーをご紹介します。

※この記事は2022年4月4日公開した記事ですが、防雪屋根、防雪パネルを加え2022年11月28日に再度公開しました。

仮組みされたフレームに脚をスライドイン。アルミ中空材ならではの新常識。

一瞬にしてフレームが完成する仮組み工法はアルミキーパーだけのものではなく、むしろクーラーキャッチャーなら脚まで仮組みされている商品もあります。しかし、腐食を嫌う現場に使用する溶融亜鉛メッキ仕上げの製品に限っては、製造の都合上、仮組み工法が採用できていません。その点、アルミキーパーは、二段架台も含む平地置用架台の全品番に仮組み工法を導入しています。

脚の取り付けはスライドインだから施工がカンタン

図２左側の通り、フレームには脚を取り付けるための固定穴があります。この部分に脚をスライドさせて仮固定させることができます。位置決めピンを設置高さに合わせてセットすれば脚の取付は完了です。床固定部材は、脚元の根角ボルトで勾配に合わせて角度を調整できますが、＋15mmの高さ調整や内外入替ができるクーラーキャッチャーには及びません。ただし、床固定部材の設置面に防水シートの保護を目的としたカバーが付いているという特徴があるため屋上への設置に優位性があります。

軽量なうえに丈夫で運搬が容易

アルミキーパーは、中空断面（空洞）を多用した構造なので、平地置用架台では約2.5～2.7kgとクーラーキャッチャーの半分程度の重量しかありません。その為、何台も使用する現場や2階以上への運搬はとても楽になります。また、中空断面構造にすることで軽量のアルミ材質でも鉄材質同様の耐荷重や高剛性を確保するので、軽いのに丈夫な架台といえます。

鉄に比べて錆びにくい

アルミニウムは、空気に触れると表面に酸化被膜を形成させるので、錆びに強いと言われます。しかし環境によっては腐食が進んでしまうという欠点があることから、その欠点を補うためにアルマイト処理を施して耐食性に優れた商品となっています。

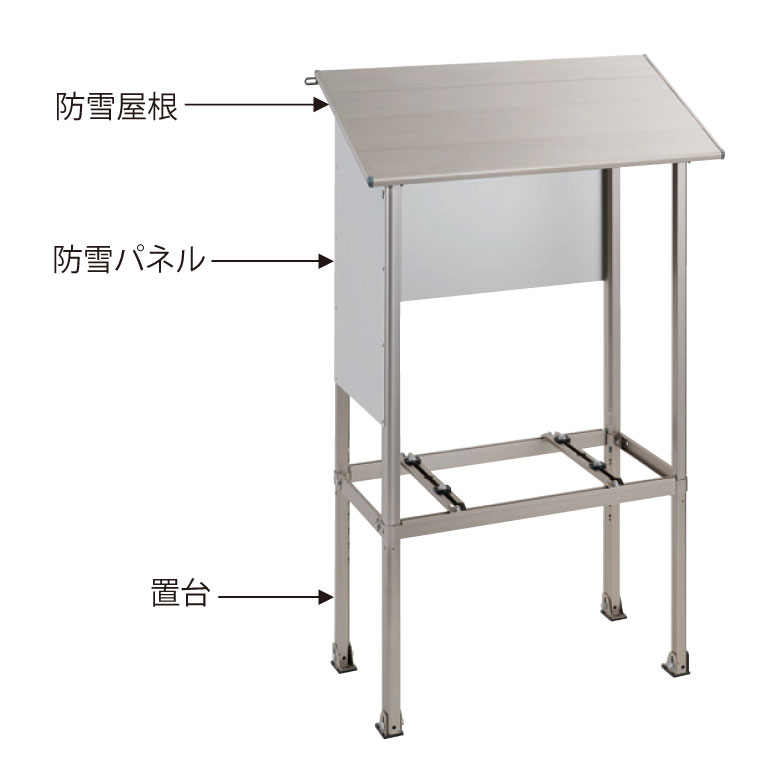

中空断面を活かした施工で防雪屋根の施工もカンタン

中空断面（空洞）になっていて軽量なことが特徴のアルミキーパーですが、防雪屋根を取付ける際にもそのメリットが活かされています。クーラーキャッチャーの場合は、架台のキャクにボルト止めする為、架台を固定しているボルトを一度外して、防雪屋根の柱を取付けてから再度ボルト止めする必要がありました。一方でアルミキーパーの防雪屋根は、架台の四隅についている黒いキャップをマイナスドライバーで外し、防雪屋根の脚を差し込み、付属のビスで止めることで固定できます。中空断面構造を活かしたスライドインのカンタン施工が防雪屋根を取付ける際にも活かされています。

アルミキーパーラインナップ

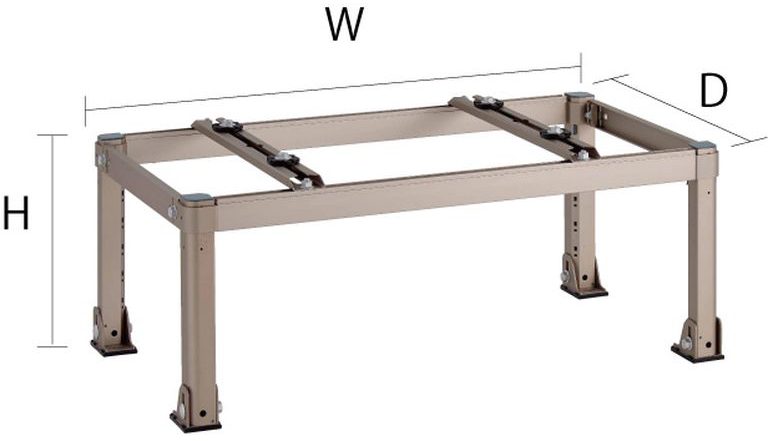

平地置用架台

品番	D	H	W	耐荷重	仕上げ	基準価格
K-AH63H	418mm	126～311mm	750mm	60kg	アルマイト処理	￥5,340
K-AH63HL	418mm	126～311mm	790mm	80kg		￥5,680
K-AH83H	458mm	126～311mm	850mm	80kg		￥6,370
K-AH83HL	458mm	126～311mm	979mm	80kg		￥6,710

平地高置用架台

品番	D	H	W	耐荷重	仕上げ	基準価格
K-AH65H	418mm	326～511mm	750mm	60kg	アルマイト処理	￥6,130
K-AH65HL	418mm	326～511mm	790mm	80kg		￥6,710
K-AH85H	458mm	326～511mm	850mm	80kg		￥7,450
K-AH85HL	458mm	326～511mm	979mm	80kg		￥8,030

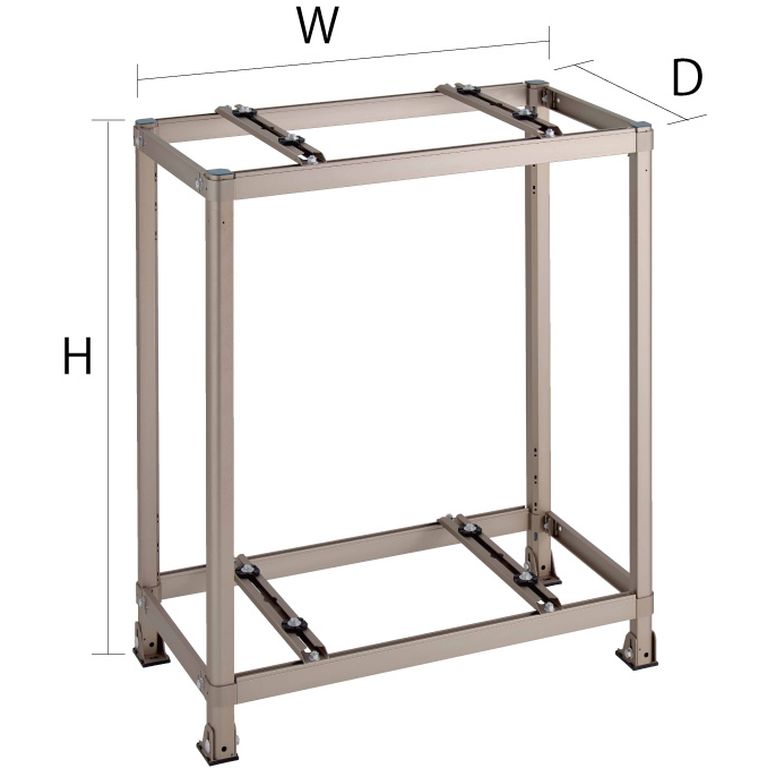

二段置用架台

品番	D	H	W	耐荷重	仕上げ	基準価格
K-AW6H	418mm	783～933mm	790mm	60kg×2	アルマイト処理	￥11,560
K-AW6HL	418mm	813～963mm	897mm	80kg×2		￥12,840
K-AW8H	458mm	950～1100mm	927mm	80kg×2		￥15,530
K-AW8HL	458mm	950～1100mm	997mm	80kg×2		￥18,870

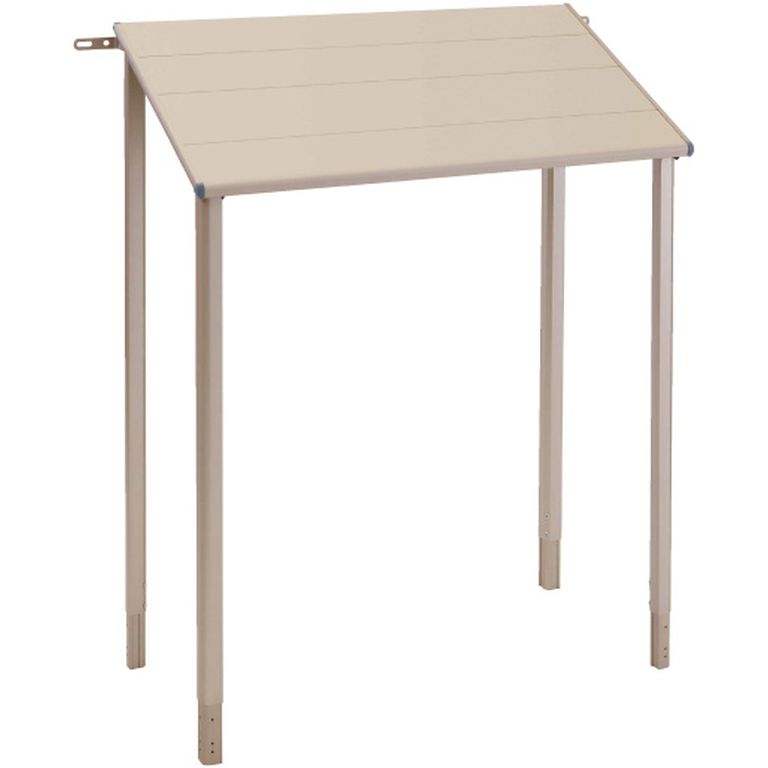

防雪屋根

品番	室外機有効寸法			基準価格
	幅	奥行	高さ
K-KP6H	760	342	673～820	￥15,530
K-KP8H	800	382	773～850	￥17,150
K-KP8HL			902～920	￥18,670

防雪パネル

品番	基準価格
K-APC6HL	￥14,650
K-APC6HLW	￥14,800
K-APC8H	￥15,440
K-APC8HW	￥15,530
K-APC8HL	￥16,960
K-APC8HLW	￥17,150

防雪屋根と防雪パネルの組み合わせ表

防雪パネル	架台種類			防雪屋根
	平地置	平地高置	二段置
K-APC6HL	K-AH63HL	K-AH65HL	K-AW6H	K-KP6H
K-APC6HLW	ー	ー	K-AW6HL
K-APC8H	K-AH83H	K-AH85H	ー	K-KP8H
K-APC8HW	ー	ー	K-AW8H
K-APC8HL	K-AH83HL	K-AH85HL	ー	K-KP8HL
K-APC8HLW	ー	ー	K-AW8HL

※K-AH63H、K-AH65Hの2点には防雪パネルが取付られませんので、防雪パネルまで積雪対策を行う場合は注意が必要です。

まとめ

「アルミキーパー」は、「クーラーキャッチャー」に対して重量が半分程度と軽量で運搬性が高いという魅力があります。加えてアルミ中空構造を活かしたフレームと脚の施工性にもアルミキーパーならではのノウハウが詰まっています。一方、高さの微調整と床固定の自由度では、融通が利かない部分も一部見受けられますが、標準的な固定面に対してひとりで複数台設置する現場にオススメです。べストパーツオンラインでは新たに防雪パネルをラインナップしました。本格的な冬シーズンに入る前に室外機への雪害対策を見直しましょう。
