エコジョーズのドレン配管、その種類と選び方。

排熱のリサイクルにより給湯時のエネルギー効率を高めたエコジョーズは、燃焼運転時にドレン水が発生します。ドレン水の処理に必要な部材は、大別すると「雨どいに合流させる部品」「汚水マス等に合流させる部品」の2種類に集約されます。本稿では、最新のドレン配管材とその関連部材をご紹介します。

※2019年6月24日に公開した記事ですが、「ドレンアダプタ(品番:DHRN-WA4)」の商品情報を追加、その他の部分も修正して2020年10月7日に再度公開し、「ドレン配管アダプター(品番:DA-MN)」を追加し、2021年1月9日に再度公開しました。

現場の状況に合わせて選べる「エコジョーズドレン部材」

2000年にパーパス社が国内で初めてエコジョーズを発売してから、今もドレン水の排水処理は施工業者の悩みの種。一方で、機器メーカーが推奨するドレン配管は当初「ステンレスフレキ管」だけでしたが、現在は「塩ビ管」に加え「給湯器用ドレンホース」も推奨または純正部品化されています。

コストと施工性に優る「給湯器用ドレンホース」を利用する方法

一昔前まではドレンホースで配管しようとすると、給湯器のドレン水接続口(G1/2)との接続性に難がありました。しかし、エコジョーズ本体のドレン水接続口と同じ材質のポリアセタール(POM)で作られた「ドレンアダプタ(品番:DHRN-WA4)」を使えば、カンタンに「給湯器用ドレンホース(品番:DHRN-14-50)」を取り付けることができるようになりました。

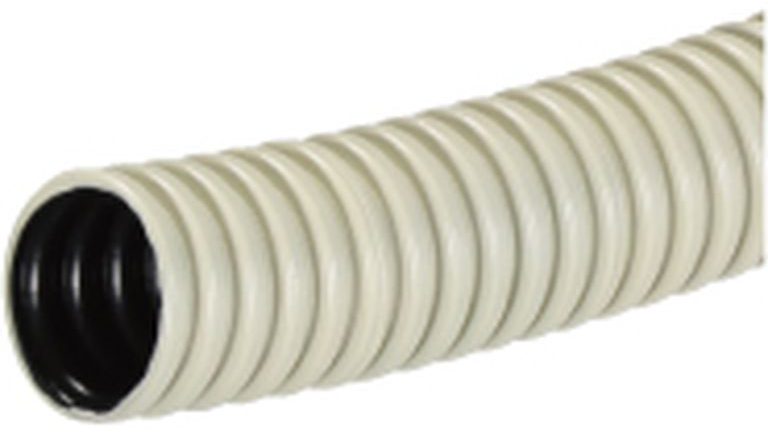

エコジョーズのために開発した「給湯器用ドレンホース(品番:DHRN-14-50)」

「給湯器用ドレンホース(品番:DHRN-14-50)」は当日出荷です!

耐候性に優れる2重管ドレンホースをベースに開発。発売当初から給湯器メーカーの純正部品として採用されています。「給湯器用ドレンホース(品番:DHRN-14-50)」は、エアコン用ドレンホースと違い”継ぎ目”が全くないので、どこで切断しても「ドレンアダプタ(品番:DHRN-WA4)」を差し込むことができます。お使いいただければ、きっと切断位置を気にせず自由に施工できることこそ最大のメリットとご理解いただけます。

品番 呼び径 全長 基準価格
DHRN-14-50 φ14 50m ¥2,380
DHRN-14-10 φ14 10m ¥1,080

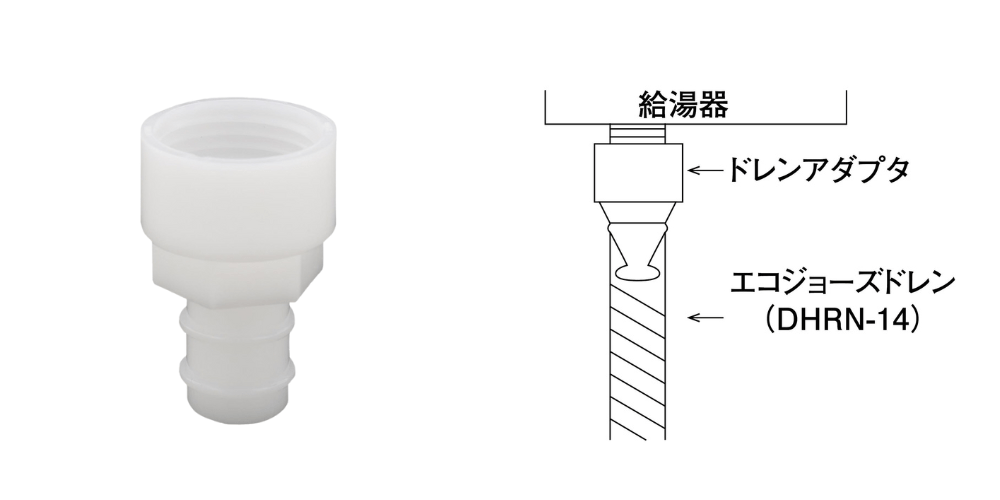

給湯器とドレンホースを接続するための継手「ドレンアダプタ(品番:DHRN-WA4)」

エコジョーズなどのドレン配管接続口に、パッキンを介して直接ねじ込みます。タケノコ部にドレンを差し込むだけのカンタン施工です。「ドレンアダプタ(品番:DHRN-WA4)」は1個から当日出荷しています。

ドレンホースはメーカー毎に内径が異なる点に注意が必要です。そこで、「ドレンアダプタ(品番:DHRN-WA4)」に、「給湯器用ドレンホース(品番:DHRN-14-10)」をセットで使用して頂ければ、テープ止めや接着剤を使う必要がなく便利です。

品番 呼び径 ねじ 全長 基準価格
DHRN-WA4 φ14 Rc1/2 36mm ¥300

耐候性に優る「ステンレスフレキ管」や「塩ビ管」を利用する方法

紫外線が直接照射する場所に配管するなら耐候性に優るステンレスフレキ管と塩ビ管を検討に加える必要があります。

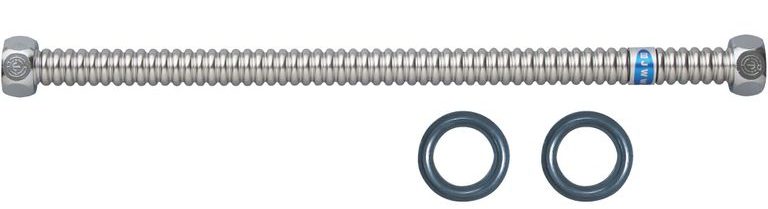

コストがネックだが施工性に優れる「ステンフレキ管」

紫外線が直接照射される場合はステンレスフレキ管も選択肢として考えられますが、コスト面で不利です。

「エコジョーズのドレン水は窒素酸化物(NOX)等が溶け込むので、ステンレスフレキ管は耐食性に難がある」という声も耳にしますが、エコジョーズ内部の中和器を通しpH7程度に中和処理して器外へ排出しているため腐食の心配はありません。また、エコジョーズの中和器が機能低下や異常が発生した時は、自動的に機器を停止させるように安全装置も組み込んでありますので、将来的にも安心です。

品番 ねじ 外径 パッキン 全長 基準価格
SK10-200 G1/2 φ16.0 EPDMゴム 2m ¥1,950
SK10-200NA G1/2 φ16.0 ノンアス 2m ¥2,030

「塩ビ管」はコスト競争力に加え、美観も優れる新商品が続々発売されています。

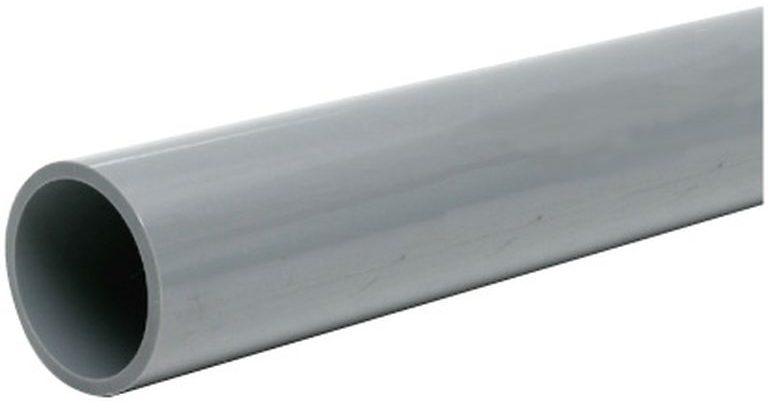

VP管は汚水マスとの接続など、ドレン配管を埋設や隠ぺいする際にオススメです。「VP管 2m(品番:VP13-2)」

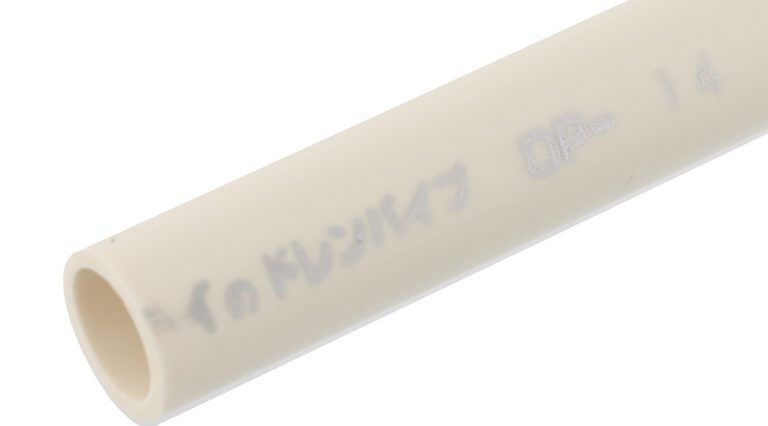

露出配管はミルキーホワイト色のドレンパイプφ14と関連アダプタをお使い頂くと、エコジョーズとほぼ同色の仕上げが可能になります。ミルキーホワイト色の「ドレンパイプ2m(品番:DP-142)」

φ13のVP管は「給湯器用ドレンホース(品番:DHRN-14-50)」と同等の価格競争力を有しています。特に埋設に適しているVP管は、汚水マスに合流する配管にオススメです。
露出配管で垂直を出したいという方には、追加ラインナップしたミルキーホワイト色のドレンパイプφ14と同色の関連部品をお使いください。VP管と比較すると価格は高いですが、一般的なエコジョーズとほぼ同系色の美しい仕上がりが可能です。

品番 呼び径 外径 全長 基準価格
VP13-2 VP13 φ18 グレー 2m ¥240
DP-142 DP14 φ18 ミルキーホワイト 2m ¥630
給湯器に直接接続可能かつ間接排水機能を持たせた「ドレン間接排水アダプター(品番:DA-KHS2025M)」

写真上のナット部を給湯器のドレン水接続口に手締めしてください。「ドレン間接排水アダプタ(品番:DA-KHS2025M)」

以前は、シールテープを巻いた給湯器のドレン接続口に給水用バルソケ(Rpねじ)をねじ込んでから、塩ビパイプなどと接続していましたが、最近では「ドレン間接排水アダプタ(品番:DA-KHS2025M)」に付属されているメスねじアダプタを使って直接給湯器へ取り付けることができるようになりました。

品番 呼び 適合管 全長 基準価格
DA-KHS2025 20 VP20/25 グレー 88㎜ ¥820
DA-KHS2025M 20 DP20/25 ミルキーホワイト 88㎜ ¥820



ドレンの合流方法で選ぶ関連部品

雨どいに合流させる部品

給湯器から出るドレン水を雨どいに合流させるためには、「給湯器用ドレンホース(品番:DHRN-14-50)」「ドレン配管カップリング(品番:DA-BWH14M)」で受けます。次に、雨どいに穿孔して「ドレン排水接続アダプタ(品番:DA-ASM)」を取付けます。最後、それらの間を必要に応じた塩ビ継手と塩ビ管で配管してください。

「ドレン配管カップリング」で給湯器用ドレンホースを受ける

「ドレン配管カップリング(品番:DA-BWH14)」は、「給湯器用ドレンホース(品番:DHRN-14-10)」と「VP管エルボ(品番:TSL-13)」を接続します。

品番 適合管1 適合管2 基準価格
DA-BWH14 ドレンホース14 VP13継手 グレー ¥250
DA-BWH14M DP14継手 ミルキーホワイト ¥250

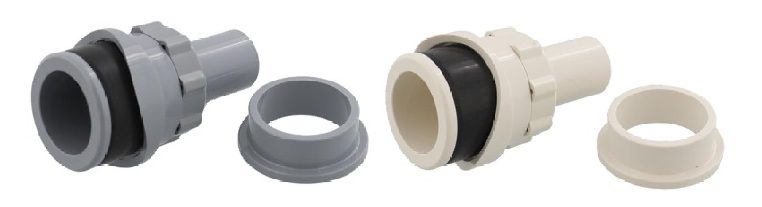

「ドレン排水接続アダプタ」を雨どいに取り付ける

「ドレン排水雨どい接続アダプタ(雨水系統用)」は当日出荷です!

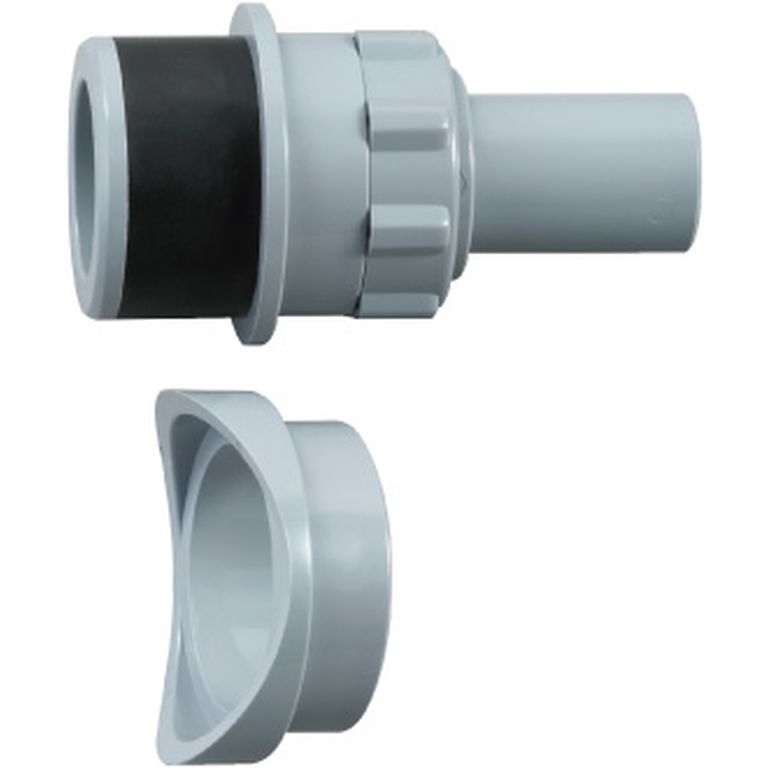

雨どいに接続するためのアダプターで、コーキング不要のカンタン施工を実現しています。また、角型の雨どいには付属品の角型スペーサーを使って接続することができます。適合雨どいは丸型でφ45〜75、角型でφ32の開口ができる管となっております。

VPエルボ(45°エルボ)とドレン排水接続アダプタを組み合わせて雨どいに接続した現場写真。当時はグレー色しかなかったため工事中のような印象がありますが、今ならミルキーホワイト色で通しの施工が可能です。

品番 呼び 適合接続管 基準価格
DA-AS VP13 丸型(φ45~75)

角型(φ32の開口可能な管)

グレー ¥970
DA-ASM DP14 ミルキーホワイト ¥970
DA-AS20 VP20 グレー ¥1,060
DA-ASV VP13 VP75・100/VU75・100 グレー ¥980
DA-ASVM DP14 ミルキーホワイト ¥980
DA-ASV20 VP20 グレー ¥1,060

汚水マス等に合流させる部品

汚水マスに合流させる場合は、埋設配管があるためVP管が適しています。マスなどに合流させる場合は、給湯器に排水が逆流しないよう間接排水にすることと、臭気が上がってこないようトラップを設けることを忘れずに実施してください。

ドレン間接排水アダプタで吐水空間を確保する

「ドレン間接排水アダプタ(品番:DA-KHS)」はVP13用ソケットが、(品番:DA-KHSM)はミルキーホワイト色でドレンパイプφ14用ソケットが、それぞれ付属しています。

この「ドレン間接排水アダプタ(品番:DA-KHS)」を使うだけでドレン配管を間接排水にすることができます。機器への排水の逆流を防ぐと共に防虫カバーもついた安心設計です。上流側は付属のソケットを使用しVP管13に接続します。下流側は直接VP管13が接続できます。

品番 呼び 適合管 全長 基準価格
DA-KHS 13 VP13 グレー 93.7㎜ ¥650
DA-KHSM 13 DP14 ミルキーホワイト 93.7㎜ ¥650

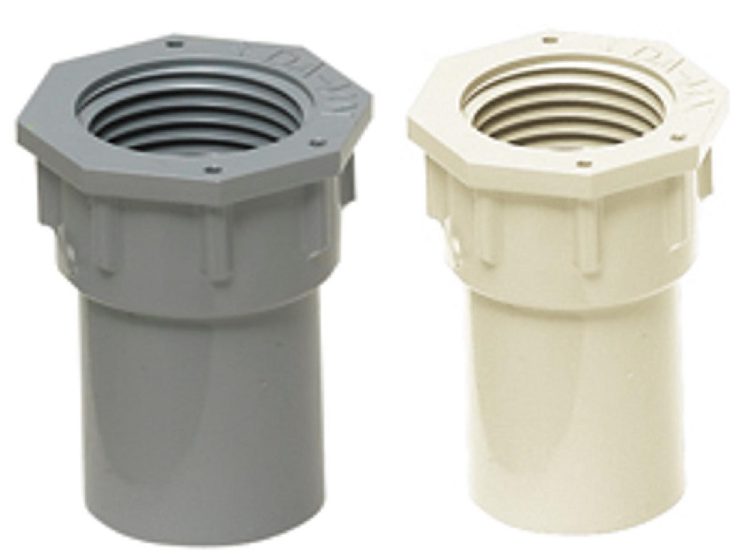

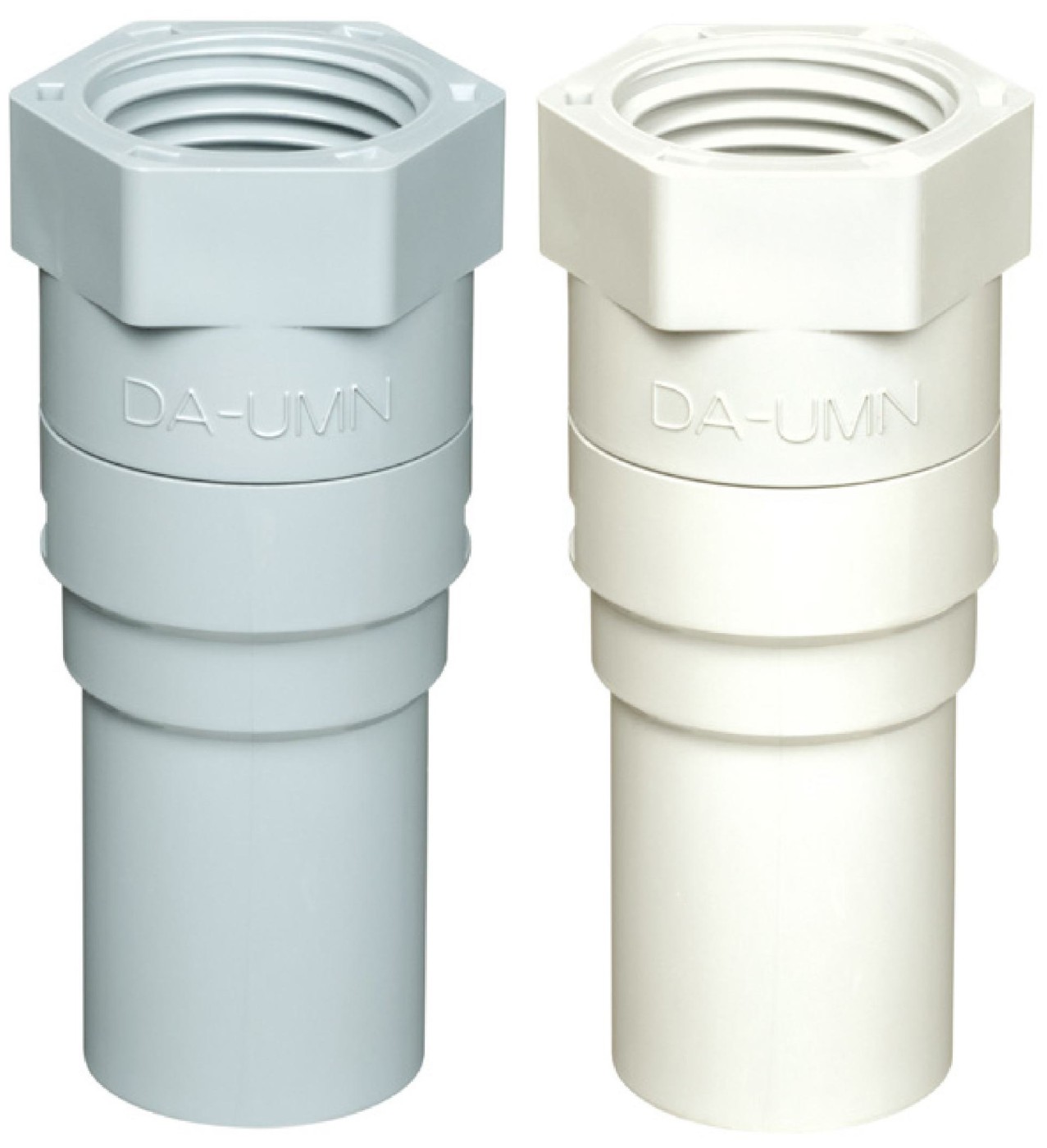

ドレン配管アダプターを使用すればドレン排水口に直接接続できる

「ドレン配管アダプター(メネジ付)」は当日出荷です!

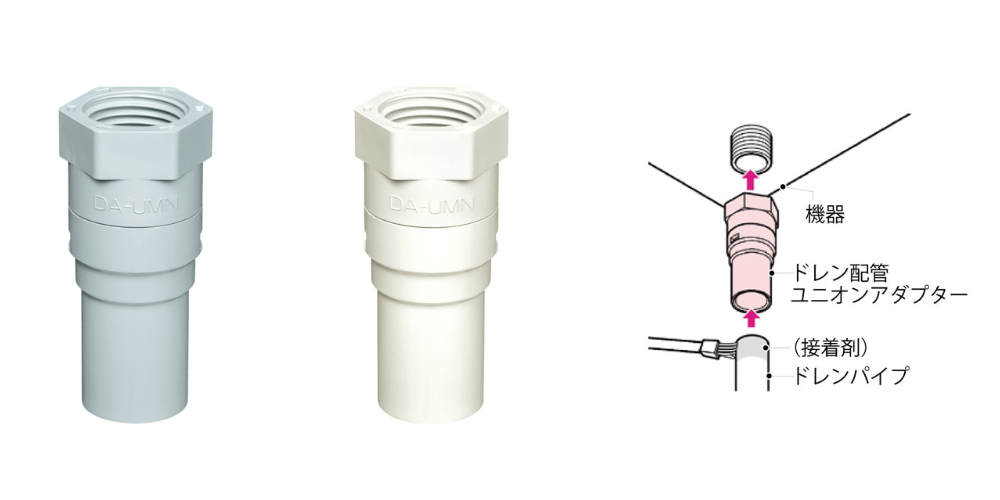

「ドレン配管アダプター(品番:DA-MN)」を機器に接続すれば、VP13「ドレンパイプ(品番:DP-142)」「ドレン間接排水アダプタ(品番:DA-KHS」を直接接続することができます。

品番 呼び ねじ 基準価格
DA-MN 13 G1/2 グレー ¥175
DA-MNM 13 ミルキーホワイト ¥175

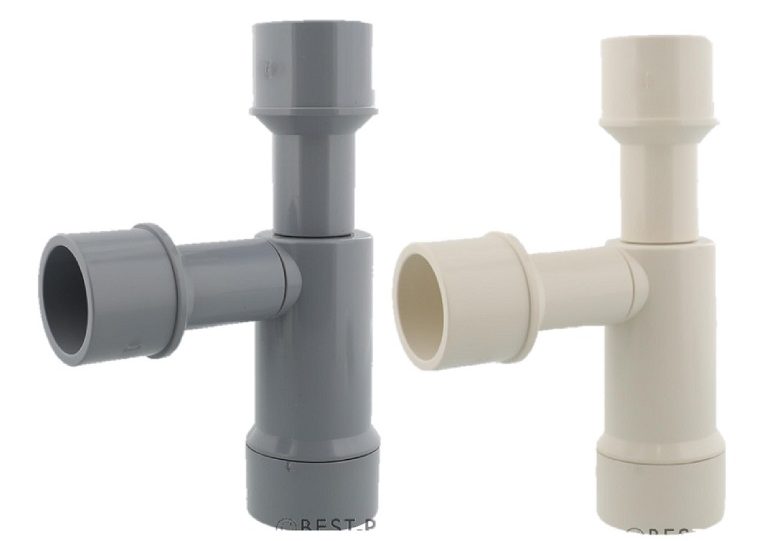

ドレン配管トラップで臭気を防ぐ

「ドレン配管トラップ」は汚水マス内に設置する時にお使いください。その際、付属のエルボを使用すると便利です。

「ドレン配管トラップ(品番:DA-TR)」はドレン配管を雨どいや汚水マスに接続する際に使用し臭気を防ぎます。下部のキャップを外してメンテナンスを行う仕組みですので、GLギリギリに設置するのは避けてください。

品番 適合管 全長 付属品 基準価格
DA-TR VP13 105㎜ エルボ×1 グレー ¥820
DA-TRM DP14 105㎜ エルボ×1 ミルキーホワイト ¥820
DA-TR2025 VP20/25 135.5㎜ グレー ¥980
DA-TR2025M DP20/25 135.5㎜ ミルキーホワイト ¥980

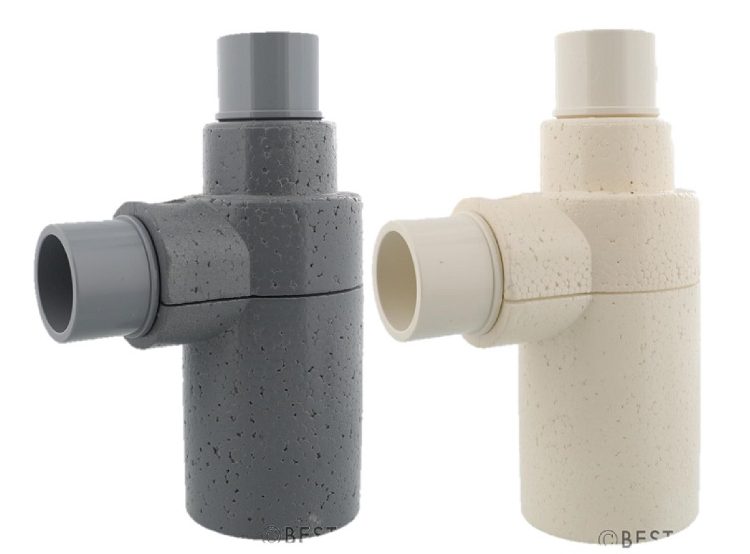

寒冷地なら凍結対策が施された保温材付

「ドレン配管トラップ (保温材付)」は当日出荷です!

トラップ全周に凍結防止保温材をめぐらせている「ドレン配管トラップ(品番:DA-TR2025DM )」を使えば、トラップ内に溜まる排水の凍結対策ができます。ただし、保温材に耐候性はないので必ず給湯器の配管カバー内に収めてください。

品番 適合管 全長 付属品 基準価格
DA-TR2025D VP20/25 145㎜
保温材
グレー ¥2,000
DA-TR2025DM DP20/25 ミルキーホワイト ¥2,000

まとめ

エコジョーズのドレン配管は、耐候性を付与した2重構造の「給湯器用ドレンホース(品番:DHRN-14-50)」を専用の「ドレンアダプタ(品番:DHRN-WA4)」と合わせて使うのが最もカンタンな方法です。壁掛け給湯器の場合は近くに雨どいがあれば合流させてください。ドレン配管が長いうえに配管スペースが狭いハイブリッド給湯器の場合も、フレキシブルに配管できる給湯器用ドレンホースが最適です。

ただし、雨どいや排水トラップがエコジョーズの近くにない場合は、VP管を埋設配管して汚水または排水マスまで引張り施工します。その際、逆流防止と臭気防止のための部品を忘れずに取付けてください。
