人気のベージュ系外壁に馴染むミルキーなエコジョーズ用ドレンパイプ

外壁の色で人気No.1と言われるベージュ系。その外壁に設置するエコジョーズのドレンパイプにVP管を使うと際立って悪目立ちします。本稿では、真っ白に少し黄色が入っているミルキーホワイト色の「ドレンパイプ」 をご紹介します。

※この記事は2019年12月4日に公開した記事ですが、2020年9月1日に校正し直し、2020年11月26日に新商品を追加し再度公開しました。

ベージュ系、クリーム系、ブラウン系の外壁に馴染むドレンパイプ

給排水配管でよく使われる安価で耐久性に優れたVP管。その色がグレーなので、黒系の外壁の場合は塗装して馴染ませている方も少なくありません。しかし、人気のベージュ系、クリーム系、ブラウン系の外壁の場合は、塗装してもきれいな色が出ないことがあります。そこで、オススメしたいのがミルキーホワイト色の「ドレンパイプ」 です。

知らないと損!ミルキーなドレンパイプ

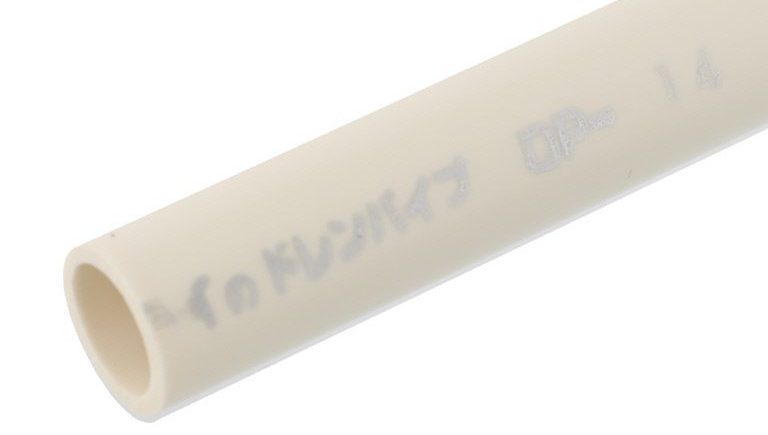

「ドレンパイプ (品番:DP-142)」のロゴは薄いシルバーの印字で目立ちませんが、できるだけ裏側にして設置することをオススメします。

「ドレンパイプ」 及びドレン関連部材にミルキーホワイト色が発売されました。この商品を使えば、給湯器の配管カバーから雨どいまでの間、露出するドレン配管の色が外壁に馴染みシンプルに仕上がります。ベストパーツOnlineでは呼び径14と20を在庫しております。25Aも取り扱っておりますので、ご検討されている場合はお知らせください。

品 番 呼び径 長さ 基準価格
DP-142 14 2m ¥630
DP-202 20 2m ¥780

給湯器のドレン接続口に直接ねじ込む「ドレン配管アダプタ」

壁掛式給湯器やハイブリッド給湯器の配管カバー内で間接排水にする際には、給湯器のドレン接続口(G1/2)に直接ねじ込めることが必要になります。そこで、「ドレンパイプ (品番:DP-142)」「ドレン間接排水アダプタ(品番:DA-KHSM)」の上部をG1/2に変換するのが「ドレン配管アダプタ(品番:DA-MNM)」です。

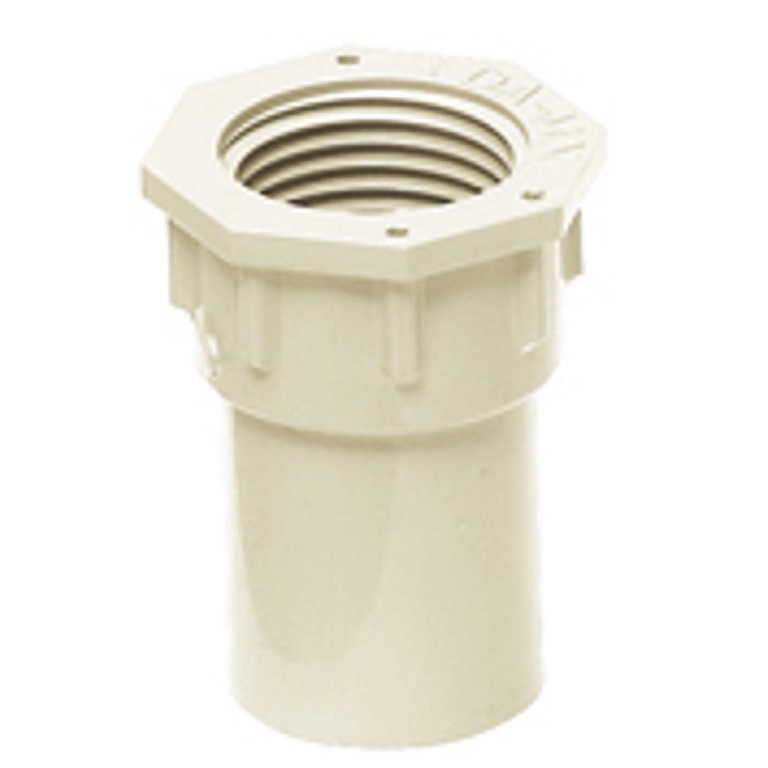

「ドレン配管アダプター(めねじ付)(品番:DA-MNM)」は、給湯器のドレン接続口に直接ねじ込みドレンパイプ(VP13、VE14、DP14)やドレン間接排水アダプタの接続に使用します。

品 番 呼び径 適合管 基準価格
DA-MNM 13 DP-142 ¥175

間接排水と防虫対策が同時にできる「ドレン間接排水アダプタ」

「ドレン間接排水アダプタ(品番:DA-KHSM)」の最大のポイントは、「ドレンパイプ (品番:DP-142)」 に接着するだけで間接排水にできることです。上水に直結している給湯機器へドレン水や汚水が逆流しないよう建築基準法が定めている排水口空間は、ドレンパイプのサイズにより高さが決まりますが、その高さを考える必要性さえありません。クモやカメムシなどの虫が多い現場でも、排水口空間にはルーバーが施されており、防虫対策まで考慮されているのです。

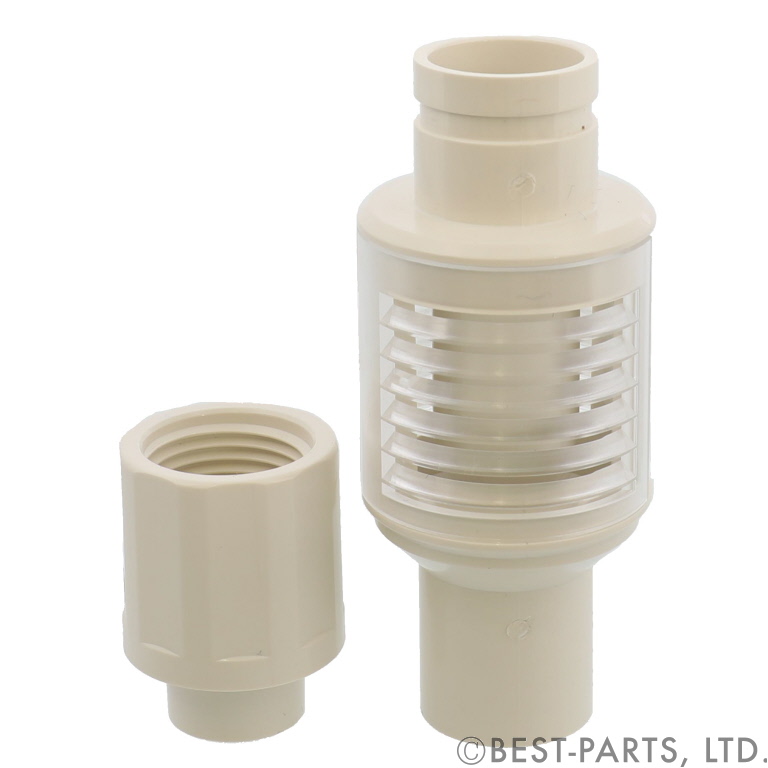

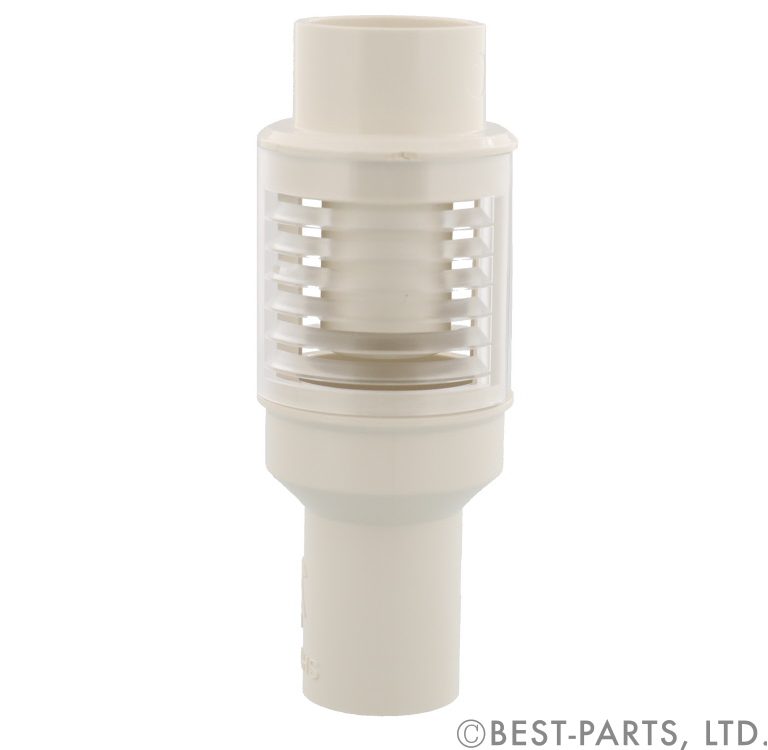

呼び径14専用の「ドレン間接排水アダプタ(品番:DA-KHSM)」。目的の逆流防止に加えて防虫対策も考慮されています。

品 番 呼び径 適合管 基準価格
DA-KHSM 14 DP-142 ¥650

呼び径20、25の場合は「ドレン間接排水アダプタ(品番:DA-KHS2025M)」を用いて排水する

凍結が懸念されるエリアにとって朗報なのは、給湯器ドレンの呼び径を20や25にしても、「ドレン間接排水アダプタ(品番:DA-KHS2025M)」を利用してほぼ同じように間接排水にできることです。付属の変換アダプターをエコジョーズのドレン接続口(G1/2)に直接ねじ込んで使用してください。

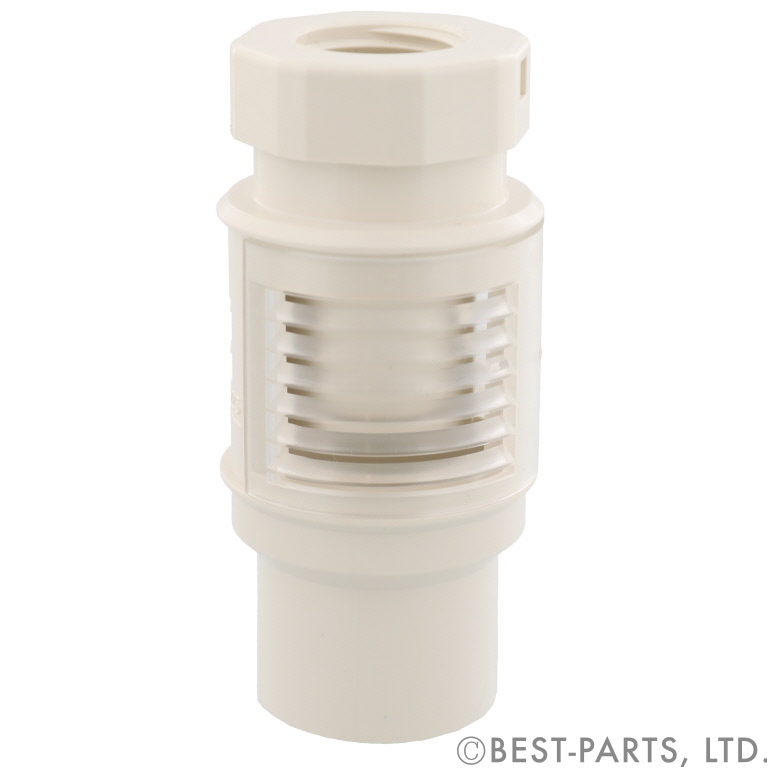

「ドレン間接排水アダプタ(品番: DA-KHS2025M)」に付属のドレン接続アダプタを上部に取付けた姿です。

品 番 呼び径 適合管 基準価格
DA-KHS2025M 20 DP-202 ¥820

呼び径25に使用する場合、上下とも接着して使用してください。

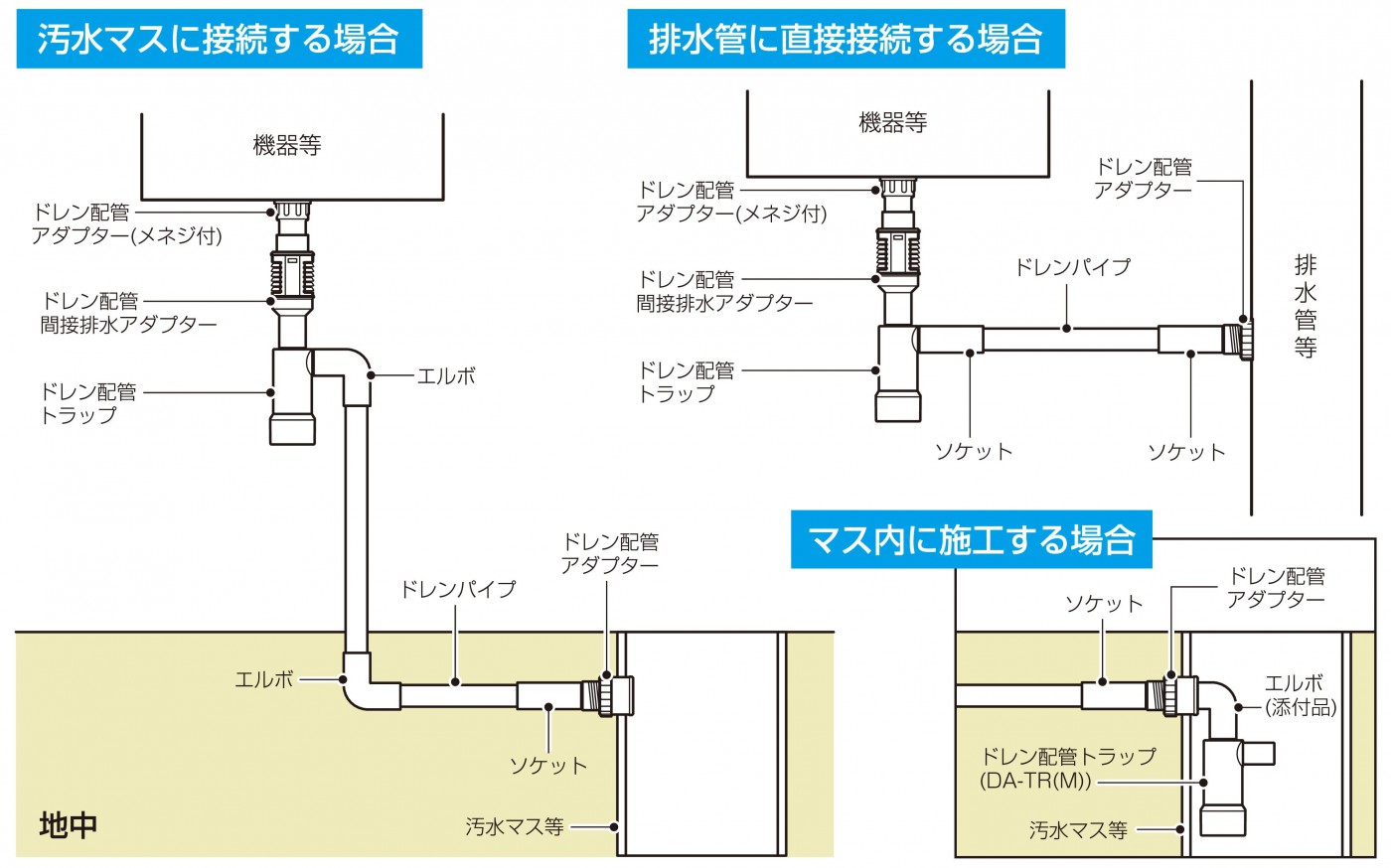

汚水・雑排水に合流させるなら「ドレン配管トラップ」を汚水マス内部に設置する

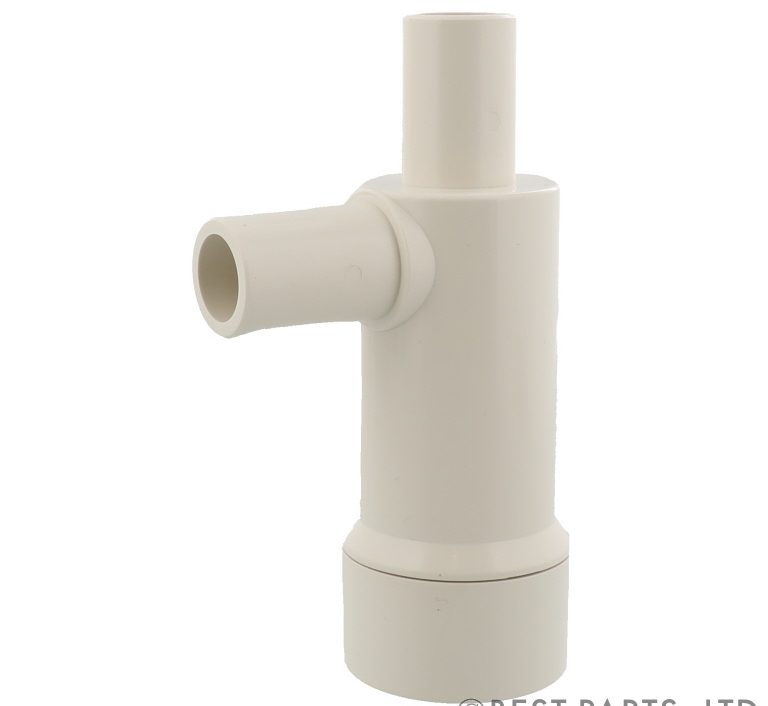

汚水マスに合流させる場合は臭気対策として「ドレン配管トラップ (品番:DA-TRM)」を必ずお使いください。

ドレンを汚水マスに流す場合は、前述の間接排水アダプタを設置したうえで臭気対策のトラップを設けなければなりません。まず、ドレン呼び径14の場合は、「ドレン配管トラップ (品番:DA-TRM)」を使用してください。接続口がパイプサイズで出ているので「ドレンパイプソケット(品番:DPS-14)」を介して「ドレンパイプ (品番:DP-142)」を接着施工してください。次に、ドレン呼び径20及び25の場合は、「ドレン配管トラップ(品番:DA-TR2025M)」を使用してください。接続口が呼び径20継手サイズで出ているので、「ドレンパイプ(品番:DP-202)」に直接接着します。呼び径25であれば、別途「ドレンパイプソケット(品番:DPS-25)」用意していただき接着して下さい。

品 番 付属品 適合管 基準価格
DA-TRM 14エルボ×1個 DP-142 ¥820
DA-TR2025M DP-202 ¥980

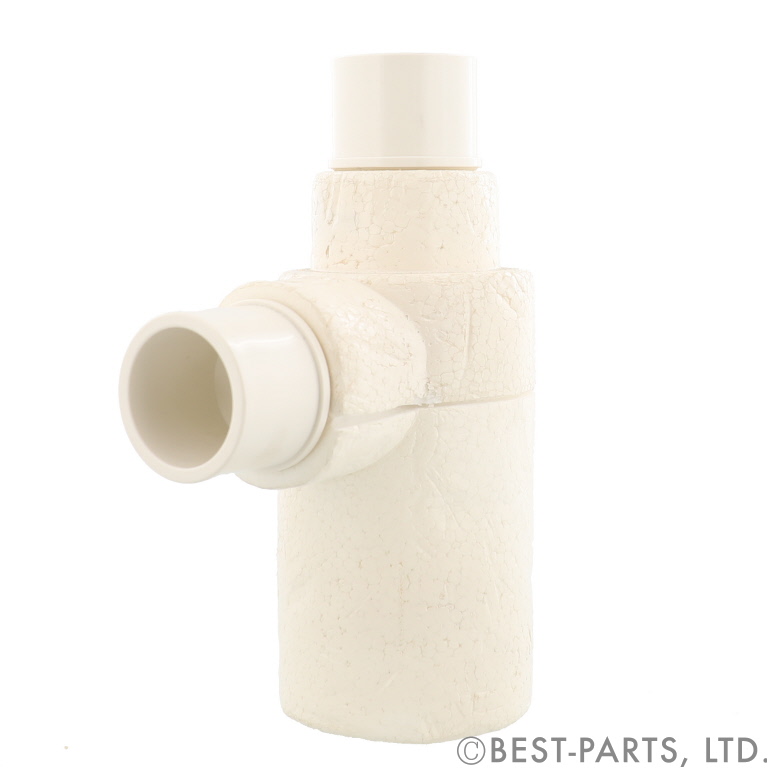

寒冷地では、凍結対策が施された保温材付き「ドレン配管トラップ(品番:DA-TR2025DM )」を使えば安心

トラップ全周に凍結防止保温材をめぐらせている「ドレン配管トラップ(品番:DA-TR2025DM )」を使えば、トラップ内に溜まる排水の凍結対策ができます。ただし、保温材に耐候性はないので必ず給湯器の配管カバー内に収めてください。給湯器のドレン接続口に「ドレン間接排水アダプタ(品番:DA-KHS2025M)」を直接ねじ込んでから、呼び径20の「ドレンパイプ(品番:DP-202)」の短管を介して「ドレン配管トラップ(品番:DA-TR2025DM )」をお使いください。ただし、下部のキャップを取り外してメンテナンスをする仕様なのでGLギリギリに設置するのは避けてください。

「ドレン配管トラップ(品番:DA-TR2025DM )」のメンテナンスは、保温材の下部を引き下げ外してから行います。

品 番 適合管 基準価格
DA-TR2025DM  DP-202 ¥2,000

雨どいや汚水マスに穿孔して接続する「ドレン配管アダプタ」

雨どい形状に合わせて丸形(Φ45~Φ75)スペーサーと角型(Φ32)スペーサーが同梱されています。雨どいへの接続方法はとてもカンタンで、縦どいにφ32の穴を開け、「ドレン配管アダプタ雨どい用(品番:DA-ASM)」を差し込みます。ロックナットを手締めしていくと、上図左のゴムパッキンが膨らんで挟み込み固定されます。コーキング不要のカンタン施工は優れたアイデアです。

「ドレン配管アダプタ雨どい用(品番:DA-ASM)」に角型スペーサーを取付けた図

品 番 適合管 適合縦どい 基準価格
DA-ASM  DP-142 雨どいの丸型(φ45~75)

角型(φ32の開口可能管)

¥970
DA-AS20M DP-202 ¥1,050
DA-AS25M DP-252 ¥1,130
DA-ASVM DP-142 汚水マスのVP・VU管(75~100mm)


¥980
DA-ASV20M DP-202 ¥1,050
DA-ASV25M DP-252 ¥1,130

まとめ

人気が高い外壁の色はベージュ系です。壁掛設置のエコジョーズを取付ける場合、「ドレンパイプ」にグレー色のVP管を使うと際立って目立ちます。真っ白に少し黄色が入っているミルキーホワイト色の「ドレンパイプ」「ドレン間接排水アダプタ」などの継手をご用意いたしましたので、外壁の色によって使い分けてください。
