「全てのサイズが揃っている」—これが、金属フレキシブルホース「ショーフレP」の第一印象でした。1959年に設立された正英製作所は、ガス燃焼式の塗装装置や排ガス処理装置、工業炉を製造し、自動車や食品、機械業界に幅広く製品を提供しています。今回は、正英製作所が得意とするバーナ周辺技術を活用して開発されたショーフレPシリーズの金属フレキシブルホースを詳しくご紹介します。

老舗バーナメーカーの技術と経験を注入

LPガスを使用する常設型ガス燃焼機器は多岐にわたりますが、その接続用として金属フレキシブルホースは必須です。特に、JIS2145及びKHKS0715の規格を満たす工場が限られており、選択肢が狭まっています。ショーフレPシリーズは、SUS304素材を採用し、1/2サイズから3/4サイズまで多様な長さを提供し、あらゆる現場要件に対応します。

金属フレキシブルホースの選び方も合理的に

常設型ガス燃焼機器にはビルトインコンロや給湯器、レンジが含まれ、新設および入替え現場での接続には金属フレキシブルホースが主流です。ショーフレPシリーズは、耐食性を高めるカバー付きとコスト削減を可能にするカバー無しの選択肢を提供し、効率的な製品選定を支援します。

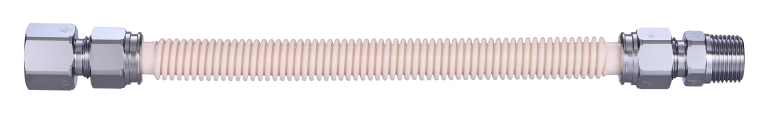

コストパフォーマンスに優れる「保護カバーのないショーフレＰ」

正英製作所の金属フレキシブルホースの特徴は、フレキシブルチューブに腐食性の強いステンレス鋼SUS304を採用しているので、ガスの吸着・透過が発生せず長時間のコック閉止後も固着することなく、直ちに器具の点火ができることです。また、フレキシブルチューブ表面に特殊ポリエステル・エポキシ樹脂塗装を施し寸法安定性、耐水性、耐薬品性および電気絶縁性を高めています。なお、接ガス部はフレア構造で、更に気密補助用Oリングを入れているので漏洩対策は万全です。

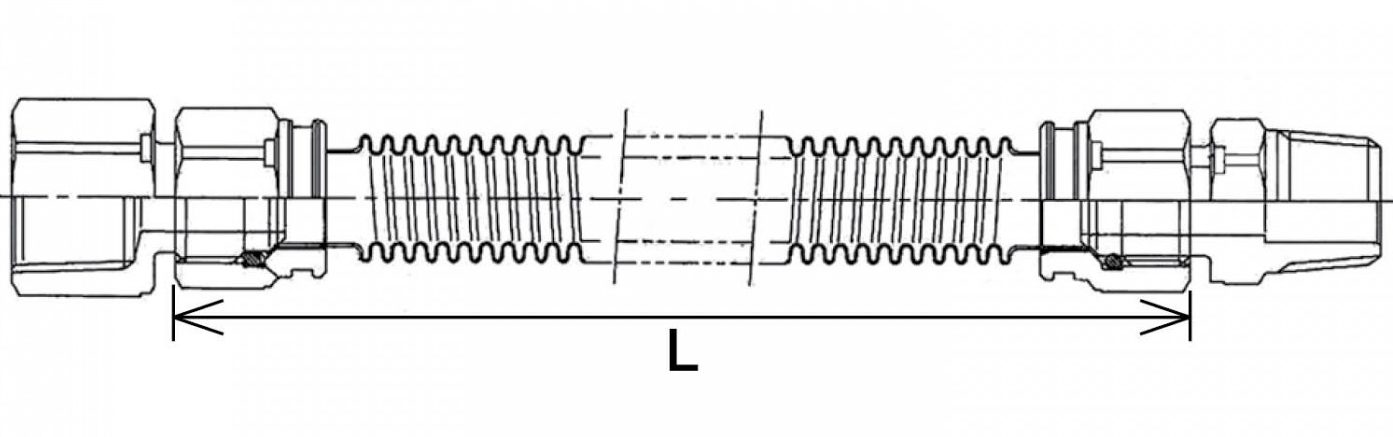

≪ＬＰガス仕様の「ショーフレＰ（保護カバー無し）」ラインナップ≫

品　番	呼び径	L=(mm)
SFL-1/2B-200	1/2	200
SFL-1/2B-250		250
SFL-1/2B-300		300
SFL-1/2B-350		350
SFL-1/2B-400		400
SFL-1/2B-450		450
SFL-1/2B-500		500
SFL-1/2B-600		600
SFL-1/2B-900		900
SFL-1/2B-1200		1200
SFL-3/4B-200	3/4	200
SFL-3/4B-250		250
SFL-3/4B-300		300
SFL-3/4B-450		450
SFL-3/4B-600		600

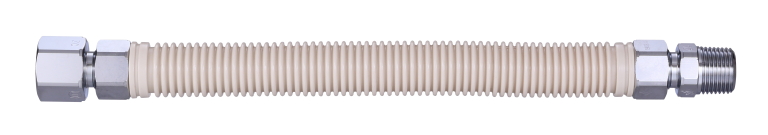

耐食性がより高い！「保護カバー付のショーフレP」

塩害地などでも使用できるよう前述の金属フレキシブルホースに保護カバーを付けた製品です。保護カバーの表面は、特殊ポリエステル樹脂を主体とした熱硬化形の外部用粉体塗装で、日光や雨風にさらされる外部の厳しい環境下でもポリエステル樹脂の持つ優れた耐候性とエポキシ樹脂同様の防食性を備えております。

≪ＬＰガス仕様の「ショーフレＰ（保護カバー付）」ラインナップ≫

品　番	呼び径	L=(mm)
SFC-1/2B-200	1/2	200
SFC-1/2B-250		250
SFC-1/2B-300		300
SFC-1/2B-400		400
SFC-1/2B-450		450
SFC-1/2B-500		500
SFC-1/2B-600		600
SFC-3/4B-200	3/4	200
SFC-3/4B-250		250
SFC-3/4B-300		300
SFC-3/4B-450		450
SFC-3/4B-600		600



「ショーフレP」専用の可とう管接続具を使いこなす

LIAの認証は、金属フレキシブルホース両端の接続具までを含めて規格を定めています。そのため、接続具とフレキシブルチューブが接触する接ガス部のフレア角などは認証の範疇外となりメーカー毎に異なるという点に注意が必要です。ですから、現場で金属フレキシブルホースのねじを変換する場合は、必ず専用品を使用してください。

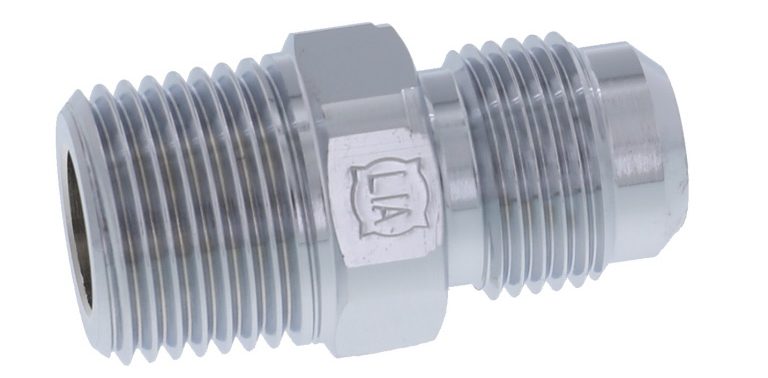

可とう管接続具オスアダプタ（ショーフレP専用）

金属フレキシブルホース「ショーフレＰシリーズ」のメスねじをオスねじに変換する接続具です。メス側ユニオンを外して、サイズ1/2には「可とう管接続具オスアダプタ（ショーフレP専用）（品番：HEM-15）」、サイズ3/4には「可とう管接続具オスアダプタ（ショーフレP専用）（品番：HEM-20）」に、それぞれ付け替えてご利用ください。

品番	接続側	可とう管側
HEM-15	R1/2	UNF3/4-16
HEM-20	R3/4	UNF7/8-14

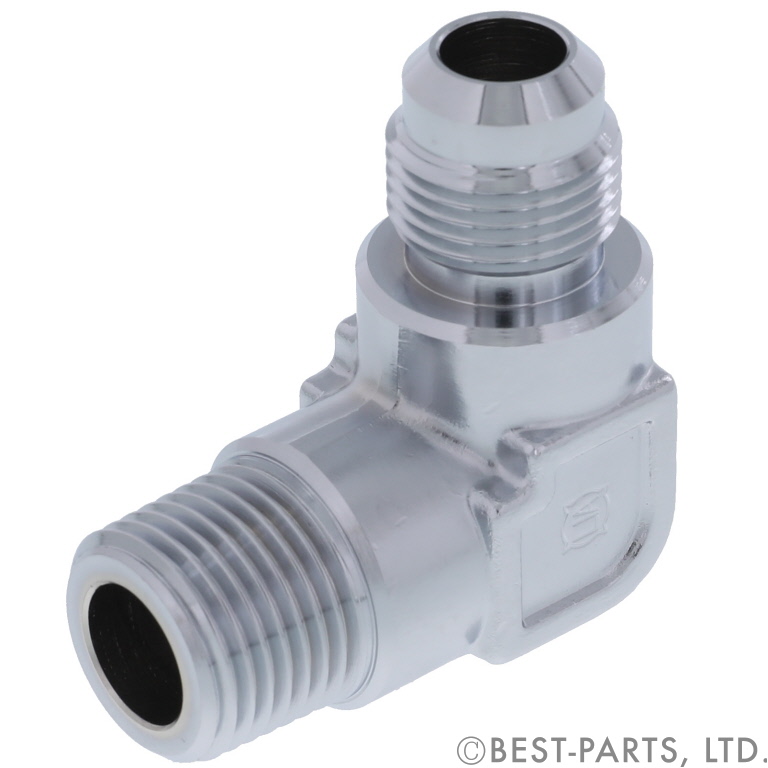

可とう管接続具オスエルボアダプタ（ショーフレP専用）

金属フレキシブルホース「ショーフレＰシリーズ」のメスねじをオスねじエルボに変換する接続具です。メス側ユニオンを外して「可とう管接続具オスエルボ（ショーフレP用）（品番：HEL-15）」に付け替えてご利用ください。

品番	接続側	可とう管側
HEL-15	R1/2	UNF3/4-16

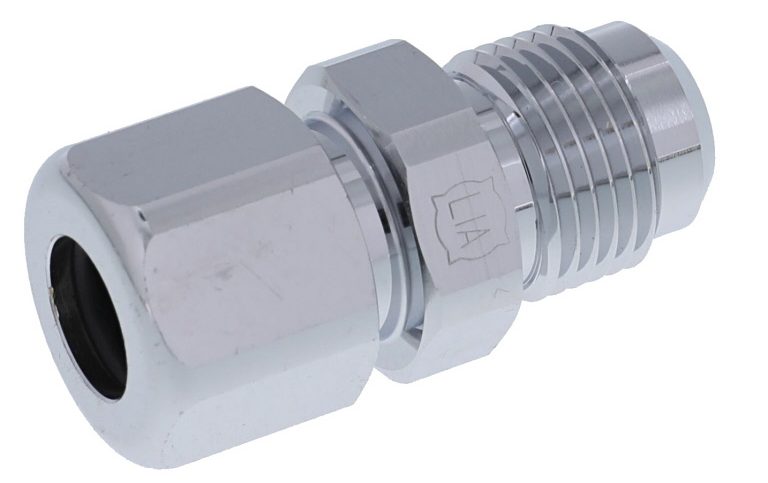

接続具ホースアダプタ（ショーフレP専用）

金属フレキシブルホース「ショーフレＰシリーズ」のメスねじをφ9.5のホース口に変換する接続具です。メス側ユニオンを外して「可とう管接続具ホースアダプタ（ショーフレP専用）（品番：HEJ-15）」に付け替えてご利用ください。

品番	接続側	可とう管側
HEJ-15	ホース口	UNF3/4-16

振動する燃焼機器とは接続しないでください

金属フレキシブルホースは耐久性が高いものの、振動する燃焼機器との接続は避けてください。振動による金属疲労が亀裂の原因となるため、鋼線入ゴム製で柔軟性に優れた「燃焼器用ホース（LNシリーズ）」の使用を推奨します。

まとめ

ショーフレPシリーズは、その多様なサイズと高い技術力により、各種燃焼機器の接続に最適なソリューションを提供します。特に3/4サイズの豊富なバリエーションは業務用現場には不可欠です。

※2021年7月20日に公開された記事を校正し直し、2024年4月23日に再度公開しました。
