プロテリアルの“プッシュインパクト”と日本継手の“ネオジョイント”。どちらを使うのが良いのか?
ガスフレキ用継手の規格と適合性
ガスフレキ管の規格は、都市ガスとLPガスでそれぞれ異なり、日本ガス協会と高圧ガス保安協会が指定しています。しかし、大多数のガスフレキ管と継手は、異なるメーカー間でも組み合わせて使用することができます。ただし、施工方法はメーカーごとに異なるため、注意が必要です。
施工方法の違い
プロテリアル(旧:日立金属)製のプッシュインパクトと日本継手(旧:JFE継手)製のネオジョイントは、その施工方法にいくつかの違いがあります。
![](https://www.best-parts-media.jp/media-043/wp-content/uploads/2019/05/30749e25d5bbb3843a99a1a8b24a9f2f.jpg)
左図1:「プッシュインパクト」 右図2:「ネオジョイント」
プッシュインパクトの施工は、比較的シンプルに行えます。ガスフレキ管の被覆を12山程度剥離した後、7山を残してフレキカッタ―で切断します。その後、特定のマーキングを行わずにガスフレキ管を挿入します。挿入時には「コツン」という感触が得られるまで、管をまっすぐに押し込む必要があります。最終的に、ガスフレキ管を引っ張ると「カチッ」という感触が得られ、インジケーターが現れて施工完了が確認できます。

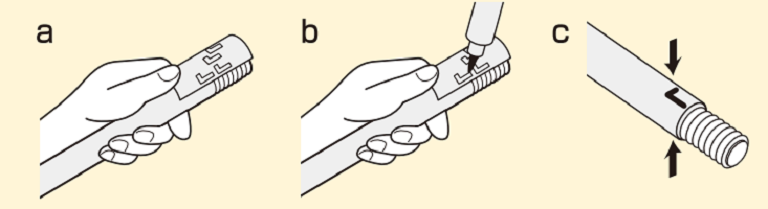

一方、日本継手製のネオジョイントの施工は、感触での挿入完了の知らせる機構が搭載されていないため、少し異なります。ガスフレキ管の挿入位置をあらかじめネオジョイントマーカーを使用してマーキングする必要があります。マーキングが見えることで、施工者は自身の施工に確信を持つことができます。
シール位置とその特性
シールの方法や位置についても、プロテリアル(旧:日立金属)製のプッシュインパクトと日本継手(旧:JFE継手)製のネオジョイントの間で顕著な違いが見受けられます。具体的には、日本継手製の「ネオジョイント」はガスフレキ管の谷部分でシールを行います。一方、プロテリアル製の「プッシュインパクト」は、ガスフレキ管の山部分でシールを実施します。
![](https://www.best-parts-media.jp/media-043/wp-content/uploads/2019/05/2ba29eae2a503e4a215526a4b8b087e1-e1608613153987.jpg)
左図3:「ネオジョイント」 右図4:「プッシュインパクト」
フレキ形状のパイプに関して言えば、谷シール方式の方が山シール方式に比べて封止性が高いと一般的に考えられています。これは、谷部分(凹部)と比較して山部分(凸部)は、へこみや傷がつきやすいためです。しかしながら、この点を補完するために、プッシュインパクトは継手内にスプリング機構を搭載しています。このスプリング機構の役割は、ガスフレキ管とパッキンの面圧を維持すること。この仕組みによって、経年にわたってパッキンの面圧が減少しても、長期的にシール性を維持することができるのです。
原管切断時の山数
![](https://www.best-parts-media.jp/media-043/wp-content/uploads/2019/05/8bc68d62a5383f000b07d6a038514aa4-1.jpg)
左図5:「ネオジョイント」 右図6:「プッシュインパクト」
施工者が注意を要するのは、プロテリアル(旧:日立金属)製のプッシュインパクトと日本継手(旧:JFE継手)製のネオジョイントの間で被覆を剥離した後に残す原管の山数が異なる点です。具体的には、「プッシュインパクト」の場合、7山(6・7山兼用)を残して切断します。一方、「ネオジョイント」は8山を残して谷部を切断する仕様となっています。どちらの方法が優れているわけではありませんが、山数を誤るリスクがあるため、同じ現場での混在使用は避けるのが良いとされています。
製品ラインナップ
プロテリアル(旧:日立金属)のプッシュインパクト
片ねじソケット
品番 | ガス種 | ガスフレキ | ねじ | L(mm) | 六角対辺 | 基準価格/個 |
FIS-1015 | 都市ガス | 10A | R1/2 | 59 | 24 | ¥1,210 |
FIS-1515 | 15A | 65 | 29 | ¥1,320 | ||
FIS-2015 | 20A | 71 | 35 | ¥2,020 | ||
FIS-2020 | R3/4 | 72 | ¥2,020 | |||
FIS-2520 | 25A | 86 | 41 | ¥3,180 | ||
FIS-2525 | R1 | 89 | ¥3,180 | |||
FIS-1015L | LPガス | 10A | R1/2 | 59 | 24 | ¥1,320 |
FIS-1515L | 15A | 65 | 29 | ¥1,420 | ||
FIS-2020L | 20A | R3/4 | 72 | 35 | ¥2,370 | |
FIS-2520L | 25A | 86 | 41 | ¥3,730 | ||
FIS-2525L | R1 | 89 | ¥3,730 |
両メカソケット
品番 | ガス種 | ガスフレキ | L(mm) | 基準価格/個 |
FIW-10 | 都市ガス | 10A×10A | 94 | ¥2,400 |
FIW-15 | 15A×15A | 97 | ¥2,840 | |
FIW-20 | 20A×20A | 107 | ¥3,880 | |
FIW-25 | 25A×25A | 134 | ¥4,620 | |
FIRW-2025 | 20A×25A | 124 | ¥4,830 | |
FIW-10L | LPガス | 10A×10A | 94 | ¥2,790 |
FIW-15L | 15A×15A | 97 | ¥3,320 | |
FIW-20L | 20A×20A | 107 | ¥4,500 | |
FIW-25L | 25A×25A | 134 | ¥5,400 |
めねじソケット
品番 | ガス種 | ガスフレキ | ねじ | L(mm) | 六角対辺 | 基準価格/個 |
FIFS-1015 | 都市ガス | 10A | Rc1/2 | 67 | 24 | ¥3,440 |
FIFS-1515 | 15A | 69 | 29 | ¥3,620 | ||
FIFS-2015 | 20A | 72 | ¥3,980 | |||
FIFS-1015L | LPガス | 10A | Rc1/2 | 67 | 24 | ¥3,950 |
FIFS-1515L | 15A | 69 | 29 | ¥4,140 | ||
FIFS-2015L | 20A | 72 | ¥4,540 |
片ねじエルボ
品番 | ガス種 | ガスフレキ | ねじ | L(mm) | H(mm) | 基準価格/個 |
FIL-1015 | 都市ガス | 10A | R1/2 | 58 | 44 | ¥2,320 |
FIL-1515 | 15A | 65 | 47 | ¥2,440 | ||
FIL-1015L | LPガス | 10A | R1/2 | 58 | 44 | ¥2,700 |
FIL-1515L | 15A | 65 | 47 | ¥2,850 |
分岐チーズ
品番 | ガス種 | A | B | C | L1 | L2 | 基準価格/個 |
FIT-101010 | 都市ガス |
10A | 10A | 10A | 110 | 55 | ¥5,020 |
FIT-151510 | 15A | 15A | 10A | 117 | 55 | ¥5,500 | |
FIT-151515 | 15A | 15A | 15A | 117 | 59 | ¥5,980 | |
FIT-202010 | 20A | 20A | 10A | 122 | 60 | ¥7,190 | |
FIT-202015 | 20A | 20A | 15A | 134 | 59 | ¥7,190 | |
FIT-202020 | 20A | 20A | 20A | 134 | 67 | ¥7,190 | |
FIT-252510 |
25A | 25A | 10A | 151 | 63 | ¥7,550 | |
FIT-252515 | 25A | 25A | 15A | 152 | 66 | ¥7,590 | |
FIT-252520 | 25A | 25A | 20A | 161 | 70 | ¥7,590 | |
FIT-101010L | LPガス | 10A | 10A | 10A | 110 | 55 | ¥5,880 |
FIT-101015L | 10A | 10A | 15A | 110 | 59 | ¥6,490 | |
FIT-151010L | 15A | 10A | 10A | 114 | 55 | ¥6,490 | |
FIT-151510L | 15A | 15A | 10A | 117 | 55 | ¥6,440 | |
FIT-151515L | 15A | 15A | 15A | 117 | 59 | ¥7,020 | |
FIT-201010L | 20A | 10A | 10A | 118 | 58 | ¥8,050 | |
FIT-201020L |
20A | 10A | 20A | 124 | 67 | ¥8,050 | |
FIT-201515L | 20A | 15A | 15A | 126 | 59 | ¥8,440 | |
FIT-202010L | 20A | 20A | 10A | 122 | 60 | ¥8,440 | |
FIT-202015L | 20A | 20A | 15A | 134 | 59 | ¥8,440 | |
FIT-202020L | 20A | 20A | 20A | 134 | 67 | ¥8,440 | |
FIT-252010L |
25A | 20A | 10A | 137 | 63 | ¥8,870 | |
FIT-252510L | 25A | 25A | 10A | 151 | 63 | ¥8,870 | |
FIT-252020L | 25A | 20A | 20A | 144 | 70 | ¥8,880 | |
FIT-252520L | 25A | 25A | 20A | 161 | 70 | ¥8,880 |
日本継手(旧:JFE継手)のネオジョイント
片ねじソケット
品番 | ガス種 | ガスフレキ | ねじ | L(mm) | 六角対辺 | 基準価格/個 |
NFP-1015L | LPガス | 10A | R1/2 | 56.5 | 23 | ¥1,280 |
NFP-1515L | 15A | 61.2 | 26 | ¥1,390 | ||
NFP-2020L | 20A | R3/4 | 66.3 | 33 | ¥2,400 | |
NFP-2520L | 25A | 86.5 | 40 | ¥3,790 | ||
NFP-2525L | R1 | 88.5 | ¥3,790 |
めねじソケット
品番 | ガス種 | ガスフレキ | ねじ | L(mm) | 六角対辺 | 基準価格/個 |
NFFP-1015L | LPガス | 10A | Rc1/2 | 57.6 | 26 | ¥3,190 |
NFFP-1515L | 15A | 61.2 | 27 | ¥3,360 | ||
NFFP-2015L | 20A | 68.3 | 33 | ¥3,720 |
片ねじエルボ
品番 | ガス種 | ガスフレキ | ねじ | L(mm) | H(mm) | 基準価格/個 |
NLFP-1015L | LPガス | 10A | R1/2 | 51.3 | 43.5 | ¥2,750 |
NLFP-1515L | 15A | 52.9 | ¥2,900 |
両メカソケット
品番 | ガス種 | ガスフレキ | L(mm) | 基準価格/個 |
NWFP-10L | LPガス | 10A×10A | 82.2 | ¥2,840 |
NWFP-15L | 15A×15A | 89.4 | ¥3,360 | |
NWFP-20L | 20A×20A | 97.8 | ¥4,580 | |
NWFP-25L | 25A×25A | 134 | ¥5,490 |
分岐チーズ
品番 | ガス種 | A | B | C | L1(mm) | L2(mm) | 基準価格/個 |
NTFP-101010L | LPガス | 10A | 10A | 10A | 108.4 | 54.2 | ¥5,120 |
NTFP-101015L | 10A | 10A | 15A | 104.8 | 55.6 | ¥5,930 | |
NTFP-151010L | 15A | 10A | 10A | 104.8 | 55.6 | ¥5,610 | |
NTFP-151510L | 15A | 15A | 10A | 106.4 | 55.6 | ¥5,930 | |
NTFP-151515L | 15A | 15A | 15A | 106.4 | 57.2 | ¥6,350 | |
NTFP-201515L | 20A | 15A | 15A | 119.0 | 62.9 | ¥8,190 | |
NTFP-202010L | 20A | 20A | 10A | 119.8 | 61.3 | ¥8,190 | |
NTFP-202015L | 20A | 20A | 15A | 119.8 | 62.9 | ¥8,190 | |
NTFP-202020L | 20A | 20A | 20A | 119.8 | 63.7 | ¥8,190 | |
NTFP-252020L | 25A | 20A | 20A | 151.8 | 67.2 | ¥8,930 | |
NTFP-252520L | 25A | 25A | 20A | 155.6 | 67.2 | ¥8,930 |
ネオジョイントマーキングツール
品 番 | 適 合 | 基準価格 |
NFT-29 | ネオジョイント | ¥500 |
まとめ
本記事では、ガスフレキ用継手の2大メーカーであるプロテリアル(旧:日立金属)と日本継手(旧:JFE継手)の製品、プッシュインパクトとネオジョイントの特徴や利点を詳細に掘り下げています。施工方法、シール位置、原管切断時の山数という具体的なポイントでの違いを中心に解説しました。そして、結論として、プッシュインパクト機構が内蔵している「可とう管ガス栓」または機器接続ガス栓を使用する場合、プロテリアルの製品に統一することで、施工ミスを抑制する効果が期待できることを提案します。
※この記事は2023年3月30日に公開した記事ですが、分岐チーズに規格追加して2023年10月26日に再公開しました。
