【規格追加】転倒モーメントが大きくなりがちな貯湯タンクに使いたいMUアンカー

エコキュート貯湯タンクの固定に欠かせないアンカーボルト。重心位置が高くて重量のある貯湯タンクを長期にわたり安定させるために、マンションデベロッパーによってはケミカルアンカーの使用を義務付けています。今回は、固着力が長期にわたり安定するケミカルアンカーをご紹介します。

※この記事は2020年4月27日に公開した記事ですが、規格を追加して2021年5月21日に再公開しました。

追い焚き配管部材一覧

固着力が長期にわたり安定するカプセル型MUアンカー

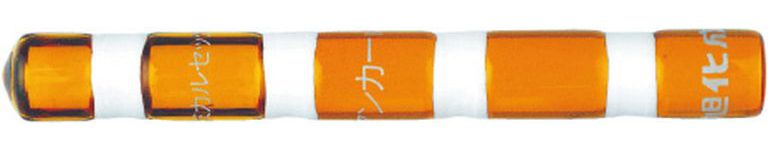

カプセル型MUアンカー 接着剤との化学反応でボルトを固着します

「カプセル型MUアンカー」は、カプセル型の容器に詰めた接着剤の化学反応を利用して土台にボルトを固定する原理のアンカーです。接着剤の化学反応を用いることから接着系アンカーとも呼ばれます。

施工方法は非常にカンタン

施工方法は非常にカンタンです。

  1. 墨出しした位置をハンマードリルで穿孔
  2. 下孔をダストポンプハンディクリーナーで清掃
  3. MUアンカーを挿入してから機器を固定するボルトを挿入
  4. ハンマーで打ち込んでから養生

養生時間は下表を参考にして下さい。最大強度の80%程度までの時間です。なお、養生時間の設定は、外気、鉄筋、コンクリート、カプセルの内、最も低い温度を参考にしてください。

温 度(℃) -5 0 5 10 15 20 25 30
硬化時間(分) 360 180 120 70 45 30 25 20

ベストパーツオンラインショップ

カプセル型MUアンカーの3大メリット

抜群の強度を誇る引張荷重(kN)

下表の通り「カプセル型MUアンカー」の引張荷重は、一般的な「オールアンカー」に対して約4倍もの差があります。

品番 呼び径 全長 ドリル径 引張荷重(kN)
MU-8 M8 70 9.5 27.4
C-870 8.5 6.5

固着力の経時変化がほとんどない

カプセル内の主成分は、高強度で耐薬品性、速硬化性、低温硬化性に強みを持つエポキシアクリレート樹脂を採用しています。この成分の特性は耐アルカリ性に優れる点。[JIS K 6919]に基づく耐アルカリ性試験において最高位の耐薬品性にランクされている超耐食性樹脂なのです。

この特性から、「カプセル型MUアンカー」はコンクリートアルカリに殆ど浸食されることがなく、長期において高強度で安定したアンカー性能が得られると言えます。

汎用性が高いボルト形状

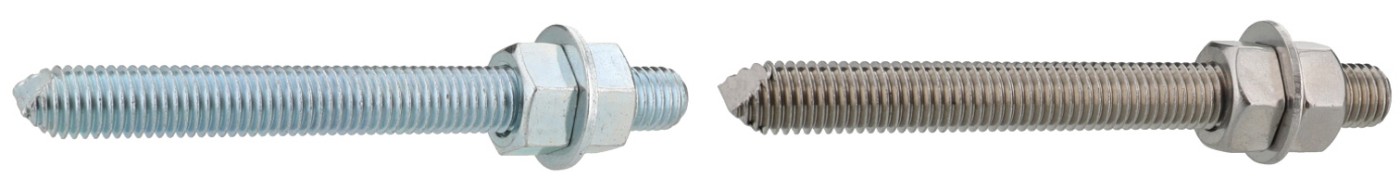

全ねじタイプと異径棒鋼のいずれであっても、寸切りと両面カットであれば固定できる汎用性を有しています。べストパーツOnlineでは両面カットの「ケミカルボルト」を販売していますので是非ご覧ください。ちなみに両面カットの方が、寸切りよりも攪拌能力が高く「カプセル型MUアンカー」と合わせて使用するのに適しています。

MUアンカーのラインナップ

「カプセル型MUアンカー」は1本から当日出荷です!

  品番 外径 全長 穿孔径 引張荷重(kN) 入数 基準価格
  MU-8 8.0 70 9.5 27.4 5 ¥200
  MU-10 10.5 90 12・12.5 44.1 20 ¥200
  MU-12 13.0 110 15・16 54.8 20 ¥280
NEW MU-16 16.5 120 19・20 92.8 20 ¥450

まとめ

重心位置が高くて重量のあるエコキュート等の貯湯タンクを長期にわたり安定して固定させるため、ケミカルアンカーの中でも、特に「カプセル型MUアンカー」をオススメいたします。なぜなら、汎用性の高いボルト形状であるうえに、耐薬品性が高くコンクリートアルカリに殆ど浸食されることがなく、長期において高強度で安定したアンカー性能が得られるからです。
