今さら聞けない⁉配管用保温材「保温チューブ」の選び方

冷凍・空調配管の結露防止や断熱をはじめ、給湯器の凍結防止対策等でも広く使われている配管用断熱材。中でも給水給湯用の断熱材としてポピュラーな保温チューブは、どの温度帯まで対応できるのか、仕上げ方法と併せてご説明いたします。

目次

選定のポイントは「流体温度と仕上げ方法」

対象となる配管の種類や太さ(外径)を確認するのはもちろんですが、保温チューブを選定する際のポイントとして「流体の温度」と「仕上げの方法」が挙げられます。

使用配管温度~70℃は給水用、~120℃は給湯用を選ぶ

メーカー 給水用(被覆なし) 給湯用(被覆なし) 給水用(被覆付) 給湯用(被覆付)
積水化学工業 エスロン保温チューブ(STN) ~70℃ エスロミンク(NLT) ~120℃ エスロン保温チューブ(STQ) ~70℃ エスロミンク(LTQ) ~120℃
東レペフ加工品 裸パイプカバー(NP) ~70℃ 耐熱裸パイプカバー(PP) ~120℃ ワンタッチパイプカバー(ZPO) ~70℃ 耐熱ワンタッチパイプカバー(ZPP) ~120℃
因幡電工 断熱パイプカバー(PMQ) ~80℃
イノアック住環境 ライトチューブ(LTB) ~70℃ タイネツチューブ(HTB) ~120℃ ライトチューブ(LTSB) ~70℃ タイネツチューブ(HSB) ~120℃

メーカーによっては「連続使用温度」と「断続使用温度」を分けて表示している場合もありますが、ほとんどの場合は「使用温度」や「耐熱温度」という表現をとっています。これは「断続使用温度」と同義で、断続的ならこの温度まで耐えられますという意味です。この部分はメーカー各社ほぼ変わりがないため、給湯配管に使用する場合は必ず使用温度~120℃対応の「給湯用」を選定するようにしてください。万が一使用温度を超える温度帯のものを使用した場合、急激な脆化や劣化が起こり性能の維持が困難になりますのでご注意ください。

給水用は保温材の色が「白」の場合がほとんど

一般的に給水用(~70℃)の保温チューブは、ポリエチレンフォームが白色であれば給水用と判別できます。また、被覆の色についてはグレー色が一般的です。なお、ベストパーツオンラインでは、積水化学工業と東レペフ加工品の2ブランドを当日出荷しております。

給水用(被覆なし)

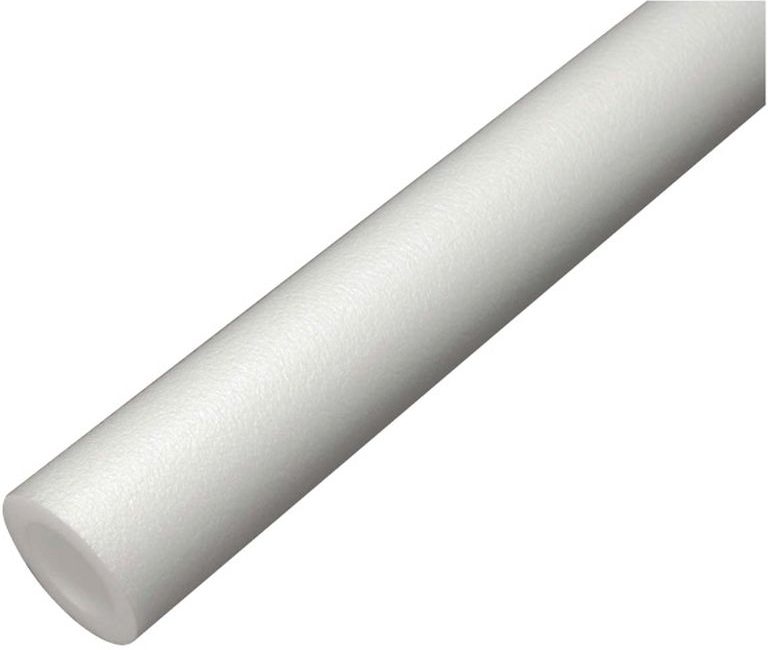

写真は積水化学工業製 エスロン保温チューブ(STN)

積水化学工業  エスロン保温チューブ(STN)
品番 内径 厚み 全長 適合サイズ 基準価格
STN-13C 18㎜ 10㎜ 2m 塩ビ管13、ステンフレキφ16.0/16.8 ¥150
STN-16C 22㎜ 10㎜ 2m 塩ビ管16、鋼管15A、銅管φ22.22 ¥160
STN-20C 26㎜ 10㎜ 2m 塩ビ管20 ¥160
STN-25C 32㎜ 10㎜ 2m 塩ビ管25 ¥230
東レペフ加工品 裸パイプカバー(NP)
品番 内径 厚み 全長 適合サイズ 基準価格
NP-1310 18㎜ 10㎜ 2m 塩ビ管13、ステンフレキφ16.0/16.8 ¥150
NP-1610 22㎜ 10㎜ 2m 塩ビ管16、鋼管15A、銅管φ22.22 ¥170
NP-20U10 26㎜ 10㎜ 2m 塩ビ管20 ¥180
NP-25U10 32㎜ 10㎜ 2m 塩ビ管25 ¥210

給水用(被覆付)

写真は積水化学工業製 エスロン保温チューブ(STQ)

積水化学工業 エスロン保温チューブ(STQ)
品番 内径 厚み 全長 適合サイズ 基準価格
STQ-1/2B 16㎜ 10㎜ 2m 銅管φ15.88 ¥360
STQ-13 18㎜ 10㎜ 2m 塩ビ管13、ステンフレキφ16.0/16.8 ¥430
STQ-16 22㎜ 10㎜ 2m 塩ビ管16、鋼管15A、ステンフレキφ20.0 ¥430
STQ-20 26㎜ 10㎜ 2m 塩ビ管20、銅管φ22.22 ¥450
STQ-25 32㎜ 10㎜ 2m 塩ビ管25 ¥510
STQ-16-1M 22㎜ 10㎜ 1m 塩ビ管16、鋼管15A、ステンフレキφ20.0 ¥220
STQ-20-1M 26㎜ 10㎜ 1m 塩ビ管20 ¥230
東レペフ加工品 ワンタッチパイプカバー(ZPO)
品番 内径 厚み 全長 適合サイズ 基準価格
ZPO-1310 18㎜ 10㎜ 2m 塩ビ管13、ステンフレキφ16.0/16.8 ¥370
ZPO-1610 22㎜ 10㎜ 2m 塩ビ管16、鋼管15A、ステンフレキφ20 ¥390
ZPO-20A10 26㎜ 10㎜ 2m 塩ビ管20、銅管φ22.22 ¥410
ZPO-25A10 32㎜ 10㎜ 2m 塩ビ管25 ¥470

給湯用は保温材の色が「赤~茶色」の場合がほとんど

給湯用(~120℃)の保温チューブは、ポリエチレンフォームの色が赤~茶系の場合がほとんどです。また、被覆付については白~アイボリー系色が一般的です。なお、ベストパーツオンラインでは、積水化学工業と東レペフ加工品の2ブランドを当日出荷しております。

給湯用(被覆なし)

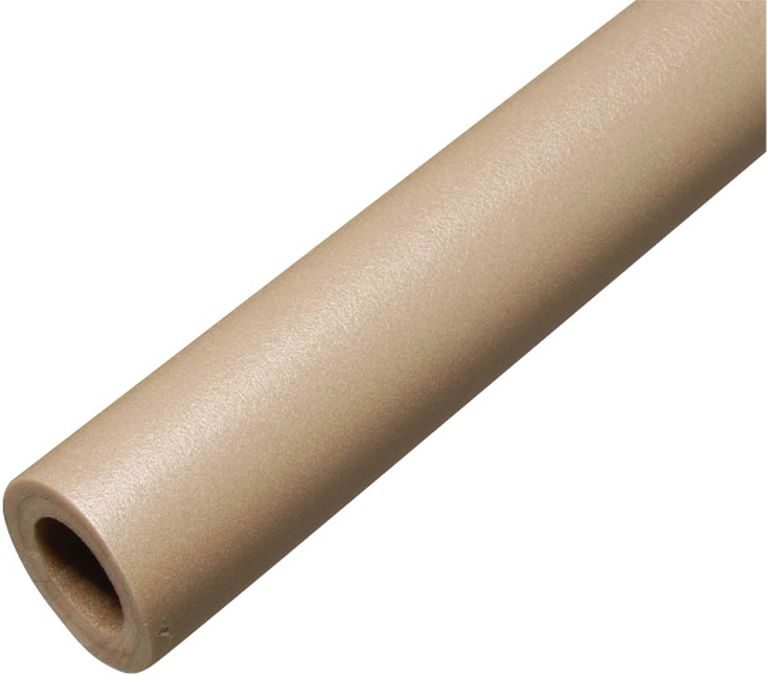

写真は積水化学工業製 エスロミンク(NLT)

積水化学工業 エスロミンク(NLT)
品番 内径 厚み 全長 適合サイズ 基準価格
NLT-1/2B 16㎜ 10㎜ 2m 銅管φ15.88 ¥320
NLT-10A 18㎜ 10㎜ 2m 塩ビ管13、ステンフレキφ16.0/16.8 ¥380
NLT-15A 22㎜ 10㎜ 2m 塩ビ管16、鋼管15A、ステンフレキφ20.0 ¥410
NLT-20A 28㎜ 10㎜ 2m 鋼管20A ¥470
NLT-25A 35㎜ 10㎜ 2m 鋼管25A、銅管φ34.92 ¥520
東レペフ加工品 耐熱裸パイプカバー(PP)
品番 内径 厚み 全長 適合サイズ 基準価格
PP-1310 18㎜ 10㎜ 2m 塩ビ管13、ステンフレキφ16.0/16.8 ¥470
PP-1610 23㎜ 10㎜ 2m 塩ビ管16、鋼管15A、銅管φ22.22 ¥510
PP-20U10 29㎜ 10㎜ 2m 鋼管20A、銅管φ28.58 ¥580
PP-25U10 35㎜ 10㎜ 2m 鋼管25A、銅管φ34.92 ¥590

給湯用(被覆付)

写真は積水化学工業 エスロミンク(LTQ)

積水化学工業 エスロミンク(LTQ)
品番 内径 厚み 全長 適合サイズ 基準価格
LTQ-1/2B 16㎜ 10㎜ 2m 銅管φ15.88 ¥580
LTQ-10A 18㎜ 10㎜ 2m 塩ビ管13、ステンフレキφ16.0/16.8 ¥610
LTQ-15A 22㎜ 10㎜ 2m 塩ビ管16、鋼管15A、ステンフレキφ20.0 ¥640
LTQ-20A 28㎜ 10㎜ 2m 鋼管20A ¥700
LTQ-25A 35㎜ 10㎜ 2m 鋼管25A、銅管φ34.92 ¥860
東レペフ加工品 耐熱ワンタッチパイプカバー(ZPP)
品番 内径 厚み 全長 適合サイズ 基準価格
ZPP-1310 18㎜ 10㎜ 2m 塩ビ管13、ステンフレキφ16.0/16.8 ¥590
ZPP-1610 22㎜ 10㎜ 2m 塩ビ管16、鋼管15A、銅管φ22.22 ¥640
ZPP-20A10 29㎜ 10㎜ 2m 鋼管20A、銅管φ28.58 ¥710
ZPP-25A10 35㎜ 10㎜ 2m 鋼管25A、銅管φ34.92 ¥790

被覆付と被覆なしで選べる仕上げ方法

給水給湯用保温チューブの選定におけるもう一つの要素「仕上げ方法」。被覆なしと被覆付で全く異なりますので、ご自身のニーズに合ったものを選択してください。

被覆付は施工時間短縮に効果大!

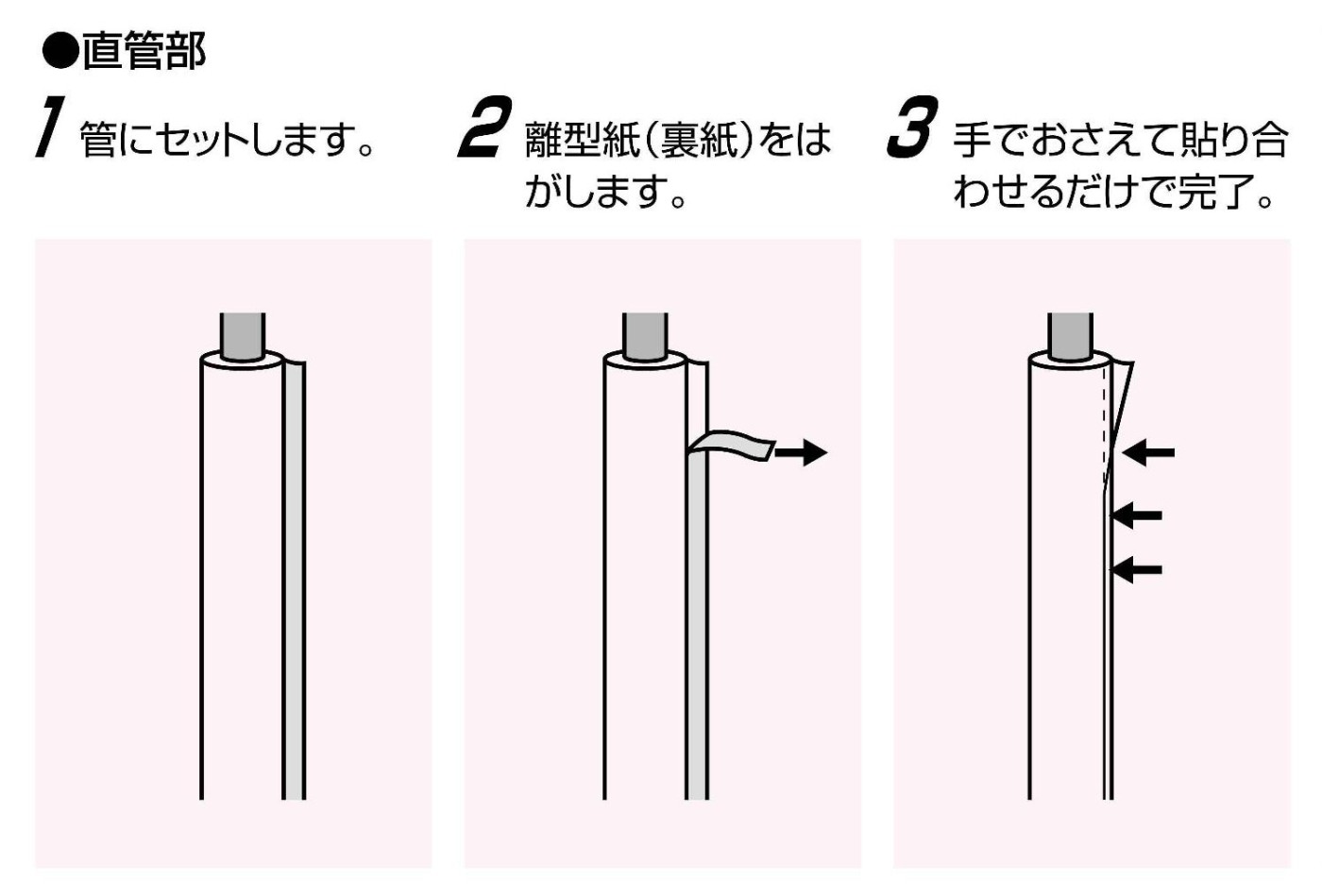

被覆付の保温チューブの仕上げは、被覆の先端についている剝離紙をはがして貼り合わせるだけと非常にカンタンなのが特徴です。時間や効率を重視される場合にはこちらをオススメします。一方で曲がり部の美しい処理が難しい面もありますので、直管部が多い場合に使用すると良いでしょう。

被覆なしは仕上げ用テープが必要だが曲がり部もシワのない美しい仕上げが可能

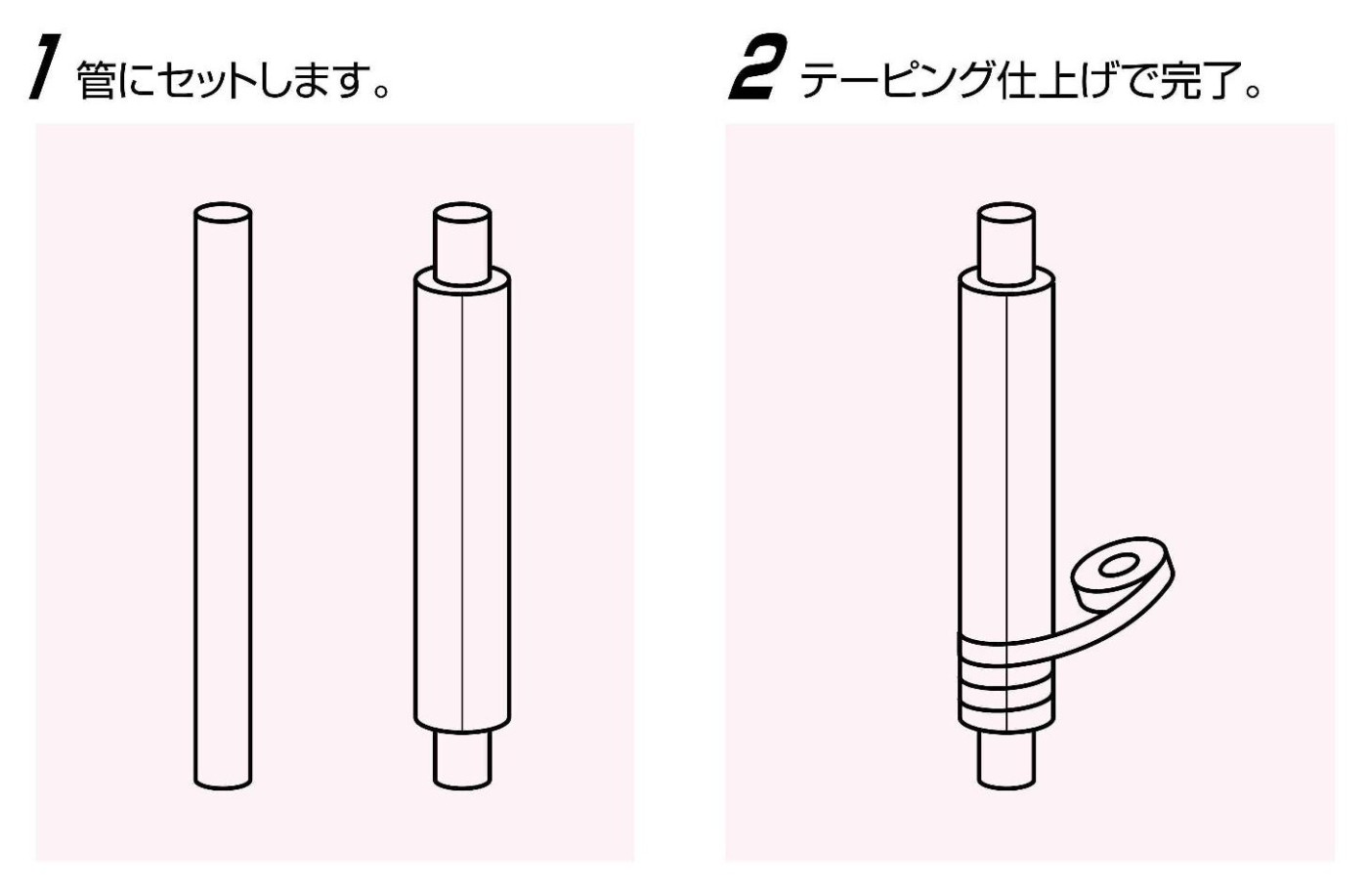

被覆なしタイプの仕上げは、非粘着テープで行うのが一般的です。被覆付と比較して施工に時間が掛かりますが、曲がり部の処理が比較的容易なため美観にこだわりたい場合にはこちらがオススメです。

仕上げ用テープは非粘着タイプが一般的

キャンバステープ(光沢)

テープ自体の伸びが良く施工がしやすい「キャンバステープ(光沢)」。色も5種類から選べる水工店に人気の非粘着テープです。

品番 長さ 厚み 基準価格
KP-50/S 50㎜ 15m 0.2㎜ シルバー ¥180
KP-75/IV 75㎜ 15m 0.15㎜ アイボリー ¥300
KP-75/S 75㎜ 15m 0.2㎜ シルバー ¥300
KP-75/W 75㎜ 15m 0.2㎜ ホワイト ¥300
KP-75/B 75㎜ 15m 0.2㎜ ブラック ¥300
KP-75/BR 75㎜ 15m 0.2㎜ ブラウン ¥300
絹目テープ

関東エリアでは定番中の定番なのがこの「絹目テープ」。価格の安さと手に入りやすさで業態問わず使用されています。

品番 長さ 厚み 基準価格
KM-50/B 50㎜ 15m 0.2㎜ ブラック ¥100
KM-50/W 50㎜ 15m 0.2㎜ ホワイト ¥160
KM-75/IV 75㎜ 15m 0.2㎜ アイボリー ¥250
KM-75/B 75㎜ 15m 0.2㎜ ブラック ¥120
KM-75/W 75㎜ 15m 0.2㎜ ホワイト ¥250

非粘着テープの詳しい内容は「配管用断熱材を紫外線から守る保温材用テープの変遷」でご確認ください。

一般的な保温チューブには耐候性が無い

屋外が前提の給水給湯配管に使用する保温チューブですが、一部の商品を除き耐候性が付与されていません。となると直射日光や雨風にさらされれば当然劣化が進行しトラブルやクレームの原因となりますので、心配な場合は耐候性が付与された保温材もしくは仕上げ用のテープを選定する必要があります。ちなみに、先程ご紹介した「キャンバステープ(光沢)」も「絹目テープ」も、耐候性は付与されておりませんのでご注意ください。

屋外使用が前提で耐候性が欲しい場合は

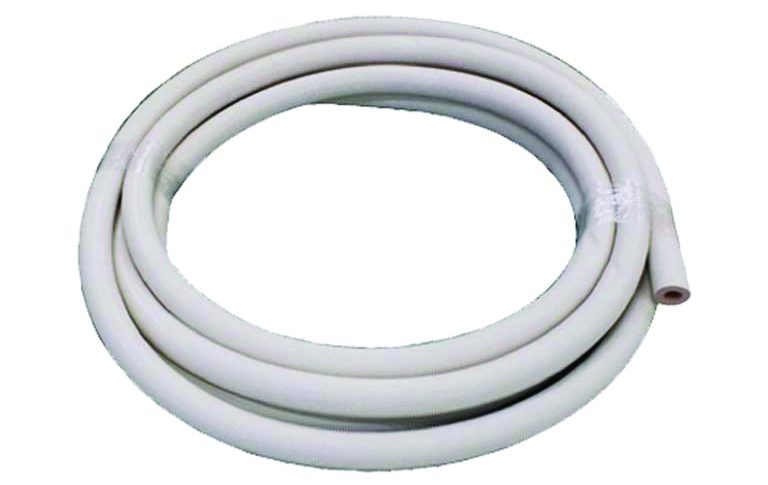

ロングフレキ用保温材

ステンレスフレキシブル管の外径に合わせた「ロングフレキ用保温材」。高耐候性フィルムがエンボス表皮に貼り付けてあるため、紫外線に強く屋外でも安心して使用できます。

品番 内径 外径 全長 適合サイズ 基準価格
RFH10 18㎜ 38㎜ 10m ステンフレキφ16.0/16.8 ¥3,520
RFH20 22㎜ 44㎜ 10m ステンフレキφ20.0 ¥ 5,940

ロングフレキ用保温材の詳しい内容は、長さ10メートルで高耐候!無駄なく使える「ロングフレキ用保温材」でご確認ください。

ALGC非粘着テープ

空気・水・水蒸気・光(紫外線)を完全シャットアウトする「ALGC非粘着テープ」。アルミガラスクロス入りなので強度的にも強く、厳しい設置環境でも長期間に渡って性能を維持します。

品番 厚み 全長 基準価格
ALGC-H50 50㎜ 0.2㎜ 30m ¥910
ALGC-H60 60㎜ 0.2㎜ 30m ¥1,120
ALGC-H75 75㎜ 0.2㎜ 30m ¥1,430

ALGC非粘着テープの詳しい内容は「配管用断熱材を紫外線から守る保温材用テープの変遷」でご確認ください。

凍結が心配な場合は凍結防止ヒーターと併用がオススメ

寒波等での給水給湯配管の凍結が心配なエリアでは、凍結防止ヒーターとの併用がオススメです。その中でも金属管・樹脂管の両方に対応し、線径が細く管と保温チューブの間に添わせやすいと徐々に人気が高まっているのが自己制御型の「GSLヒーター」です。

線径が細く管種も選ばない「GSLヒーター」

発熱帯が幅5.6mmと細く、厚み3.6mmと薄いGSLモデルは、適度な硬さと滑性があり保温材と配管の間に後から挿入する時に便利です。

品番 発熱帯長さ 消費電力 基準価格
GSL-0.5 0.5m 5.8W ¥4,080
GSL-1 1.0m 11.5W ¥4,300
GSL-1.5 1.5m 15.9W ¥4,660
GSL-2 2.0m 21.2W ¥5,000
GSL-2.5 2.5m 26.5W ¥5,390
GSL-3 3.0m 31.8W ¥5,640
GSL-4 4.0m 42.4W ¥7,220
GSL-5 5.0m 53W ¥8,510
GSL-6 6.0m 63.6W ¥9,610

GSLヒーターの詳しい内容は「樹脂配管の凍結防止には発熱帯から可塑剤が移行しない【NFオートヒーターのGSLタイプ】が最適」でご確認ください。

寒冷地や配管長が長い場合は20㎜厚の保温チューブがオススメ

寒冷地でヒーター併用でも10㎜厚の保温チューブでは不安な場合や、配管長が長く給湯の放熱ロスが心配な場合は、20㎜厚の保温チューブがオススメです。余談ですが標準地の一部エリアでは、凍結防止ヒーターを使用せず20㎜厚の保温チューブを使用することで凍結防止対策をしている事例もございます。地域特性や使用環境に合わせて20㎜厚の保温チューブも使ってみてください。

給水用

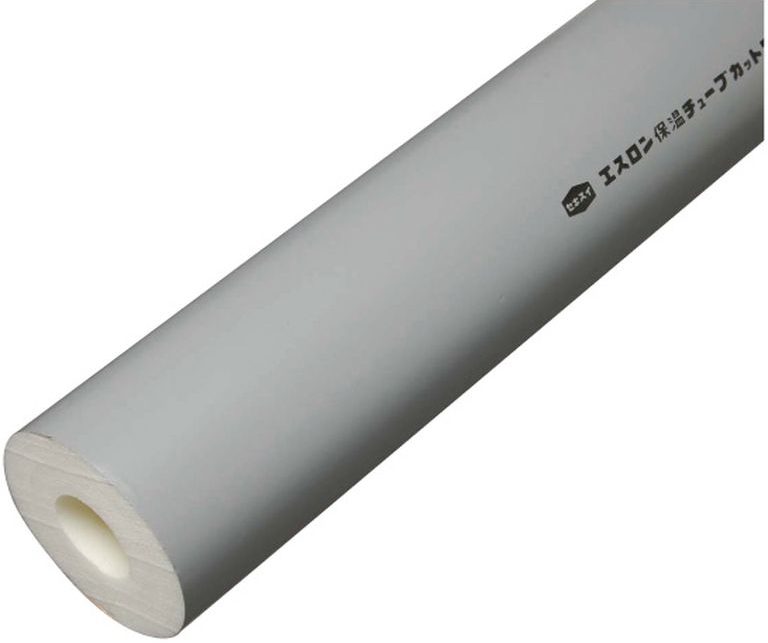

写真は積水化学工業製 STQタイプの20㎜厚。同じモデルで被覆のない裸仕様の品番はSTHから始まります。

給水用(被覆なし)積水化学工業 エスロン保温チューブ(STH)
品番 内径 厚み 全長 被覆 基準価格
STH-13C 18㎜ 20㎜ 2m なし ¥460
STH-16C 22㎜ 20㎜ 2m なし ¥500
STH-20C 26㎜ 20㎜ 2m なし ¥560
STH-25C 32㎜ 20㎜ 2m なし ¥620
給水用(被覆付)積水化学工業 エスロン保温チューブ(STQ)
品番 内径 厚み 全長 被覆 基準価格
STQ-13H 18㎜ 20㎜ 2m ¥1,220
STQ-16H 22㎜ 20㎜ 2m ¥1,430
STQ-20H 26㎜ 20㎜ 2m ¥1,490
STQ-25H 32㎜ 20㎜ 2m ¥1,730
給水用(被覆なし)東レペフ加工品 パイプカバー(NP)
品番 内径 厚み 全長 被覆 基準価格
NP-1320 18㎜ 20㎜ 2m なし ¥420
NP-1620 23㎜ 20㎜ 2m なし ¥460
NP-20U20 29㎜ 20㎜ 2m なし ¥530
NP-25U20 35㎜ 20㎜ 2m なし ¥580
給水用(被覆付)東レペフ加工品 パイプカバー(PEG)
品番 内径 厚み 全長 被覆 基準価格
PEG-1320 18㎜ 20㎜ 2m ¥1,220
PEG-1620 23㎜ 20㎜ 2m ¥1,280
PEG-20U20 29㎜ 20㎜ 2m ¥1,320
PEG-25U20 35㎜ 20㎜ 2m ¥1,400

給湯用

写真は積水化学工業製 20㎜厚の被覆付「LTQHタイプ」。同じモデルで被覆のない裸仕様の品番は「PP」から始まります。

給湯用(被覆付)積水化学工業 エスロン保温チューブ(LTQH)
品番 内径 厚み 全長 被覆 メーカー 基準価格
LTQH-15A 22㎜ 20㎜ 2m 積水化学工業 ¥1,060
LTQH-20A 28㎜ 20㎜ 2m 積水化学工業 ¥1,240
LTQH-25A 35㎜ 20㎜ 2m 積水化学工業 ¥1,400
給湯用(被覆なし)東レペフ加工品 エスロン保温チューブ(PP)
品番 内径 厚み 全長 被覆 メーカー 基準価格
PP-1320 18㎜ 20㎜ 2m なし 東レペフ ¥1,100
PP-1620 23㎜ 20㎜ 2m なし 東レペフ ¥1,150
PP-20U20 29㎜ 20㎜ 2m なし 東レペフ  ¥1,390
PP-25U20 35㎜ 20㎜ 2m なし 東レペフ ¥1,320

まとめ

冷凍・空調配管の結露防止や断熱をはじめ、給湯器の凍結防止対策等でも広く使われている配管用断熱材。中でも保温チューブと呼ばれる発泡ポリエチレン製のタイプは、使用する配管や流体の温度、また仕上げ方法によって様々な種類が存在します。選定の際は、対象となる配管の種類や太さ(外径)を確認するのはもちろんの事、「流体の温度」と「仕上げの方法」も大きなポイントとなりますので、現場の環境や条件に合わせてご選定ください。作業効率や施工時間短縮を重要視される場合は「被覆付」、曲がり部分の美しい仕上がりを望む場合は「被覆なし」がオススメです。
