IoT機器を導入する今こそ、配線モールの堅牢化にこだわる【メタルモール】

リフォームや追加工事などで使用される配線モール。安価で加工しやすい「プラモール」が不動の人気を誇っています。一方で、樹脂化が進んだ代償として、劣化や破損が気になると感じるユーザーは多いはず。本稿では、IoT機器の導入が進む医療分野・交通分野・物流・農業・製造業の現場で増えているコンセントの増設工事に、堅牢化にこだわる「メタルモール」をご紹介いたします。

※この記事は2021年11月23日公開した記事ですが、修正を加え2023年5月23日に再度公開しました。

PFD管

金属の堅牢さが光る「メタルモール」

インターネットにつながるスマート家電、防犯カメラ、産業用ロボット、環境測定センサーなどのIoTデバイスが増えています。取付たセンサーからインターネットを通じて、遠い場所からデータを集めたり、機器を操作できる点がメリットです。ところが、電源については、ワイヤレス給電できる機器はほとんどなく、電源ケーブルの延長とコンセントの増設を必要としています。

そこでオススメしたいのが、金属製で堅牢化されている「メタルモール」の活用です。樹脂製の「プラモール」と違って、物流現場では台車の衝撃、農業分野では紫外線や温度変化による経年劣化、医療分野であれば薬品による影響などで破損してしまうことがないので、設備を安定稼働させたい非住宅の配線カバーとしては最適です。

ホワイトとミルキーホワイトの2色をラインナップ

図1:参考マンセル値 ホワイト:N9.5 ミルキーホワイト:5Y8/1

「メタルモール」の材質は、耐食性に優れるメッキ鋼板製です。ベース部とキャップ部に分かれる構造で、キャップ部の塗装は、ホワイト色とミルキーホワイト色の2色展開です。キャップ部の表面には、傷や汚れから仕上げ面を守る保護フィルムが貼られています。引き渡し後に塗装に生じた細かな傷は「メタルモール用補修塗料」でタッチアップすることもできます。

豊富な部材を取り揃えあらゆる場面に対応

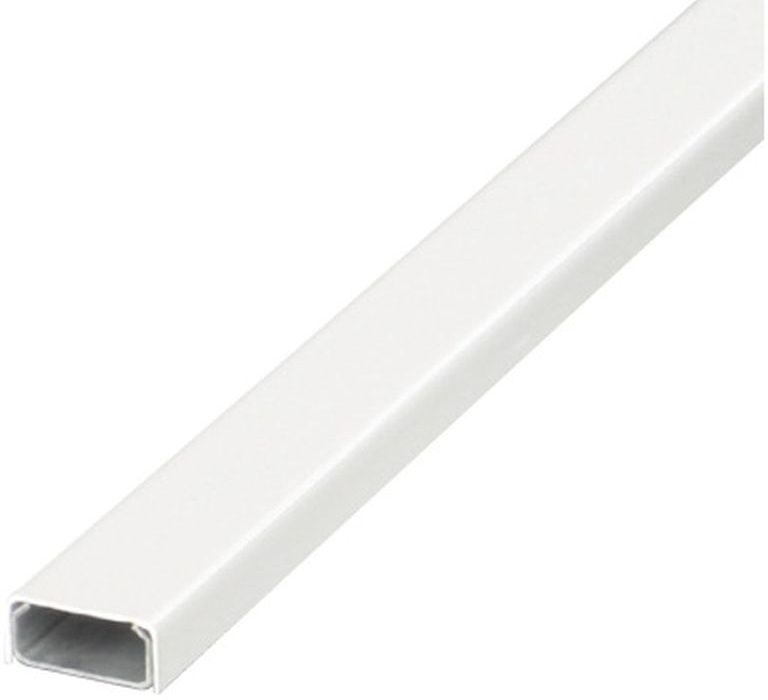

必要な長さに切断できる「メタルモール」

「メタルモール」は1本から当日出荷です。

ベース部を壁にビス固定した後、キャップ部を上からはめ込むだけのカンタン施工です。ベース部の上部を内側に曲げてあり、キャップ部のはめ込みもスムーズに行えます。キャップ部固定ダボが、ベース部の溝にかん合する構造ですから、手で引っ張った程度で外れる心配はありません。キャップ部固定ダボとベース部取付穴(φ5×8mm)が15cm間隔と細かいピッチで設けられているため、短尺に切断しても施工方法は変わりません。なお、「メタルモール」のカットにはマルチツールがオススメです。

品 番 長さ 基準価格
S1182 ホワイト 1.8m ¥1,760
S1183 ミルキーホワイト ¥1,760

ドライバーを使えばカンタンにフタが開きます!

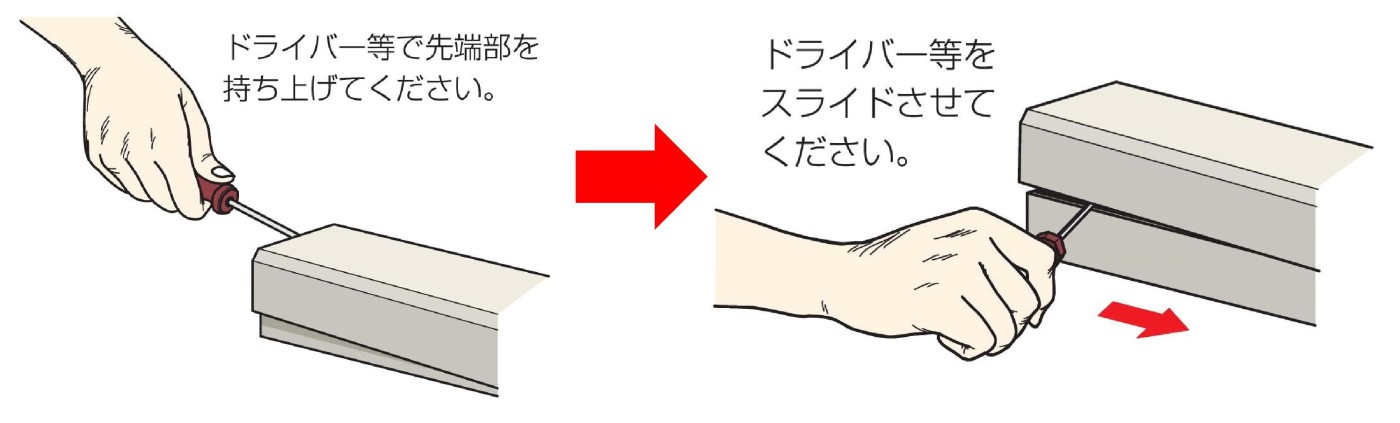

図2:ドライバーを使用してテコの原理を使用すれば、カンタンにフタが開きます。

金属製のメタルモールはフタが固く手で開けるのは、困難です。メンテナンス時は、図2のようにドライバーを差込むことでカンタンにベースと分離できます。

電線収納本数はこちらを参考にして下さい

IV単線(㎜) IVより線(㎜²) VVF1.6×2芯 VVF1.6×3芯 VVF2.0×2芯 VVF2.0×3芯
1.6 2.0 5.0
4 3 2 2 1 2 1

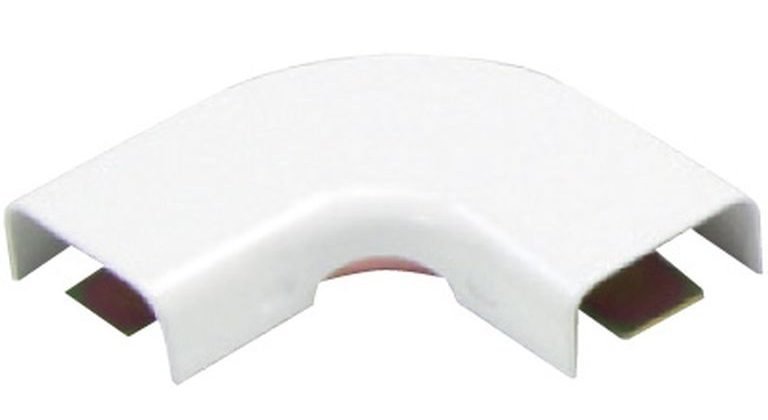

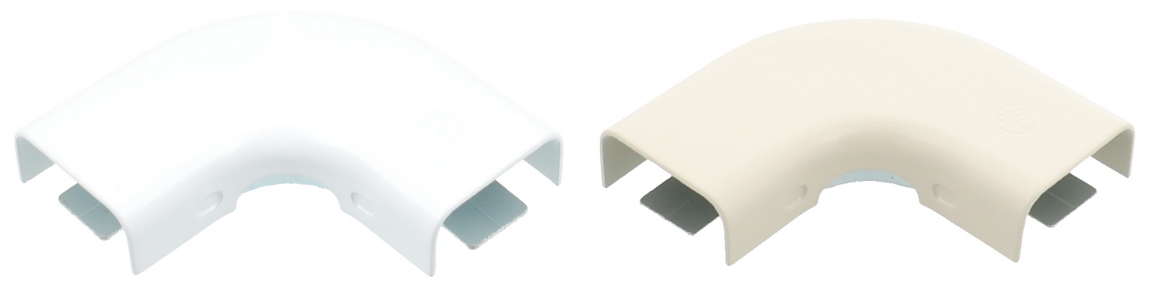

平面での直角接続には「フラットエルボ」

「フラットエルボ」は1個から当日出荷です!

品 番 基準価格
A1032 ホワイト ¥270
A1033 ミルキーホワイト ¥270

ベース部には、取付け用ビス穴としてφ5が1つと、φ5×8mmの長穴が2つあります。キャップ部の固定ダボは4か所ありますので外れる心配はありません。

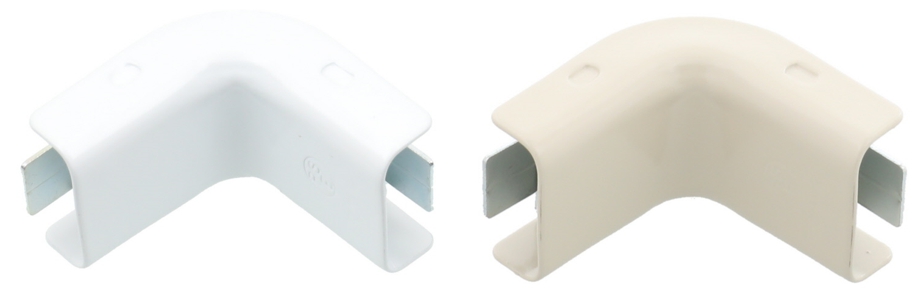

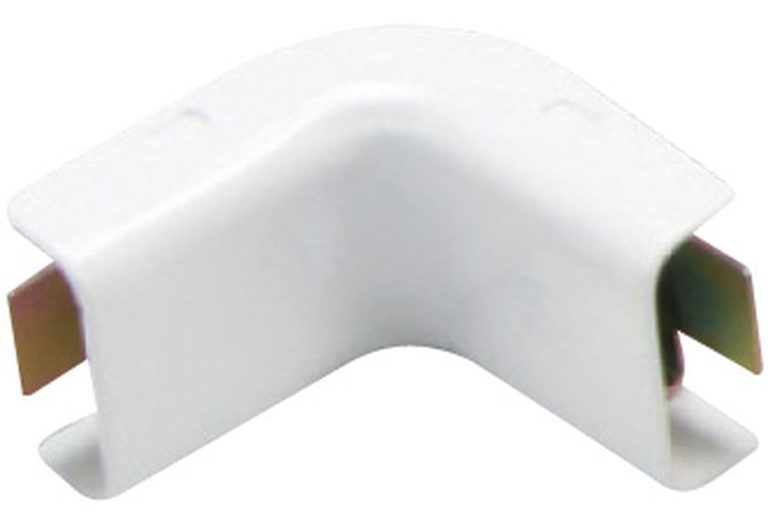

内曲がりの直角接続には「インターナルエルボ」

「インターナルエルボ」は1個から当日出荷です。

品 番 基準価格
A1042 ホワイト ¥230
A1043 ミルキーホワイト ¥230

いわゆる入ズミ用のインターナルエルボのベース部には、取付け用ビス穴としてφ5×8mmの長穴が2つあります。キャップ部の固定ダボは4か所ありますので外れる心配はありません。

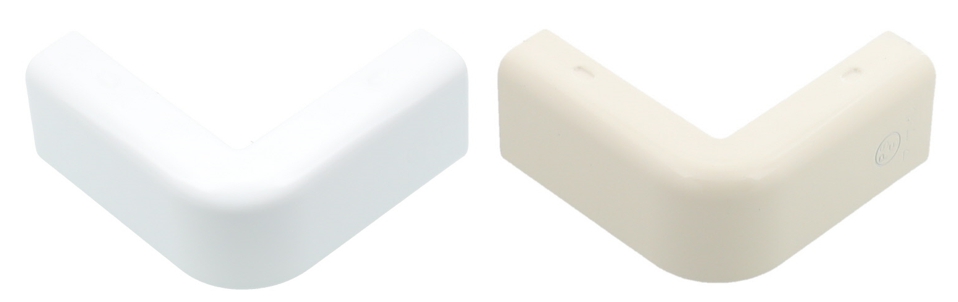

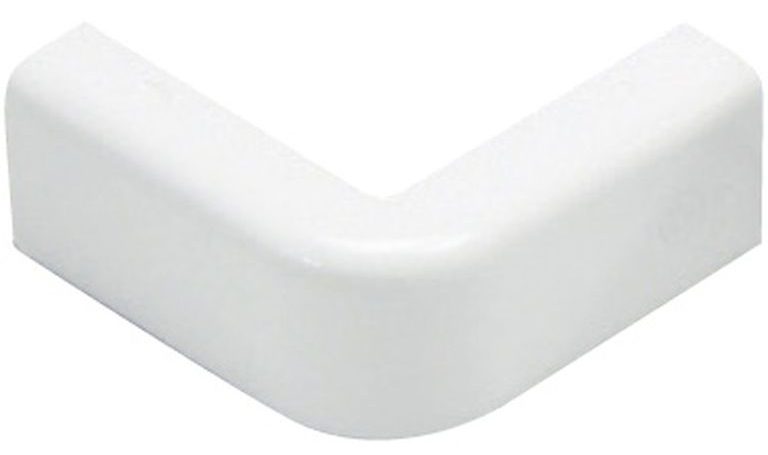

外曲がりの直角接続には「エクスターナルエルボ」

「エクスターナルエルボ」は1個から当日出荷です!

品 番 基準価格
A1052 ホワイト ¥230
A1053 ミルキーホワイト ¥230

いわゆる出ズミ用のエクスターナルエルボのベース部には、取付け用ビス穴としてφ5×8mmの長穴が2つあります。キャップ部の固定ダボは4か所ありますので外れる心配はありません。

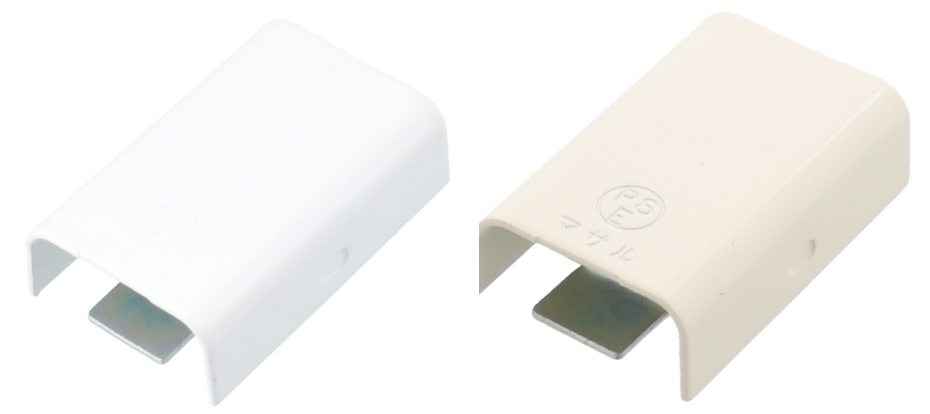

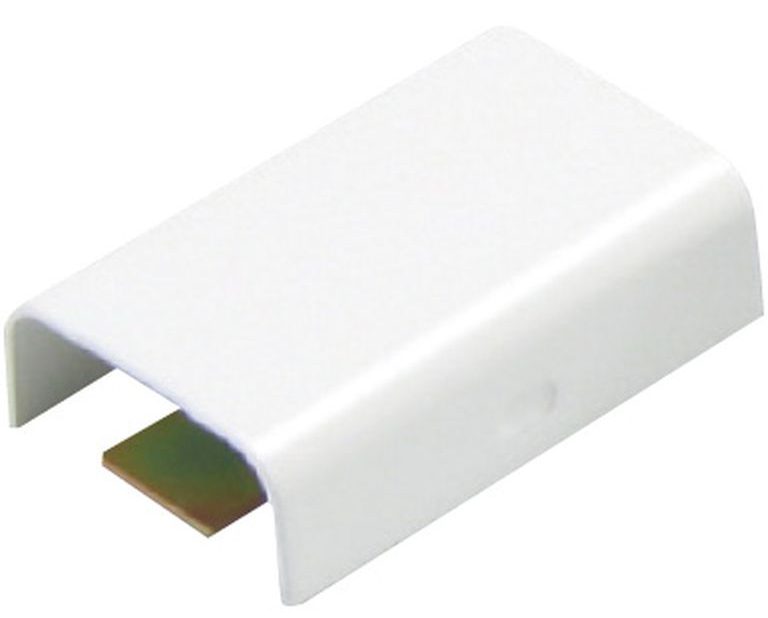

モール同士の接続には「ジョイントカップリング」

「ジョイントカップリング」は1個から当日出荷です!

品 番 基準価格
A1012 ホワイト ¥130
A1013 ミルキーホワイト ¥130

直接接続に使用するジョイントカップリングのベース部には、取付け用ビス穴としてφ5×8mmの長穴が1つあります。キャップ部の固定ダボは4か所ありますので外れる心配はありません。

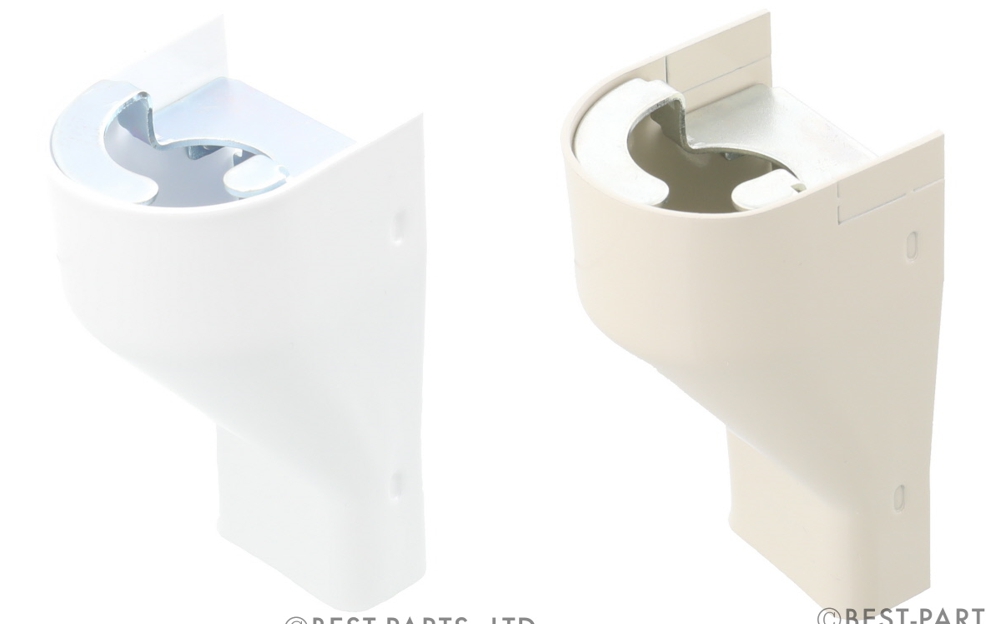

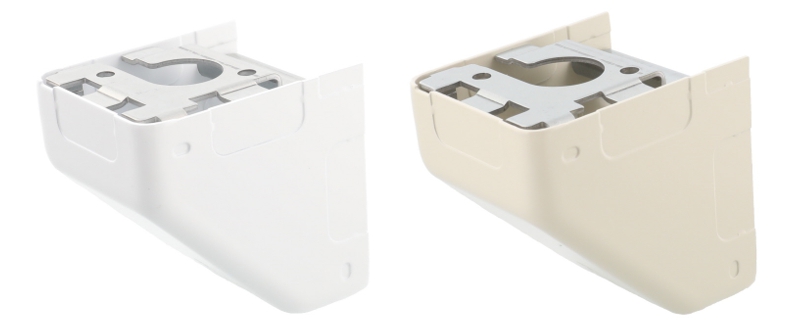

天井からの電線引出しには「コンビネーションコネクター」

「コンビネーションコネクター」は1個から当日出荷です!

品 番 基準価格
A1072 ホワイト ¥460
A1073 ミルキーホワイト ¥460

天井からの電線引出しや、「メタルモール」アウトレットボックスの接続に使用します。見切り縁用のノックアウトが付いています。ベース部のケーブル引き出し穴φ20には、ケーブルが引き通ししやすいスリットが入っています。ベース部の取付ビス穴はφ5×8mmの長穴が1つあります。キャップ部の固定ダボは4か所ありますので外れる心配はありません。

天井からの電線引出しや分岐配線には「コーナーボックス」

「コーナーボックス」は1個から当日出荷です!

天井からの電線引出しや、分岐配線で使用します。見切り縁用のノックアウトが6ケ所付いています。ベース部の取付ビス穴はφ5の穴が4つあります。こちらも「コンビネーションコネクター」同様に固定ダボは4か所ありますので外れる心配はありません。

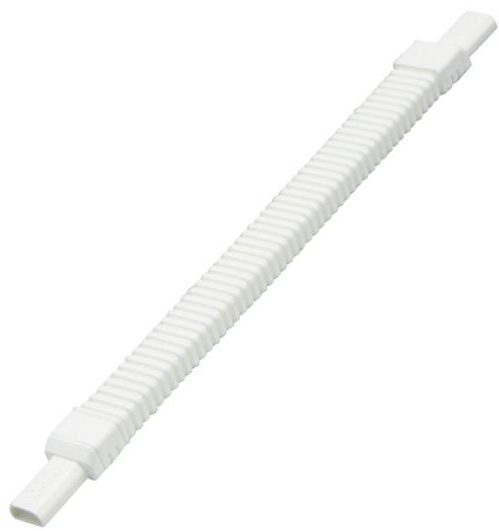

段差の乗り越えや大曲がりには「フレキジョイント」

「フレキジョイント」は1本から当日出荷です!

品 番 長さ 基準価格
A1142 ホワイト 350㎜ ¥530
A1143 ミルキーホワイト ¥530

段差の乗り越えや大曲がりに使うフレキジョイントは、さすがに樹脂製です。標準の長さは350mmですが、継手部の接続溝Aから切断して、必要な長さで切断した蛇腹部とつなぎ直して短くして使うことができます。反対に、継手部の接続溝Bから切断して、もう一本のフレキジョイントの蛇腹部とつなぎ合わせて長くすることもできます。なお、蛇腹部は、切断溝にそってカッターナイフで切断してください。

図3:接続場所を変えることで短くすることも長くすることも可能な構造。

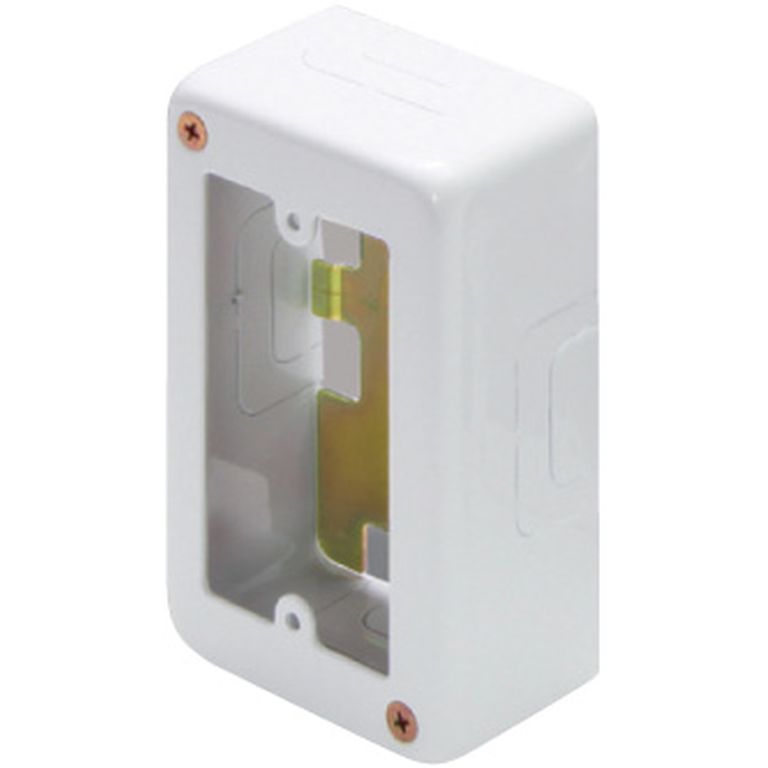

ノックアウト付きでメタルモールをキレイに収められる「浅型スイッチボックス」

「スイッチボックス」は1個から当日出荷です!

品 番 基準価格
AB3112 ホワイト ¥1,180
AB3113 ミルキーホワイト ¥1,180

天地と側面にメタルモール用のノックアウトが付いている浅型スイッチボックスです。ベース部にはケーブル通専用のノックアウトも付いています。

まとめ

金属製で堅牢な「メタルモール」は、設備を安定稼働させたい非住宅の配線カバーに最適です。以前からある学校やオフィスの空調増設工事に加えて、最近増えているIoT機器の設置現場のように意匠性も求められる場合にオススメです。例えば、物流現場では台車の衝撃、農業分野では紫外線や温度変化による経年劣化、医療分野であれば薬品による影響、防犯カメラであればケーブルの破壊などの抑制が期待できます。
