クリーンヒーターを安全に使い続けるための給排気筒部品

既に製造中止になっているクリーンヒーター(FF式ストーブ)は「長期使用製品安全点検制度」の対象外ですが、安全上支障なく使用できる期間(設計標準使用期間の約10年)が過ぎると、経年で部品などが劣化し本来の性能が保てなくなります。今こそユーザーに買換えを本気で提案すべき時期です。しかし、事情があり継続利用されるユーザーに対しては、安全点検と部品交換を実施してください。本稿では、経年劣化による交換が必要な給排気筒部品をご紹介します。

※この記事は2020年11月2日に公開した記事ですが、校正し直し2023年4月5日に再度公開しました。

クリーンヒーターを使い続けるのにはワケがある

クリーンヒーターは開放式ストーブと異なり外気を給排気筒から強制的に燃焼室に取り込み燃焼後の排ガスは強制的に給排気筒より屋外放出するので設置空間に排気流入することがありません。そのため、室内換気の必要性が低く換気による暖房ロスが少ないのもメリットですさらに燃料の補給に際しても手も汚さず、燃料の残量も心配せずに快適な冬の暮らしができるからです。

古いクリーンヒータ―は定期点検で安全を担保

目安として、異常が無くても2シーズン毎の定期点検が推奨されています。特に石油タイプの場合は灯油ホース(ゴム製送油管)は、ひび割れ等が無くても3年に1度は交換を求められています。そしてFFストーブ用給排気筒にも排気のシール剤としてシリコンゴムのOリングが使用されているため3年を目安にOリング交換を実施するか長期使用が期待できるフッ素Oリングへの交換をオススメしております。

ガスタイプクリーンヒーター3機種にマッチする給排気筒部品

※画像はVGB-935H2-6A三菱電機ホームページより引用

適合機種

三菱電機 VGB-425 (幅750☓高535☓奥150) 排気筒径φ34mm

三菱電機 VGB-525 (幅750☓高535☓奥150) 排気筒径φ34mm

三菱電機 VGB-935 (幅900☓高630☓奥260) 排気筒径φ50mm

クリーンヒーターの排気筒径φ34には呼び径φ35のSCシリーズ

VGB-425およびVGB-525には、呼び径φ35のSCシリーズが適合します。

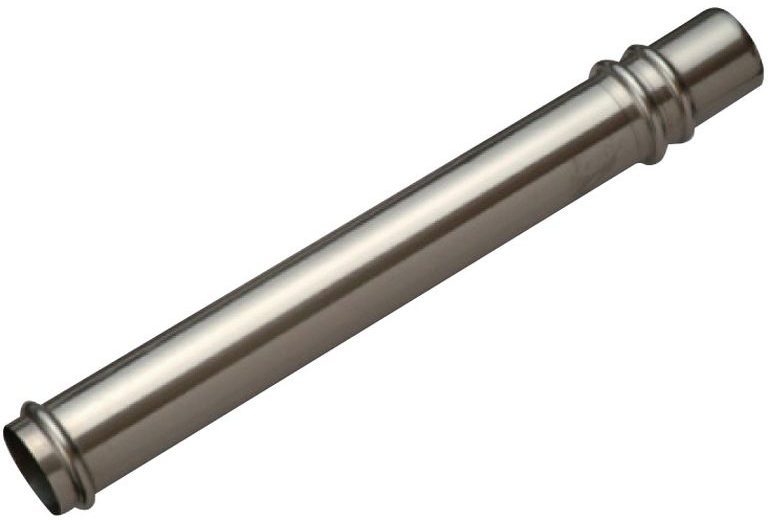

φ35伸縮パイプのラインナップ

呼び径φ35:受口(メス)側φ34.4×差込(オス)側φ34.0

「伸縮パイプ」は1本から当日出荷!

品 番 φD φd 有効長(mm)

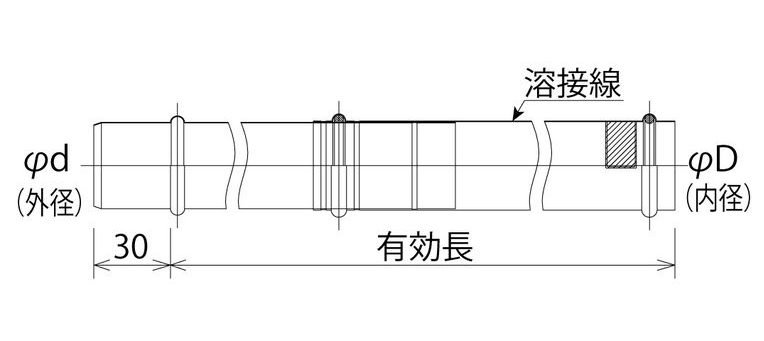

SC015 34.4 34.0 115~150
SC030 190~300
SC050 290~500
SC100 540~1000

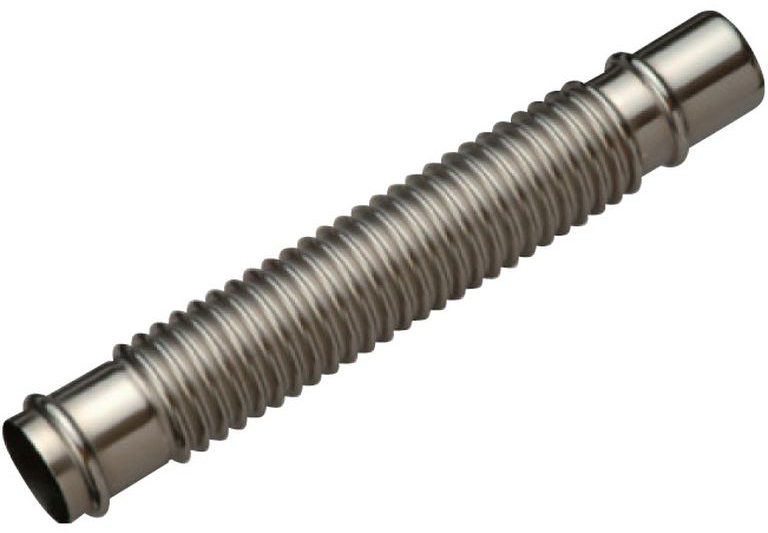

φ35フレキシブルジョイントのラインナップ

呼び径φ35:受口(メス)側φ34.4×差込(オス)側φ34.0



「フレキシブルジョイント」は1本から当日出荷!



品 番 φD φd 有効長(mm)

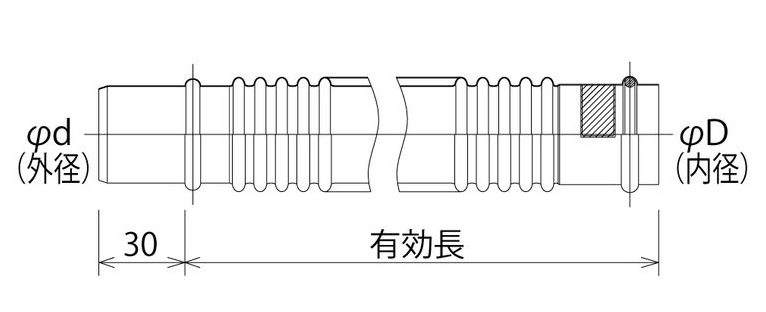

SCF125 34.4 34.0 125
SCF220 220
SCF470 470
φ35エルボのラインナップ

呼び径φ35:受口(メス)側φ34.4×差込(オス)側φ34.0

「エルボ」は1個から当日出荷!



品 番 φD φd 有効長A(mm) 有効長B(mm)

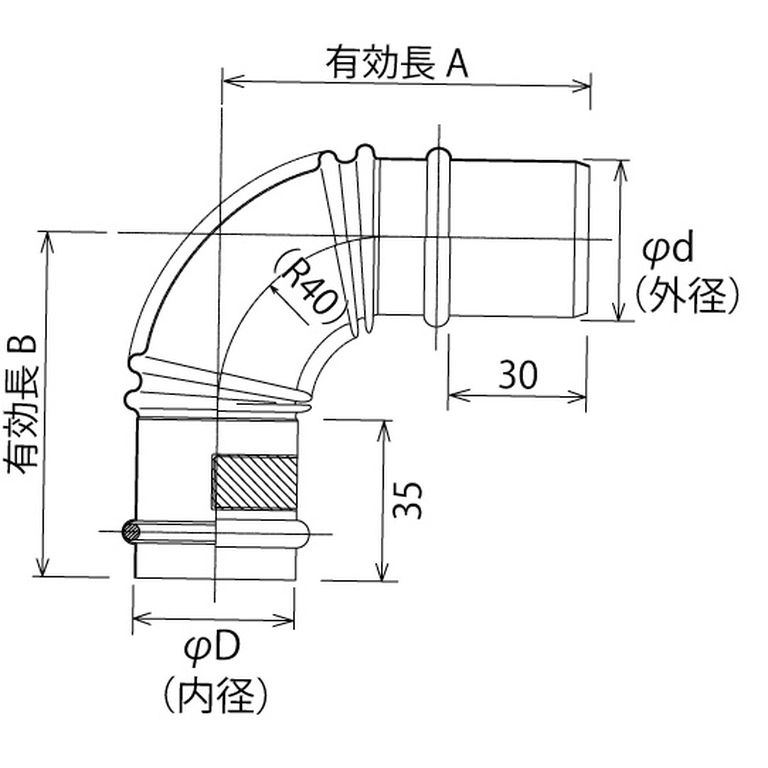

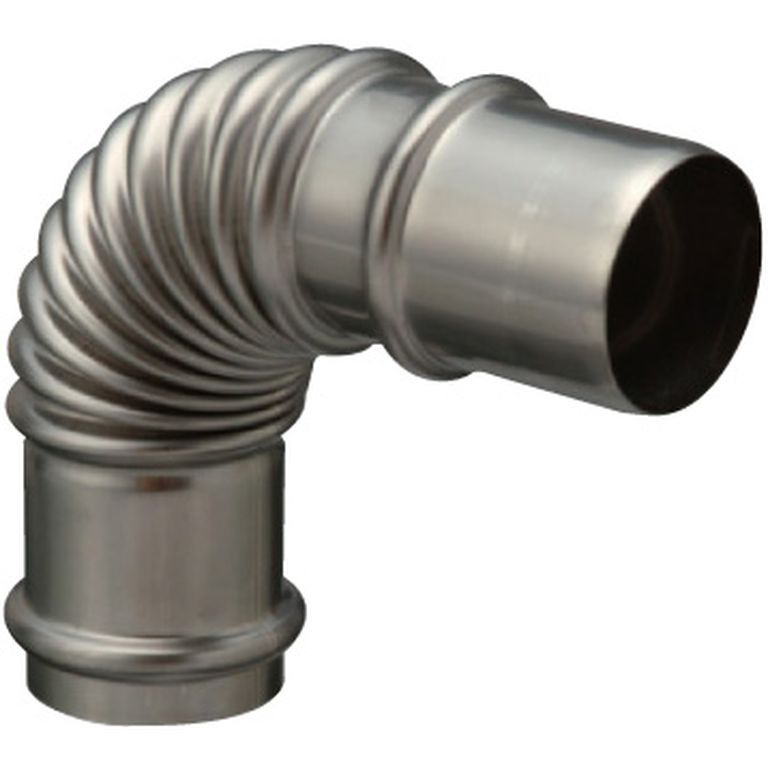

SCE90 34.4 34.0 84 72

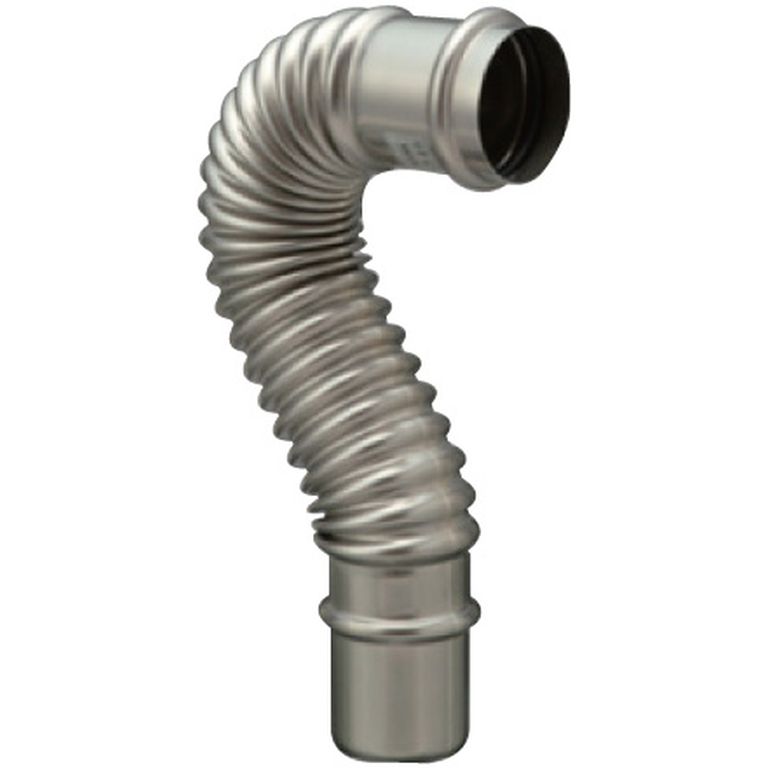

φ35S字ジョイントのラインナップ

呼び径φ35:受口(メス)側φ34.4×差込(オス)側φ34.0



「S字ジョイント」は1個から当日出荷!

品 番 φD φd 有効長(mm)

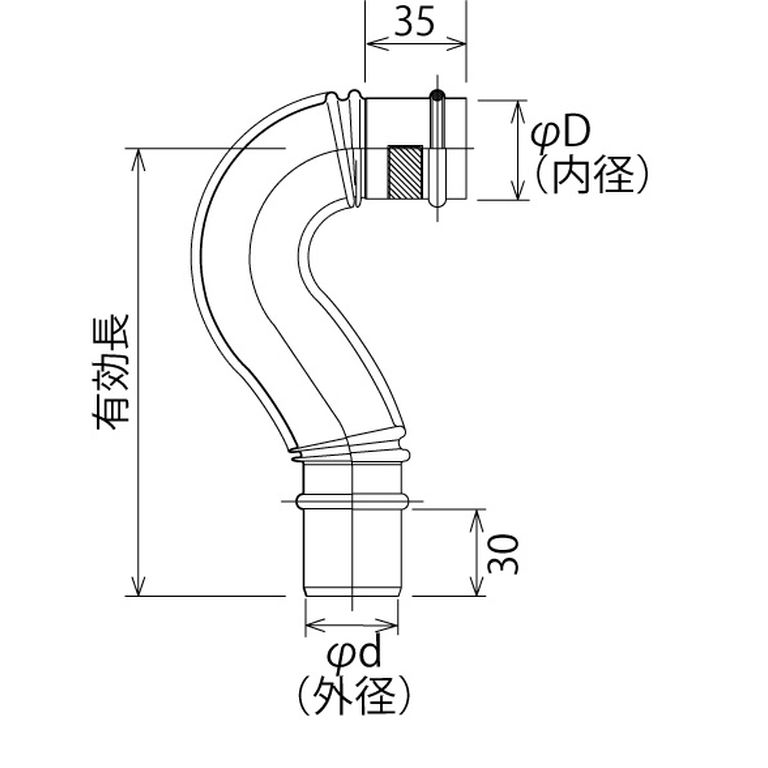

SCE90S 34.4 34.0 155

クリーンヒーター排気筒径φ50には呼び径φ50のSBシリーズ

VGB-935の機種には呼び径φ50サイズのSBシリーズが適合します。

φ50伸縮パイプのラインナップ

呼び径φ50:受口(メス)側φ49.8×差込(オス)側φ49.4

「伸縮パイプ」は1本から当日出荷!

品 番 φD φd 有効長(mm)
SB015 49.8 49.4 115~150
SB030 190~300
SB050 290~500
SB100 540~1000
SB180 1005~1945
φ50フレキシブルジョイントのラインナップ

呼び径φ50:受口(メス)側φ49.8×差込(オス)側φ49.4



「フレキシブルジョイント」は1本から当日出荷!



品 番 φD φd 有効長(mm)
SBF150 49.8 49.4 150
SBF270 270
SBF320 320
SBF470 470
φ50エルボのラインナップ

呼び径φ50:受口(メス)側φ49.8×差込(オス)側φ49.4

「エルボ」は1個から当日出荷!



品 番 φD φd 有効長A(mm) 有効長B(mm)
SBE90 49.8 49.4 97 85
φ50S字ジョイントのラインナップ

呼び径φ50:受口(メス)側φ49.8×差込(オス)側φ49.4



「S字ジョイント」は1個から当日出荷!

品 番 φD φd 有効長(mm)
SBE90S 49.8 49.4 185

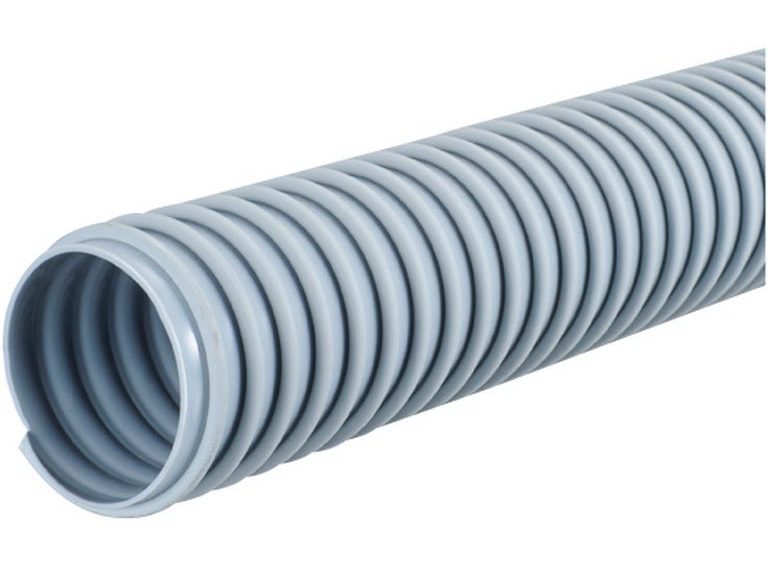

φ50給気ホース(左巻き)

「給気ホース」は1本から当日出荷!

品 番 内径(mm) 外径(mm) 全長(m)
KB501 47.9 54.2 1
KB502
KB503
KB504
KB505 5

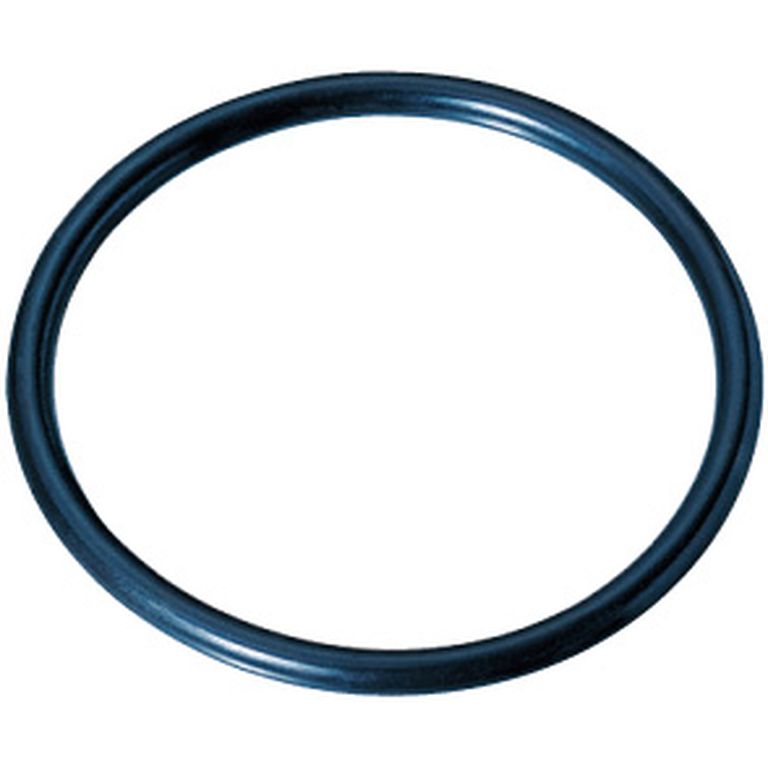

フッ素Oリングを採用しているから長寿命

「フッ素Oリング」は1個から当日出荷!

ベストパーツのFFストーブ用給排気筒は全てフッ素Oリング仕様ですから耐熱温度範囲が広く長期間使用することができる点がメリットです。

品 番 呼び径 線 径
SC35BR φ35 φ3.5
SB50BR φ50

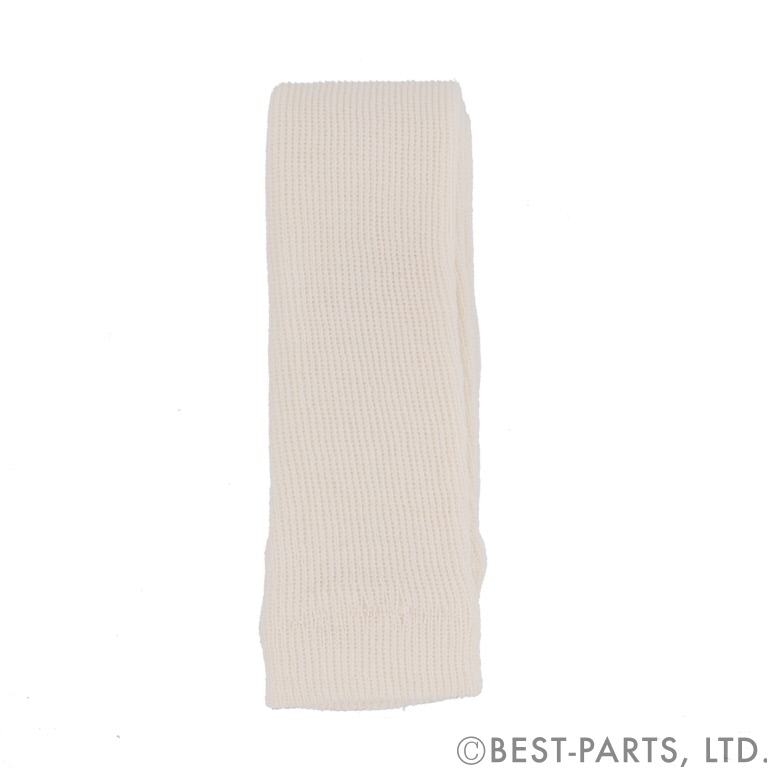

植毛仕様がないから断熱カバーを使う

断熱カバーはφ35、φ40、φ41、φ50まで共通使用できる伸縮タイプ。

ベストパーツの給排気筒は、表面の植毛仕様がないので、断熱カバーを取り付ける必要があります。スマートさに欠けると感じる方もいらっしゃるかもしれませんが、経年劣化でボロボロにはげ落ちてしまう植毛と比較すると長期にわたり断熱性能を維持することが可能です。なお、C10NとC20Nは両端がほつれないように折り返し加工を施しています。

品 番 幅(mm) 全長(m)
C10N 50
C20N
C100N 10

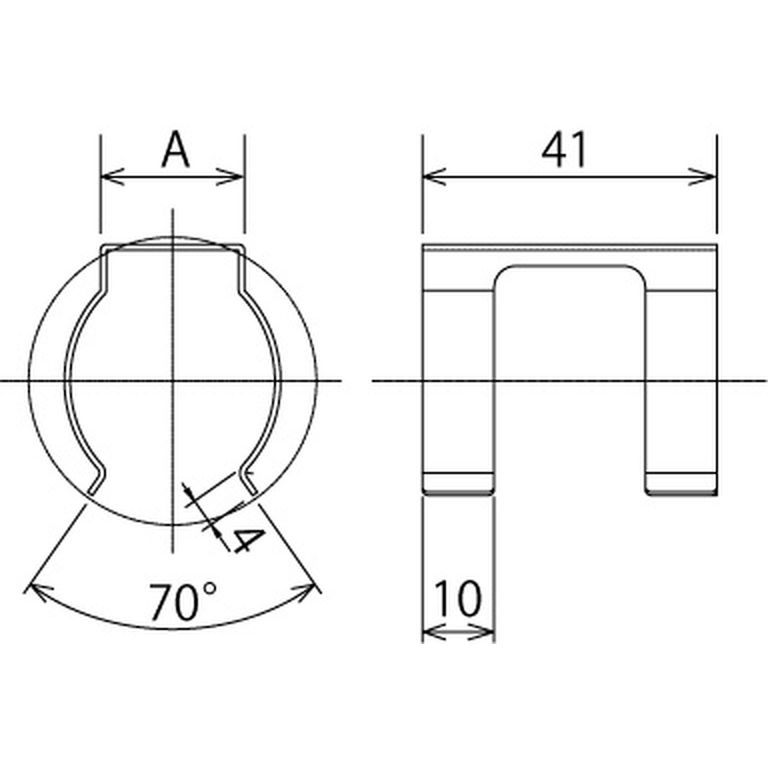

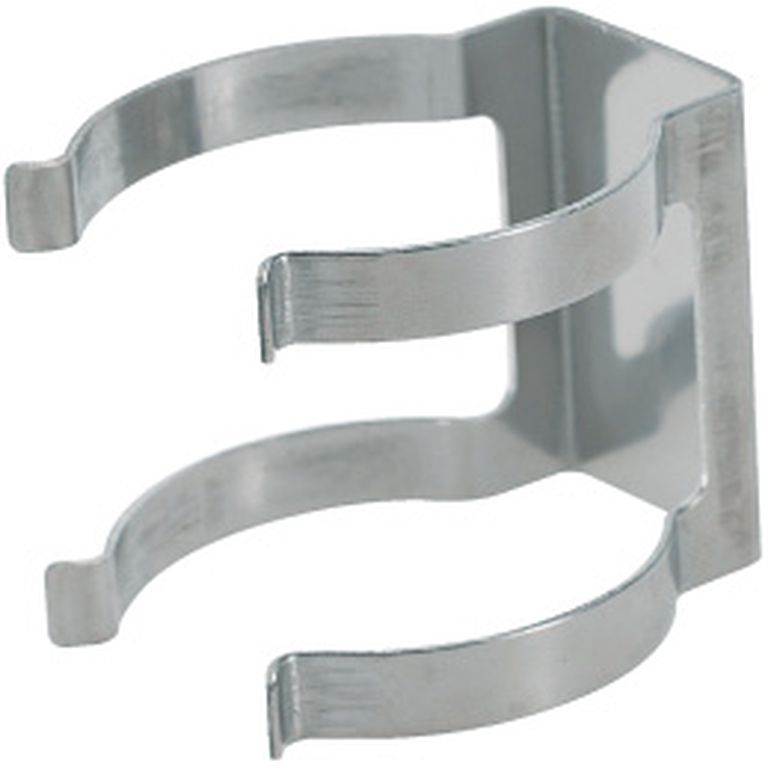

ストップリングは4つ足で通電も安心

給排気筒の接続部には4つ足ストップリングを使用して抜け防止対策と通電対策を施さなければなりません。ベストパーツでは、確実に通電をとるために伸縮パイプの内筒と外筒の間にもストップリングを入れることをオススメしております。

ストップリングの役割は、抜け防止と排気漏れ検知用の通電です。

品 番 呼び径 A(mm)
SC35R φ35 20
SB50R φ50 29

まとめ

既に製造中止になっているクリーンヒーターは安全上支障なく使用できる期間が過ぎると点検と消耗部品の交換が必要です。クリーンヒーターをはじめとするFFストーブ全般にベストパーツの給排気筒は適合しますので是非ご利用ください。なお、大切なお客様に最新のFFストーブをオススメすることもお忘れなく。
