レッキスの「パイプマシン」を使ってねじを切ろう

配管工事に携わる方にとって相棒とも言えるパイプマシン。ガス管から外面被覆鋼管までを任意の長さで切断し、面を取り、ダイヘッドでおねじを切り続けます。本稿では、水道管工事・ガス工事などの現場で、「ねじ部分」を作る際に用いる工具として超役立つ「REXのパイプマシン」をご紹介します。

※2019年12月13日に公開した記事ですが、修正して2021年8月18日に再度公開しました。

ベストパーツオンラインショップ

配管工事は鋼管の切断から始まる

2019年10月13日の水害で被災されたガス事業者様から、優先して回してほしいと求められたのはパイプマシンでした。

レッキス工業(REX) パイプマシン

ねじ切り機の国内トップシェアを誇るREXは、8Aから150Aまでフルラインナップしています。ベストパーツOnlineでは、そのすべての機種を取り扱っておりますが、多くの方からご要望をいただく8A~25Aの「パイプマシン25A(品番:F25A3)」と8A~50A用の「パイプマシン50A(品番:F50A3)」をご紹介します。ちなみに「REX(レッキス)」という社名は、ラテン語の「王様の中の王様」を意味する言葉なんだそうです。大王様・・・!?

片手で持てるパイプマシン25A(品番:F25A3)

現場加工を想定した「パイプマシン25A(品番:F25A3)」は、自動切上で8Aから25Aのねじが切れます。小さく軽いルックスながらクラス最大のモーターパワーを有し、例えば鋼管25A(1”)のねじ加工が16秒で終わる高速性。低重心なボディは操作性を安定させ、モーターには二重絶縁ブレーキを付けて安全性も妥協していません。電源コードを本体の収納ポケットに収めれば移動に便利で、車載時も他の工具で電源コードを傷つけることがありません。ただし、F25A3では転造ネジは切れませんのでご注意ください。

「レッキス パイプマシン25A(品番:F25A3)」1台から翌々日出荷です。(メーカーより直送となります)

自動切上ダイヘッド(1/2〜1)×1、チェーザ(1/2〜3/4)(1)×各1組、ねじ切りオイル(品番:50W-R 1L)×2(ただし、ステンレス管仕様は(品番:100SW-R  0.5L)×4)が付属しています。

品 番 ねじ切能力 寸 法 本体重量 基準価格
F25A3 1/4~1
(8A~25A)
450(L)×320(W)×350(H) 19.8kg ¥171,170
作業性がバツグン、車載にも最適3代目「パイプマシン25A(品番:F25A3)」

セフティーマシンのロングセラー(品番:F50A3)

8A~50Aまで、オプションのヘッドを用いれば転造ねじも切れる代表作「パイプマシン50A(品番:F50A3)」は、高速性、操作性、安全性のすべてを満足する充実の1台です。

小型機の性能が向上した今でもベストセラー商品であり続ける「パイプマシン50A(品番:F50A3)」

自動切上ダイヘッド(1/2〜3/4)(1〜2)×各1、チェーザ(1/2〜3/4)(1〜2)×各1組、ねじ切りオイル(50W-R   4L)×1(ただし、ステンレス管仕様は(100SW-R  4L)×1、予備カーボンブラシ×1組、マシンカバー×1 が付属しています。

品 番 ねじ切能力 寸 法 本体重量 基準価格
F50A3 1/4~2
(8A~50A)
620(L)×400(W)×395(H) 46.0kg ¥339,440

寸法精度を決める「配管カット用替刃」

「パイプマシン用替刃」1枚より翌々日出荷です。

品番 用途 基準価格
135070 F25A3 鋼管用カッタ替刃 ¥2,030
135071 F25A3 ステンレス管用カッタ替刃 ¥2,410
135076 F50A3 鋼管用カッタ替刃 ¥2,030
135077 F50A3 ステンレス管用カッタ替刃 ¥2,410

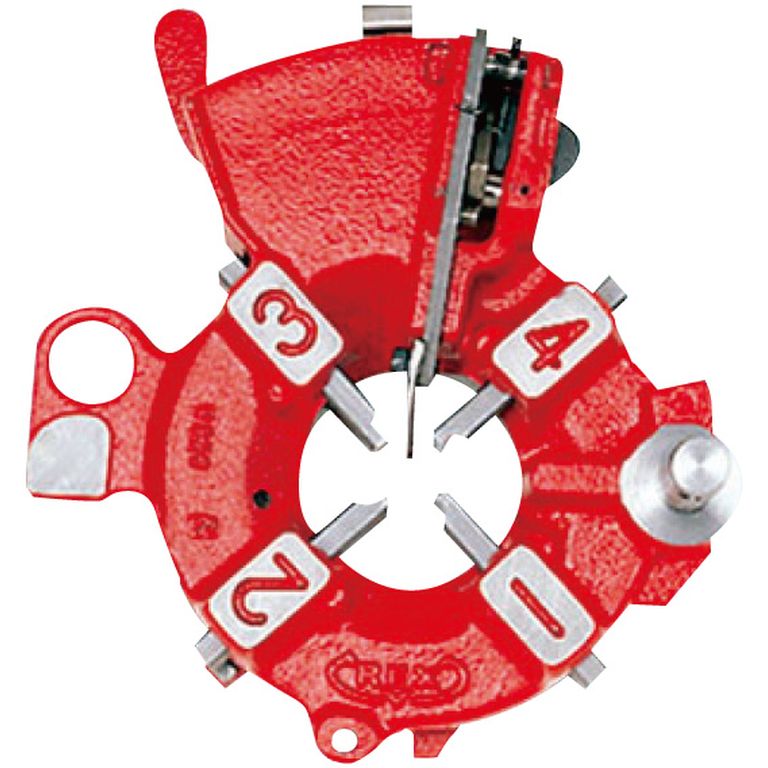

おねじを自動で切るダイス「自動切上ダイヘッド」

REXの定番「自動切上ダイヘッド」は1個から翌々日出荷です。

自動切上ダイヘッド F25A3用

品番 サイズ 適合管 基準価格
290110 1/4~3/8 鋼管 ¥47,440
290120 1/2~3/4 ¥47,440
290125 1/2~1″ ¥51,100

●自動切上ダイヘッドはチェーザ付きの価格です。

自動切上ダイヘッド F50A3用

品 番 サイズ 適合管 基準価格
29A850 1/2~3/4 鋼管 ¥63,390
29A870 1″~1″1/2 ¥63,390
29A020 1″~2 ¥66,110
29A210 1/2~3/4 ステンレス管 ¥82,440
29A240 1″~1″1/2 ¥82,440
29A220 1″~2 ¥90,220

●自動切上ダイヘッドはチェーザ付きの価格です。

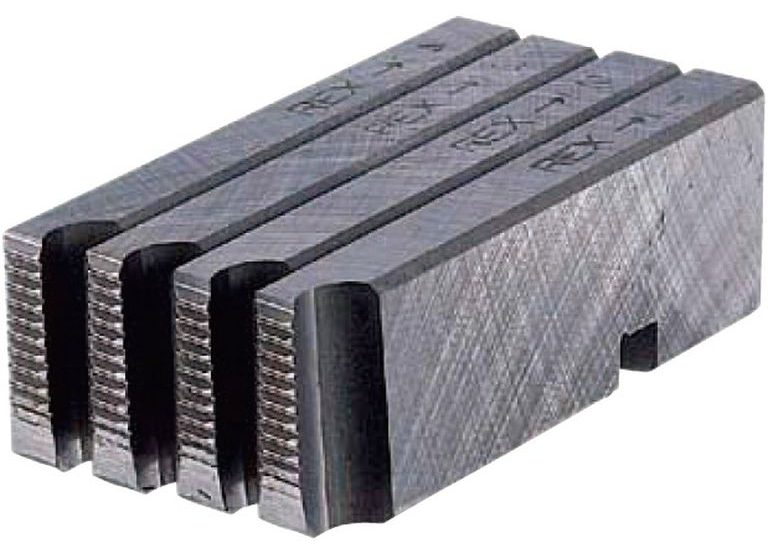

ダイヘッドに取り付けねじの種類を決める「チェーザ」

切れ味の良し悪しはこの一品で左右するREX「チェーザ」は1個から翌々日出荷です。

チェーザ F25A3用

品 番 サイズ 適合管 適合ダイヘッド 基準価格
16P000 1/4~3/8 鋼管 290110 ¥8,400
16P407 1/2~3/4 290120 ¥8,400
160025 1″ 290125 ¥8,400

チェ-ザ F50A3用

品 番 サイズ 適合管 適合ダイヘッド 基準価格
161407 1/2~3/4 鋼管 29A850 ¥8,400
161410 1″~1″1/2 29A870 ¥8,400
16B430 1″~2″ 29A220 ¥11,880

チェーザ寿命の目安は、15Aで2000口とした場合、25Aで1250口、50Aでは549口と少なくなり、大径の100Aでは191口となります。

チェーザの寿命を左右する「ねじ切りオイル」

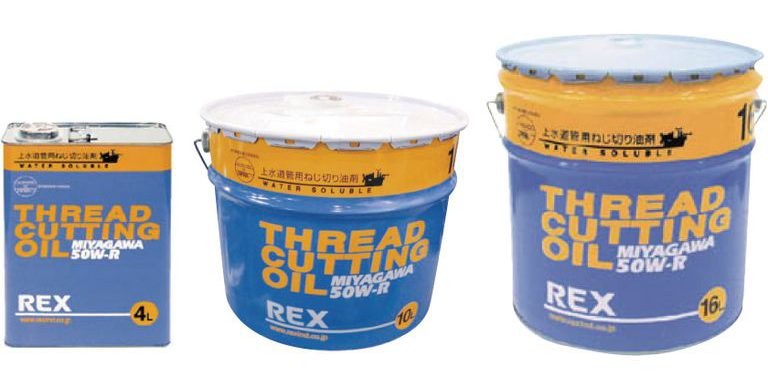

左から容量4Lの50W-R4、10Lの50W-R10、16Lの50W-R16

ねじ切りオイルもチェーザ寿命に影響を与えます。例えば、オイルに鉄粉や水が混ざるとねじの仕上がりが悪くなりチェーザの寿命が著しく短くなります。また、オイルが十分に吐出されない場合、切削時の金属摩擦が大きくなり同様の結果になります。REXは、純正ねじ切りオイルを使用した時に最大の性能が出るようにチェーザの刃付けを実施しているので、純正品を使用した方がチェーザ寿命が長くなりトータルコストが安くなると言えます。

品 番 容 量 基準価格
50W-R4 4ℓ ¥3,490
50W-R10 10ℓ ¥6,980
50W-R16 16ℓ ¥9,980

まとめ

水道管工事・ガス工事などの現場で、「ねじ部分」を作る際に用いるパイプマシンは、配管工事に携わる方にとってなくてはならない相棒のような工具です。ガス管から外面被覆鋼管までを任意の長さで切断し、面を取り、ダイスでおねじを切り続けます。現場状況に合わせた様々な作業ができます。特に、片手で持てる「パイプマシン25A(品番:F25A3)」をお持ちでなければ是非この機会にご購入をオススメします。
