舗装で違う。ロードヒーティング用架橋ポリエチレンパイプの選び方

道路の舗装には大きく分けて、アスファルト舗装とコンクリート舗装があります。アスファルトは約160℃~170℃の状態で打設しますが、コンクリートは約5℃ほどで打設されます。ロードヒーティングの現場で架橋ポリエチレン管を使用する場合、この温度差から選択するパイプが変わってくるのです。

※この記事は2019年1月22日に公開した記事ですが、記事を修正し再度2020年9月9日に公開しました。

ベストパーツオンラインショップ

共働きや高齢世帯が満足する駐車場の融雪

ロードヒーティングに使う部材は、JIS規格が制定されていないので複雑化しています。その分かりにくさから、専門業者が取り組む公共工事以外の現場が減少しています。しかし、高齢世帯や共働き世帯にとって駐車場のロードヒーティングは、非常に喜んでいただける設備なのです。

舗装に合わせてパイプを選べばパイプの脆化は防げる

コンクリート舗装の場合、床暖房と同程度の施工難易度でしかありません。しかし、アスファルト舗装が多い日本では、約160℃~170℃のアスファルトを打設する工程で架橋ポリエチレンパイプの脆化が促進され漏水の恐れがあるので敬遠されてしまうのではないでしょうか。そこで、舗装に合わせて三菱ケミカルインフラテック社の「エクセルパイプFH」「エクセルパイプRA」を使い分けるご提案をさせていただきます。

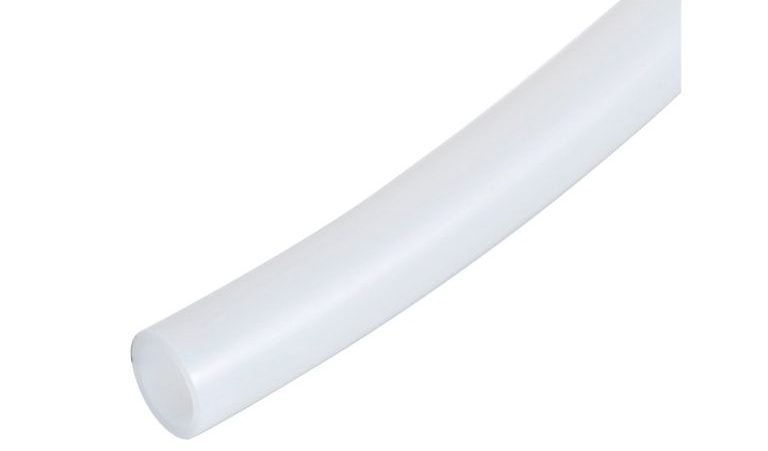

コンクリート舗装する駐車場には「エクセルパイプFH」

「エクセルパイプFH」は1巻から当日出荷です。しかし、300mや500mなど長いものはお問い合わせください。

「低圧暖房用架橋ポリエチレン管JPXA401」という床暖房用パイプの規格適合品である「エクセルパイプFH」は、コンクリート舗装のロードヒーティングに適しています。アスファルトと違ってコンクリートを打設する際は約5℃ですので、裸管をまるで床暖房のように施工していただいて問題ありません。

品番 呼び 外径(φ) 内径(φ) 肉厚 保有水量(ℓ/m) 全長(m) 基準価格
XLFH-13 13A 17.0 13.0 2.0 0.13 100 ¥10,600
XLFH-13-300 13A 17.0 13.0 2.0 0.13 300 ¥31,800
XLFH-13-500 13A 17.0 13.0 2.0 0.13 500 ¥53,000
XLFH-16 16A 21.5 17.5 2.0 0.24 100 ¥12,800
XLFH-16-300 16A 21.5 17.5 2.0 0.24 300 ¥38,400
XLFH-16-500 16A 21.5 17.5 2.0 0.24 500 ¥61,000

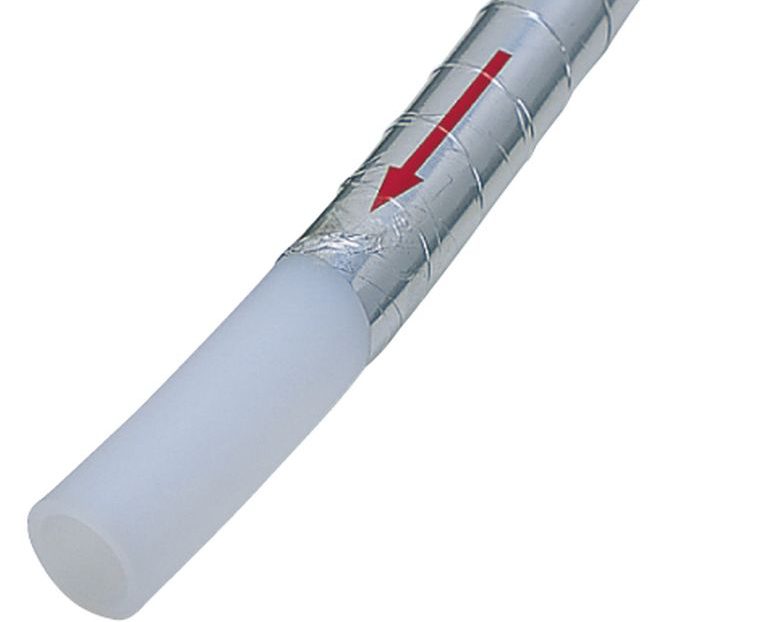

アスファルト舗装する駐車場は「エクセルパイプRA」

「エクセルパイプRA」は1巻から出荷です。納期はお問い合わせください。

「エクセルパイプRA」は、「エクセルパイプFH」に特殊アルミフィルムを巻き付けているもので、アスファルト舗装のロードヒーティングに最適です。なぜなら、アスファルトに含まれる不純物は、無秩序でコントロールできない不純物を含むアスファルトによる架橋ポリエチレンパイプの脆化を防止し、保護する効果が期待できるからです。アスファルトを打設する際は約160℃~170℃になりますが、架橋ポリエチレン管が軟化しないようアスファルトの温度を140℃以下とし、パイプ径を保つために冷水を循環させながら施工する必要があります。



品番 呼び 外径(φ) 内径(φ) 肉厚 保有水量(ℓ/m) 全長(m) 基準価格
XLRA-13 13A 17.0 13.0 2.0 0.13 100 ¥31,000
XLRA-16 16A 21.5 17.5 2.0 0.24 100 ¥35,000

パイプメーカーが承認している継手を使う

暖房用架橋ポリエチレンパイプにはJIS規格がないので、パイプメーカーである三菱ケミカルインフラテック社が承認しているもの以外は使用しない方が無難です。特に注意したいのは、輸入品はもちろんですが、国産であってもメーカー毎に肉厚が異なりますので、内径シールの継手は使用できないことです。「エクセルパイプFH」「エクセルパイプRA」に適合している継手は以下をご参照ください。

黄銅継手ならコレ!

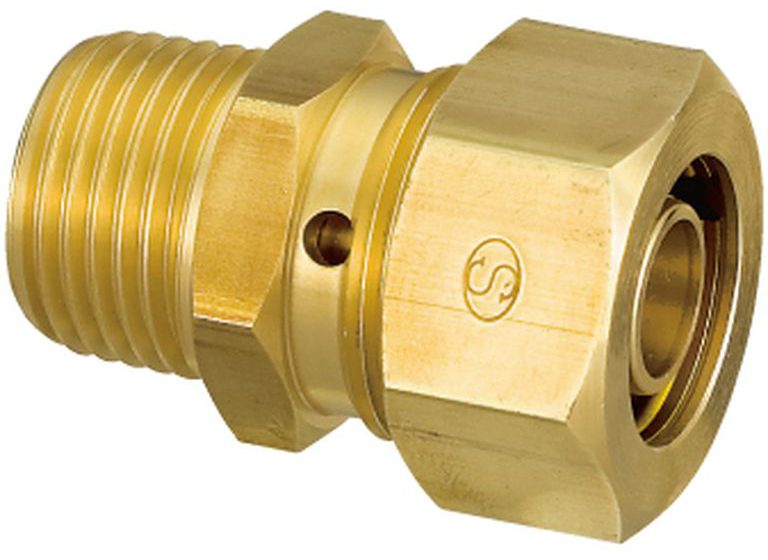

ねじ込み式「架橋ポリ用オスアダプタ(品番:SKM-1313)」は1個から当日出荷です。

ワンタッチ「オスアダプタ(品番:WJ1-1313-S)」は1個から当日出荷です。

壁面にヘッダーボックスを設置する現場では、ヘッダー周りの継手は黄銅で問題ありません。例えば、「架橋ポリ用オスアダプタ(品番:SKM-1313)」は、パイプの肉厚にあわせてナットを締めつけるねじ込み式なので、どのメーカーのパイプにもオススメです。もちろん、三菱ケミカルインフラテック社によって接続検証を受けています。

「オスアダプタ(品番:WJ1-1313-S)」は、ワンタッチで接続することができます。本来、JIS規格がない暖房用架橋ポリエチレンパイプに対して、JIS規格で設計されているワンタッチ継手は使えませんが、オンダ製作所社の外径シール式ダブルロックジョイントは、外径サイズの規格が「エクセルパイプFH」と同じなので使用する事ができるのです。ただし、ダブルロックならどれでもいいという訳ではありませんのでご注意ください。

品番 適合樹脂管 Rねじ 全長(mm) 基準価格
SKM-1313 13A 1/2 41.0 ¥930
SKM-1316 16A 1/2 41.0 ¥1,110
SKM-2016 16A 3/4 44.0 ¥2,000
WJ1-1313-S 13A 1/2 50 ¥1,080
WJ1-2013-S 13A 3/4 43.5 ¥1,210

埋設部には青銅製継手を使用してください!

ロードヒーティングでは埋設部に継手を使用する場合がありますので、必ず耐腐食性の高い青銅製の継手をご使用下さい。というのも、黄銅製の継手を使用すると地中の鉱物と反応し腐食が進行し漏水リスクが高まるからです。また、ヘッダーを埋設する場合にも同様に青銅製の継手を使用して下さい。

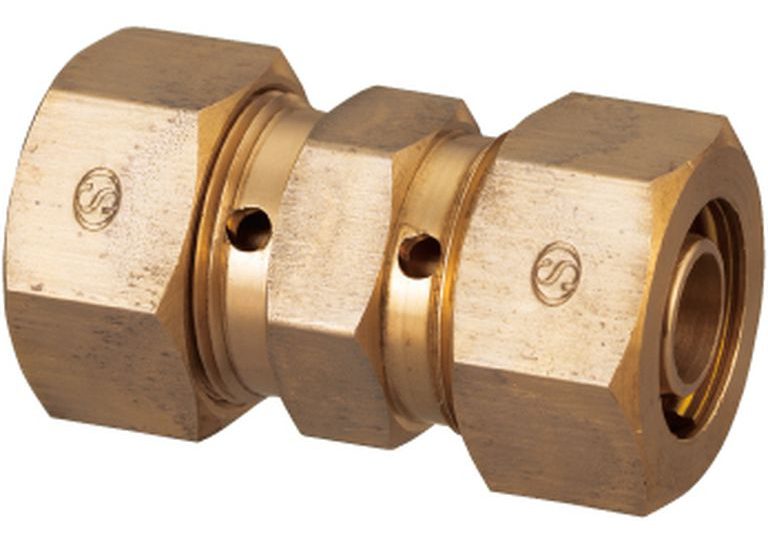

「架橋ポリ用フルジョイント(品番:SKFM-1313)」は1個から当日出荷です。

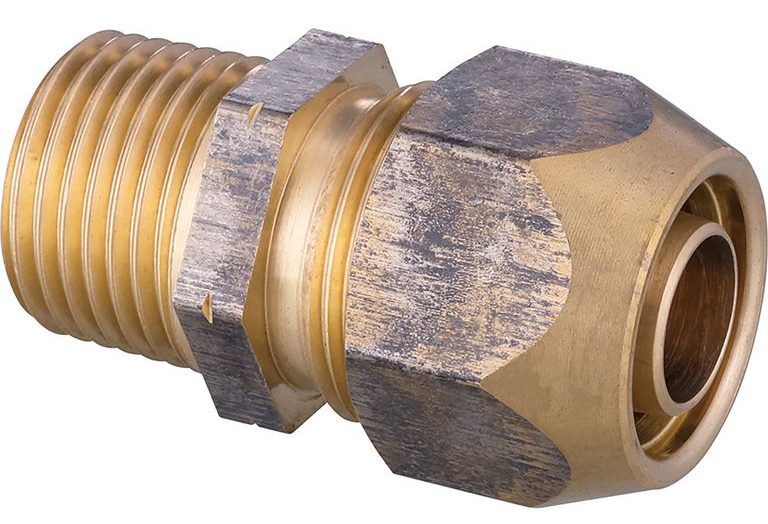

ねじ込み式「オスアダプタ(品番:XL13A-1/2M-S)」は1個から当日出荷です。

「架橋ポリ用メスアダプタ(品番:SKW-1313)」は、パイプの肉厚にあわせてナットを締めつけるねじ込み式なので、どのメーカーのパイプにもオススメです。さらに、三菱ケミカルインフラテック社によって接続検証されています。「オスアダプタ(品番:XL13A-1/2M-S)」は、三菱ケミカルインフラテック社製の継手ですのでもちろんお使いいただけます。両品とも埋設時には防食処理も行ってください。

まとめ

ロードヒーティングに使う架橋ポリエチレンパイプには、「エクセルパイプFH」と「エクセルパイプRA」の2種類があります。駐車場をコンクリート舗装する場合は約5℃程度ですので「エクセルパイプFH」、アスファルト舗装する場合は、アスファルトに含まれる不純物からパイプを保護する「エクセルパイプRA」ををお使いください。また、継手はねじ込み式継手の「架橋ポリ用オスアダプタ(品番:SKM-1313)」が安全で確実です。ただし、埋設部には青銅製の「架橋ポリ用メスアダプタ(品番:SKW-1313)」を使用しないと腐食してしまいますのでご注意ください。
