耐久性と美観を両立!ガスメーター配管支持金具の選び方と特長

ガスメーター(マイコンメーター)配管専用の支持金具は、ガス供給の安定性を保ちながら建物の美観を維持するための重要なアイテムです。これらの支持金具は、長期間にわたって腐食に耐え、建物の外観を損なわないように設計されています。本稿では、戸建て住宅が多い地域でガス事業者によって推奨されているこれらの支持金具の技術的な特徴と利点について詳しく解説します。

保安ガスメーター検定有効期間に合わせ支持金具を見直す

施工に興味が無ければ、自社の保安ガスメーター(マイコンメーター)に使われている支持金具がどういうものかピンとくる人は少ないかもしれません。計量のための機能や高い性能は、支持金具には無関係に感じるはずです。このように一見、縁遠そうな支持金具ですが、実は計量法の検定有効期限の長期化に合わせて耐久性を見直す価値があります。ここを疎かにすると、保安ガスメーターや配管にサビが移ったり、ユーザー宅の壁面に雨だれの跡が残るというトラブルに発展します。そうした観点で「ガスメーター配管支持金具」をご紹介いたします。

LPガス事業者様へおすすめ:特定タイプの支持金具の紹介

藤井合金製作所の「ガスメーター配管支持金具(品番:GMT-1590M・1590S・15130M・15130S)」は1個から当日出荷可能です

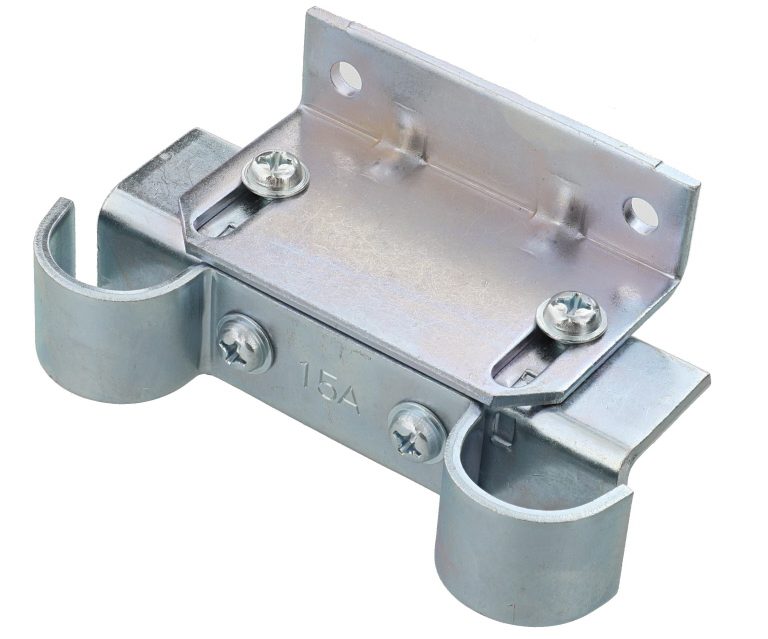

「ガスメーター配管支持金具(品番:GMT-1590M・GMT-1590S)」は、15A被覆鋼管用の配管支持金具で、特にLPガス事業者様によく利用されるタイプです。この支持金具は、LPガスの保安ガスメーターにおいて、90mmの配管ピッチが一般的であるため、LPガス事業者に好まれる選択肢となっています。また、LPガス保安ガスメーター(マイコンメーター)で130mmの配管ピッチを使用する場合は、「ガスメーター配管支持金具(品番:GMT-15130M・GMT-15130S)」が便利です。これらのガスメーター配管支持金具の使用により、建物の美観が保たれ、配管の歪みも効果的に矯正できます。

品番 適合配管呼び径 ピッチ 材質 基準価格/個
GMT-1590M 15A 90mm ユニクロメッキ ¥620
GMT-1590S ステンレス(SUS304) ¥1,790
GMT-15130M 130mm ユニクロメッキ ¥650
GMT-15130S ステンレス(SUS304) ¥1,990

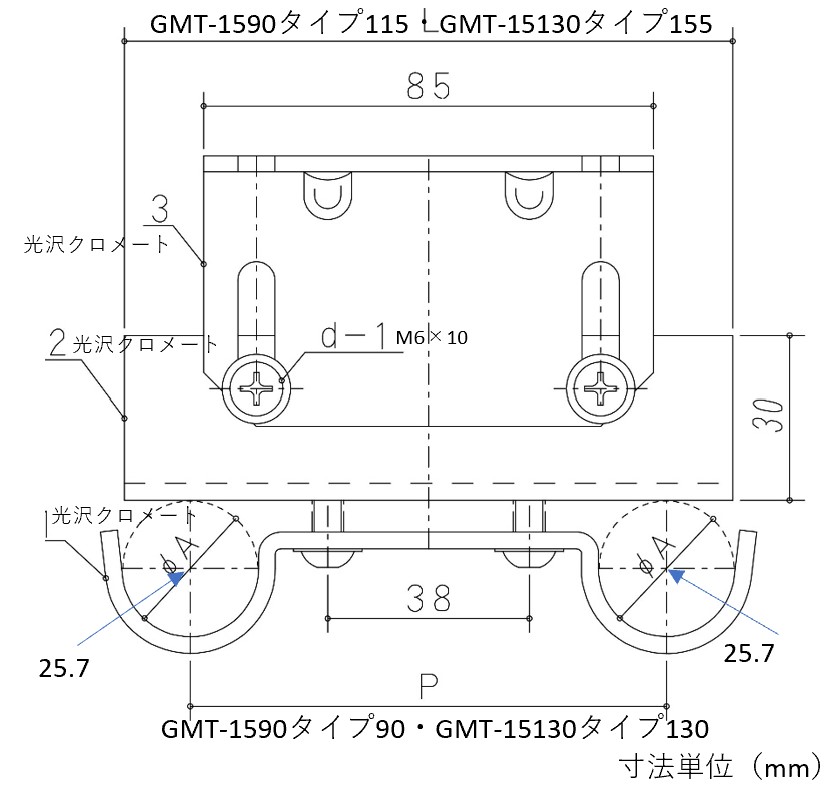

「ガスメーター配管支持金具(品番:GMT-15タイプ)」寸法図

「ガスメーター配管支持金具(品番:GMT-15タイプ)」寸法図

大手都市ガス事業者が指定する「ガスメーター配管支持金具(品番:GMT-2025S)」

「ガスメーター配管支持金具(品番:GMT-2025S)」は、1個から当日出荷可能です。

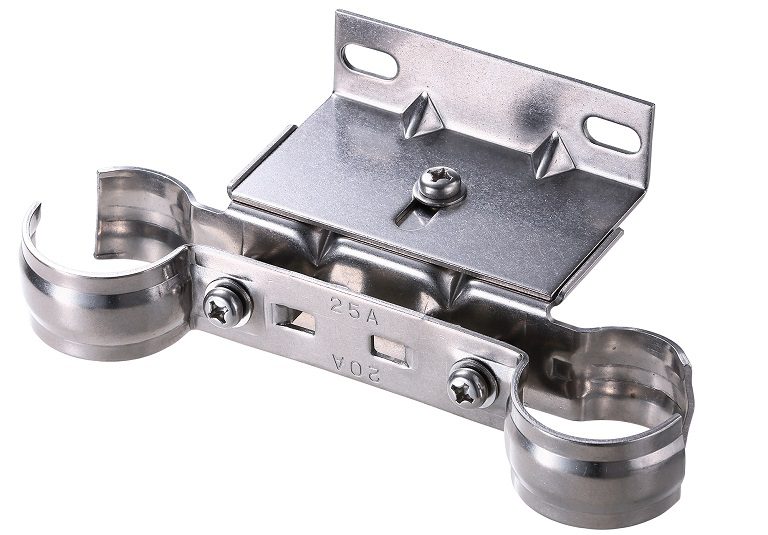

「ガスメーター配管支持金具(品番:GMT-2025S)」は、130mmの芯々ピッチ専用に設計された配管支持金具です。この金具は、保安ガスメーター(マイコンメーター)の配管に広く使用されており、特に「被覆鋼管」の20Aおよび25Aのサイズを兼用可能な設計となっています。メーターの背面にしっかりと配管を固定することで、安定した取り付けを実現します。

品番 適合配管呼び径 ピッチ 材質 基準価格/個
GMT-2025S 20A・25A 130mm ステンレス(SUS304) ¥2,180

「ガスメーター配管支持金具(品番:GMT-2025S)」寸法図

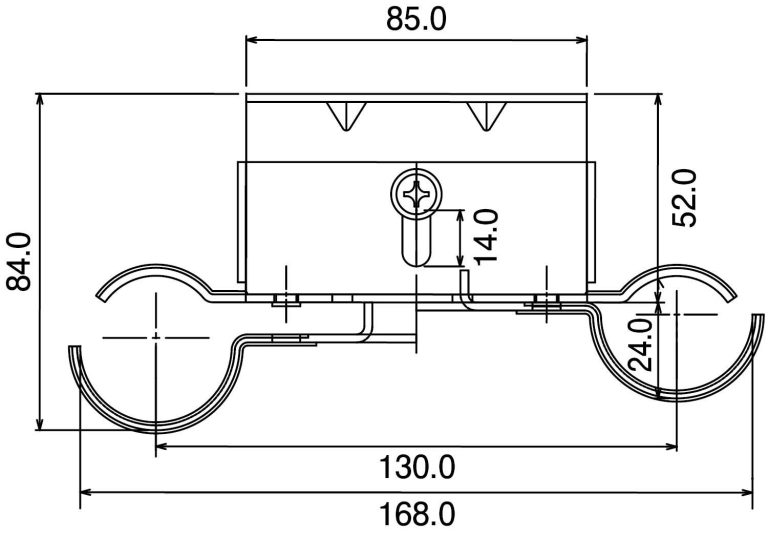

図1:「ガスメーター配管支持金具(品番:GMT-2025S)」寸法図

特長1:ステンレス製でサビにくい耐久性のある選択肢

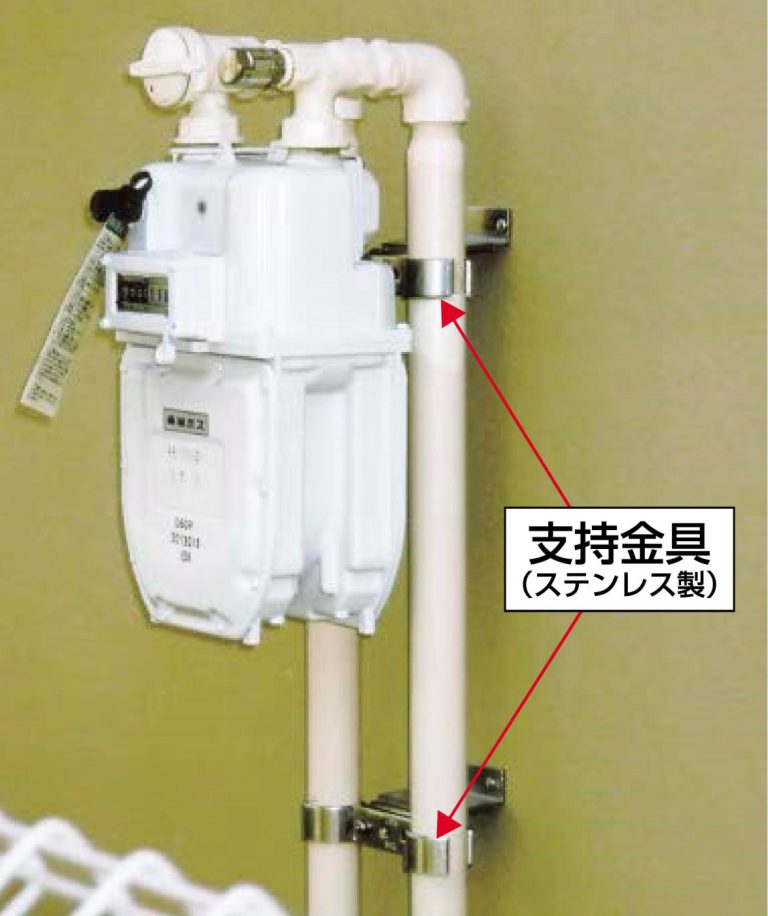

図2:「ガスメーター配管支持金具(品番:GMT-2025S)」取付例 (藤井合金製作所カタログより引用)

多くの場合、保安ガスメーター及びガス配管は、ユーザー宅の外壁に直接支持金具を用いて固定されます。そのため、支持金具が腐食すると、保安ガスメーター(マイコンメーター)や配管だけでなく、外壁にもサビが発生するリスクがあります。しかし、「ガスメーター配管支持金具(品番:GMT-2025S)」は、本体から付属のビスに至るまで全てステンレス(SUS304)製であるため、腐食に強く、長期間にわたる使用に耐えうる耐久性の高い設計となっています。

特長2:汚れ防止の工夫:傾斜付き設計の効果

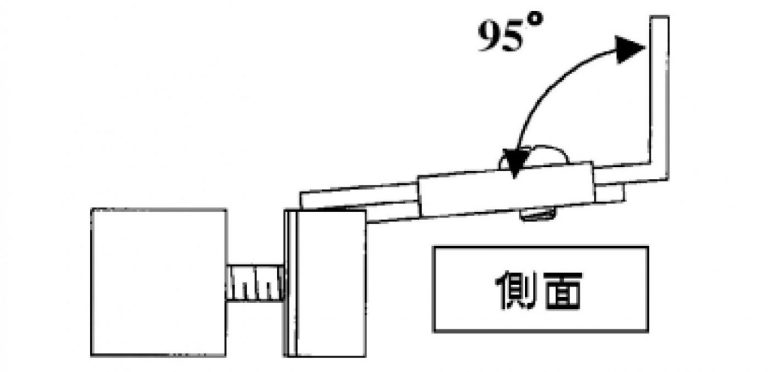

図3:「ガスメーター配管支持金具(品番:GMT-2025S)」側面図 (藤井合金製作所カタログより引用)

外壁に沿って流れる雨水が固定金具に当たることにより、黒い筋跡の汚れが生じることがあります。この種の汚れは非常に頑固で、一般のユーザーが「高圧洗浄機」を使用しても容易には落とせません。しかし、「ガスメーター配管支持金具(品番:GMT-2025S)」の設計には革新的な解決策が含まれています。壁面に固定するベースプレートには95°の傾斜が設けられており、これにより雨水は壁面から離れた場所へと流れ出し、ドレン受け構造によって効果的に誘導されます。

特長3:在庫管理の簡素化:兼用可能な支持金具の利点

図4:変形予防の工夫 (藤井合金製作所カタログから引用)

図5:各部名称 (藤井合金製作所カタログより引用)

「ガスメーター配管支持金具(品番:GMT-2025S)」は、そのパイプバンド部分を上下逆にしてビスで固定することにより、「被覆鋼管」の20Aと25Aサイズの切り替えが可能です。この特徴により、20A用と25A用の支持金具を別々に在庫する必要がなくなり、効率的な在庫管理が実現します。さらに、配管のサイズの変更や前後の調整は、わずか3本のビスで簡単に行えます。ただし、この金具は、メーター配管の左右で径が異なる場合には使用できないので、その点には注意が必要です。

まとめ

本稿では、ガスメーター(マイコンメーター)配管専用の支持金具に焦点を当て、その重要性と多様な特長を詳細に解説しました。これらの支持金具は、ガス供給の安定性を確保し、同時に建物の外観を長期にわたって保護するために欠かせないアイテムです。耐腐食性に優れた素材の使用、雨水による汚れを防ぐための独自の傾斜設計、さらには在庫管理を簡素化する兼用性など、建物の美しさを維持しながら、ガスの安全かつ効率的な供給を実現するために不可欠な要素であることが分かります。

※この記事は2020年5月21日に公開されましたが、校正し直し2021年12月14日、2023年12月5日に再公開しました。
