必要な部材を1箱にまとめたFF式ストーブ用「給排気延長セット」
※この記事は2018年11月6日に公開したものですが、校正し直し2021年5月26日に再公開しました。
給排気筒は差込側の外径と受入側の内径が大切
FFストーブはメーカーや機種により、給排気筒の口径が1mm単位で異なります。給排気延長を行う際は、必ずFFストーブ側の接続口径を確認してください。ポイントはストーブのカタログで延長排気管径を確認するだけでなく、給排気筒の現物や仕様書で差込側(オス)の外径と受口側(メス)の内径寸法を確認することです。家庭用であれば、ストーブメーカーに関わらず呼び径Φ35、Φ40、Φ41、そしてΦ50のいずれかが該当致します。
給排気延長に必要な部材がひとまとめ
給排気トップが低い位置に付いている現場では、降雪や落雪に対する処置が必要になります。その処置のほとんどが給排気筒を延長して給排気トップを移動するものです。その場合、部材がひとまとめになっている「給排気延長セット」がとっても便利です。
一般的に給排気延長距離は、FF式石油ストーブが3m3曲がり以下、FF式ガスストーブが4m3曲がり以下とされています。ベストパーツの給排気延長セットは、FF式ストーブに同梱されている機器側とトップ側の給気エルボと給気ホースをすべてお取替えいただけるように、給気ホースの長さを「排気延長距離+0.5m」に設定しています。
機器メーカー各社に適合する給排気延長セット
コロナ・サンポット・トヨトミ・長府製作所のカタログに【Φ40mm(差込側Φ40×受口側Φ41)】と記載されている給排気筒にはベストパーツonlineの呼び径Φ41サイズの部材が適合します。
コロナ・サンポット・リンナイ・長府製作所のカタログに【Φ50mm(差込側Φ50×受口側Φ51)】と記載されている給排気筒にはベストパーツonlineの呼び径Φ50サイズの部材が適合します。

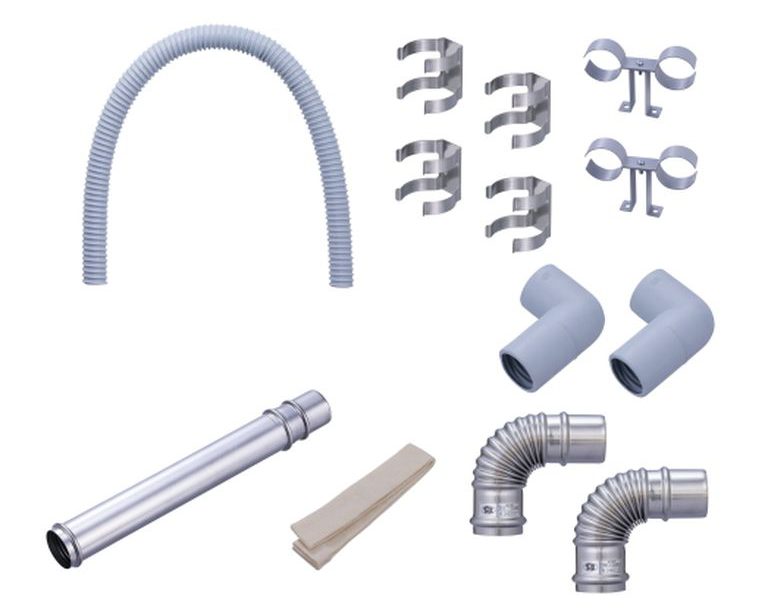

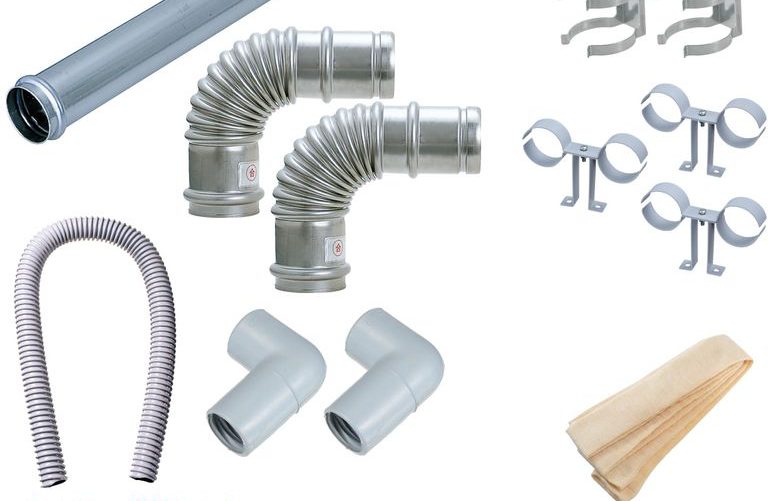

0.5m延長セット
呼び径 | Φ41 | Φ50 | ||
セット内容 | F-05L |
B-05L |
||
商品名 | 品番 | 数量 | 品番 | 数量 |
伸縮パイプ | SF050 | 1 | SB050 | 1 |
エルボ | SFE90 | 2 | SBE90 | 2 |
給気ホース | KB401 | 1 | KB501 | 1 |
給気エルボ | KBL40 | 2 | KBL50 | 2 |
断熱カバー | C10N | 1 | C10N | 1 |
ストップリング | SA40R | 4 | SB50R | 4 |
取付金具 | SA40M | 2 | SB50M | 2 |
結束バンド | – | – | ||
リード線 | – | – | ||
基準価格 | ¥5,400 | ¥7,100 |

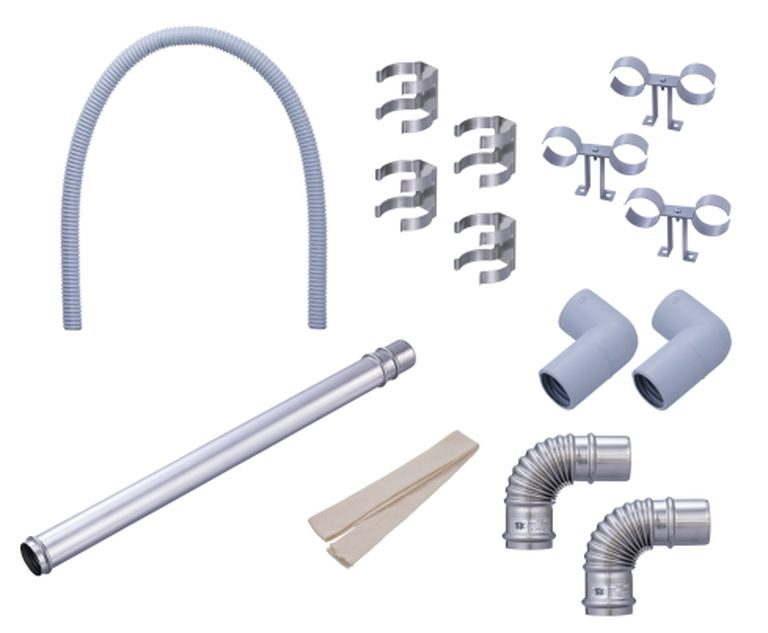

1.0m延長セット
呼び径 | Φ41 | Φ50 | ||
セット内容 | F-10L |
B-10L |
||
商品名 | 品番 | 数量 | 品番 | 数量 |
伸縮パイプ | SF100 | 1 | SB100 | 1 |
エルボ | SFE90 | 2 | SBE90 | 2 |
給気ホース | KB415 | 1 | KB515 | 1 |
給気エルボ | KBL40 | 2 | KBL50 | 2 |
断熱カバー | C13N | 1 | C13N | 1 |
ストップリング | SA40R | 4 | SB50R | 4 |
取付金具 | SA40M | 3 | SB50M | 3 |
結束バンド | – | – | ||
リード線 | – | – | ||
基準価格 | ¥6,900 | ¥8,700 |
2.0m延長セット
呼び径 | Φ41 | Φ50 | ||
セット内容 | F-20L |
B-20L |
||
商品名 | 品番 | 数量 | 品番 | 数量 |
伸縮パイプ | SF100 | 2 | SB100 | 2 |
エルボ | SFE90 | 2 | SBE90 | 2 |
給気ホース | KB425 | 1 | KB525 | 1 |
給気エルボ | KBL40 | 2 | KBL50 | 2 |
断熱カバー | C23N | 1 | C13N | 1 |
ストップリング | SA40R | 6 | SB50R | 6 |
取付金具 | SA40M | 4 | SB50M | 4 |
結束バンド | PLT200 | 4 | PLT200 | 4 |
リード線 | RS100-1 | 1 | RS100-1 | 1 |
基準価格 | ¥11,600 | ¥14,000 |

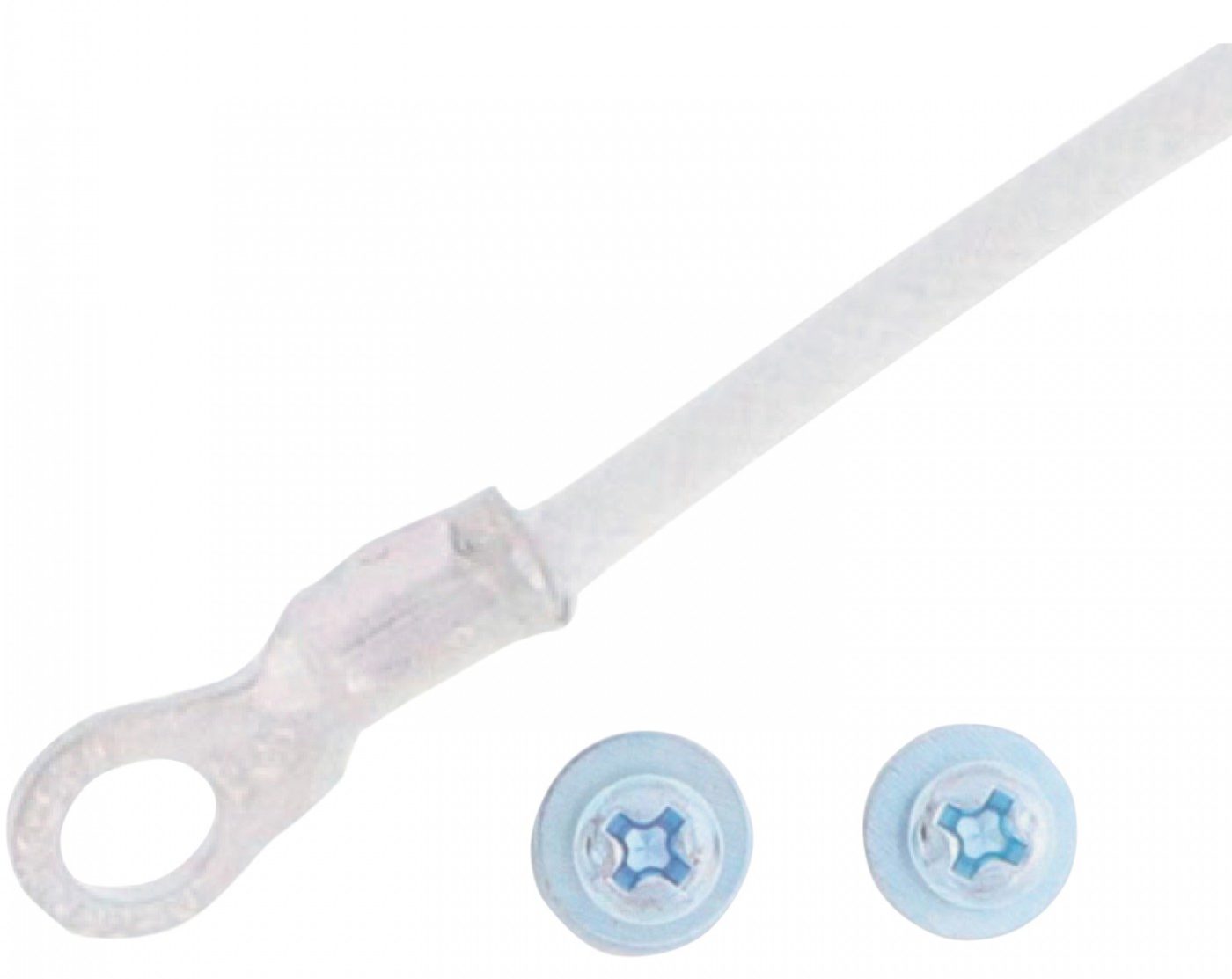

同梱している通電用リード線の仕様
排気筒とFFストーブを結び、排気筒の抜けによる万が一の排気漏洩事故を防ぐために欠かせないのがリード線です。給排気延長を行い、FFストーブ本体に付属しているリード線の長さが足りない時に使用してください。もちろん、継ぎ目のない1本もので引き回したい施工業者様に対応するために、単品では3mまでご用意しております。なお、リード線の被覆材料には難燃性被覆を使用しています。
品番 | 導体径 | 全長 | 色 | 基準価格 |
RS100-1 | 0.3 | 1.0m | ホワイト | ¥180 |
RS100-2 | 2.0m | ¥240 | ||
RS100-3 | 3.0m | ¥300 |
まとめ
FFストーブの給排気延長を行う場合は、ストーブのカタログで延長排気管径を確認するだけでなく、給排気筒の現物や仕様書で差込側の外径と受口側の内径寸法を確認すると確実です。家庭用であれば、ストーブメーカーに関わらず、呼び径Φ35、Φ40、Φ41、そしてΦ50のいずれかが該当致します。
また、FF式ストーブに付属されている給気ホースと給気エルボは廃棄して、必ず「給排気延長セット」の給気ホースと給気エルボを用いて内径をしっかり確保してスムーズな給気を確保するようにしてください。
