石油給湯器の給排気管を美しく延長する専用固定バンド

FF式の屋内設置型石油給湯器は、排気トップの取付位置に制約があるため市場調達の給排気管を用いて延長する現場が多くあります。その際、給気ホースがだらけてしまったり、本来50mmの離隔を必要とする排気管と接触していることも。こうした現場とは今年こそオサラバしましょう!専用に開発された給排気管固定バンドを使って排気管と給気ホースをまとめて固定し、さらに離隔距離をきちんと確保しましょう。

※この記事は2020年12月6日に公開したものですが、校正し直し2023年1月25日に再公開しました。

専用に開発された給排気管固定バンド

給気ホースは樹脂製の蛇腹ホースなので、とても扱いやすい半面、キレイに真っ直ぐ仕上げたり、下り勾配をとる作業は厄介です。また、排気管がφ70で給気ホースがφ80という設計の石油給湯器については、それぞれ形の異なる固定金具を取付けなければなりません。その点、専用に開発された「給排気管固定バンド」なら調達から施工までとてもカンタンです。

φ80用給排気管固定バンド

「給排気管固定バンド(品番:SK80MR)」は1個から当日出荷します。

品番 排気径 給気径 基準価格
SK80MR φ80 φ80 ¥550

φ80専用の給排気管固定バンドです。排気管と給気ホースをペアで固定するので蛇腹の給気ホースでも真っ直ぐ平行に配管でき、美しい仕上がりとなります。

図1:組み合わせ例 GH210Tは135~210mmに調整できます。

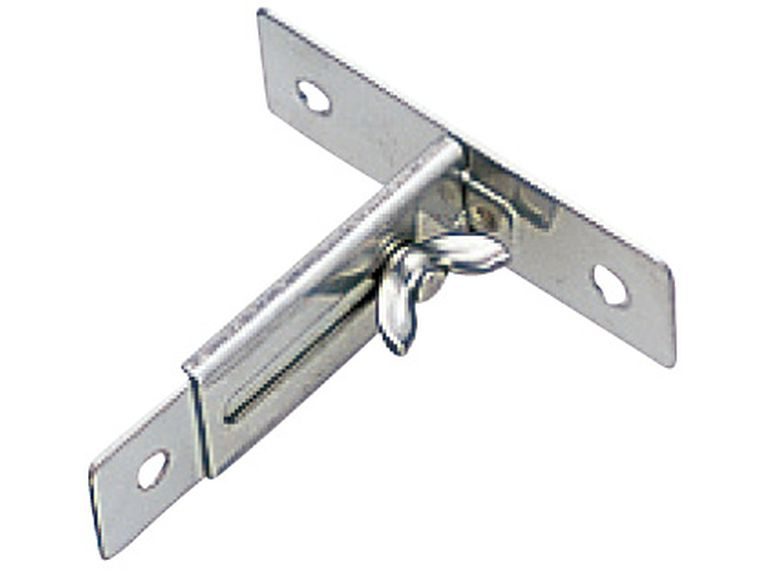

調整可能な吊バンド用T字脚

「吊バンド用T字脚(品番:GH○○Tシリーズ)」は1個から当日出荷します。

品番 スライド幅(mm) 基準価格
GH95T 70~95 ¥620
GH130T 105~130 ¥630
GH210T 135~210 ¥700
GH280T 205~280 ¥850

天井や壁に固定するT字脚です。蝶ネジでスライド幅を調節できるので排気管の下り勾配の調整がカンタン。4種類ラインナップを使いこなせば、最小で70mm~最大で280mmまでと調整範囲が広い4種類のサイズを使いこなせば、延長距離が長い現場でも対応できます。

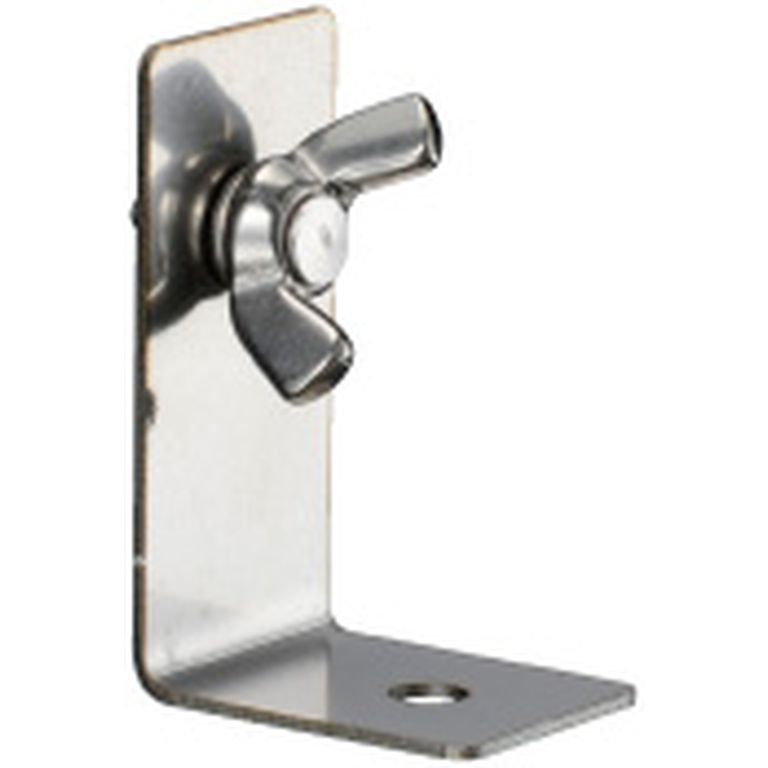

吊用L金具

「吊用L金具(品番:SK42L)」は1個から当日出荷します。

品番 高さ 基準価格
SK42L 40mm ¥340

吊バンド用T字脚を蝶ネジで固定し、給排気管固定バンドに接続します。

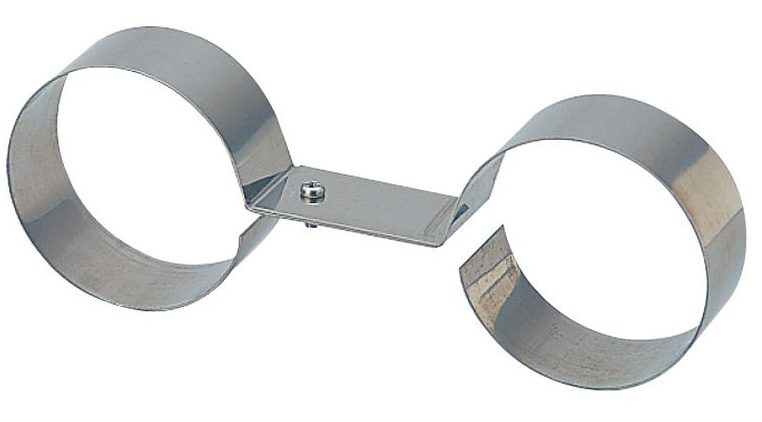

φ70・φ80兼用給排気管固定バンド

「給排気管固定バンド(品番:KHB78)」は1個から当日出荷します。

品番 φ70ピッチ φ80ピッチ 基準価格
KHB78 125~160mm 135~170mm ¥1,200

バンドにバネ材を使用しています。給排気管径がφ70はそのまま、φ80は広げて使用します。バンドの間のプレートに長穴があり、ピッチを35mm調整できます。

図2:給排気管固定バンド(KHB78)と専用の固定脚(KHB78A)の組み合わせ例

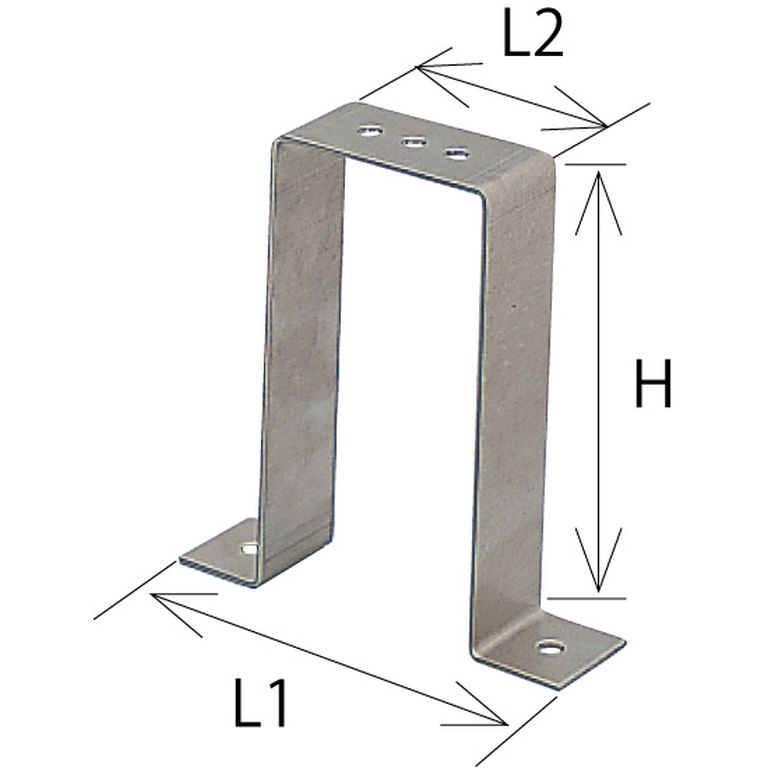

給排気管固定脚

「給排気管固定脚(品番:KHB78A)」は1個から当日出荷します。

品番 L1 L2 H 基準価格
KHB78A 92 50 100 ¥730

給排気管固定バンド(KHB78)を壁や床に固定します。

まとめ

FF式石油給湯器の給排気管を延長する場合、専用に開発された給排気管固定バンドを使用するとカンタンに美しく仕上げることができます。また、離隔距離や下り勾配の確保も容易です。φ80の給排気管には「給排気管固定バンド(品番:SK80MR)」「吊バンド用T字脚(品番:GH○○Tシリーズ)」、そして「吊用L金具(品番:SK42L)」を組み合わせてご使用ください。排気管がφ70で給気ホースがφ80を組合せる給湯器の場合は、「給排気管固定バンド(品番:KHB78)」「給排気管固定脚(品番:KHB78A)」を組み合わせて使用すれば部材を減らせて省施工になります。
