戸建住宅の断熱工法は、内断熱と外断熱の2つに大別されます。それぞれの工法に適した換気スリーブの選定と取付方法の違いを理解することは、効率的な断熱性能と快適な住環境の実現に不可欠です。この記事では、内断熱専用と外断熱専用の換気スリーブについて、その特徴と取り付け手順を詳しくご紹介します。

内断熱と外断熱に最適な換気スリーブの選択と取付方法

戸建住宅の断熱工法は、構造に応じて適切な換気スリーブを選ぶことが重要です。内断熱工法には特化したスリーブと外断熱工法に最適な別のスリーブがあり、それぞれの取付方法にも違いがあります。この記事では、内断熱用「AT-100PSM」と外断熱用「AT-100PSL」の両換気スリーブの特徴と取り付け手順を詳しく解説します。

内断熱用 換気スリーブ「AT-100PSM」の特徴と取付方法

「内断熱用換気スリーブ（品番：AT-100PSM）」は、内断熱工法専用に設計された換気スリーブです。内装壁、断熱材、通気層、外装壁を合わせた総壁厚110～180mmに対応し、適切な換気機能を提供します。

内断熱用換気スリーブ（品番：AT-100PSM）

品番	適合壁厚	適用パイプ	穴径	基準価格
AT-100PSM	110～180㎜	φ100	φ120	¥2,050

取付手順

1. 事前に内装壁を除く壁厚+5㎜でスリーブをカットします。
2. 合板と断熱材をφ120で穿孔してから本体のパッキン・ナットを合板にビス固定し、スリーブを屋内側からねじ込みます。
3. 屋外側からスリーブとナットの継ぎ目にコーキングを施した後に、フランジの周囲を防水シートと防水テープで処理をします。
4. 2°の勾配があるスリーブの位置に合わせてφ120で穿孔した外壁を張り、すき間にコーキングで防水処理をします。
5. スリーブのフランジにある電源引出口は、パイプファンの電源位置により左右どちらかをお選びください。

AT-100PSM の寸法図及び取付例

外断熱用換気スリーブ「AT-100PSL」の特徴と取付方法

「外断熱用換気スリーブ（品番：AT-100PSL）」は、外断熱工法に特化した換気スリーブです。内装壁、骨組み、断熱材、通気層、外装壁を含む総壁厚130～270mmに対応しており、高い断熱性と換気機能を実現します。

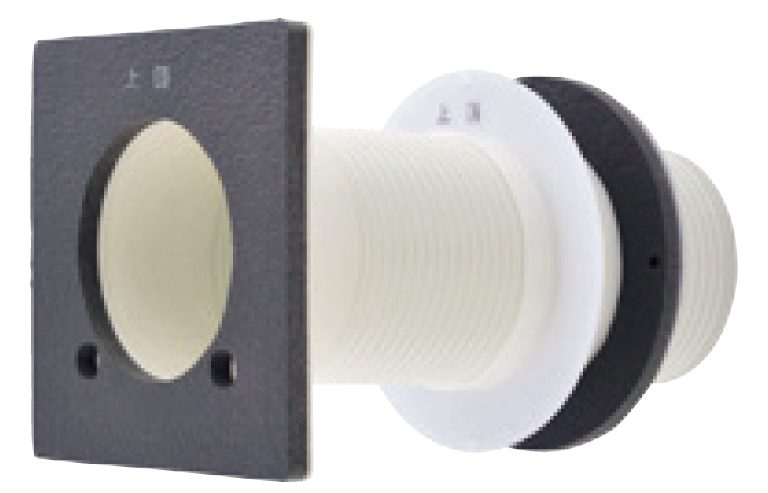

外断熱用換気スリーブ（品番：AT-100PSL）

品番	適合壁厚	適用パイプ	穴径	基準価格
AT-100PSL	130～270㎜	φ100	φ120	¥2,340

取付手順

1. 事前に内装壁を除く壁厚+5㎜でスリーブをカットします。
2. φ120で穿孔した断熱材に対して屋内側からスリーブを差し込んでから付属の2つのナットで挟み込みます。
3. 屋外側からスリーブとナットの継ぎ目にコーキングを施した後に、フランジの周囲を防水シートと防水テープで処理をします。
4. 2°の勾配があるスリーブの位置に合わせてφ120で穿孔した外壁を張り、すき間にコーキングで防水処理をします。
5. スリーブのフランジにある電源引出口は、パイプファンの電源位置により左右どちらかをお選びください。

AT-100PSLの 寸法図及び取付例

まとめ

戸建住宅の断熱工法として、内断熱と外断熱の2つの方法があります。これらの工法に適した換気スリーブの選定と正確な取り付け方法を理解することは、住宅の快適性と効率を高めるために重要です。内断熱工法には「内断熱用換気スリーブ（品番：AT-100PSM）」を、外断熱工法には「外断熱用換気スリーブ（品番：AT-100PSL）」を選択し、それぞれの取り付け手順に従って施工することで、最適な断熱性と換気機能を実現できます。この記事で紹介した情報が、より快適で効率的な住環境を作るお手伝いとなれば幸いです。
